Giá đỡ điện thoại gắn màn hình Ford Fiesta Mk7/Mk8

Một giá đỡ in 3D cho phép một chiếc điện thoại (iPhone 13 Pro được hiển thị trong các bức ảnh) được gắn vào góc trên bên phải của màn hình chính tích hợp. Điều này có thể được gắn vào màn hình mà không cần phải sửa đổi xe (không khoan lỗ hoặc sử dụng keo dán).

Tôi thiết kế điều này vì hai lý do chính.

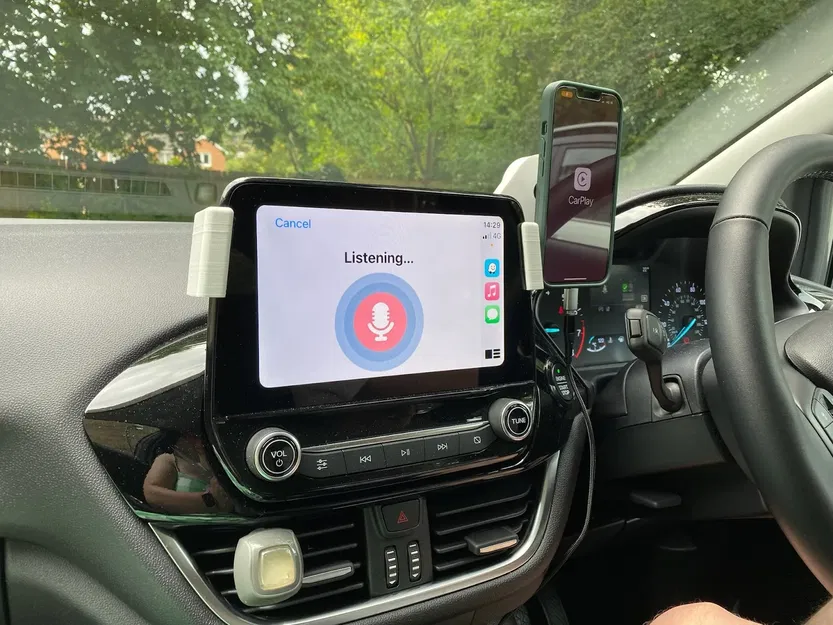

1. Khi sử dụng apple car play, nếu bạn nghe một bài hát trong khi lái xe và muốn Shazam một bài hát, bạn cần phải ngắt kết nối điện thoại để sử dụng Shazam, sau đó cắm lại, điều này có thể khó khăn. Việc gắn điện thoại một cách an toàn giúp dễ dàng kết nối lại cáp (đặc biệt khi sử dụng bộ chuyển đổi từ tính).

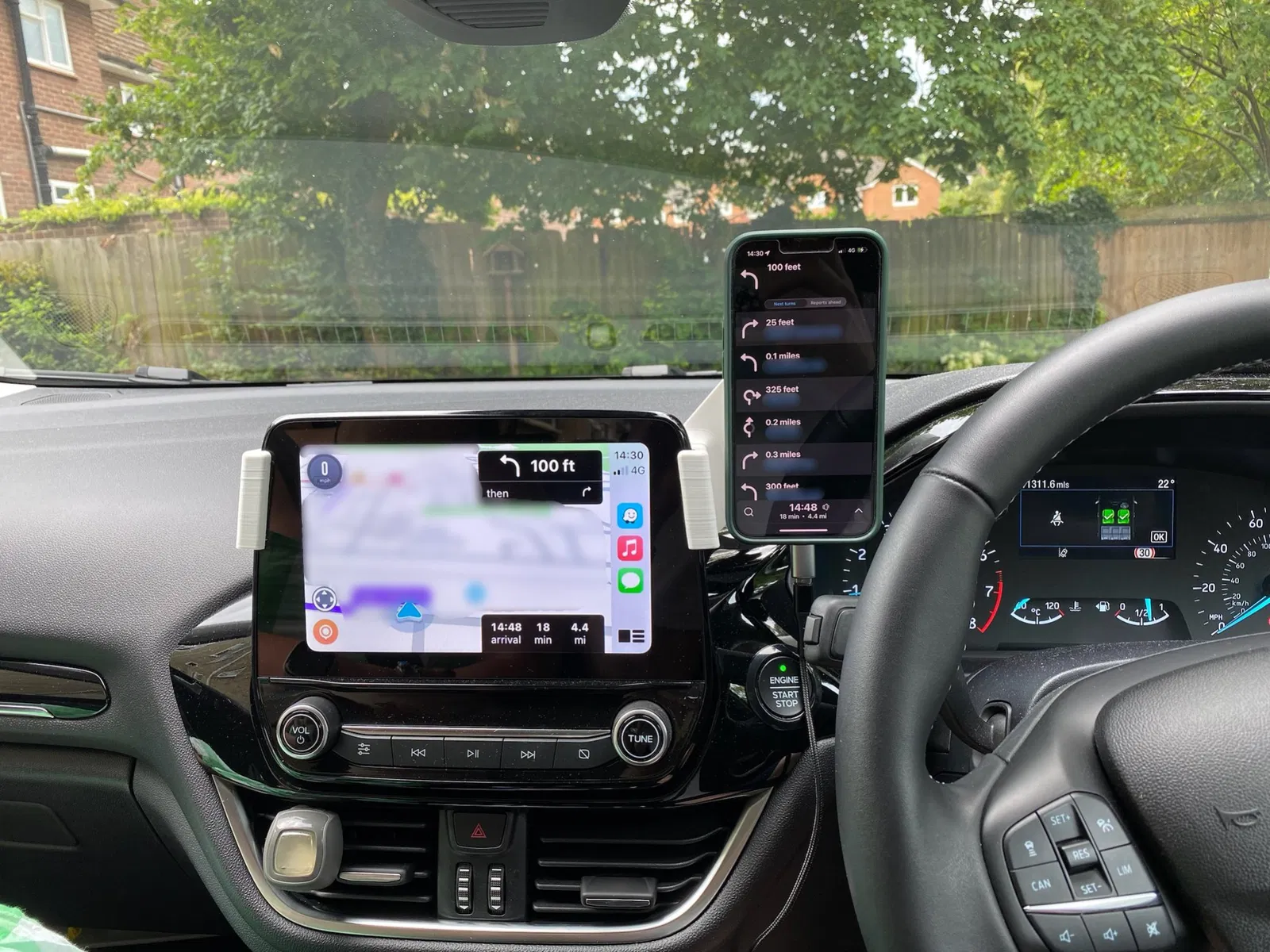

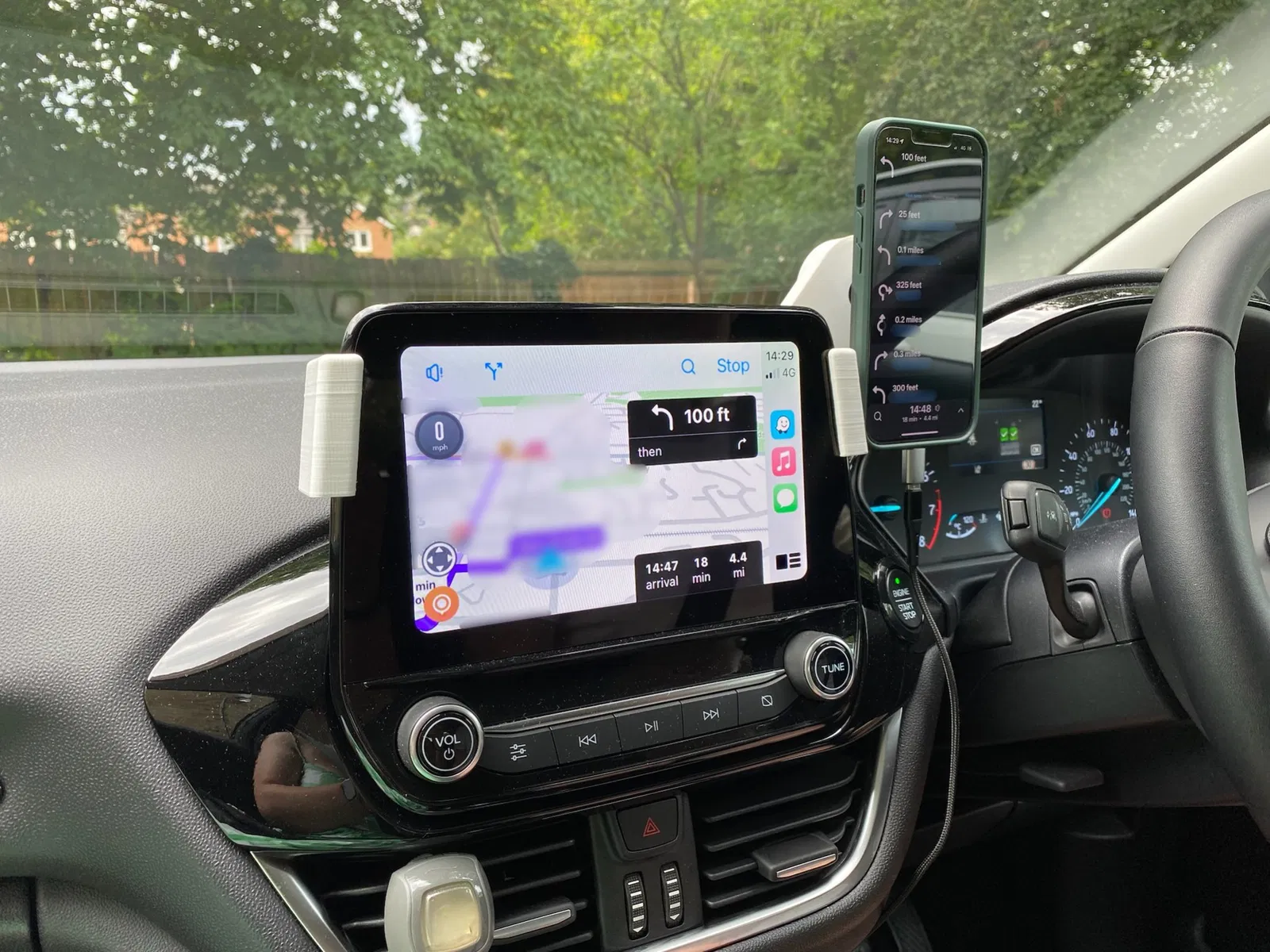

2. Khi sử dụng Waze, điện thoại của tôi hiển thị danh sách các lượt rẽ sắp tới với khoảng cách. Việc gắn điện thoại ở vị trí bên cạnh màn hình giúp thuận tiện hơn để xem các hướng đi sắp tới.

Thật tiện lợi khi có điện thoại được gắn một cách an toàn với bộ chuyển đổi ‘MagSafe’.

Khi lắp đặt phần này, tôi đã sử dụng vải nỉ đen tự dính (1.5mm) để giúp vừa vặn và ngăn chặn hư hỏng cho màn hình.

Bộ chuyển đổi mag safe tôi sử dụng là ‘Powerland Compatible for MagSafe Car Mount’: https://www.amazon.co.uk/dp/B0B9MY1CVD

Tôi đã bao gồm các tệp bước cho các phần trong trường hợp bạn muốn sửa đổi chúng cho một giá đỡ khác.

Tôi cũng đã sử dụng chúng kết hợp với cáp từ tính (điều này giúp dễ dàng ngắt kết nối và kết nối lại hơn so với cáp bình thường cắm vào điện thoại). Tôi đã sử dụng bộ chuyển đổi từ tính này: Essager Micro USB Type C Magnetic Adapter USBC Female To Microusb Male Converter Magnet USB-C Type-C Connector For iPhone Xiaomi - AliExpress

Tôi đã sử dụng một cáp USB-C dài 0.5m, có vẻ như là chiều dài hợp lý và không thực sự cần phải định tuyến cáp. Tôi đã sử dụng cái này: Lovebay 0.5m To 3 M USB C Cable Micro Wire Type C Cable For iPhone 11 12 13 Samsung Huawei Universal Fast Charging Data Cables - AliExpress

Các lỗ trong phần này được thiết kế cho các chèn ren M3 (được lắp đặt bằng cách sử dụng một mỏ hàn để làm nóng chúng vào vị trí). 240Pcs Threaded Inserts M3 Thread Knurled Brass Nuts M3 M4 M5 Threaded Insert Knurled Nuts Brass Internal Thread for Plastic Parts by Heat or Ultrasonic in 3D Printer Parts : Amazon.co.uk: DIY & Tools

Tôi cũng đã sử dụng các vít đầu nút M3 (M3 x 6mm) với các đệm M3 (có đường kính Ø7mm) để kết nối các phần lại với nhau. Bộ chuyển đổi mag safe vừa vặn vào giá đỡ điện thoại (nó vừa khít), sau đó nắp sau chỉ thêm một chút bảo mật để nó không bị rơi ra.

Có nhiều lỗ trên giá đỡ màn hình, và những lỗ này là vì tôi dự định sử dụng cái này để gắn các thứ khác (có thể là giá đỡ kính râm) trong tương lai.

Tôi đã nhận được một câu hỏi từ ai đó ở đây về cách tôi đã làm cho hình dạng chính xác cho màn hình ô tô của tôi, vì vậy tôi đã viết một bài trên trang web của mình để giải thích các bước. Hãy cho tôi biết nếu bạn thấy nó hữu ích hoặc nếu bạn có bất kỳ mẹo và thủ thuật nào khác mà bạn sử dụng để giúp với loại việc này.

Giá đỡ điện thoại ô tô – In 3D – CJHMason

Cài đặt in

Thương hiệu máy in:

Creality

Máy in:

Ender 3 Pro (đã chỉnh sửa)

Rafts:

Không

Hỗ trợ:

Có - Cây cho phần chính, không cho các phần nhỏ hơn

Infill:

10% gyroid

Vật liệu: Overture PETG
