Giá Đỡ Cuộn Chỉ Có Thể Tùy Chỉnh Theo Thông Số

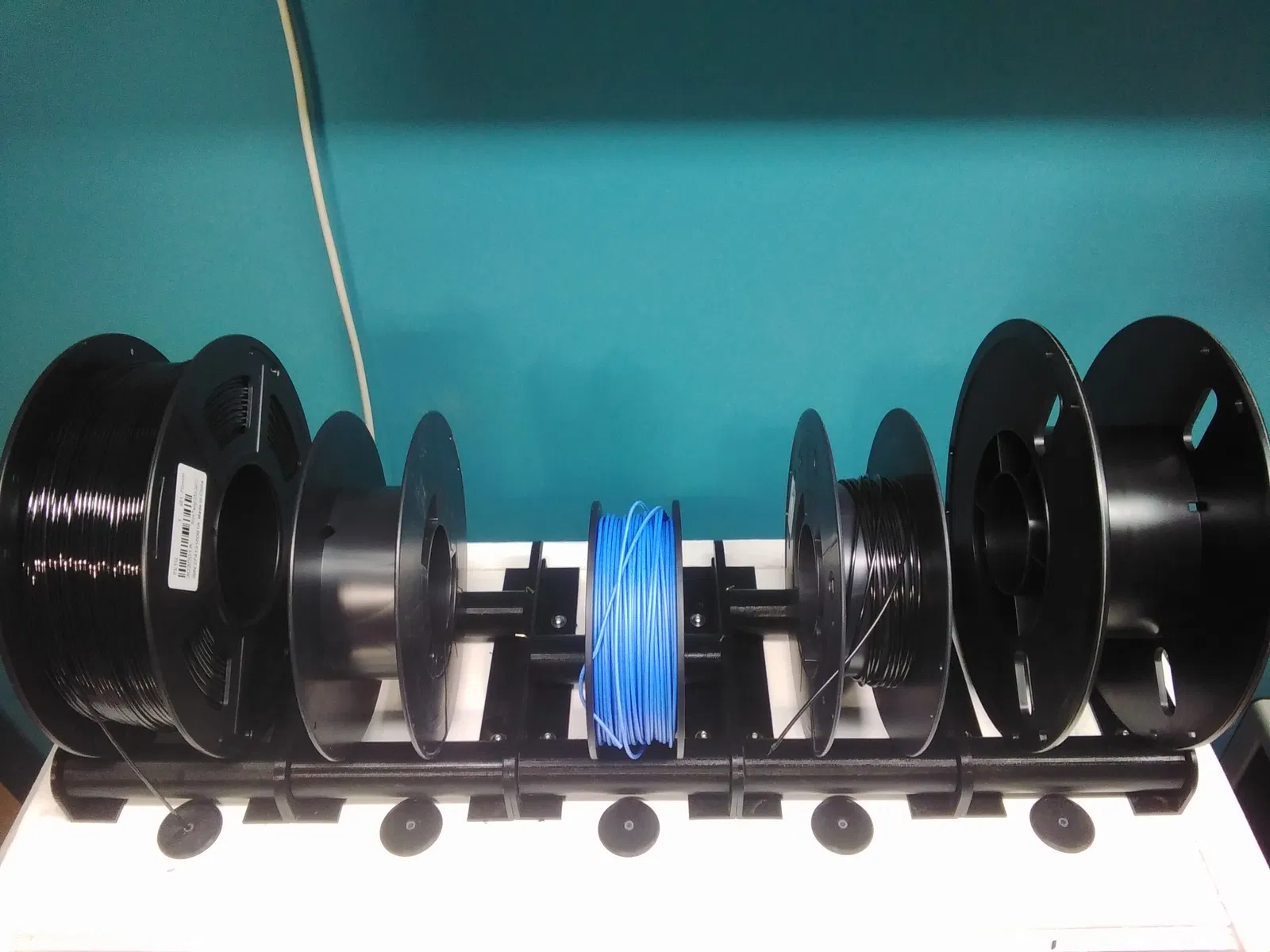

Tôi tạo ra cái này vì muốn linh hoạt hơn mấy cái con lăn cũ của tôi.

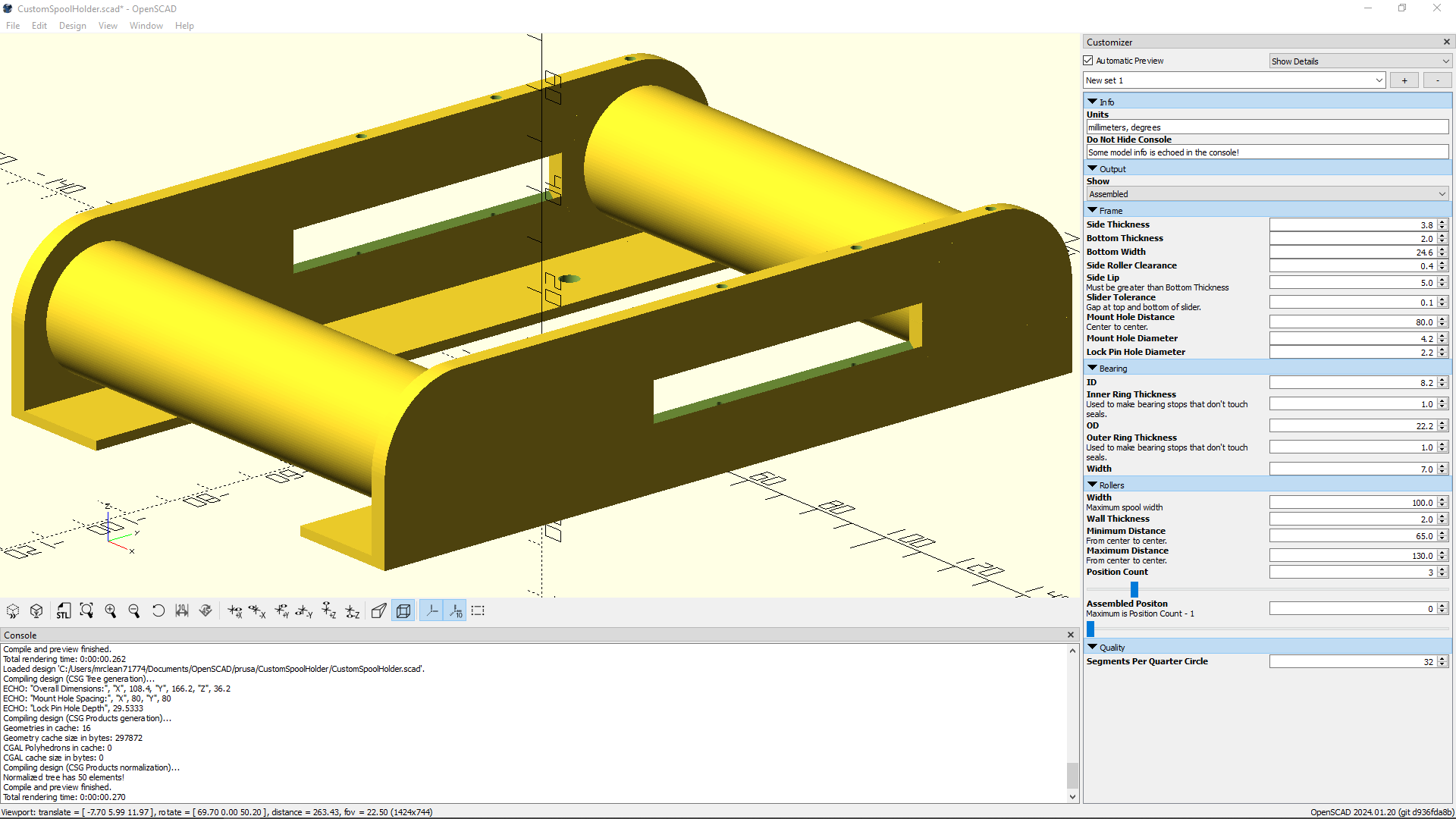

Thiết kế này hoàn toàn có thể tùy chỉnh bằng trình tùy chỉnh của OpenSCAD. OpenSCAD chạy trên mọi nền tảng chính và trình tùy chỉnh thì dễ xài lắm. Tôi khuyên bạn nên dùng nó để tùy chỉnh thiết kế này theo ý thích và lưu lại file của riêng mình. Có vài hướng dẫn nhanh cách xài OpenSCAD ở trên đầu file .scad, nó là file văn bản thuần túy, nếu bạn mới làm quen với OpenSCAD.

Các file đi kèm là cho con lăn:

• Sử dụng vòng bi 608.
• Có thể lắp tối đa cho cuộn chỉ rộng 100mm.
• Có 3 vị trí con lăn ở tâm 65mm, 97.5mm và 130mm.
• Rộng 108.4mm, dài 166.2mm và cao 36.2mm.
• Sử dụng sợi filament đã duỗi thẳng làm chốt khóa, lỗ sâu 29.5mm.

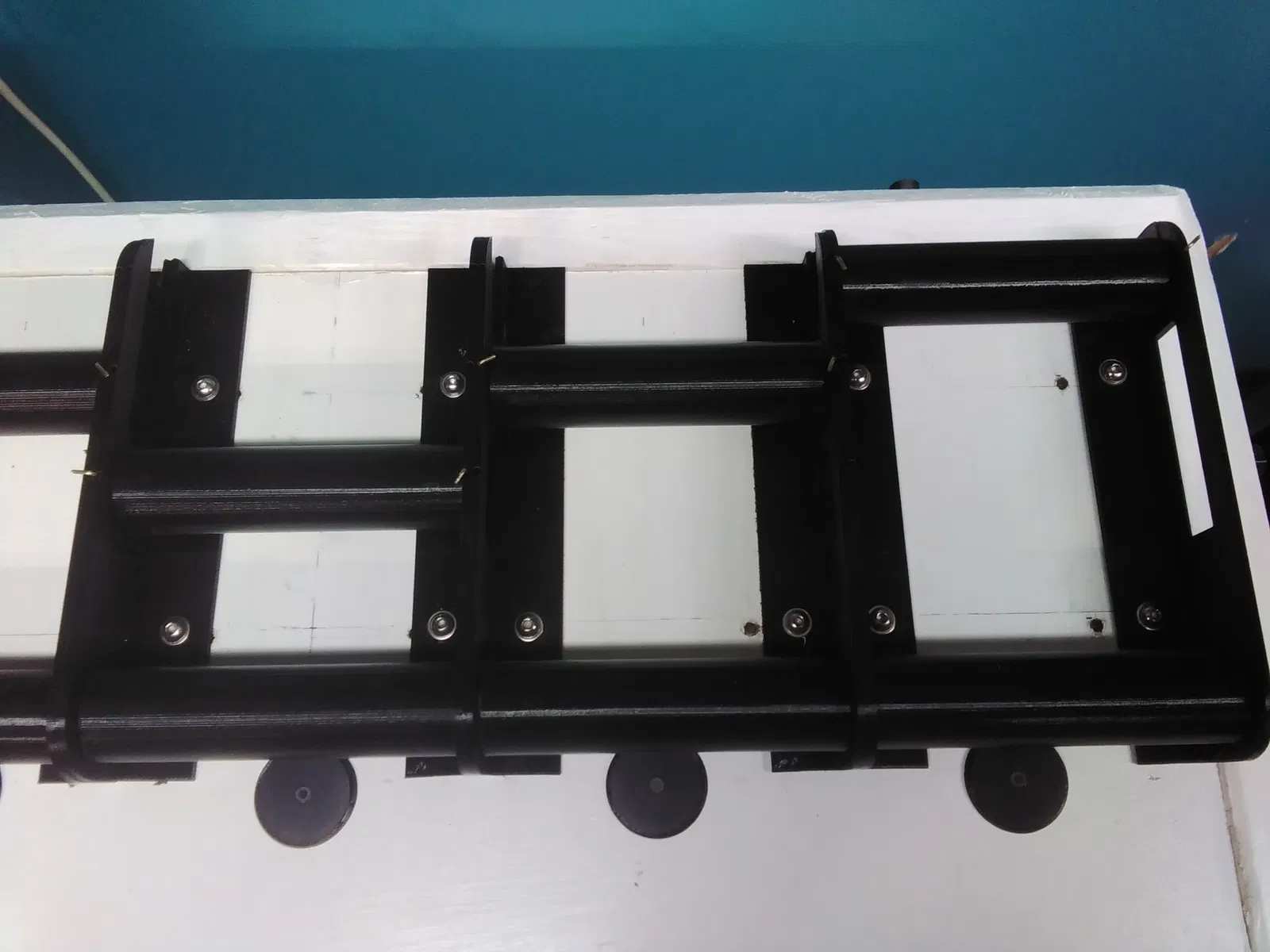

• Có bốn lỗ gắn 4.2mm trên hình vuông 80mm x 80mm.

Một bộ con lăn cần hai con lăn và mỗi cái còn lại một bộ phận in. Bạn cũng sẽ cần bốn vòng bi và hai chốt khóa. Bài kiểm tra độ khớp nên được sử dụng để kiểm tra độ khít của vòng bi và chốt khóa. Mấy cái con lăn tôi tự in thì dùng kẹp giấy làm chốt.

Kiểm tra đầu ra bảng điều khiển OpenSCAD để biết các kích thước được tính toán khác nhau của mô hình.

Tất cả các bộ phận đều được xuất theo đúng hướng để in. Con lăn cần hỗ trợ ở mâm in và tôi có dùng kèm (brim). Tất cả các bộ phận khác in không cần hỗ trợ hay brim.
