Bộ truyền động trực tiếp nhỏ gọn cho máy in Ender3/Pro/V2

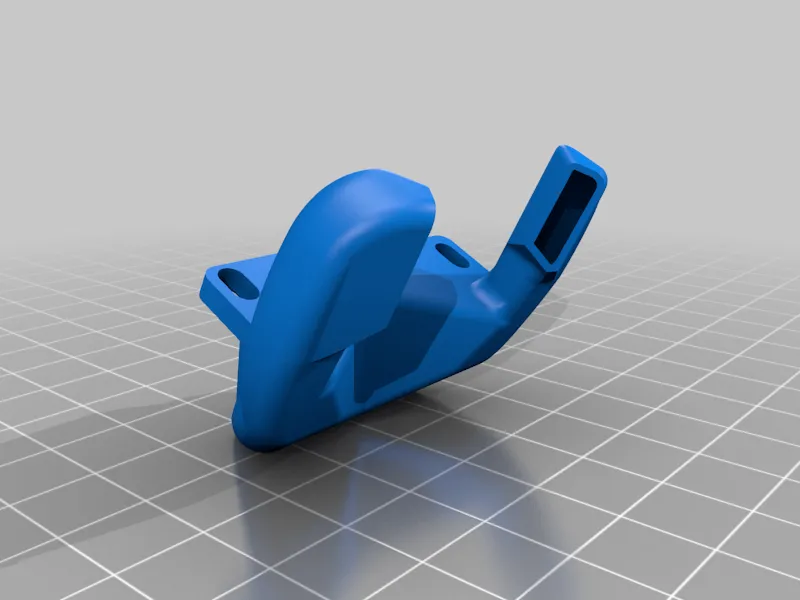

Chỉnh sửa 7.2.2022: phiên bản mới của ống dẫn. Chỉ có một sửa đổi nhỏ về hình dạng của thân để dễ in mà không cần hỗ trợ. Brim là không cần thiết.

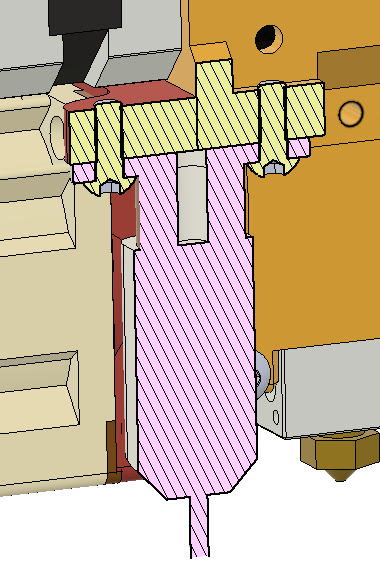

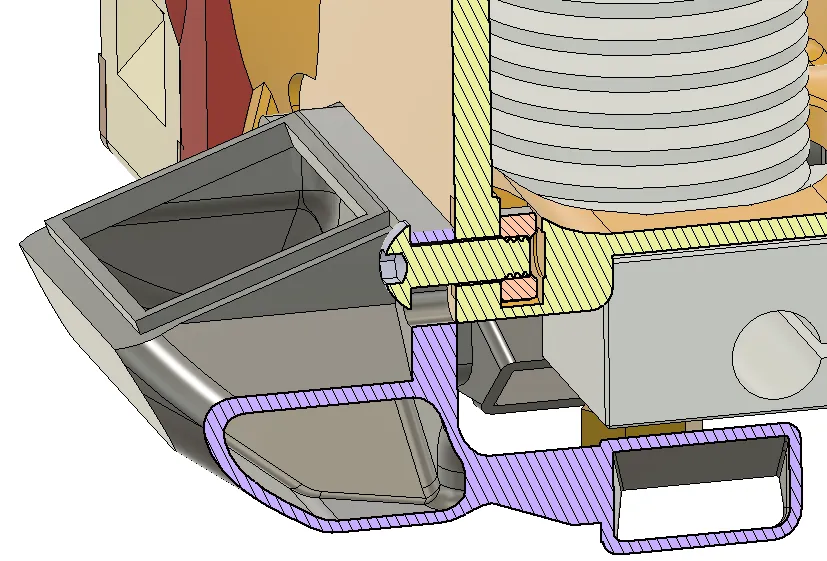

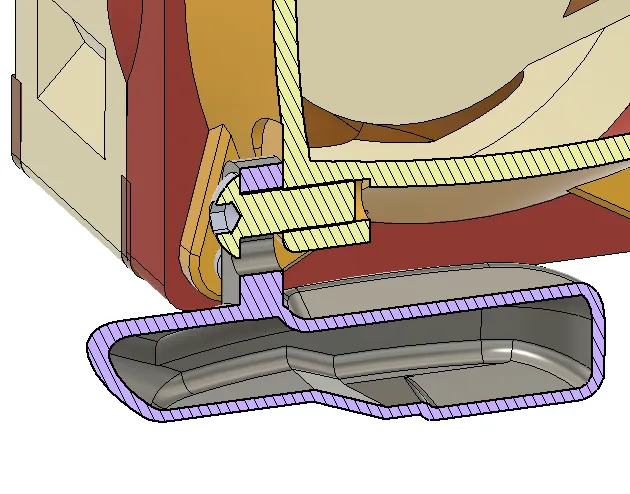

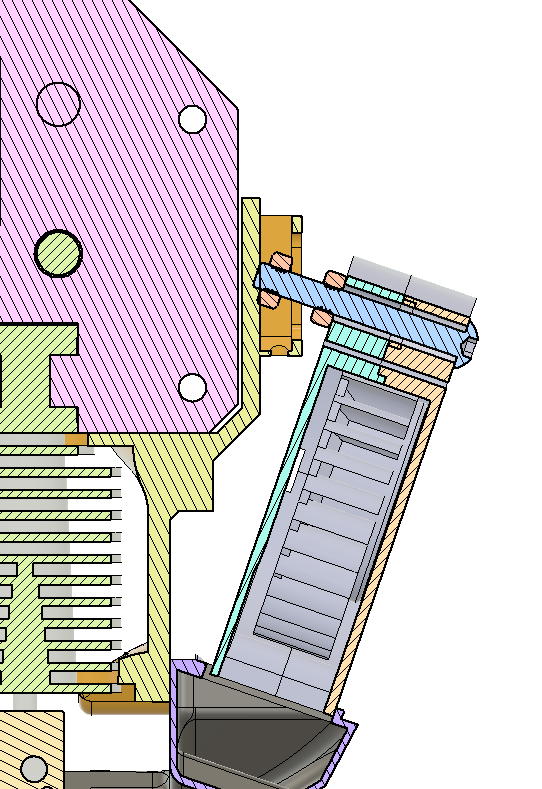

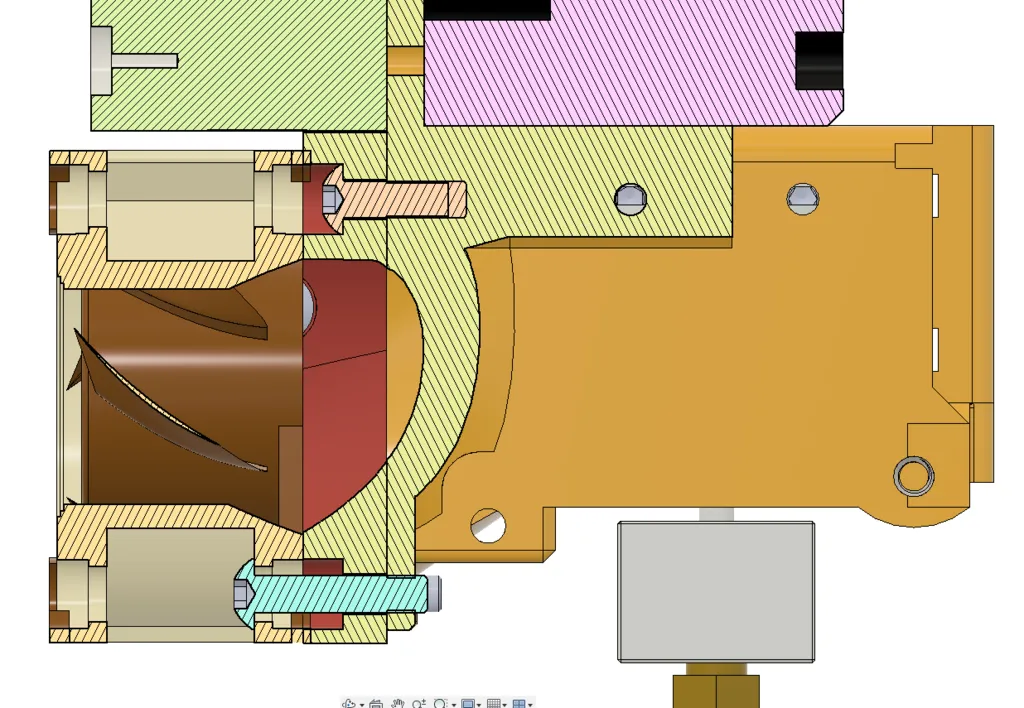

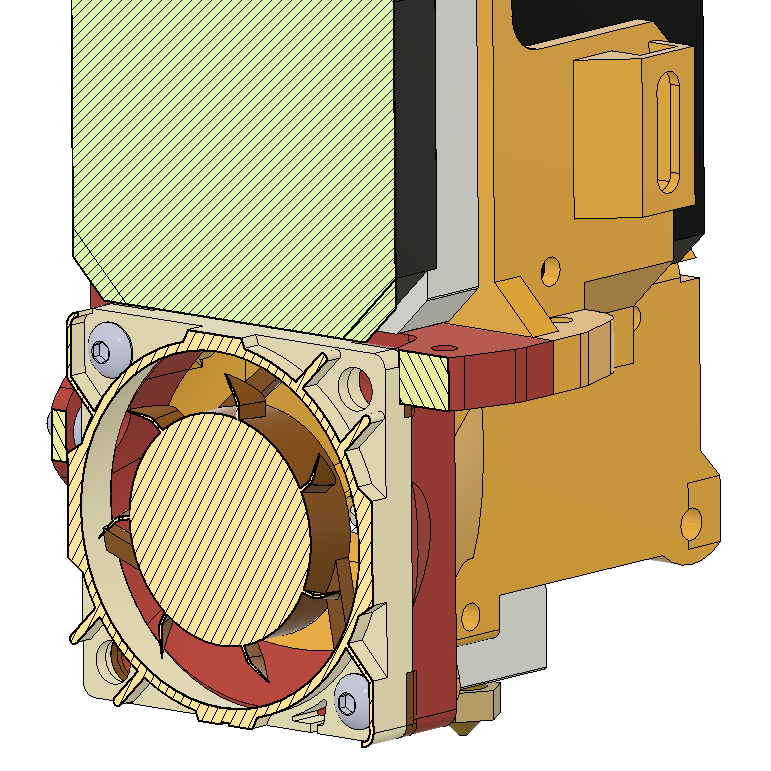

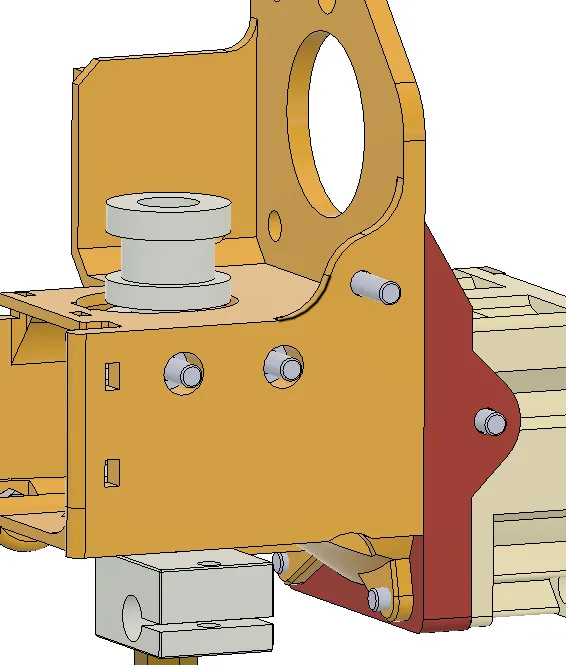

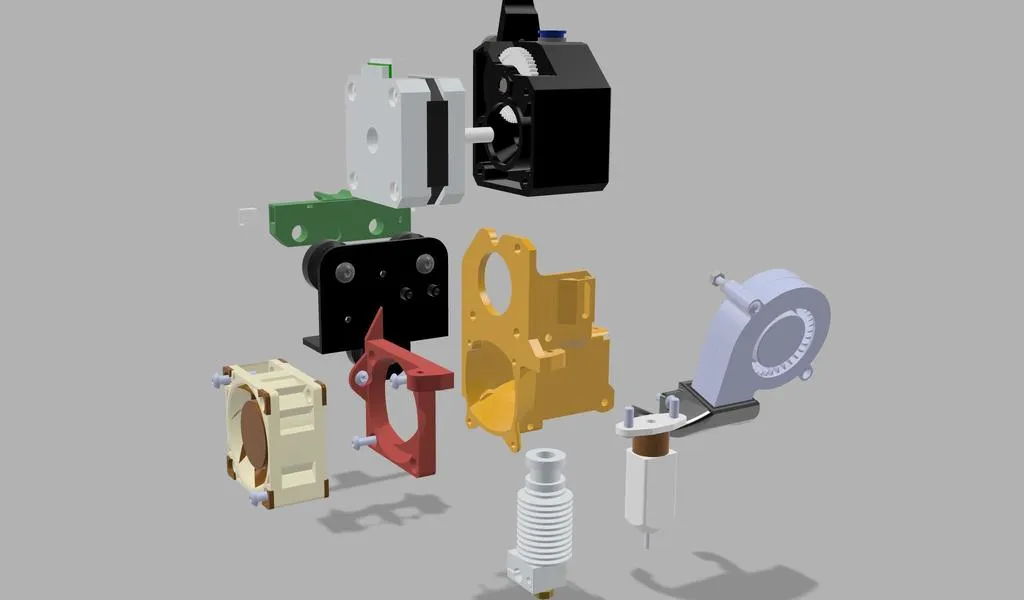

Tôi cũng đã thêm hình ảnh cắt để hình dung về việc lắp ráp - ốc vít/nut và những thứ khác.

Chỉnh sửa: Sửa đổi nhiều tệp cho Ender3/Pro/V2, bao gồm các tệp lắp ráp.

Chỉnh sửa: Tôi cũng đã tải lên "nguyên mẫu" thân chính. Nó chỉ dành cho Ender3/Pro! Trong phiên bản này, tường chính dày hơn được sử dụng giữa động cơ bước và BMG. Với sửa đổi này, vòi phun nằm ở trung tâm giữa các đầu ra của ống dẫn. Thật không may, bạn không thể sử dụng ốc vít M3x35 DIN912 tiêu chuẩn được sử dụng để kết nối động cơ bước và BMG. Bạn phải sử dụng M3x40 và cắt chúng một chút. Đó là lý do chính, tại sao sửa đổi này được đánh dấu là một nguyên mẫu.

Những thay đổi đã đề cập ở trên là nhỏ đối với người dùng hiện tại. Không cần phải in lại.

Bạn cần các phụ kiện sau để lắp ráp (loại tùy thuộc vào bạn):

2x M3x8 để lắp ráp phần trước cùng với thân chính (gắn chéo)

2x M3x8 + 2 đai ốc DIN125 để gắn thân chính vào xe. Sử dụng ốc vít nguyên bản từ Ender

1x ốc M3 cho việc gắn lắp thân_chính lên xe. Sử dụng ốc vít nguyên bản từ Ender

1x ốc M3 cho kết nối bên thân_trước với xe. Sử dụng ốc vít nguyên bản từ Ender

2x M3x14 cho quạt trục (nhưng tùy thuộc vào loại sử dụng)

1x M3x25 + 2x M3 DIN934 cho quạt hướng trục

2x M3x8 + 1x M3 DIN934 cho lắp ráp ống dẫn (đai ốc được sử dụng ở bên phải)

2x M3x8 cho BLTouch

3x M3x35 DIN912 cho BMG và động cơ bước (những ốc vít này là một phần của BMG)

Có thể hữu ích khi có vài chiếc M3x6.

Tôi không chắc vì tôi không còn Ender nữa nên không thể kiểm tra. Xin lỗi vì điều đó.

Chỉnh sửa 16.7.2021: Một vài sửa đổi nhỏ trên các thân chính - tôi đã đặt hai lỗ nhỏ cho chìa khóa Allen để dễ dàng lắp ráp trên xe. Phiên bản sửa đổi mới của ống dẫn - để in đơn giản hơn. Không cần in lại nếu bạn sử dụng cái cũ.

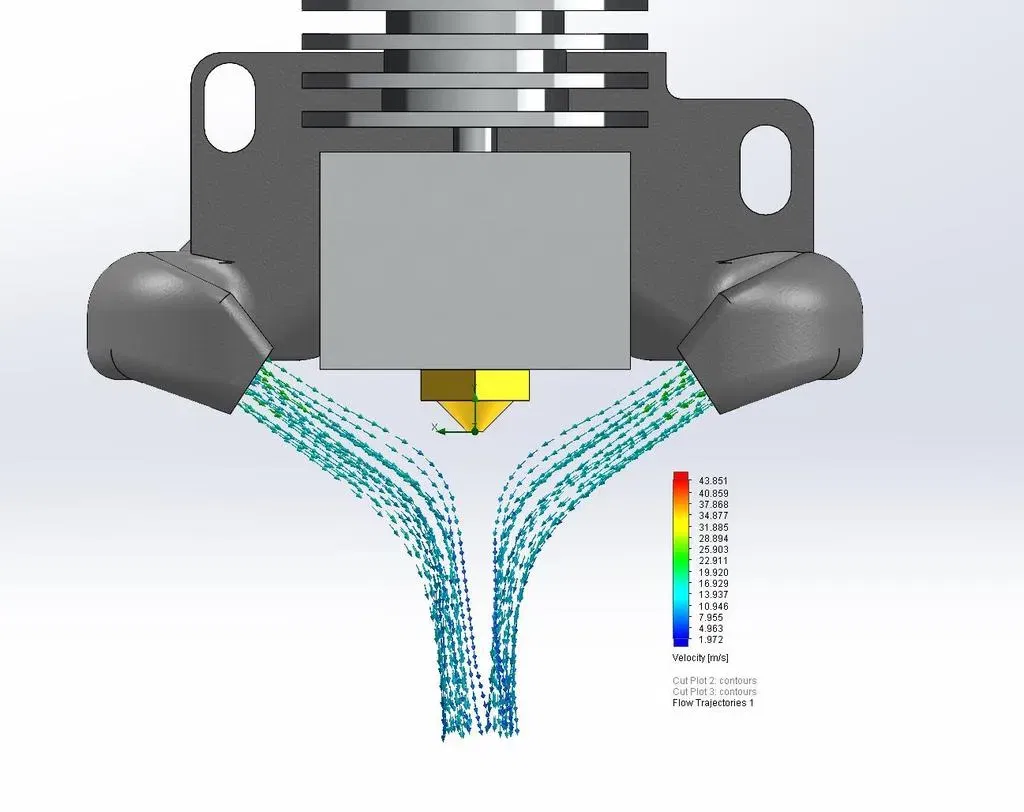

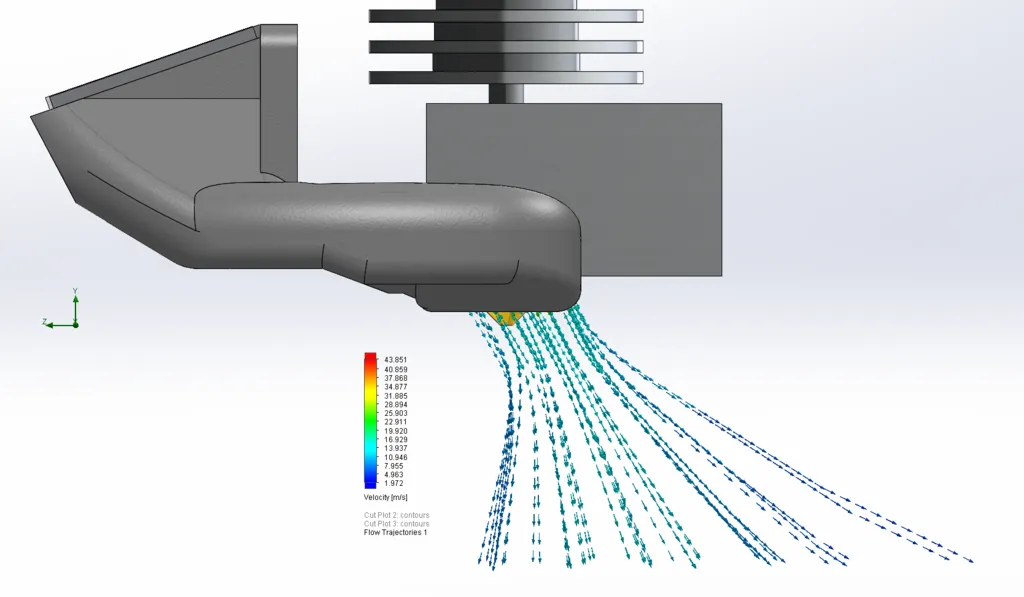

Chỉnh sửa 16.6.2021: Tôi đã thêm hai bức ảnh từ mô phỏng dòng chảy. Chúng được thực hiện bởi @chenc399, cảm ơn. Cũng hãy xem bản remix fanduct của anh ấy https://www.thingiverse.com/thing:4887468

Chỉnh sửa 25.3.2021: Tôi đã phát hiện ra rằng Cable_Holder cũng cần được sửa đổi cho loại Ender3 V2. Tôi xin lỗi tất cả các bạn đã in phiên bản sai.***

Chỉnh sửa 22.3.2021: Tôi đã thực hiện một vài sửa đổi nhỏ trên thân chính. Đồng thời, tôi cũng đã chuẩn bị phiên bản cho Ender3 V2.

Lưu ý: lỗ hình chữ nhật trong vỏ quạt được thiết kế cho quạt radial Sunon và cho vật liệu nylon. Nếu bạn sử dụng ví dụ như PETG, lỗ có thể lớn hơn tôi đã dự kiến.

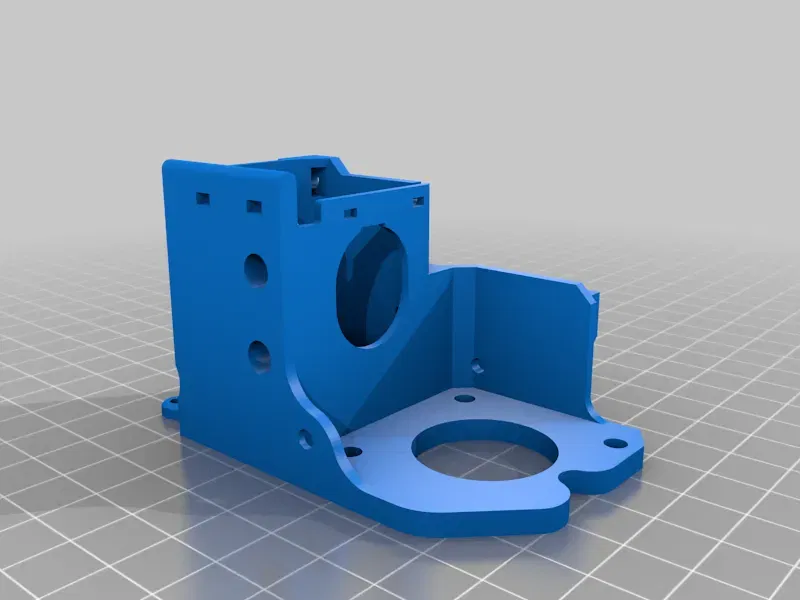

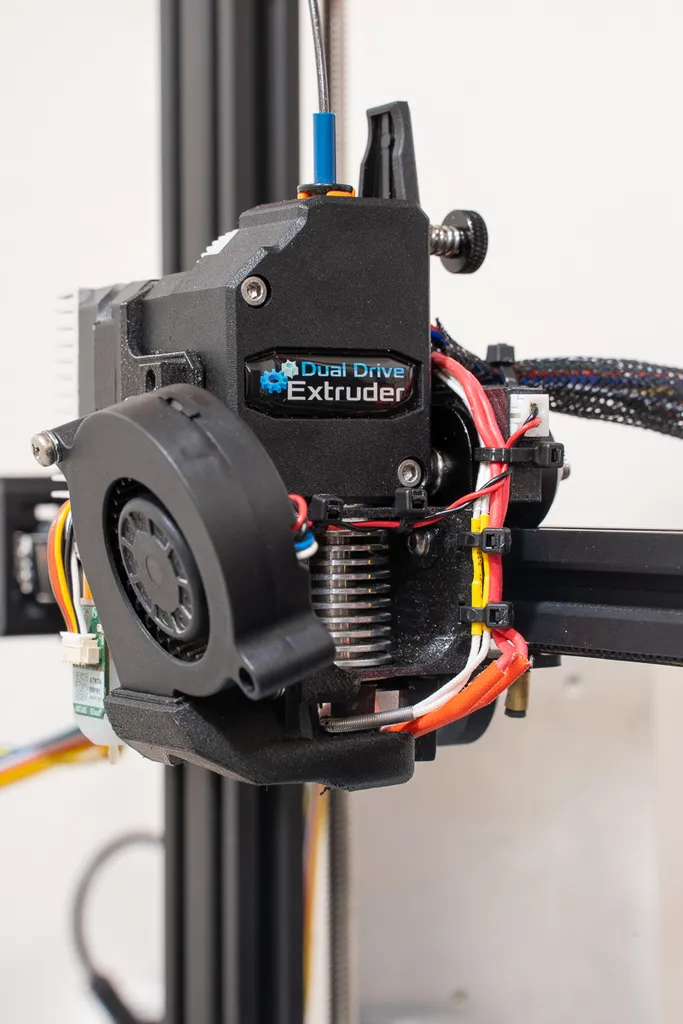

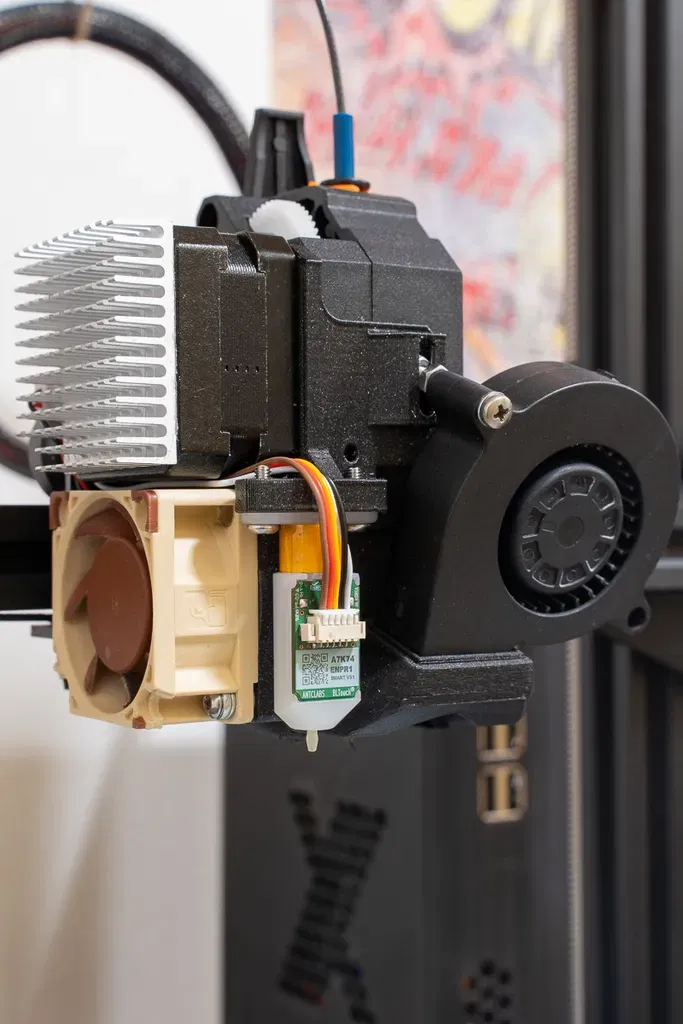

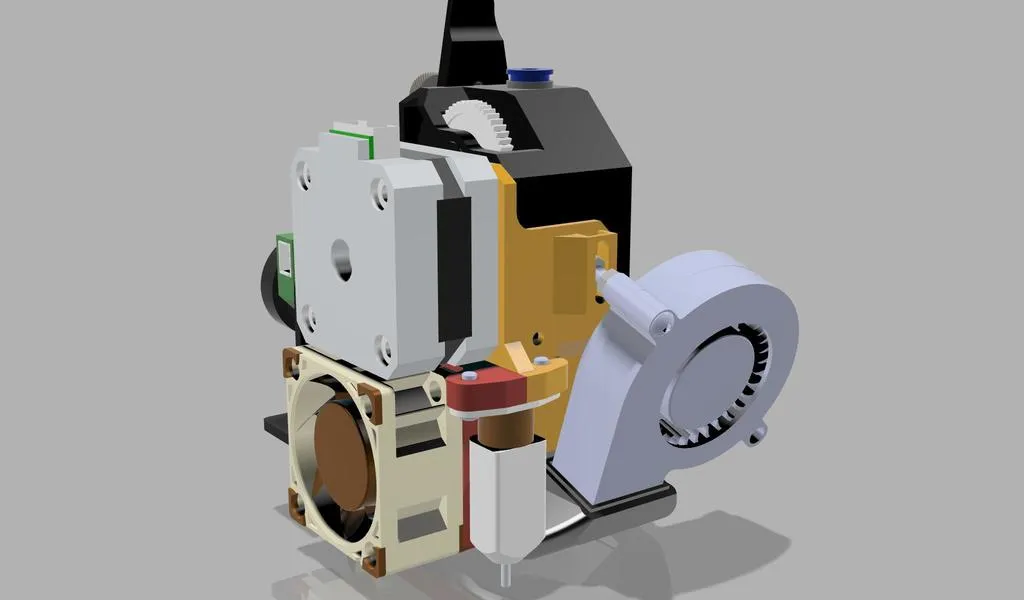

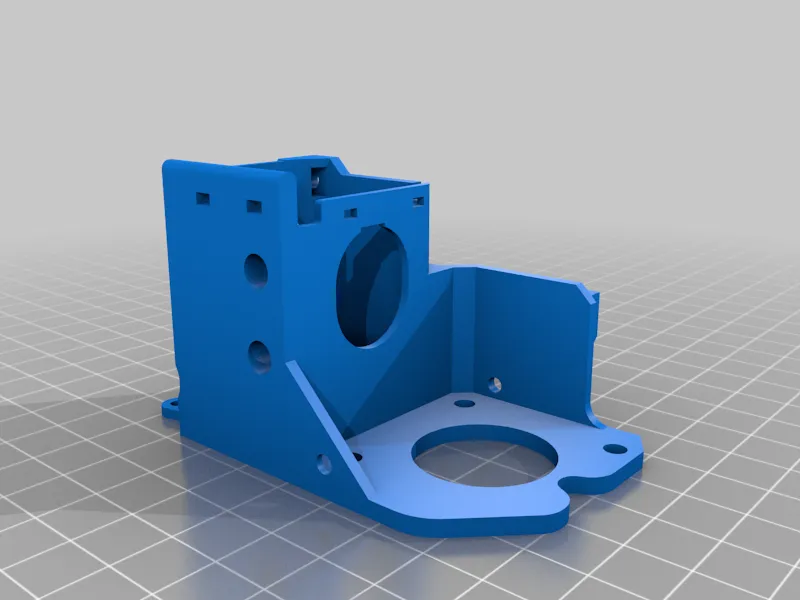

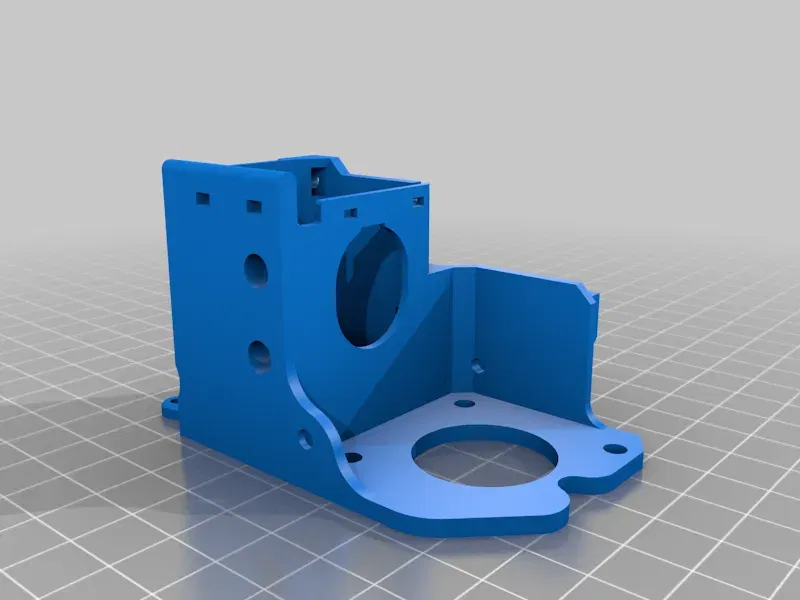

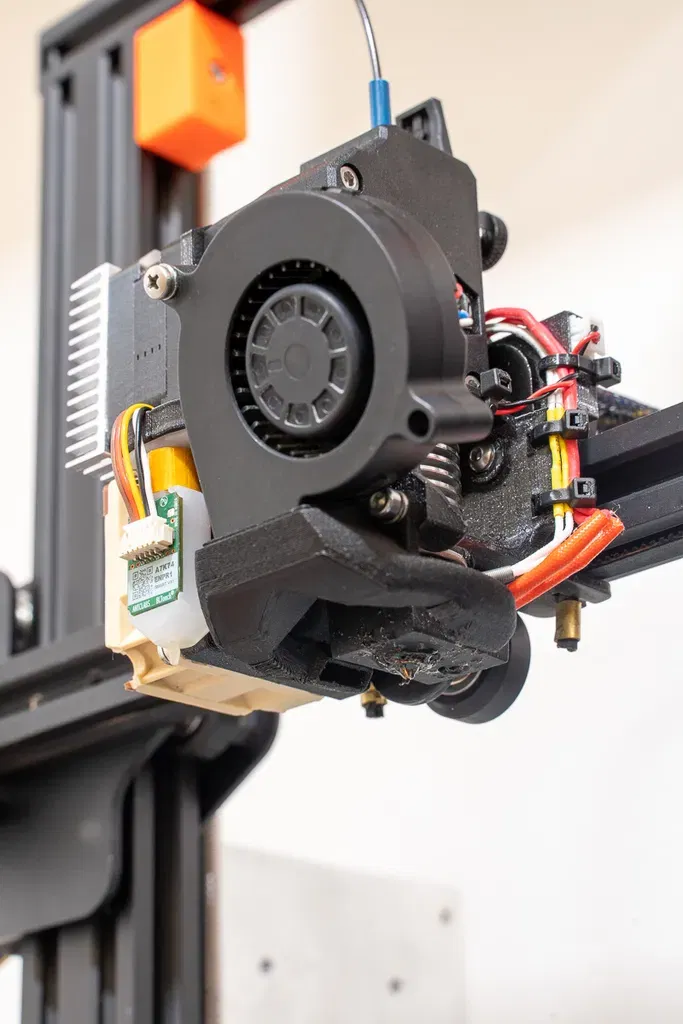

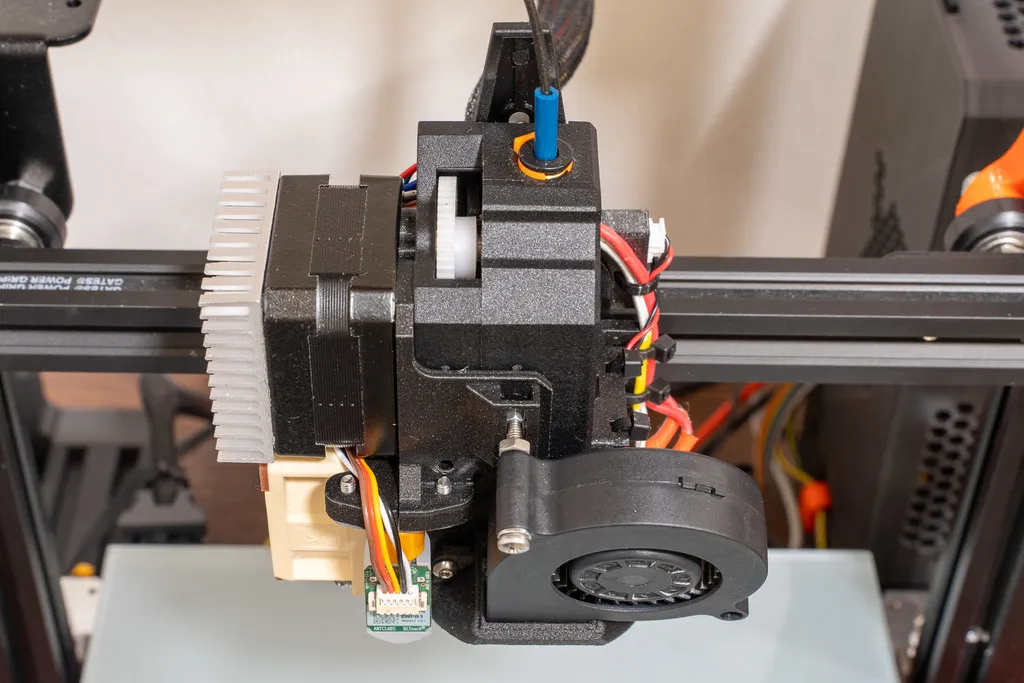

Động cơ trực tiếp gọn nhẹ cho Ender 3/Pro/V2. Nó được thiết kế cho E3D V6 với bộ trục BMG và động cơ bước pancake. Giá đỡ BLTouch cũng được bao gồm.

Vỏ quạt đã sẵn sàng cho quạt thổi radial 5015.

Lưu ý: Thiết kế này được chuẩn bị cho các linh kiện Trianglelab, tức là bản sao BMG v2, bản sao E3D V6, động cơ trục. Các loại khác có thể cần được sửa đổi.

BLTouch offset:

X-27.4 mm

Y-28.6 mm

Z-2.xxx mm

Các tệp nguồn của Fusion được bao gồm (tổng thể lắp ráp có chút điên rồ nên hãy cẩn thận với các sửa đổi).

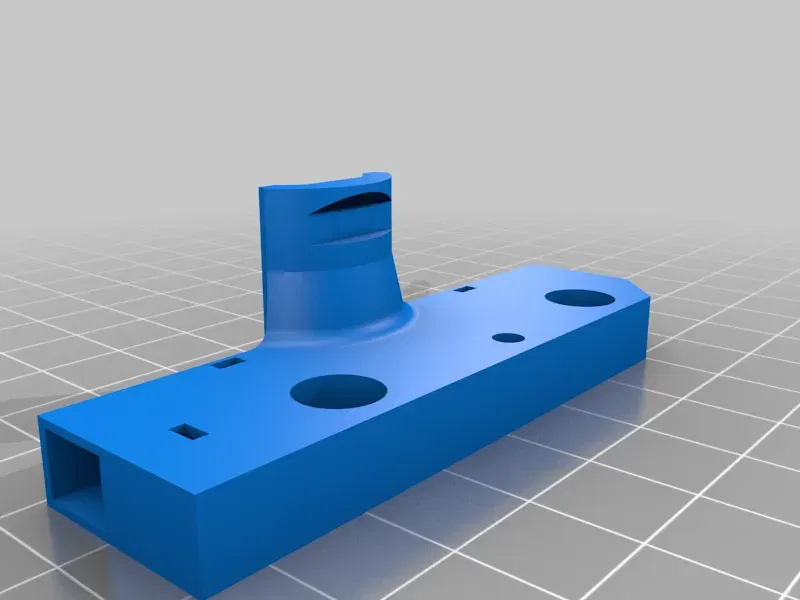

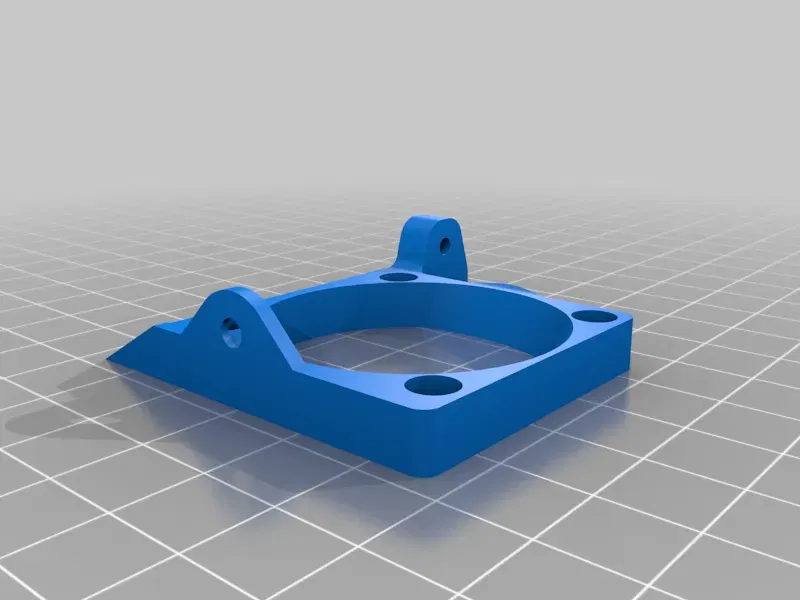

Giá đỡ cáp không cần thiết phải sử dụng, nhưng nó được thiết kế cho việc quản lý cáp và cũng như các phích cắm nguồn cho FANs (bạn sẽ cần hai JST XH 2.54).

Cài đặt in

Thương hiệu máy in:

Creality

Máy in:

Ender 3 Pro

Rafters:

Không

Độ phân giải:

0,2

Đổ đầy:

20% Gyroid

Vật liệu: Prusament, Fiberlogy PETG, Nylon PA12+15%CF, PCBlend+CF

Ghi chú:

Cả hai phần của thân máy đều dễ in. Giá đỡ cáp cũng đơn giản, nhưng đối với vỏ quạt (vỏ quạt) tôi khuyên bạn nên sử dụng vật liệu ASA hoặc Nylon. Vỏ quạt gần với bộ gia nhiệt và một bên có thể bị suy giảm nếu bạn in từ PETG, đặc biệt nếu bạn in ABS, ASA, Nylon, v.v. với nhiệt độ in cao hơn. Tôi sử dụng Fiberlogy Nylon PA12 với 15% CF (hoặc Prusament PCBlend với CF).

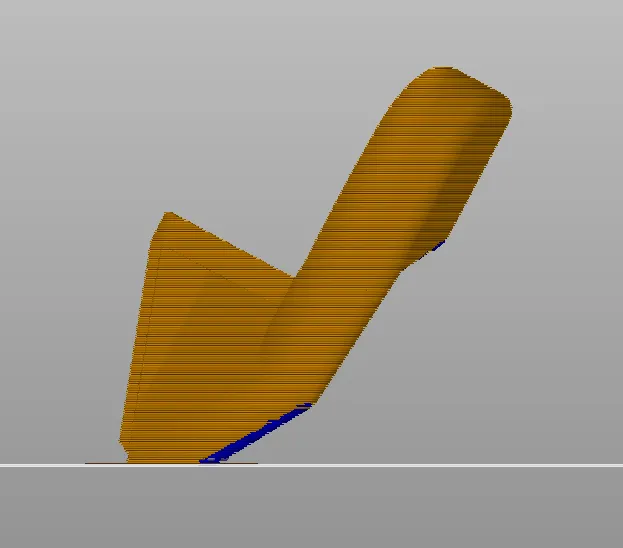

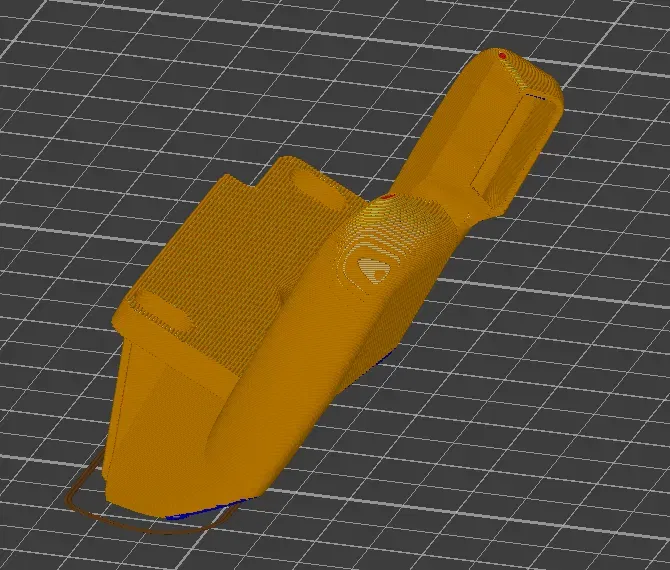

In vỏ quạt như hình trong bức tranh. Cần thiết phải sử dụng hỗ trợ gia cố ở một vài khu vực.
