Trạm Hàn Makita T12 - Đang Phát Triển
Mô hình trạm hàn chạy pin Makita 18V này đang trong giai đoạn phát triển, chức năng cơ bản đã được thử nghiệm. Phiên bản V2 có nhiều cải tiến như nắp mở xuống, khóa từ, giá đỡ mỏ hàn, ngăn đựng thiếc hàn và công tắc Bật/Tắt.
Mô tả

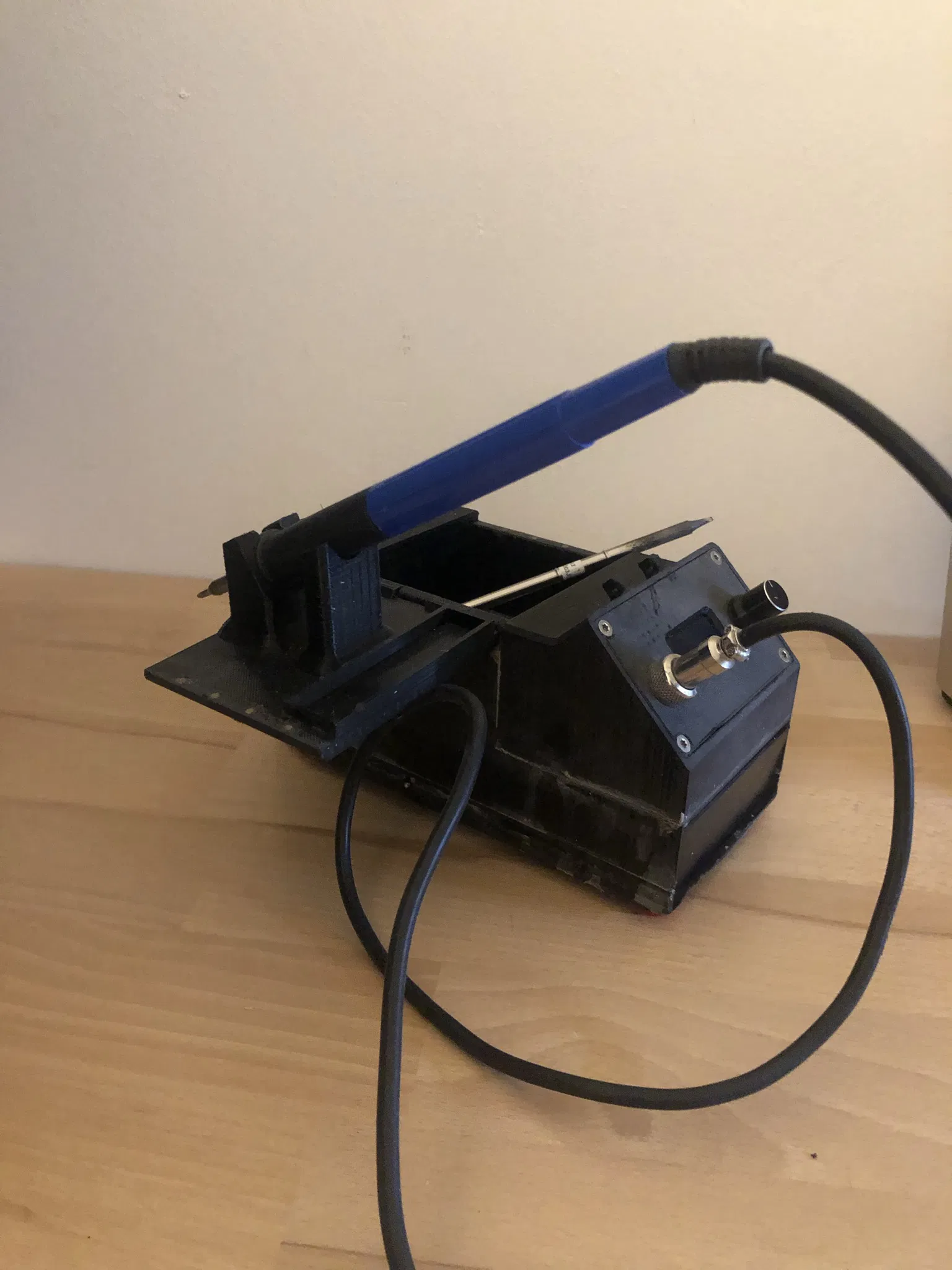

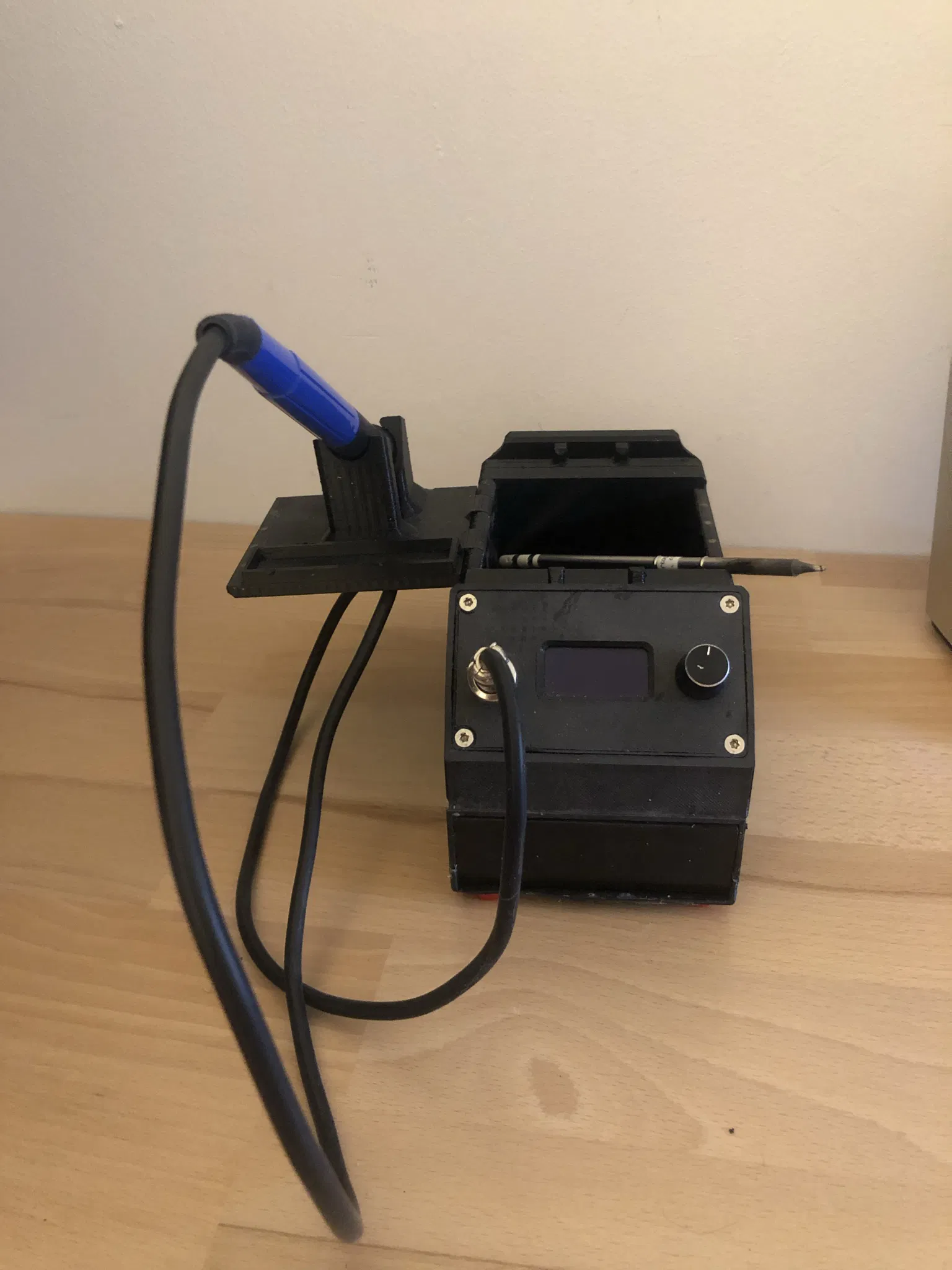

Mô hình này vẫn đang trong quá trình hoàn thiện, chức năng cơ bản đã được thử nghiệm và hoạt động. Tôi đã sử dụng phiên bản V1, được thể hiện trong ảnh, được hơn 1 năm nay làm mỏ hàn chính, mặc dù ban đầu chỉ có ý định dùng cho di động.

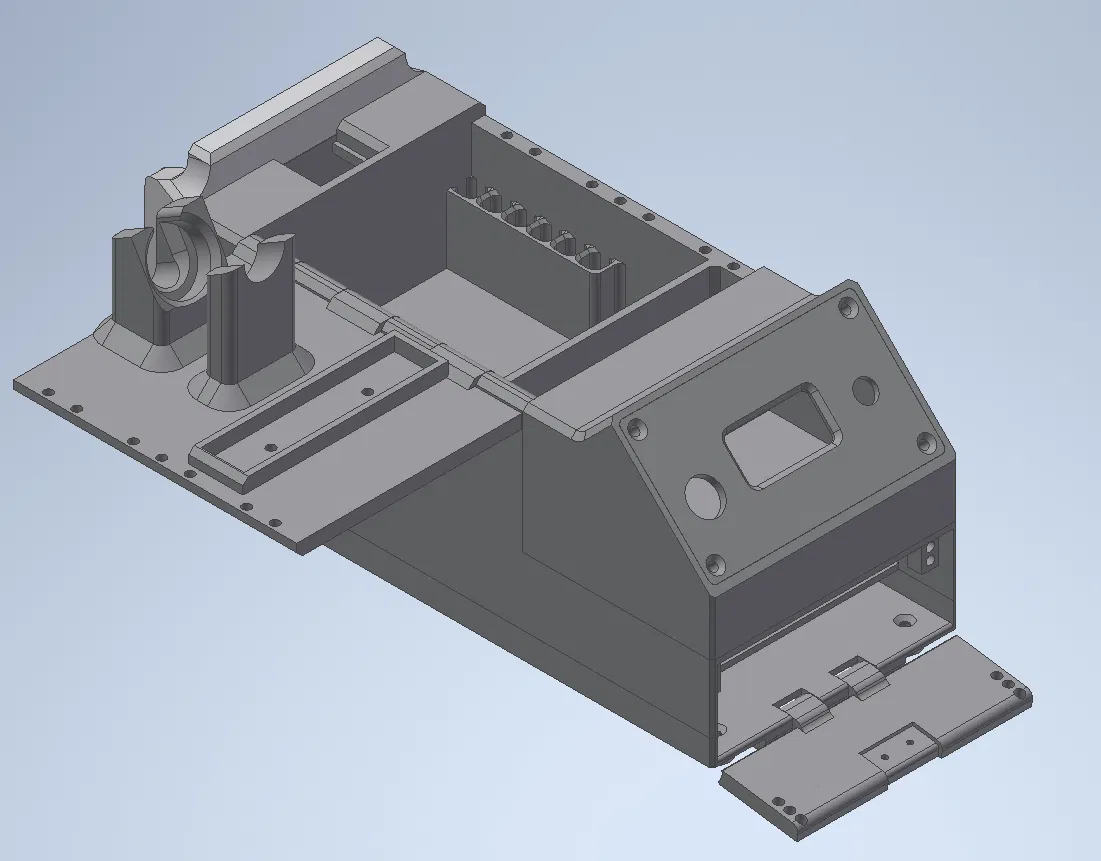

V2 có một vài thay đổi, nhưng chưa được thử nghiệm đầy đủ:
- Dài hơn 30mm để chứa mỏ hàn tốt hơn
- Nắp trước giờ mở xuống dưới
- Khóa từ cho nắp trước
- Xem xét thêm công tắc Bật/Tắt trong thiết kế
- Giá tạm thời để đầu mỏ hàn
- Ngăn nhỏ để đựng thiếc hàn
- Thêm nam châm để giữ nắp đậy
BOM:
- Mọi bộ phận in 1x trừ chân đế
- Dải vải rộng 20mm dài 20mm dày 1mm cho chốt trước
- 5x Vít gỗ 3x20mm cho giá đỡ mỏ hàn và bàn chải làm sạch
- 1-2x bàn chải đồng
- 2x Đai ốc M3 cho 2 chân đế
- 2x Vít đầu chìm M3x5mm cho 2 chân trước
- 2x Vít đầu lục giác M3x10mm cho 2 chân sau
- 4x Vít đầu lục giác như DIN912 (M)4x15mm cho giá đỡ pin
- 26x Nam châm Neodym d3x3mm cho nắp trên và nắp ngăn
- 4x Vít đầu chìm M3x8 cho bảng điều khiển phía trước
- 4x Bu lông lục giác M3 cho bảng điều khiển phía trước
- 1x công tắc bập bênh như thế này
- 1x sợi filament 51,5mm 1,75mm làm chốt bản lề cho nắp ngăn
- 1x sợi filament 125mm 1,75mm làm chốt bản lề cho nắp giá đỡ
- 2x dải kim loại 54x19x1mm làm cực tiếp xúc cho pin, cần uốn theo hình dạng
- 4x Vít đầu chìm 3x5mm cho cực pin
Lắp ráp:
Nên làm thẳng.
- In tất cả các bộ phận
- Đặt bộ điều khiển vào bảng điều khiển phía trước
- Kết nối bộ điều khiển với công tắc
- Cố định nắp giá đỡ vào thân chính bằng một đoạn filament dài 125mm
- Cố định nắp trước vào đế bằng một đoạn filament dài 51mm
- Dán/vít dải vải vào vị trí
- Dán tất cả nam châm vào vị trí
- Uốn các dải kim loại 29-16-9 và đặt vào khối đấu nối
- Hàn dây từ công tắc và bộ điều khiển vào khối đấu nối pin
- Vít khối đấu nối vào giá đỡ pin
- Dán vỏ bộ điều khiển vào thân chính
- Dán thân chính vào đế
- Vít giá đỡ pin vào đế và thân chính
- Gắn chân đế
Các thay đổi tiềm năng trong tương lai:
- Gộp đế và thân chính lại, vì hiện tại đế khá khó in
- Cơ chế đóng mới cho nắp ngăn
- Sử dụng phương pháp khác để ghép tất cả các bộ phận lớn lại với nhau vì keo khá bừa bộn
Cảm ơn đã đọc bài đăng này. Nếu bạn có bất kỳ đề xuất hoặc mẹo nào, vui lòng bình luận về bản in này.
