Bộ chuyển đổi pin Parkside X20V sang Dụng cụ Ferrex 40V
Biến hai viên pin Parkside X20V thành một viên pin Ferrex 40V mạnh mẽ hơn! Hướng dẫn chi tiết cách chế tạo bộ chuyển đổi pin, bao gồm danh sách vật liệu, hướng dẫn in 3D và kết nối dây điện. Lưu ý an toàn khi sử dụng và sạc pin.
Mô tả
Cập nhật 2024: Do tôi không thể kiểm soát máy in, dây tóc và cài đặt lát cắt của những người in mô hình của tôi, và đã được thông báo rằng mô hình của tôi không đủ chắc chắn để chịu được va đập (nó cũng không được thiết kế cho mục đích đó), tôi đã quyết định gỡ bỏ mô hình để không làm hại ai.
Tôi xin lỗi vì sự bất tiện này.

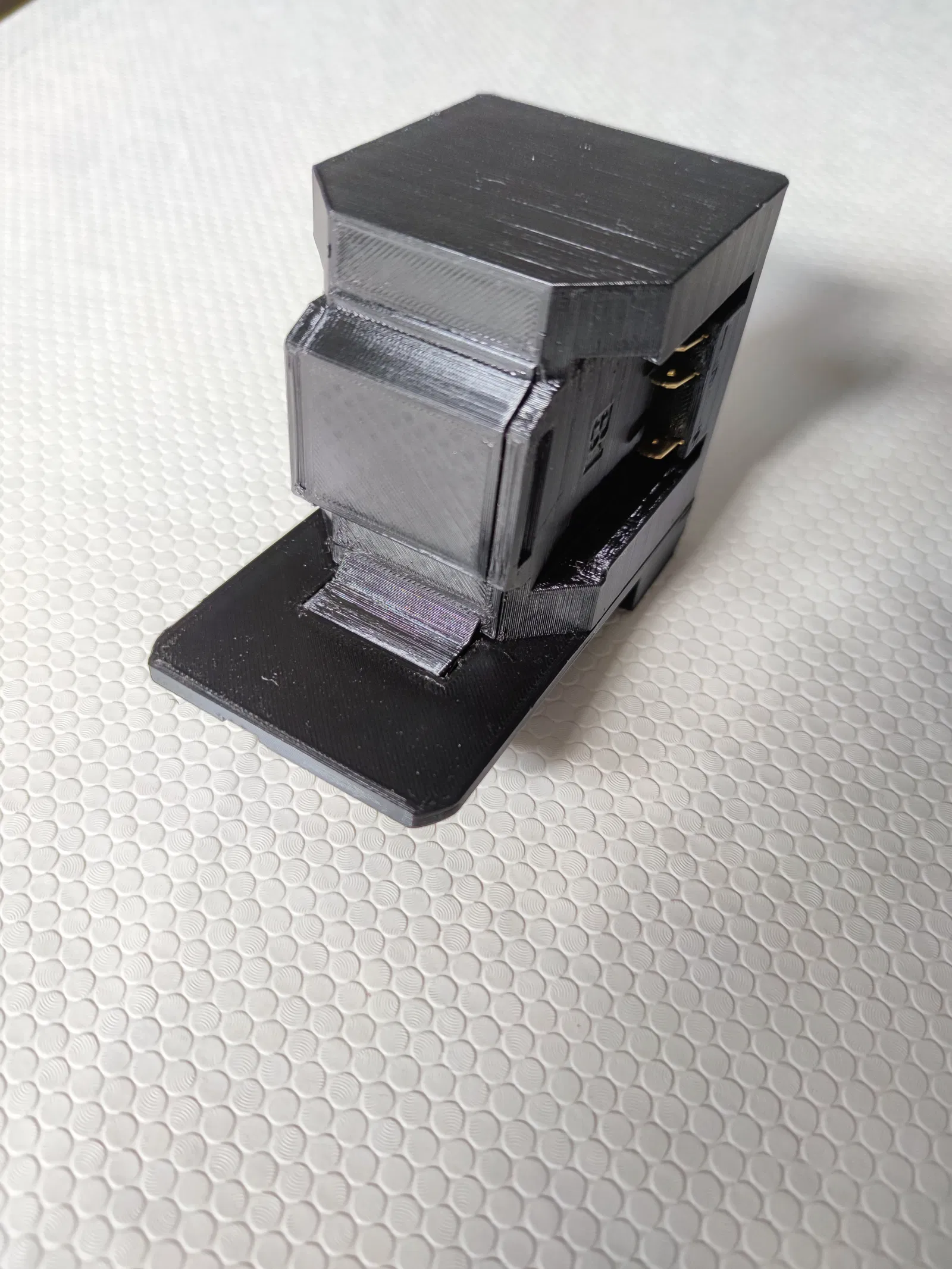

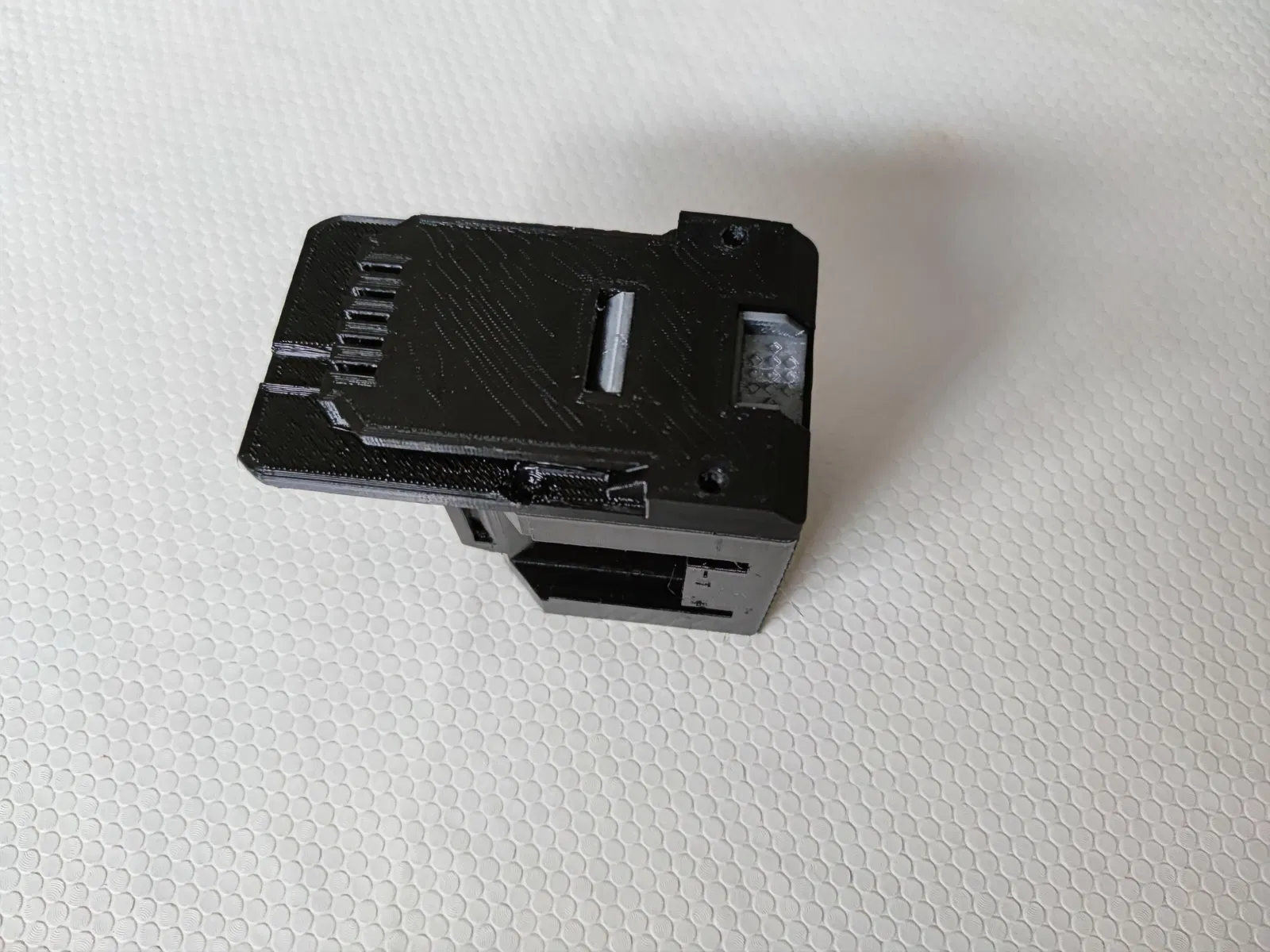

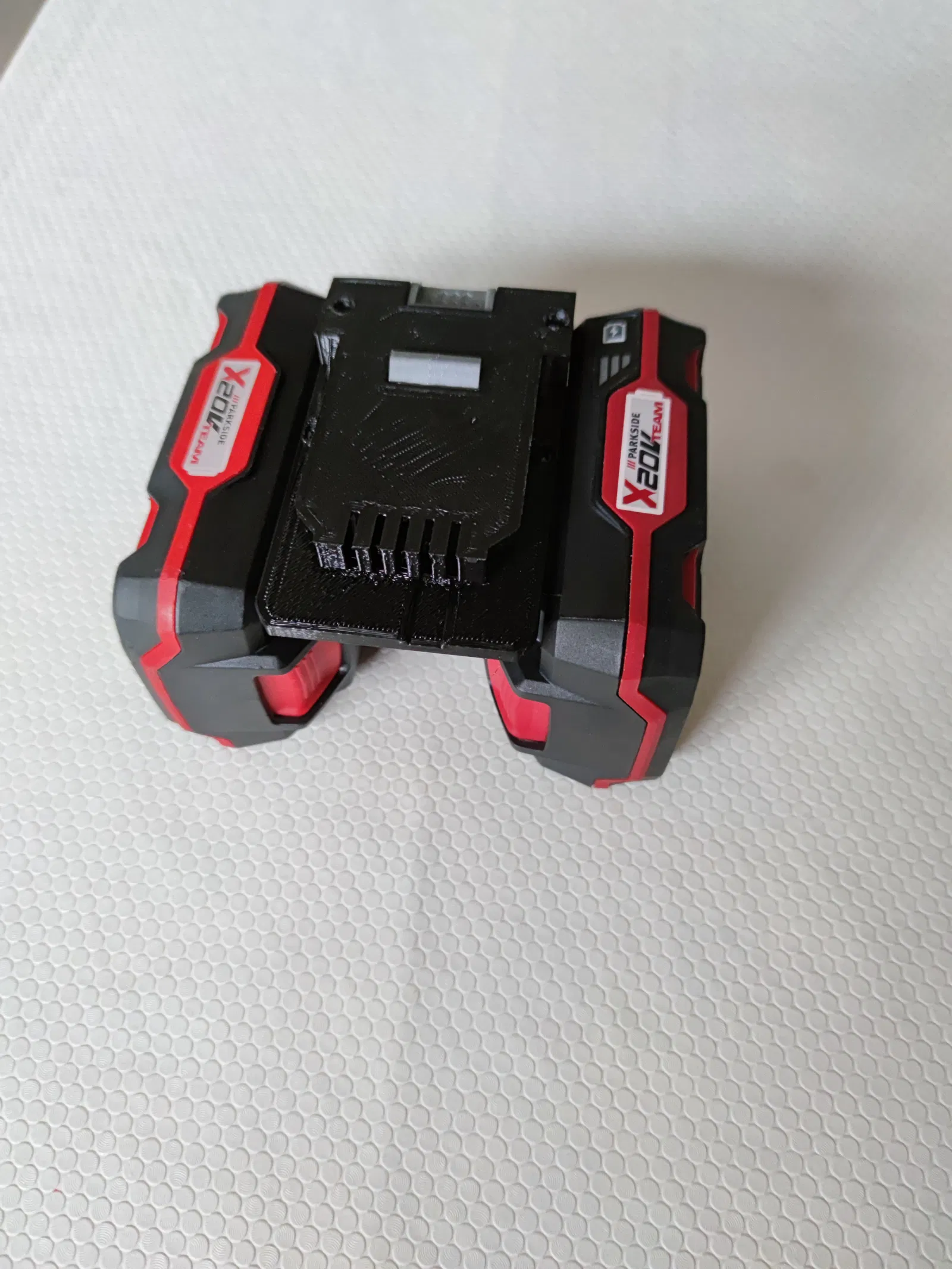

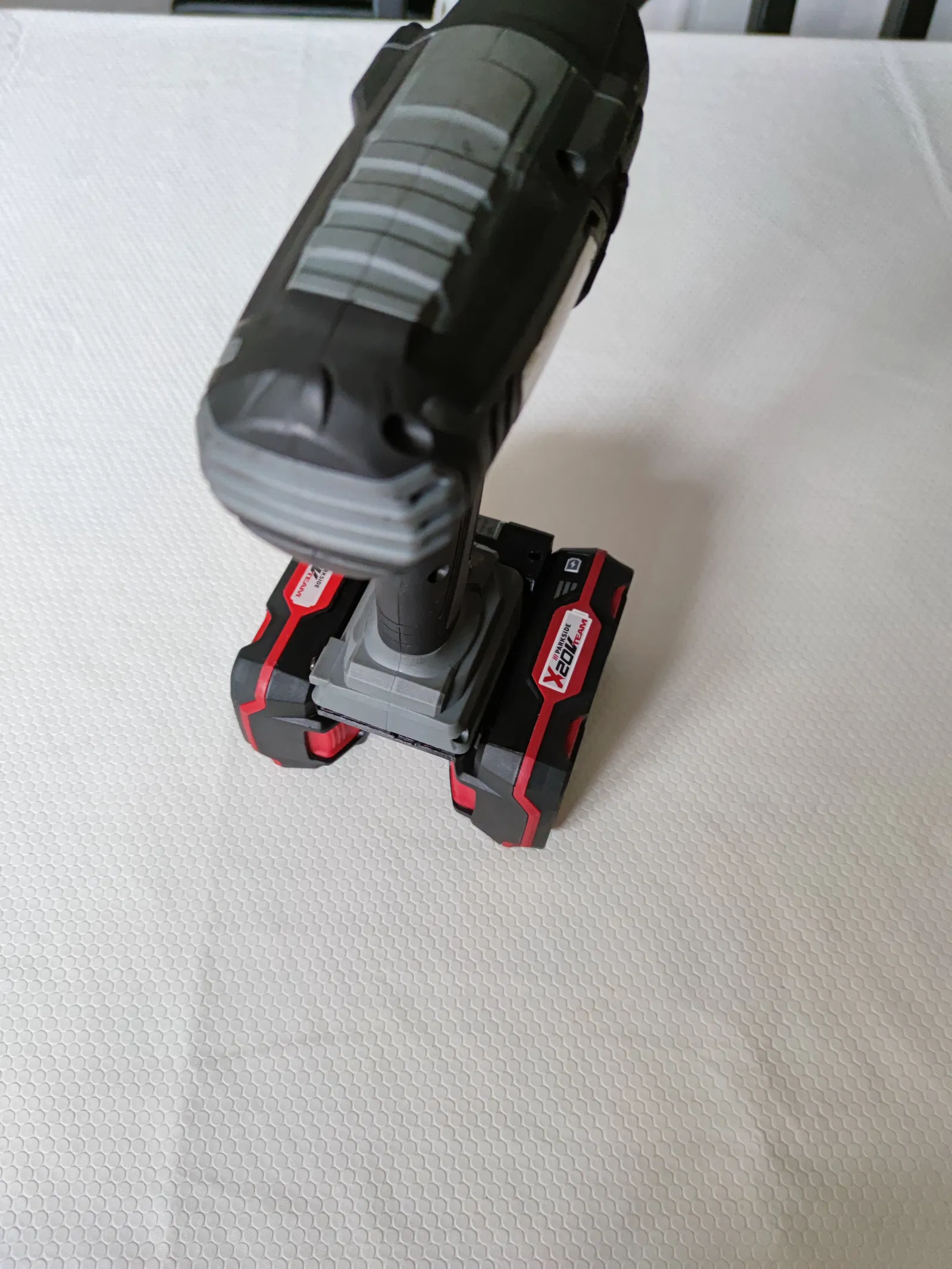

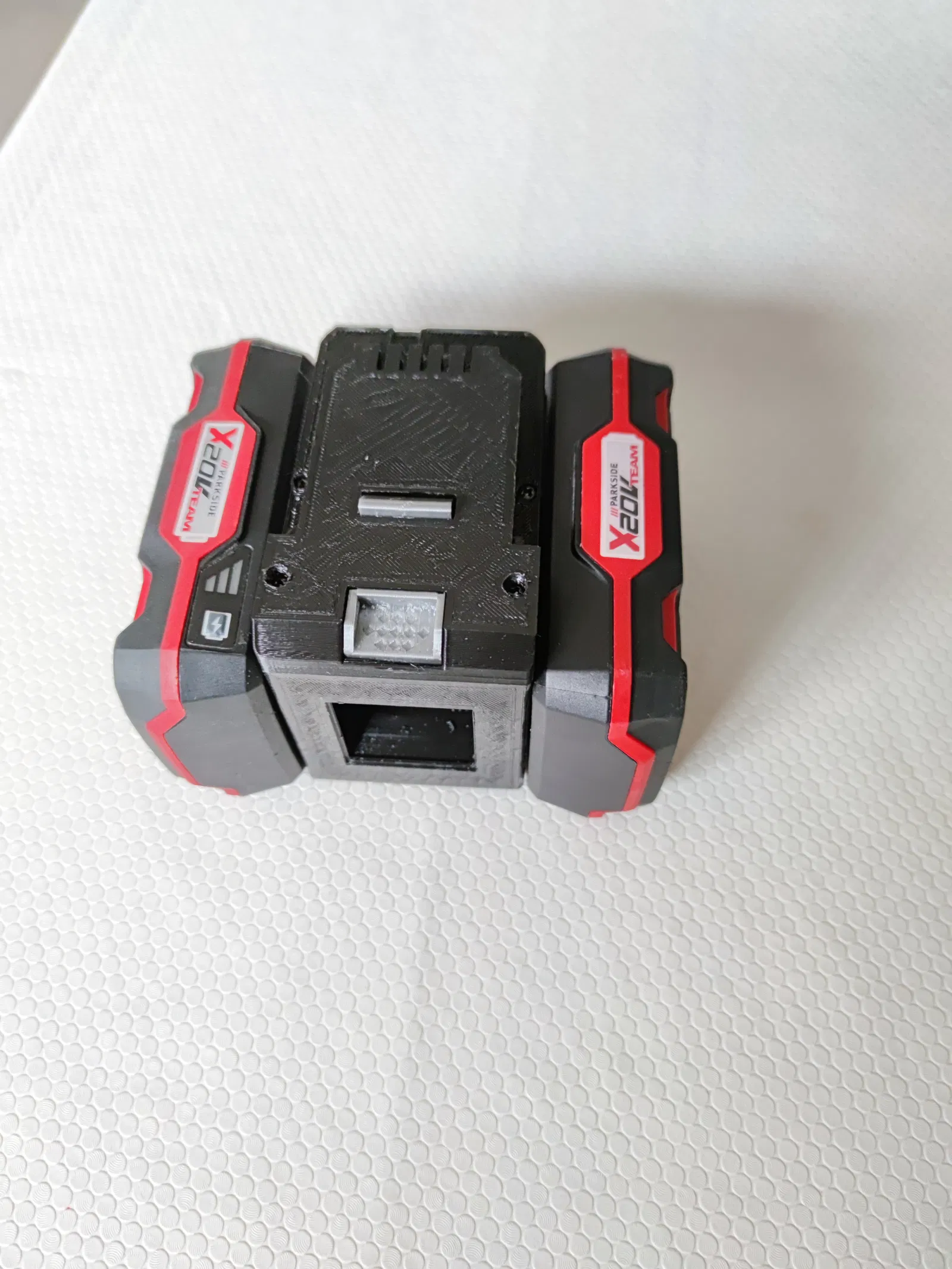

Vì ở nước tôi, pin Ferrex 40V (không giống như dụng cụ) có giá hơn hai viên pin Parkside X20V, tôi đã quyết định tạo một bộ chuyển đổi để sử dụng hai viên pin Parkside trong dụng cụ Ferrex 40V.

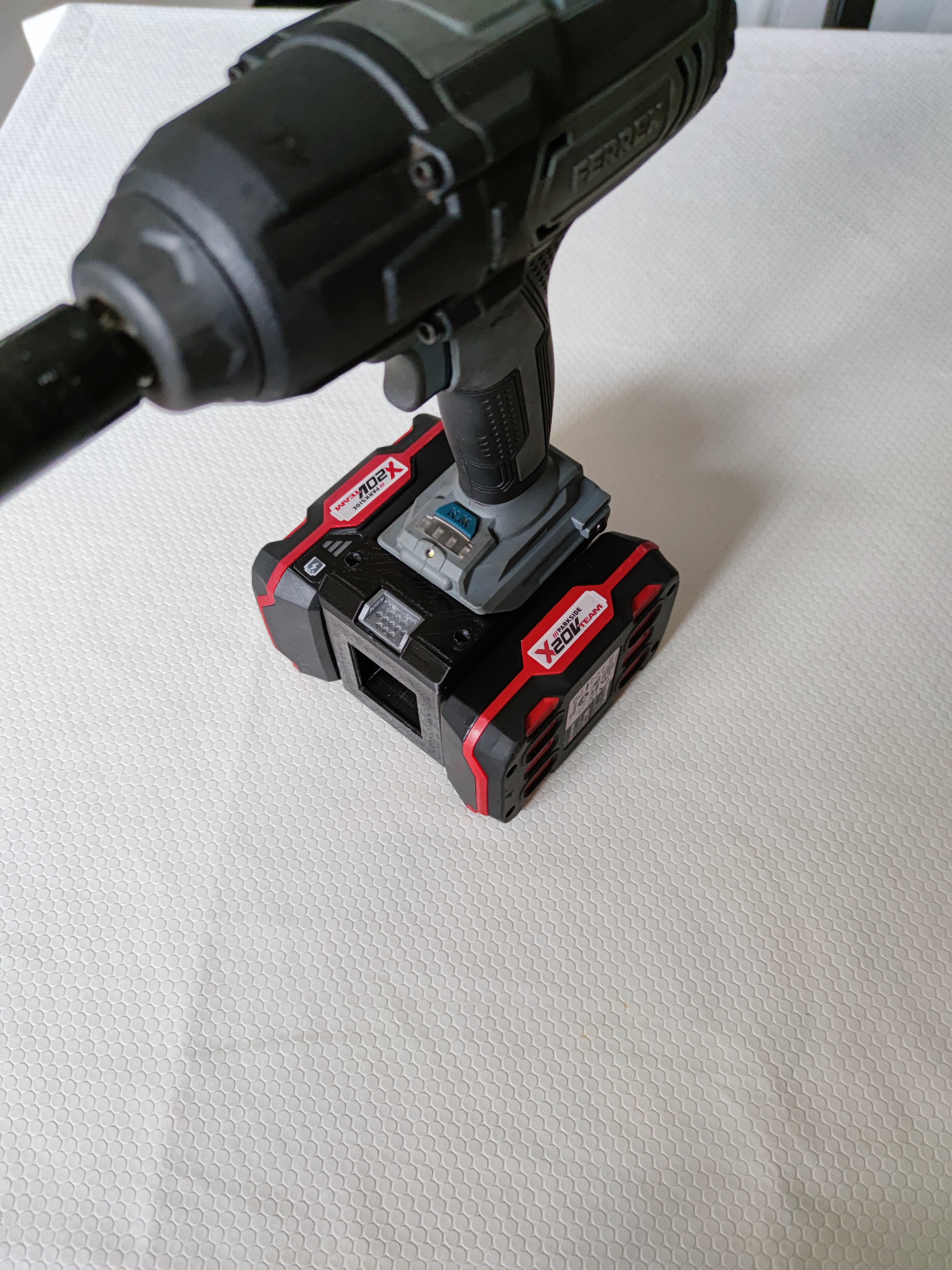

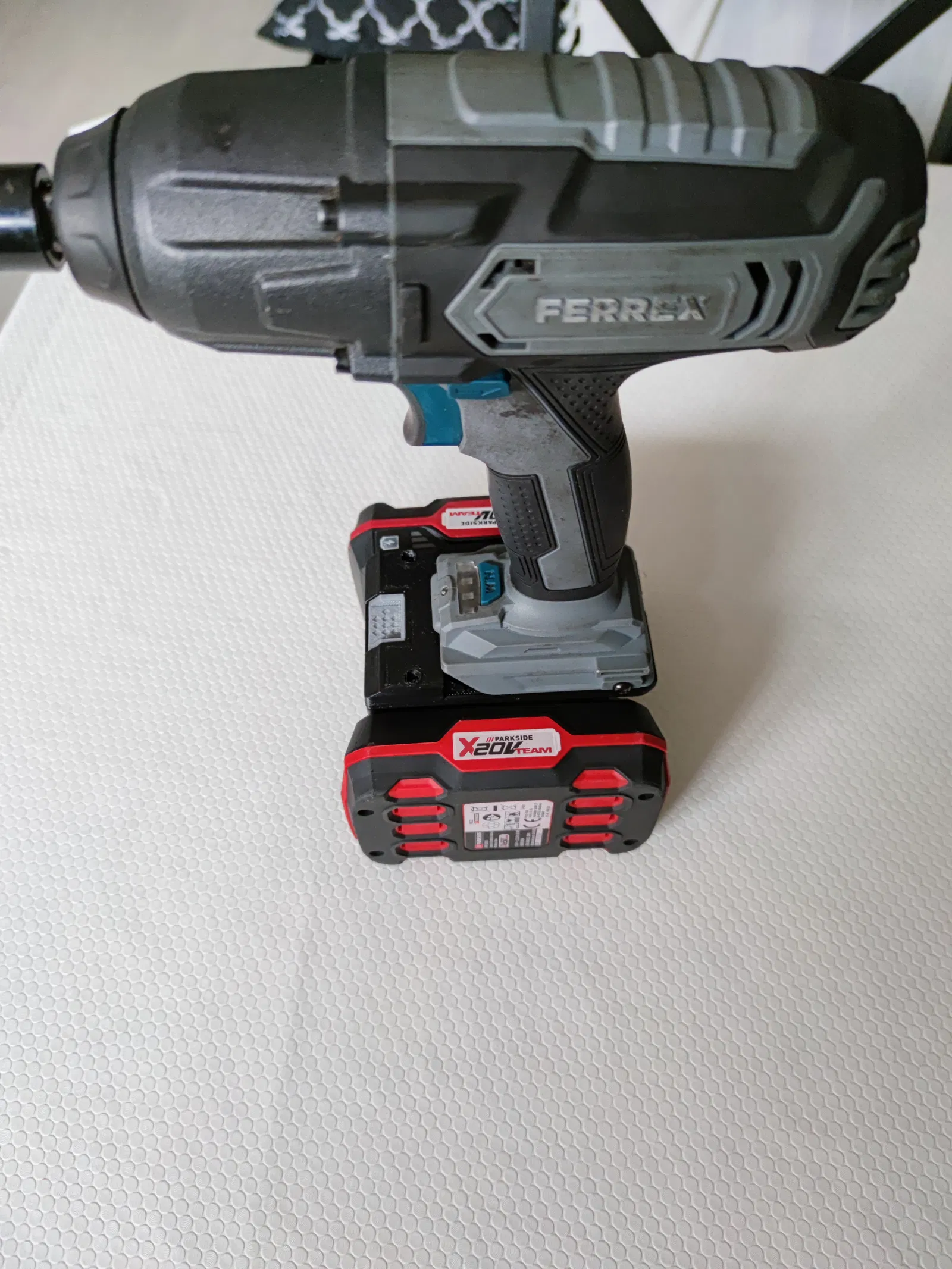

Nó cũng có thể được sử dụng trong dụng cụ Ferrex 20V. Trong trường hợp này, cường độ dòng điện sẽ tăng gấp đôi và dụng cụ sẽ hoạt động mạnh hơn và lâu hơn.

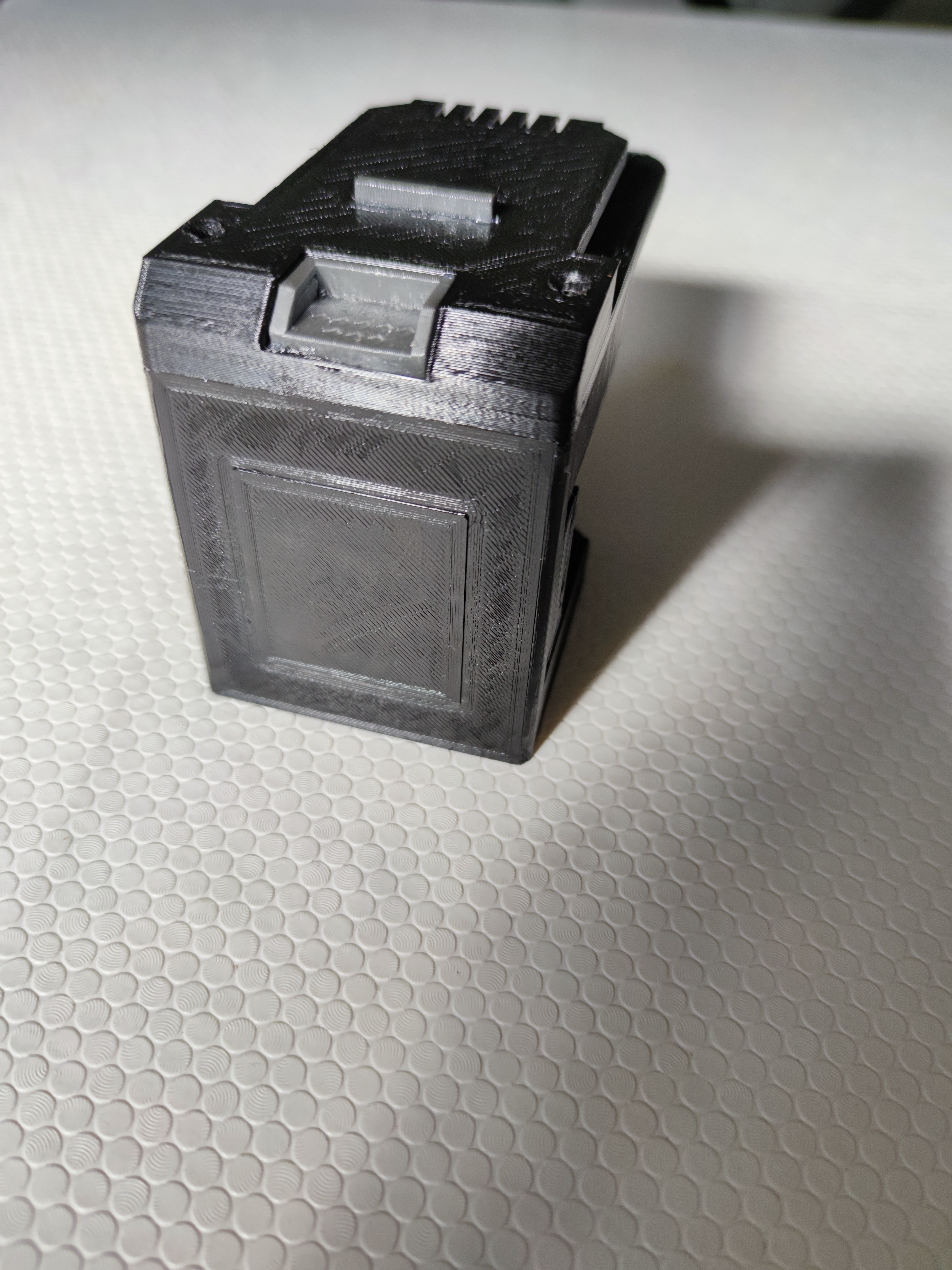

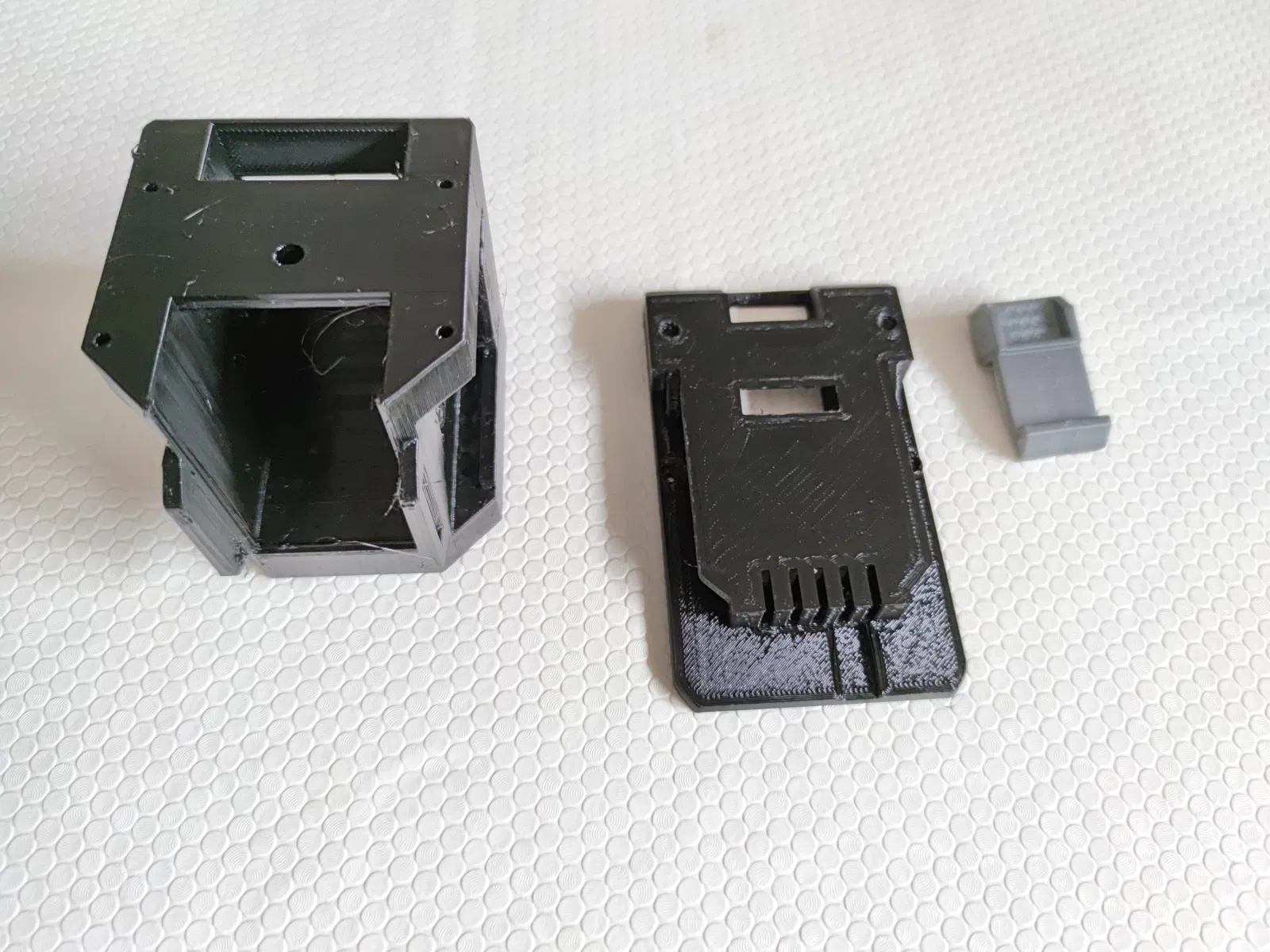

Tất cả các bộ phận được in bằng PETG với độ phân giải 0,28mm và có hỗ trợ.
Ngoài các bộ phận in, bạn sẽ cần 4 vít và 5 đầu nối BX2091C
và 5 đầu nối Spade 6,3mm
và 5 dây điện dài khoảng 10cm.
Dây dương và âm nên là 16AWG. Dây thứ năm có thể mỏng hơn vì nó dùng để truyền tín hiệu cảm biến nhiệt và không yêu cầu dòng điện đáng kể.

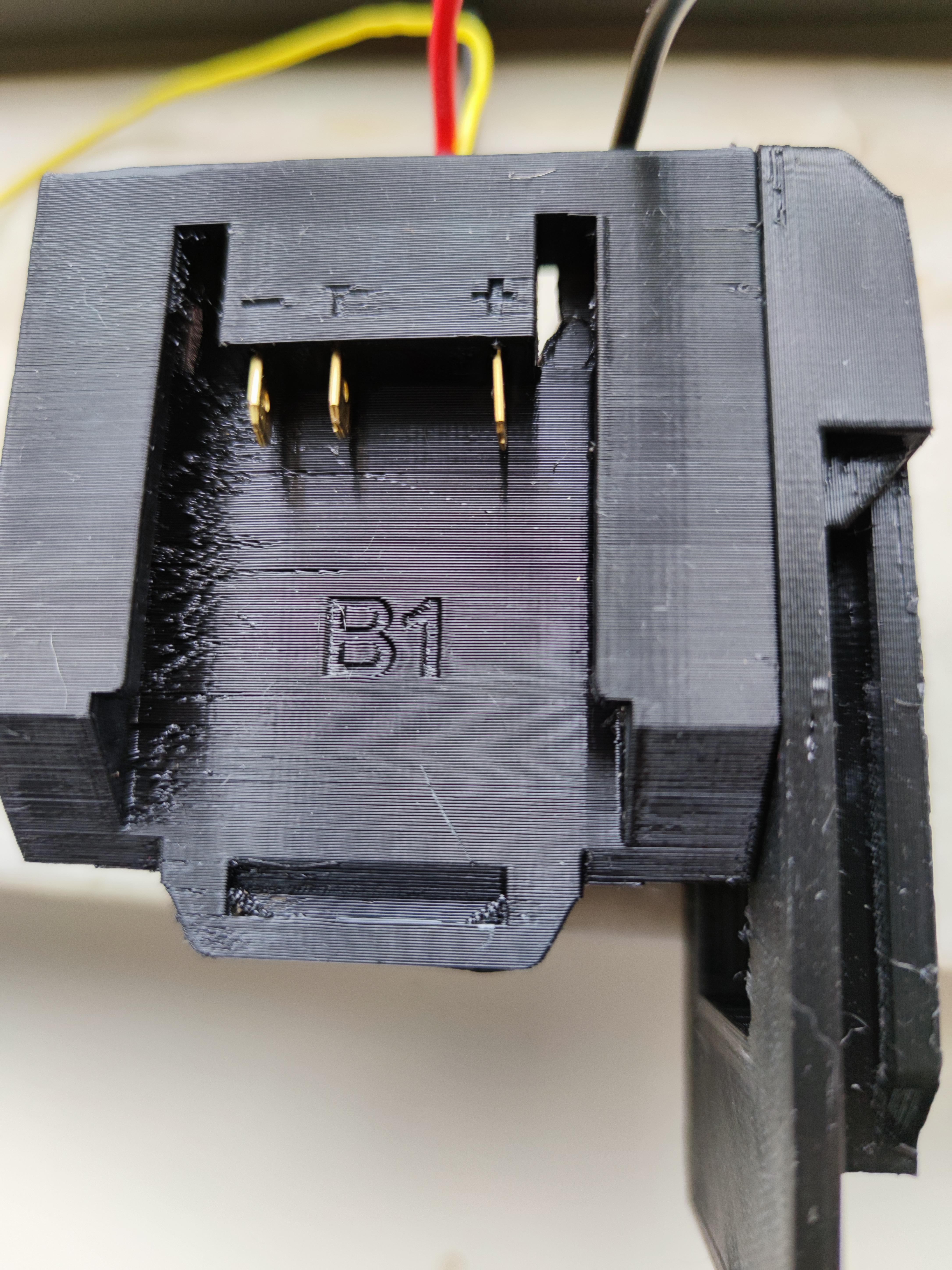

Bộ phận được dán nhãn B1 phải có 3 dây, một dây dương, một dây âm và một dây cảm biến nhiệt.
Dương được đánh dấu bằng +, âm bằng - và cảm biến bằng T.

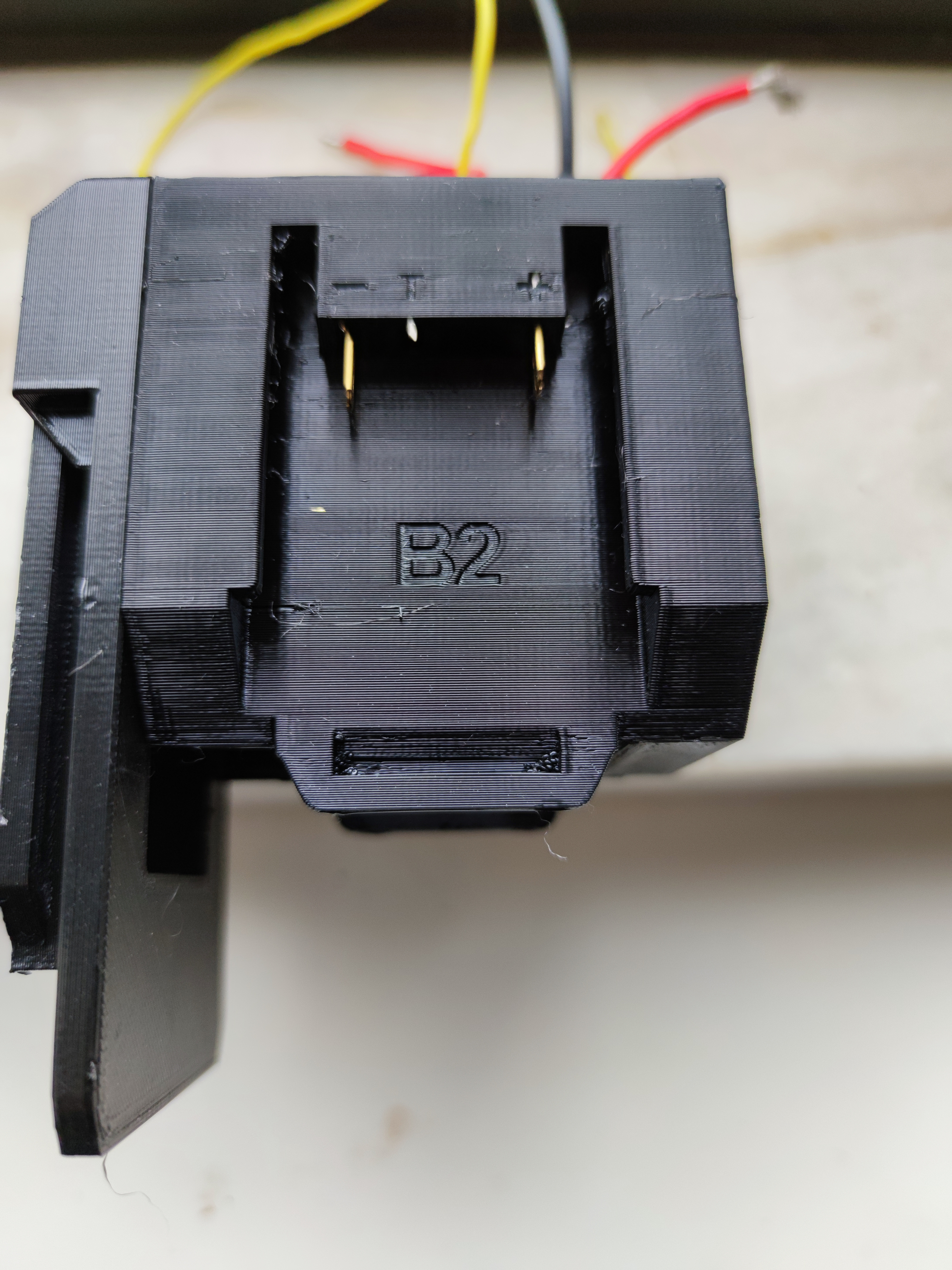

Bộ phận được dán nhãn B2 chỉ nên có dây dương (+) và dây âm (-).

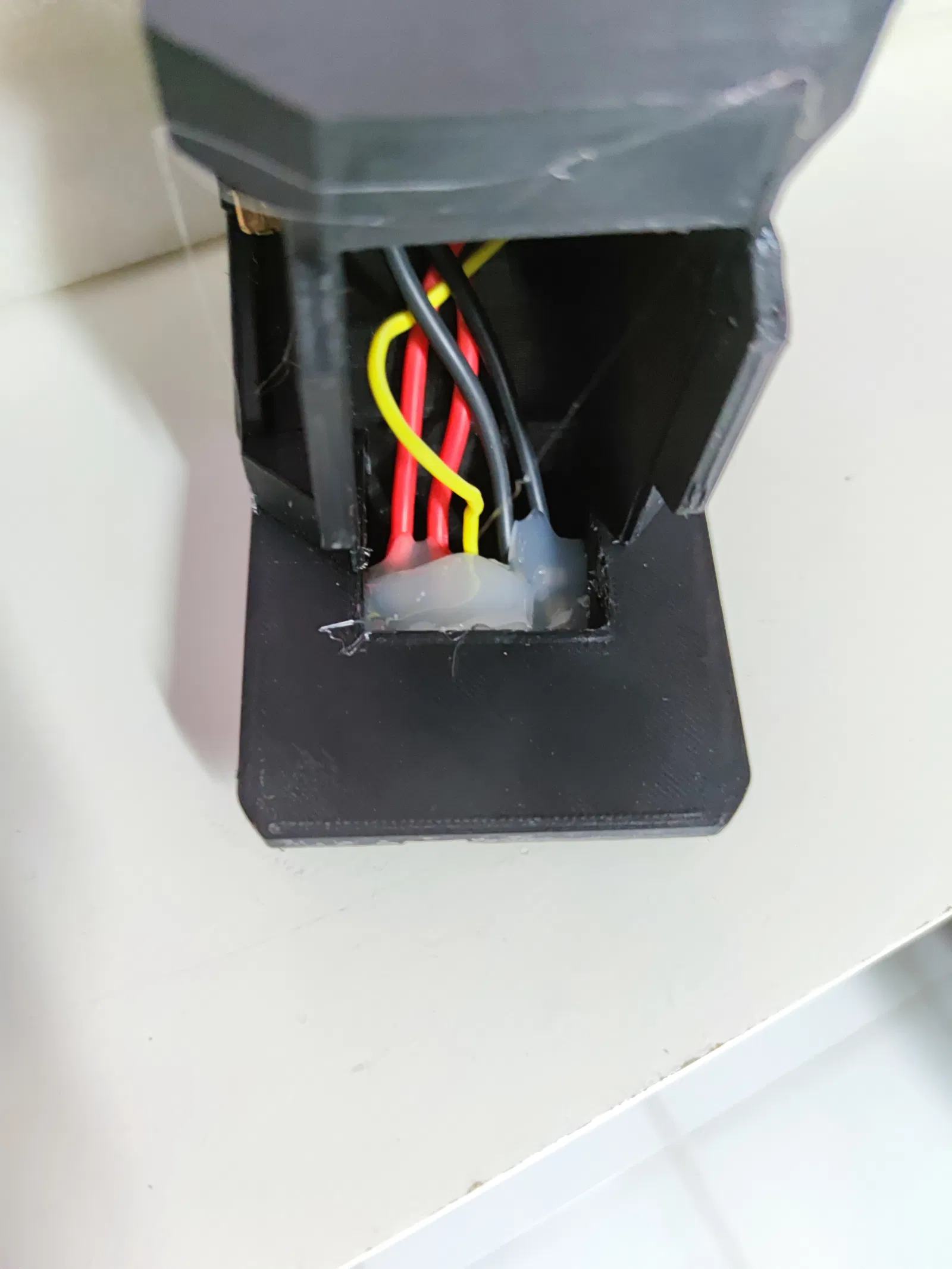

Ba dây từ bộ phận B1 phải kết nối với bộ phận Ferrex tại các khe được đánh dấu B1-, T và B1+.
Hai dây từ bộ phận B2 phải kết nối với bộ phận Ferrex tại các khe được đánh dấu B2- và B2+.

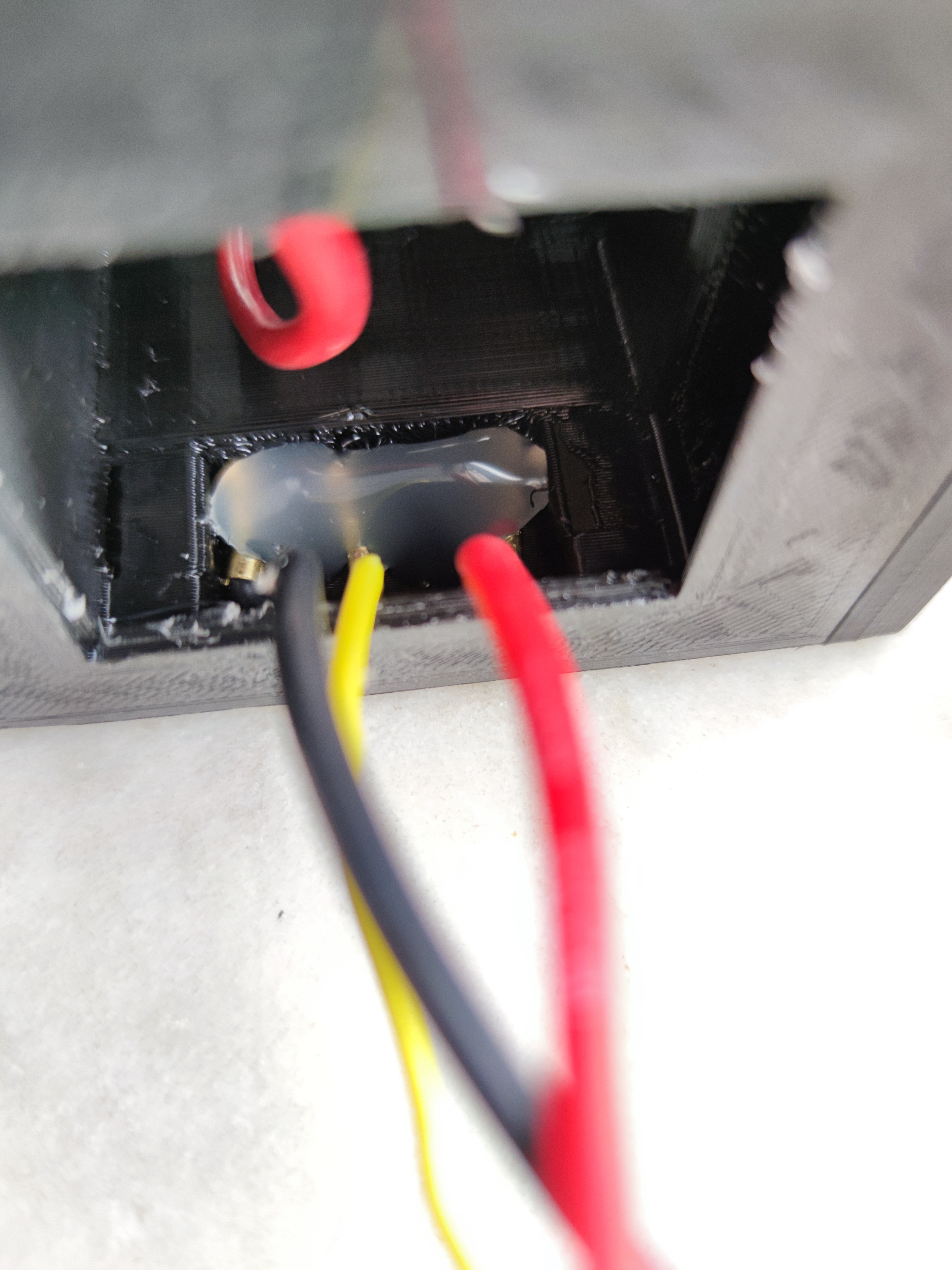

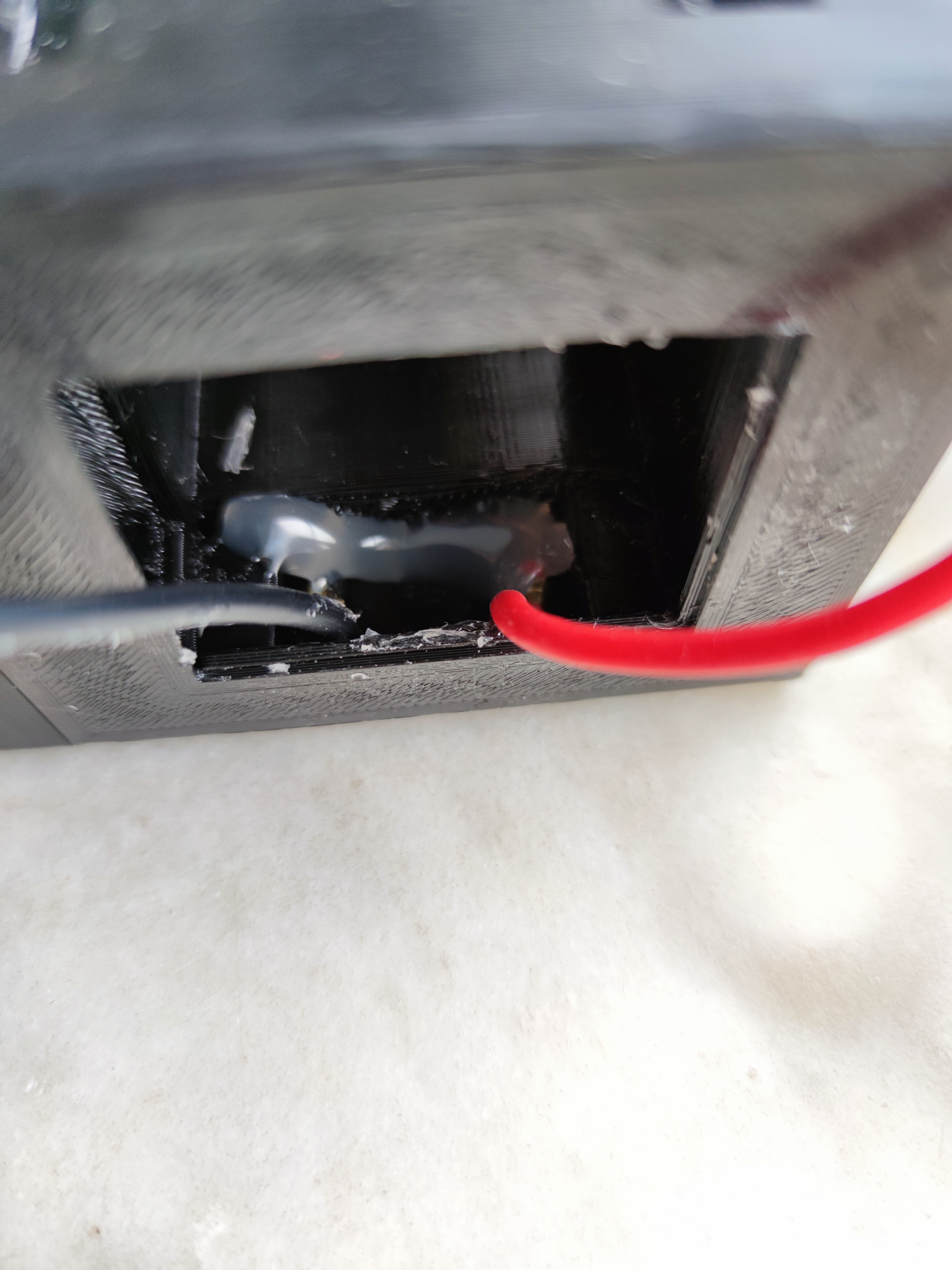

Các khe để lắp đầu nối rất chật để chúng có thể giữ nguyên vị trí cho đến khi bạn tra keo, vì vậy cần một chút nỗ lực và kiên nhẫn để lắp đầu nối.

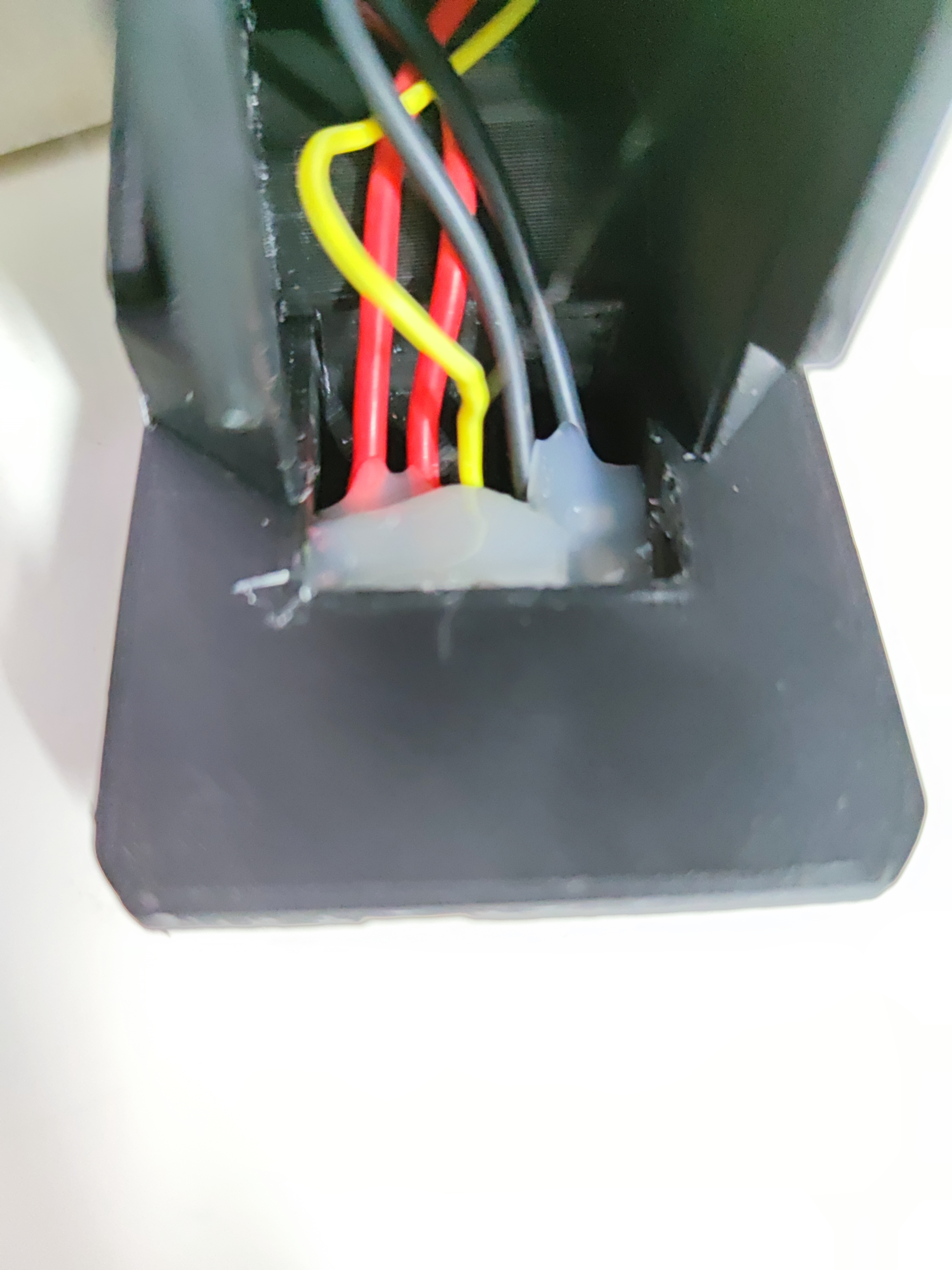

Tôi khuyên bạn nên dùng keo nóng chảy để cố định các đầu nối.
Không sử dụng bộ sạc Ferrex để sạc pin Parkside.
