Ống dẫn gió cho quạt làm mát Replicator 2X với quạt 6028

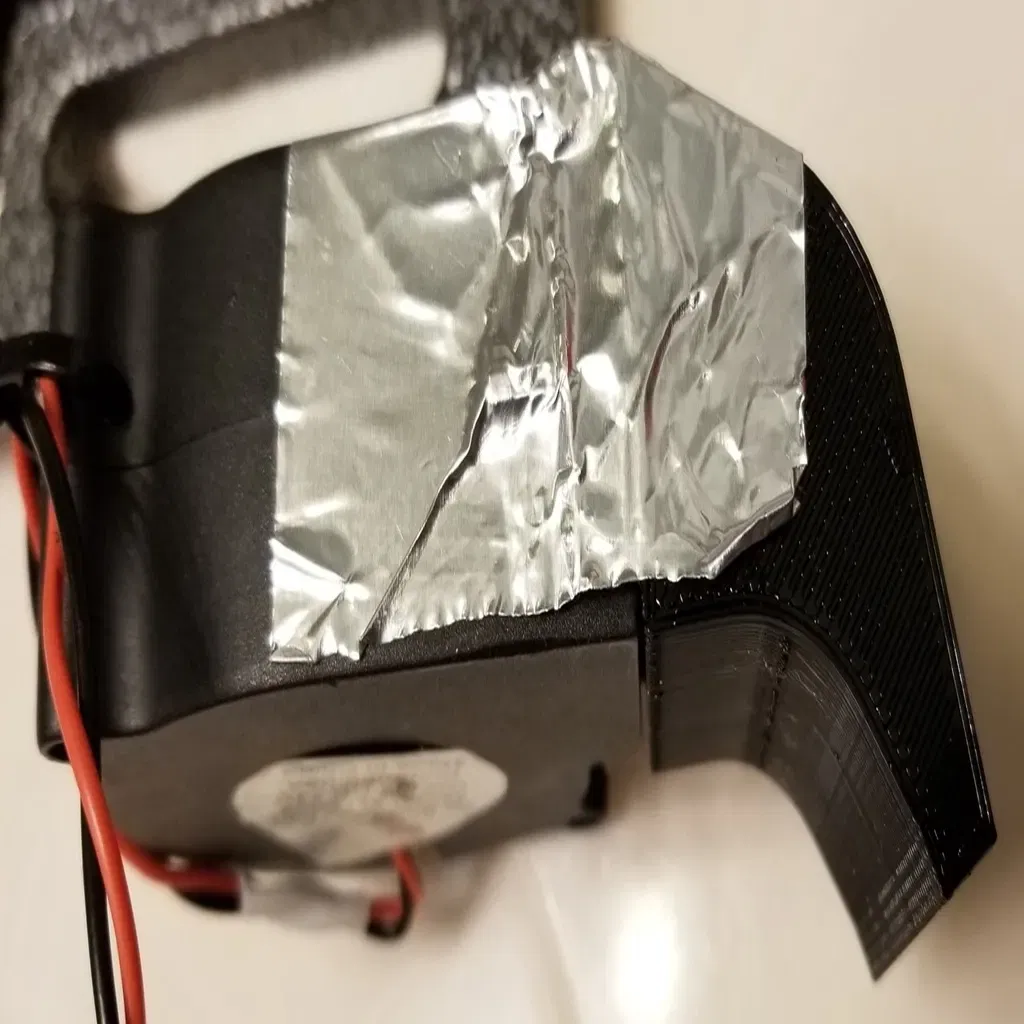

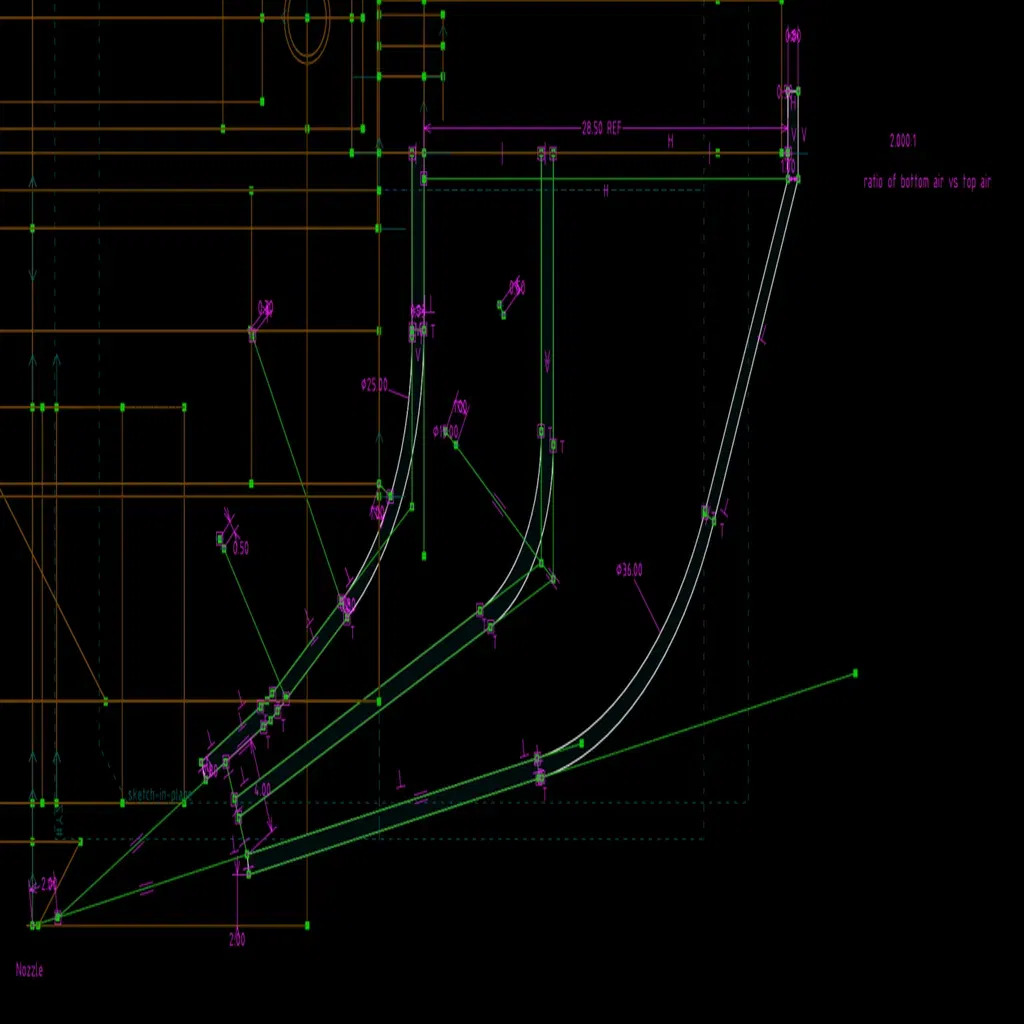

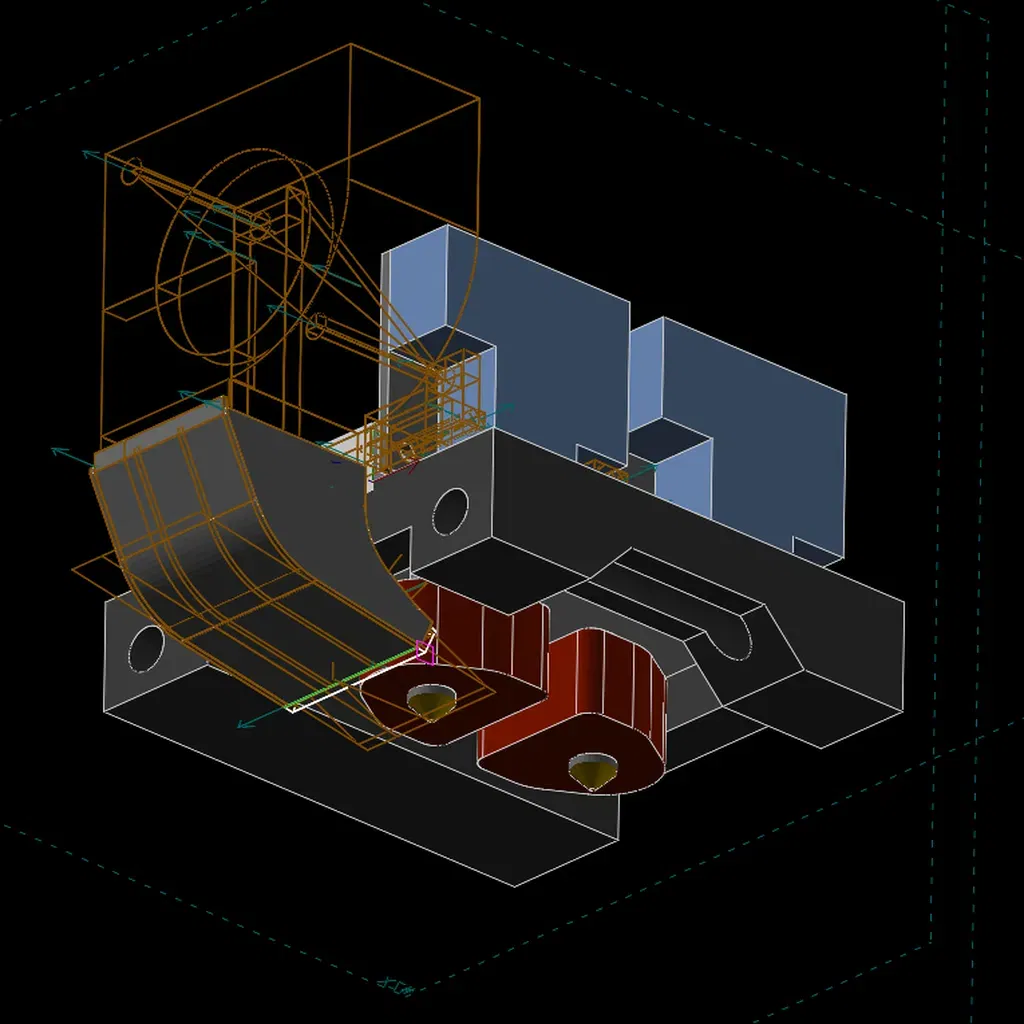

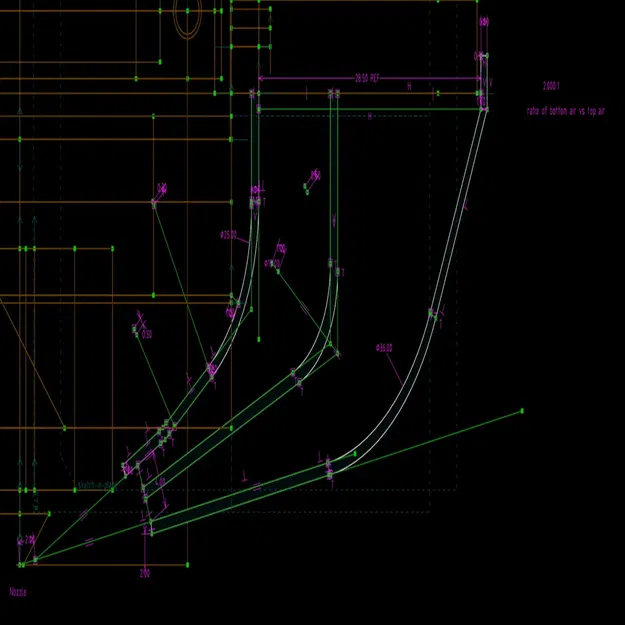

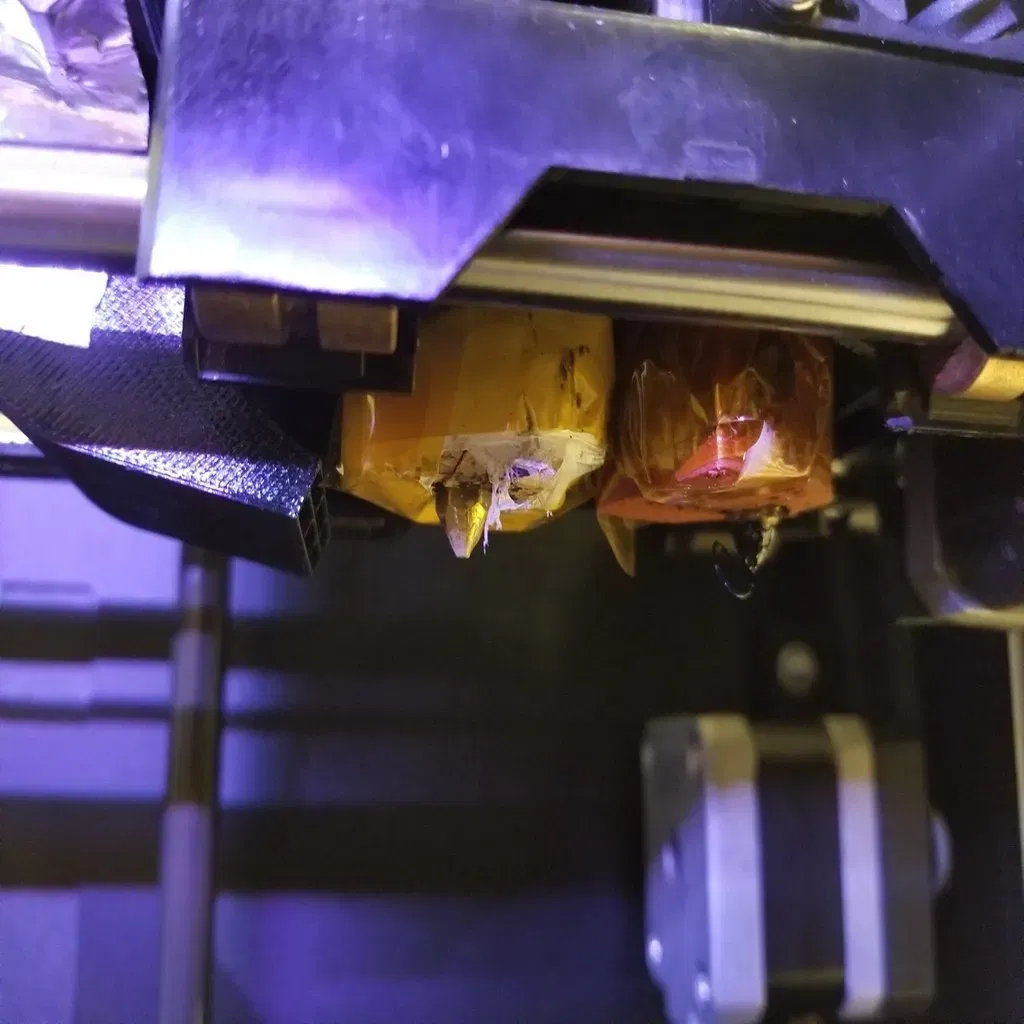

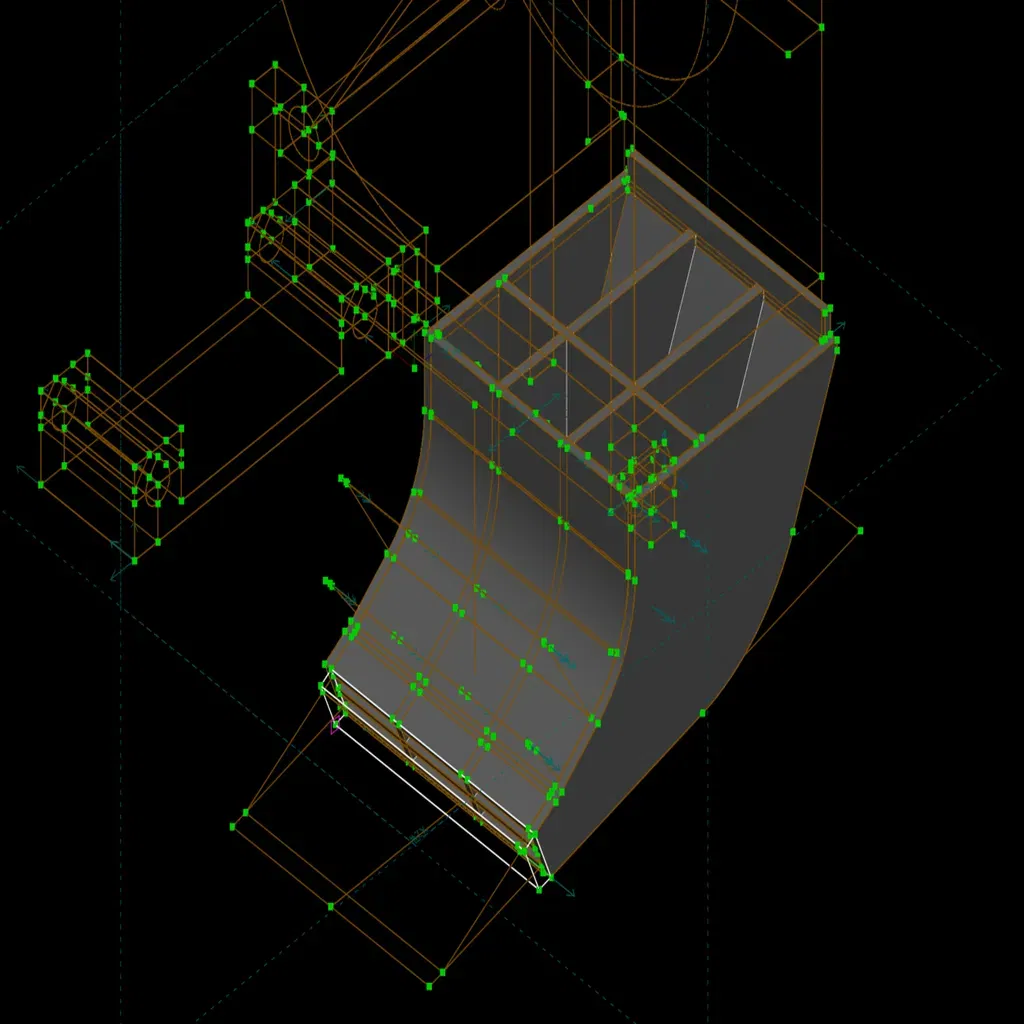

Đây là một phiên bản tương ứng với https://www.f3d.vn/3d-model/1288-gia-do-quat-lam-mat-cho-may-in-replicator-2x - nó là một ống dẫn (khá đơn giản) cho một quạt làm mát kiểu blower "6048" được gắn ở bên trái của giá đỡ đầu đùn và hướng xuống, gần như thẳng hàng với các khối nhiệt. Nó không phụ thuộc vào giá đỡ, ít nhất là về lý thuyết, vì vậy bạn nên có thể sử dụng nó hoặc điều chỉnh nó cho phù hợp với cách quạt của bạn được giữ cố định. Tuy nhiên, nó đã được thiết kế dựa trên https://www.f3d.vn/3d-model/1288-gia-do-quat-lam-mat-cho-may-in-replicator-2x nên bạn sẽ thấy điều đó trong các nguồn. Tôi đã sử dụng một quạt 6028 (kích thước đường chéo khoảng 60mm, đầu ra 28mm) vì tôi tình cờ có một quạt blower 24V 6028 từ một chiếc máy tạo độ ẩm cũ. Về lý thuyết, bạn có thể tải mô hình quạt vào SolveSpace và điều chỉnh kích thước và vị trí, sau đó tải các bộ phận khác và các thay đổi sẽ được lan truyền. Thiết kế không lý tưởng vì nó chỉ làm mát một bên và chỉ có vòi phun bên trái. Cái vòi phun bên trái hoạt động tốt với tôi (tôi giữ PLA-PRO trong đầu đùn bên trái và PETG trong bên phải), và cho đến nay tôi chỉ đối phó với việc làm mát một bên, đôi khi xoay mô hình với hướng quạt làm mát trong tâm trí trước khi in. Tôi đã làm cái này vì tôi có thể làm nó trong cùng một công cụ với giá đỡ quạt của mình và nó không quá khó để in. Việc phân chia luồng không khí nên làm cho nó tốt hơn một chút so với một ống dẫn mở rộng, tôi nghĩ, ngoài việc làm cho nó dễ in hơn. Nếu bạn làm nó, nếu bạn không đăng một "make" với hình ảnh, sẽ thật tuyệt nếu bạn để lại một bình luận nói về cách nó hoạt động - tôi thấy rằng cái này đang được tải xuống rất nhiều và tôi tò mò về cách nó hoạt động tốt như thế nào ### Cài đặt In Thương hiệu Máy In: MakerBot Máy In: MakerBot Replicator 2X Bệ In: Không Hỗ Trợ: Không Quan Trọng Độ Phân Giải: 0.2 Vật Liệu In: AmazonBasics PET-G Đen Ghi Chú: Tôi đã in cái này theo chiều ngang, với các hỗ trợ được bật chọn lọc chỉ cho cái tab lỗ vít nhỏ. Tuy nhiên, cài đặt của tôi không đủ chính xác để làm điều đó hữu ích, vì vậy nó đã không hoạt động. May mắn thay, nó đã dễ dàng bị gãy ra. Tệp 3MF được thiết lập cho eSlicer để in PET-G từ vòi phun bên phải của Rep2X. Nếu bạn in cái này theo chiều ngang, bạn sẽ muốn có hiệu suất cầu nối tốt, nhưng điều đó nên khả thi. (Tôi không có hiệu suất cầu nối rất tốt nhưng nó vẫn rất hữu ích. Về lý thuyết, tôi có thể in lại với quạt làm mát bật lên bây giờ...) Bạn có thể in nó "đứng lên" ở đầu quạt với một số hỗ trợ chọn lọc cho cạnh ban đầu: tôi đã làm điều này cho phiên bản trước của thiết kế này. Có lẽ nên sử dụng vật liệu chịu nhiệt tốt hơn PLA: tôi đã sử dụng PET-G, nhưng ABS cũng sẽ hoạt động. ### Sau khi in Gắn kết Vì tôi đã không in thành công tab vít, tôi chỉ sử dụng băng keo nhôm để kết nối ống dẫn với quạt trước khi vặn quạt vào giá đỡ. Nếu bạn làm theo cách này, hãy chắc chắn dán băng keo ở cả 4 mặt - ban đầu tôi chỉ dán 3 (như thấy trong hình) và nó đã rơi xuống/bị va đập ra ngoài theo cách nào đó sau vài ngày. ### Cách tôi thiết kế cái này Cái này được làm bằng phần mềm CAD tham số miễn phí SolveSpace. Tôi thực sự bắt đầu bằng cách liên kết/tham chiếu mô hình cho giá đỡ quạt, đó là lý do có rất nhiều tệp SolveSpace trong cái này: đó là tất cả các tệp cho giá đỡ quạt, cộng với tệp cho ống dẫn (whole-thing-3.slvs) Có, nó bị thiếu các ràng buộc và hơi chậm để sửa đổi: đó là một mô hình khá phức tạp. Hầu hết các phần của hồ sơ có thể được kéo xung quanh để điều chỉnh. ### Thông tin thêm Để biết thêm chi tiết về làm mát phần của Replicator 2X, vui lòng xem giá đỡ quạt mà tôi đã đăng, đã được liên kết nhiều lần ở trên.
