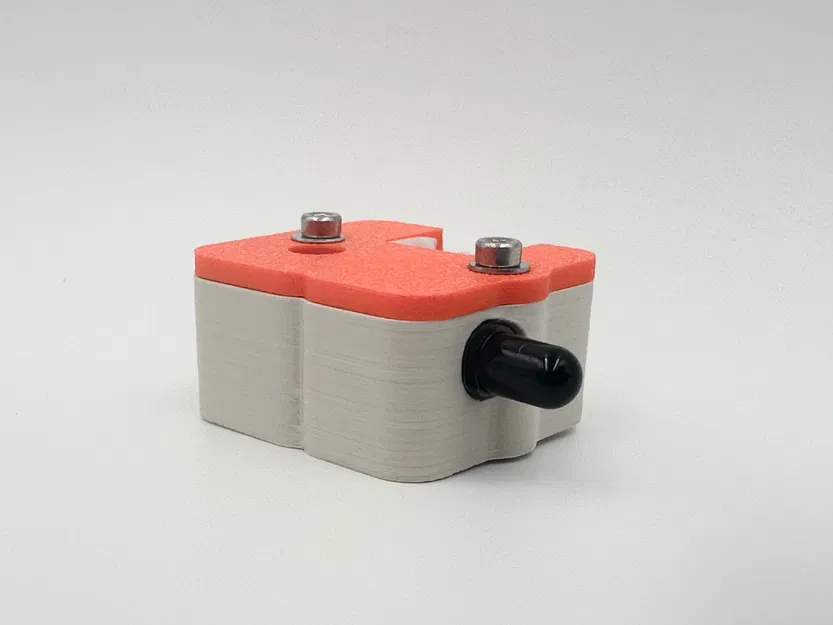

Vỏ Cảm Biến Lửa Seeed Grove

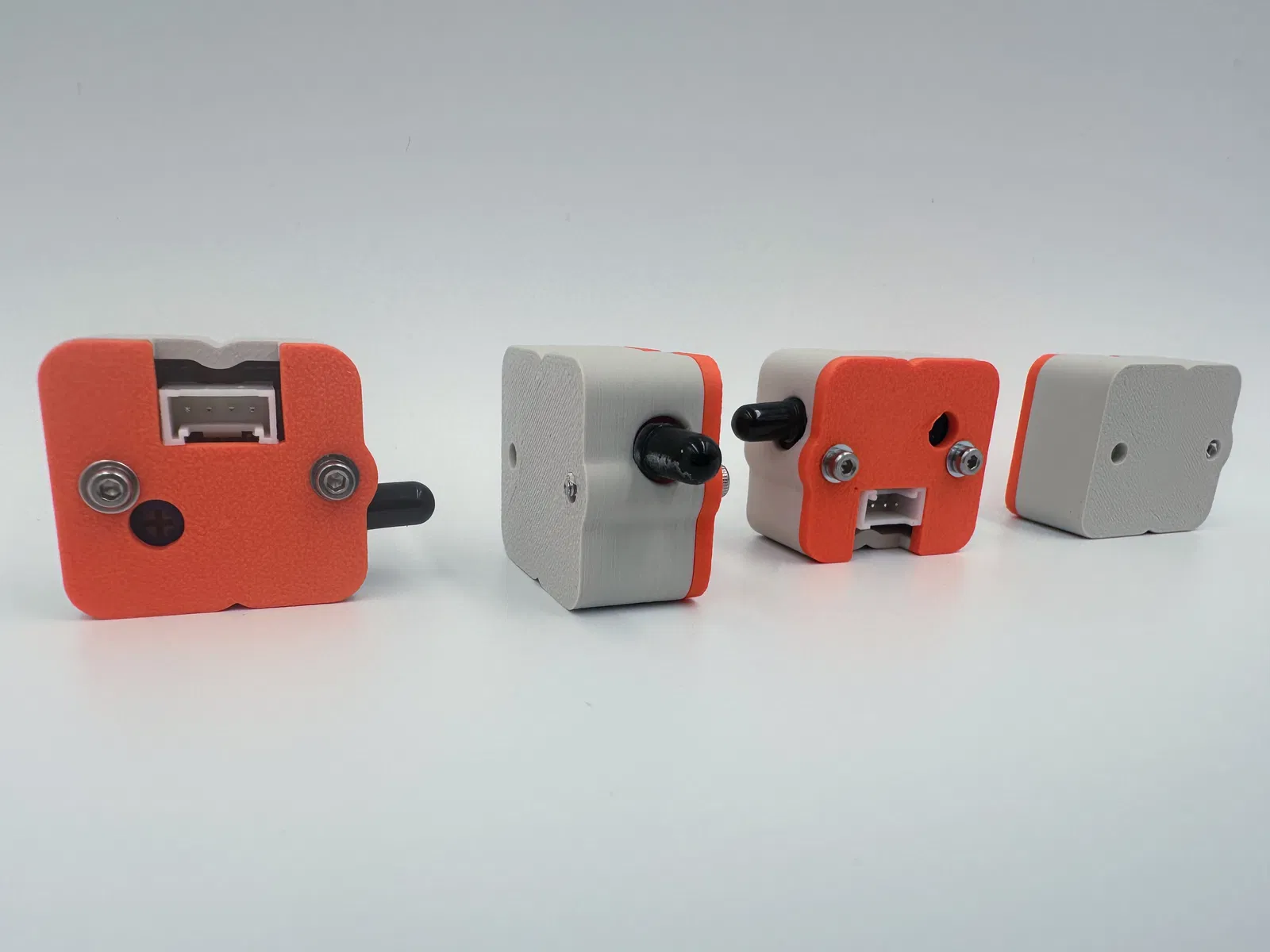

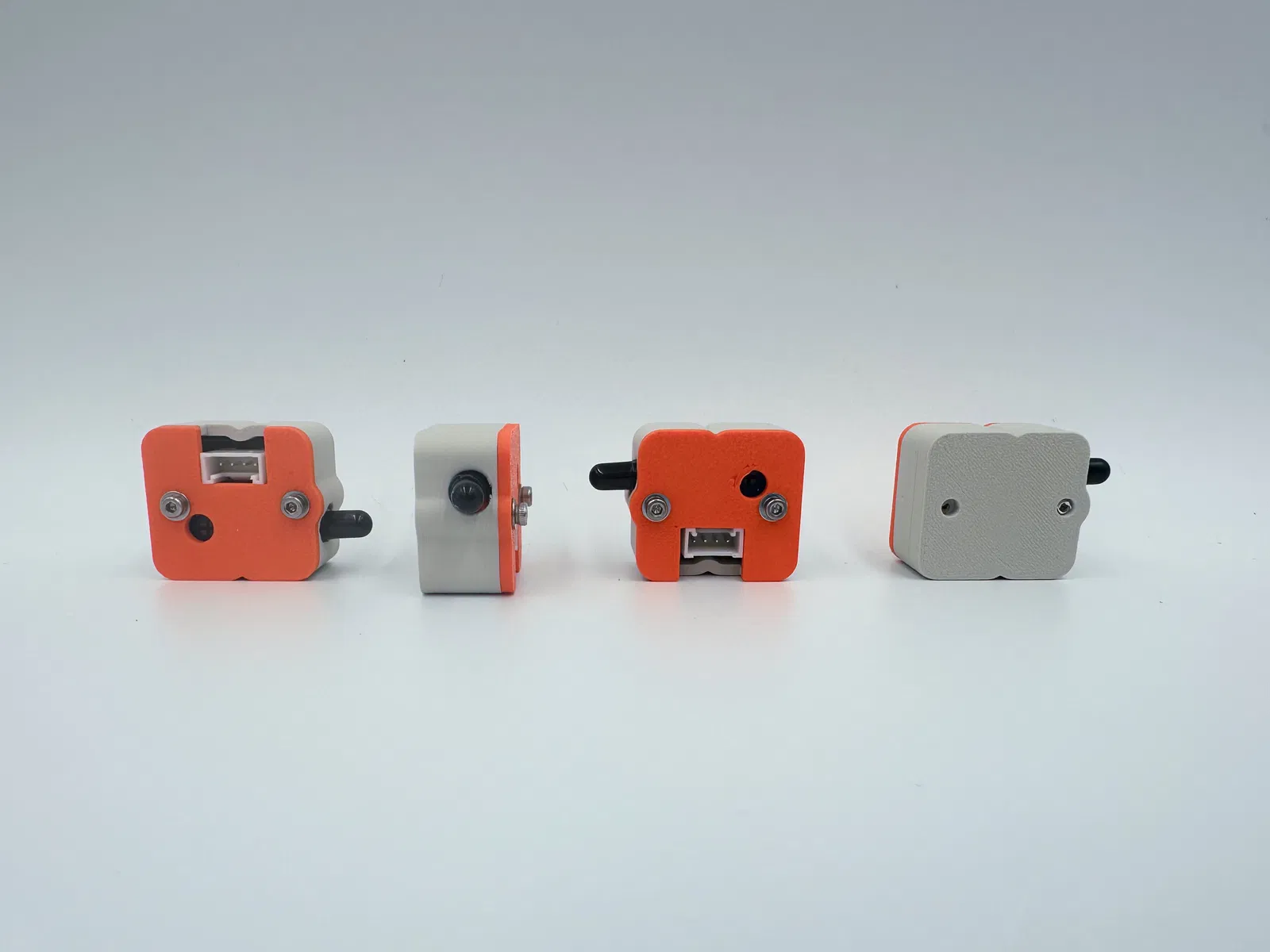

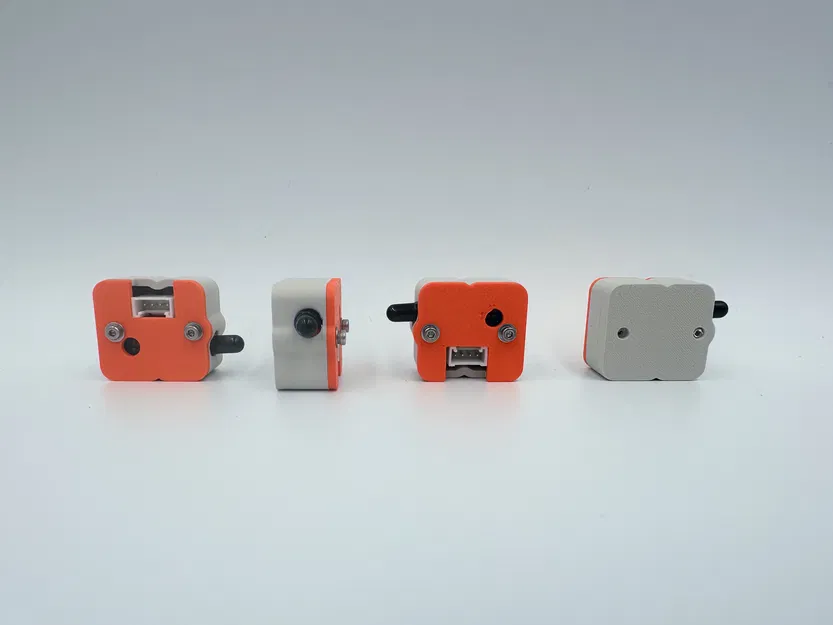

Tui đang thử nghiệm với cảm biến lửa, hy vọng sẽ cải thiện được độ an toàn cho thiết bị laser và đã chọn cảm biến này để sử dụng cho dự án. Tui cần một cái vỏ cho nó với nhiều tùy chọn khác nhau, nên tui làm ra cái này đây!

Thiết bị này có thể dùng trong ESPHome như một cảm biến nhị phân. Đây là cách bạn có thể cấu hình nó trên GPIO1:

binary_sensor:

• platform: gpio pin: GPIO1 name: "Flame Sensor 1" id: pefs1

Tui không đảm bảo về độ an toàn hoặc độ chính xác của thiết bị này và mọi ứng dụng an toàn phòng cháy chữa cháy mà bạn sử dụng nó đều không thuộc trách nhiệm của tui.

Cần để lắp ráp:

• 2x ốc vít M2 Ruthex/CNC Kitchen hoặc các loại có kích thước tương tự
• 2x vòng đệm M2
• 2x ốc M2 - M2x12 có thể dùng được, nhưng nếu ốc vít bị thụt vào quá sâu thì bạn cần loại dài hơn
• Cảm biến nhiệt Grove

Phiên bản đế từ tính: Bạn có thể dùng một hoặc hai nam châm vuông hoặc tròn 8x2mm. Nam châm nhỏ hơn cũng vừa nhưng sẽ yếu hơn.

Phiên bản đế bắt vít: Lỗ cho ốc vít trên đế rộng 5mm. Đừng dùng đầu ốc có chiều cao hơn khoảng 4mm mà không cẩn thận để tránh làm chập các tiếp điểm bên dưới.

Lắp ráp

Lắp hai ốc M2 vào phiên bản đế bạn chọn.

Nếu bạn đang dùng phiên bản đế bắt vít, hãy gắn nó vào vật bạn muốn với một con ốc ngay bây giờ.

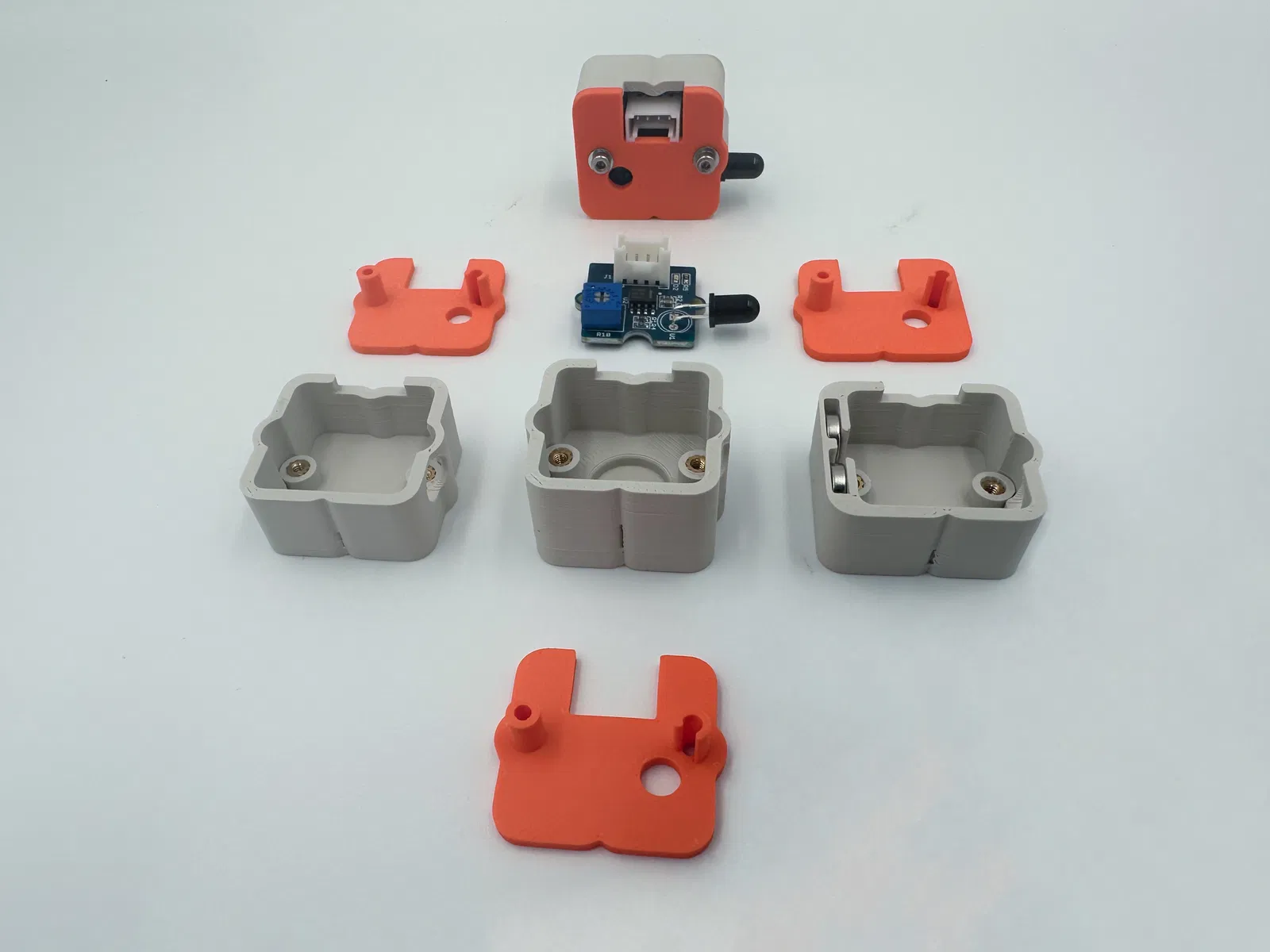

Nếu bạn đang dùng phiên bản đế nam châm, hãy lắp hai nam châm tròn 8x2mm vào các khe như hình bên phải.

Cẩn thận lắp cảm biến lửa vào thân chính. Không phải tất cả chúng đều được làm giống nhau về cách lắp ráp, vì vậy bạn có thể cần phải di chuyển nhẹ cảm biến trên bo mạch.

Ngoài ra, mẫu bo mạch của tui như hình bên phải không chính xác, vui lòng bỏ qua vị trí các linh kiện của nó.

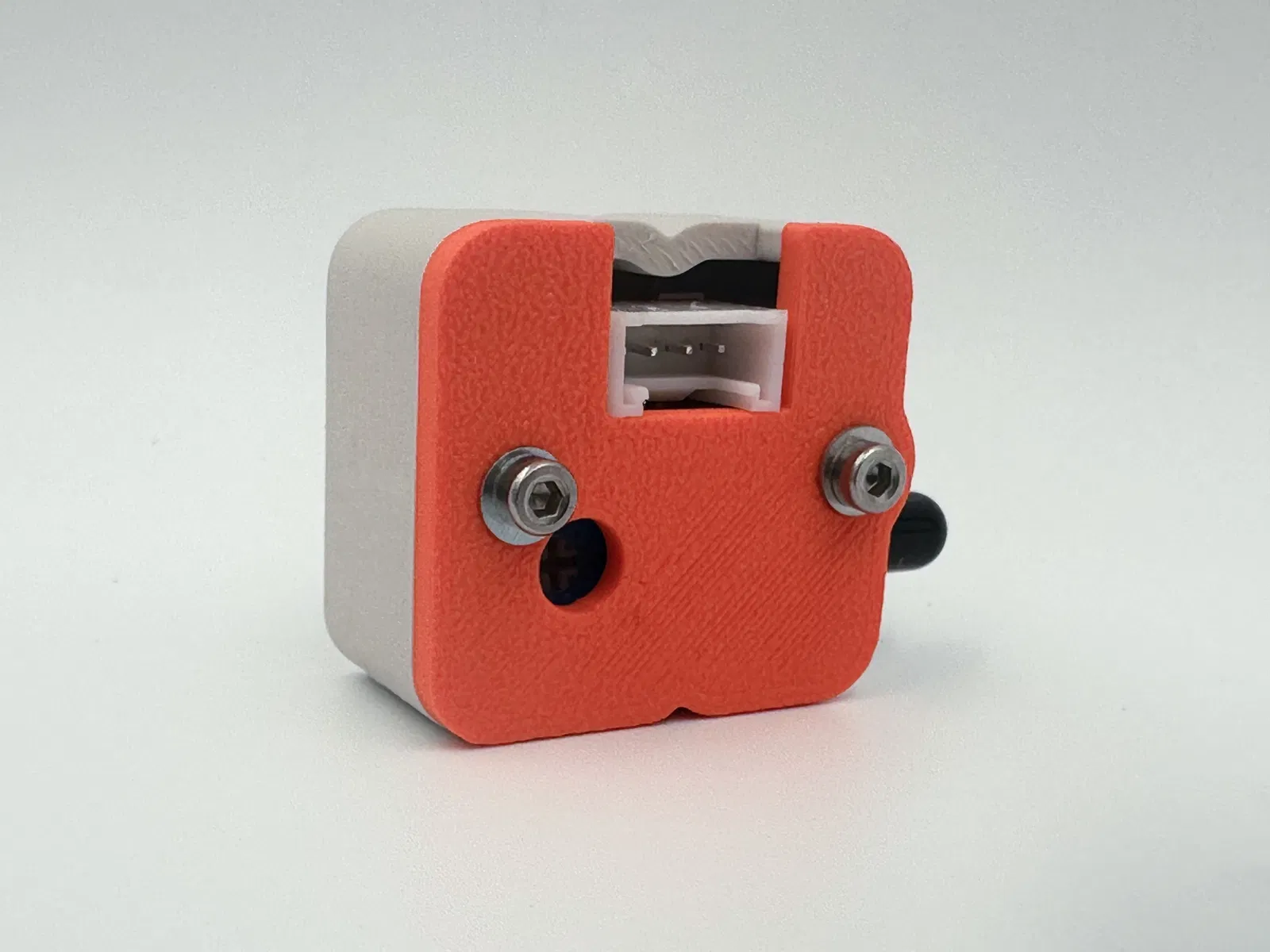

Gắn nắp vào đế. Lỗ lớn sẽ thẳng hàng với đầu cắm trên bo mạch. Vặn chặt bằng hai ốc và vòng đệm.

Chúc mừng, bạn đã hoàn thành việc lắp ráp!

Phiên bản

2024012601: Lỗ trên nắp được phóng to để vừa với cáp grove có kẹp an toàn.

2024012501: Phiên bản đầu tiên
