Bộ Truyền Động Dây Curoa Tùy Chỉnh Cho Giai Đoạn 1 Xe RC Drift 1/10

Lưu ý: việc sử dụng bộ truyền động bằng dây curoa thay cho bánh răng sẽ đảo ngược chiều quay của bánh xe. Bạn cần phải đảo chiều bánh răng trong bộ truyền động hoặc lập trình lại ESC để khắc phục điều này

CHỈNH SỬA:

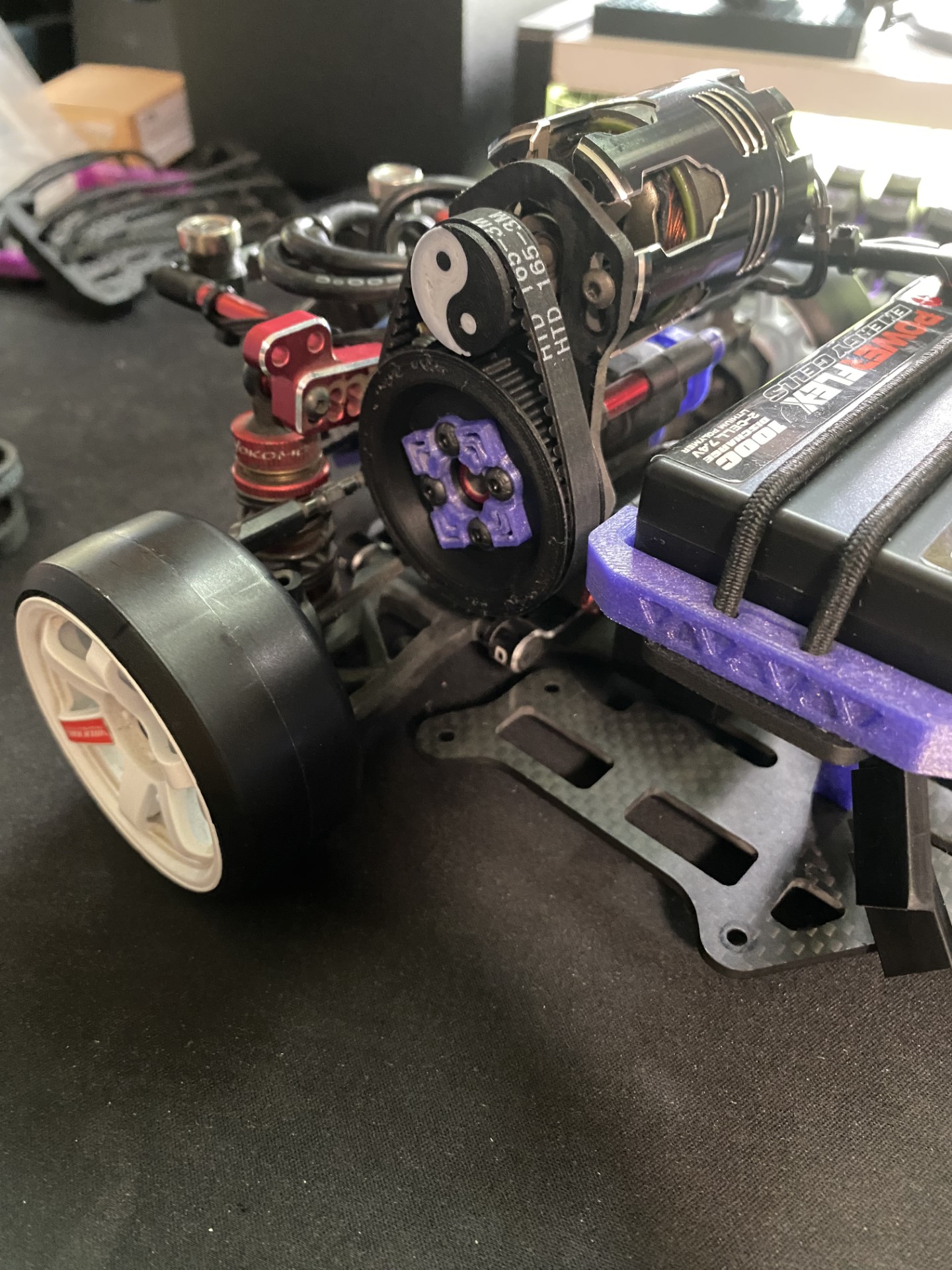

26/1/24: Đã thêm STL đa khối cho bánh răng dẫn động hình âm dương (yin/yang pinion)

_ ropical-----------------------------------------------------------------------------------_

Link tài liệu Onshape: https://cad.onshape.com/documents/5078fe1a99d483451fe5524b/w/131b85a4cdf3c4e34dbaccad/e/f559c2146bbfe38831e44b5a

Dây curoa: https://www.fingertechrobotics.com/proddetail.php?prod=ft-belt

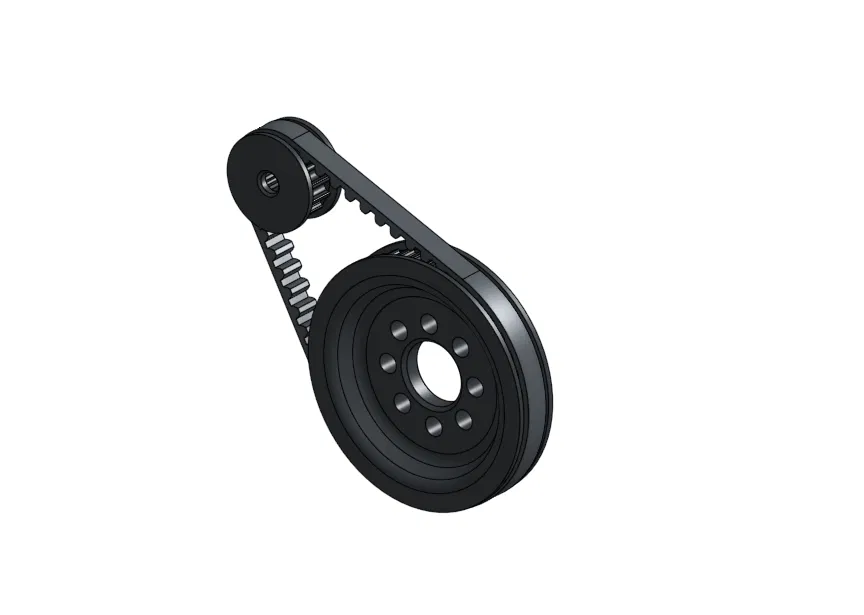

Đây là bộ puly giúp chuyển đổi xe RC drift của bạn sang sử dụng bộ truyền động bằng dây curoa ở giai đoạn đầu. Các rãnh puly là chuẩn HTD 3mm, nhưng tui khuyên dùng chung với dây curoa S3M để giảm ma sát. Tui đã thử nghiệm và không thấy có sự khác biệt đáng kể về cách in các rãnh này.

Puly 50T là điểm khởi đầu tốt cho cấu hình 15T/40T trên các puly.

Lưu ý về bánh răng dẫn động (Pinion):

Bánh răng dẫn động có thể tùy chỉnh từ 14-20T và được thiết kế để gắn lên bánh răng 14T/48P. Vui lòng in đúng kích thước để đạt hiệu suất tốt nhất.

Lưu ý về bánh răng chủ động (Spur):

Bánh răng chủ động có thể tùy chỉnh từ 36-48T và có vòng tròn lỗ bu lông 8x16mm để phù hợp với hầu hết các khung gầm drift.

Nhắc lại, vui lòng in đúng kích thước để đạt hiệu suất tốt nhất.
