Giá đỡ card tương thích Apple DOS/PC cho Quadra

Card tương thích DOS/PC từ Quadra 610 hoặc Power Macintosh 6100 có thể được lắp đặt trên bất kỳ máy nào có khe cắm PDS 040. Điều này bao gồm Quadra 650, 700, 800, 900 và 950. Tuy nhiên, trên các máy này, tấm I/O phía sau không khớp với card. Bạn có thể lắp đặt và chạy dây cáp ra phía sau, nhưng điều này có thể khiến card bị rút ra ngoài ý muốn khi đang bật, điều này có thể làm hỏng card hoặc Macintosh. Giá đỡ này gắn vào card thay cho giá đỡ I/O ban đầu và cố định nó vào vị trí thông qua mặt trước của khe cắm NuBus thẳng hàng và lỗ ở phía sau máy. Dây cáp có thể được kẹp cố định bằng dây rút.

Để lắp ráp:

1. Tháo tấm I/O ban đầu khỏi card.
2. Lắp giá đỡ dưới vào card bằng 2 vít M3x20mm và 2 đai ốc lục giác M3.
3. Luồn dây cáp qua lỗ I/O phía sau trên vỏ máy và kết nối nó với card.
4. Dùng dây rút cố định dây cáp tại khe được cung cấp.

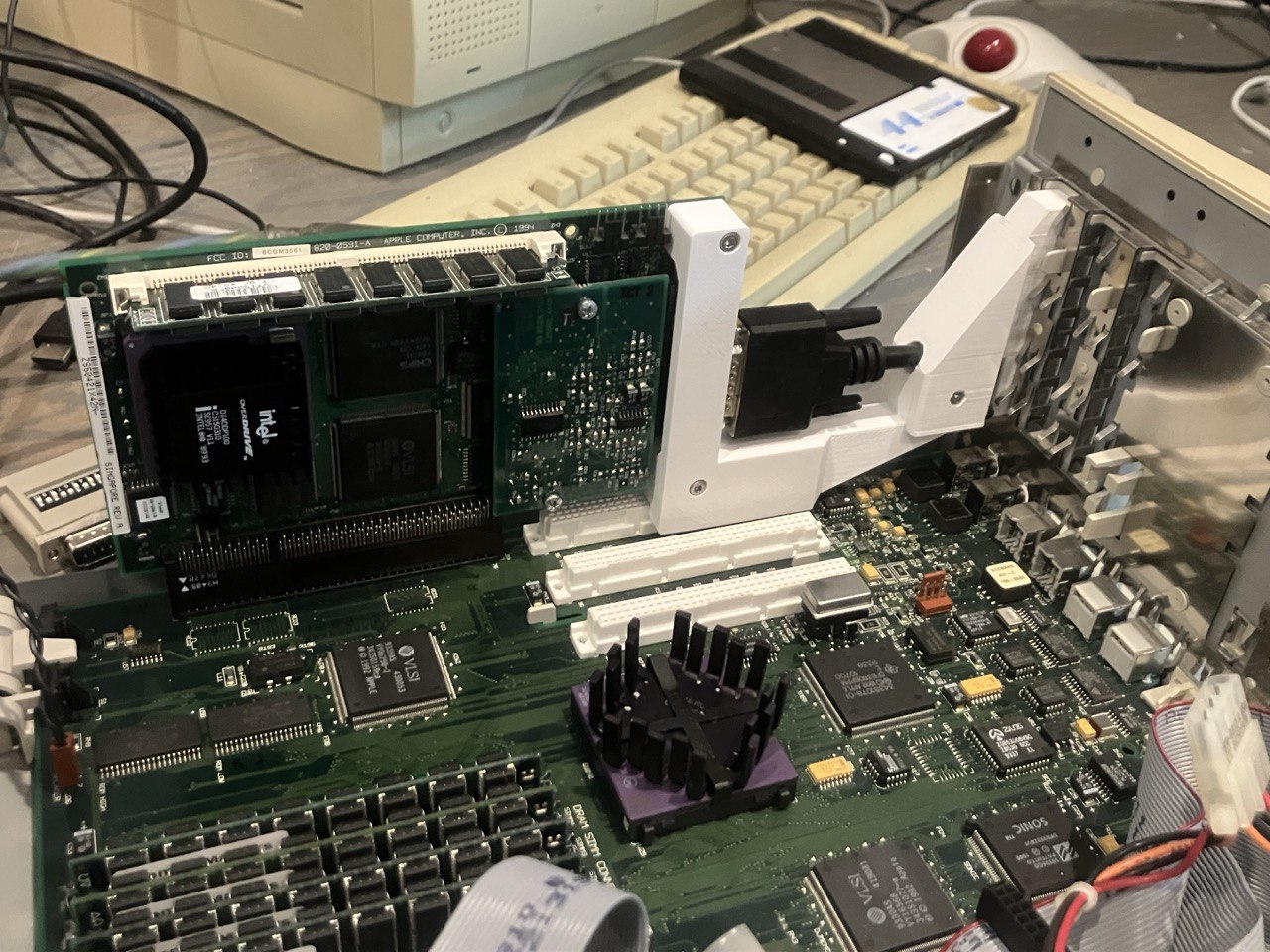

5. Lắp card đã gắn giá đỡ vào khe PDS. Giá đỡ sẽ nằm phía trên mặt trước của khe NuBus thẳng hàng và ở dưới cùng của lỗ I/O phía sau máy.
6. Lắp một đai ốc lục giác M3 vào khe được cung cấp trên giá đỡ trên.

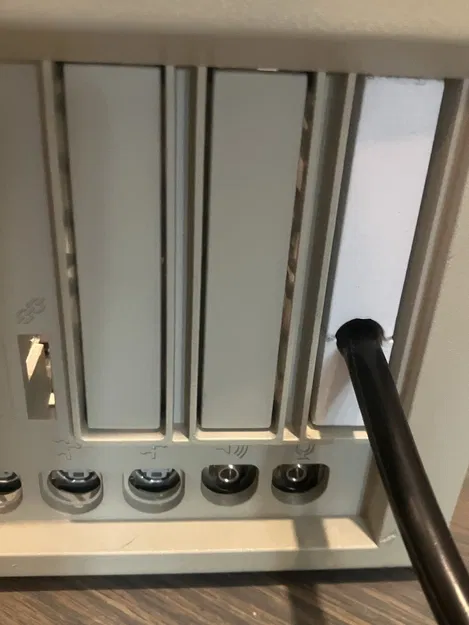

7. Trượt giá đỡ trên vào vị trí và cố định nó bằng vít M3x20mm. Nó nên khớp chặt với phần trên của lỗ I/O phía sau.

Tôi chỉ thử nghiệm giá đỡ này trên Quadra 650 với dây cáp bên ngoài. Tôi không biết liệu nó có khớp đúng với các máy Quadra được hỗ trợ khác hoặc dây cáp gốc hay không. Tôi đã cung cấp các tệp STEP cho mô hình này để có thể chỉnh sửa dễ dàng nếu cần để phù hợp với phần cứng khác.

In với bộ hỗ trợ.
