Giá Đựng Giấy Ghi Chú Tòa Nhà Sân Bay Trực Thăng

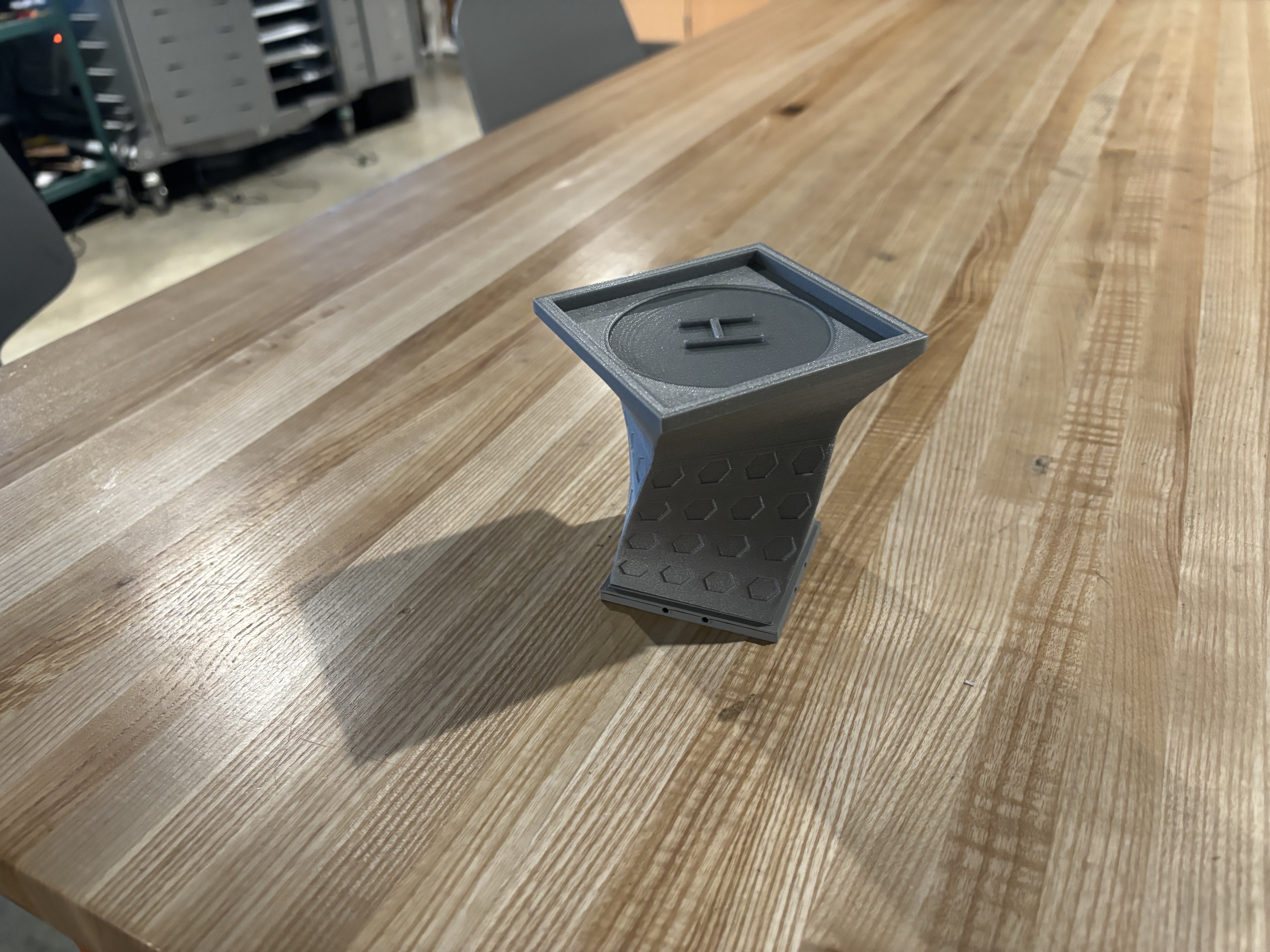

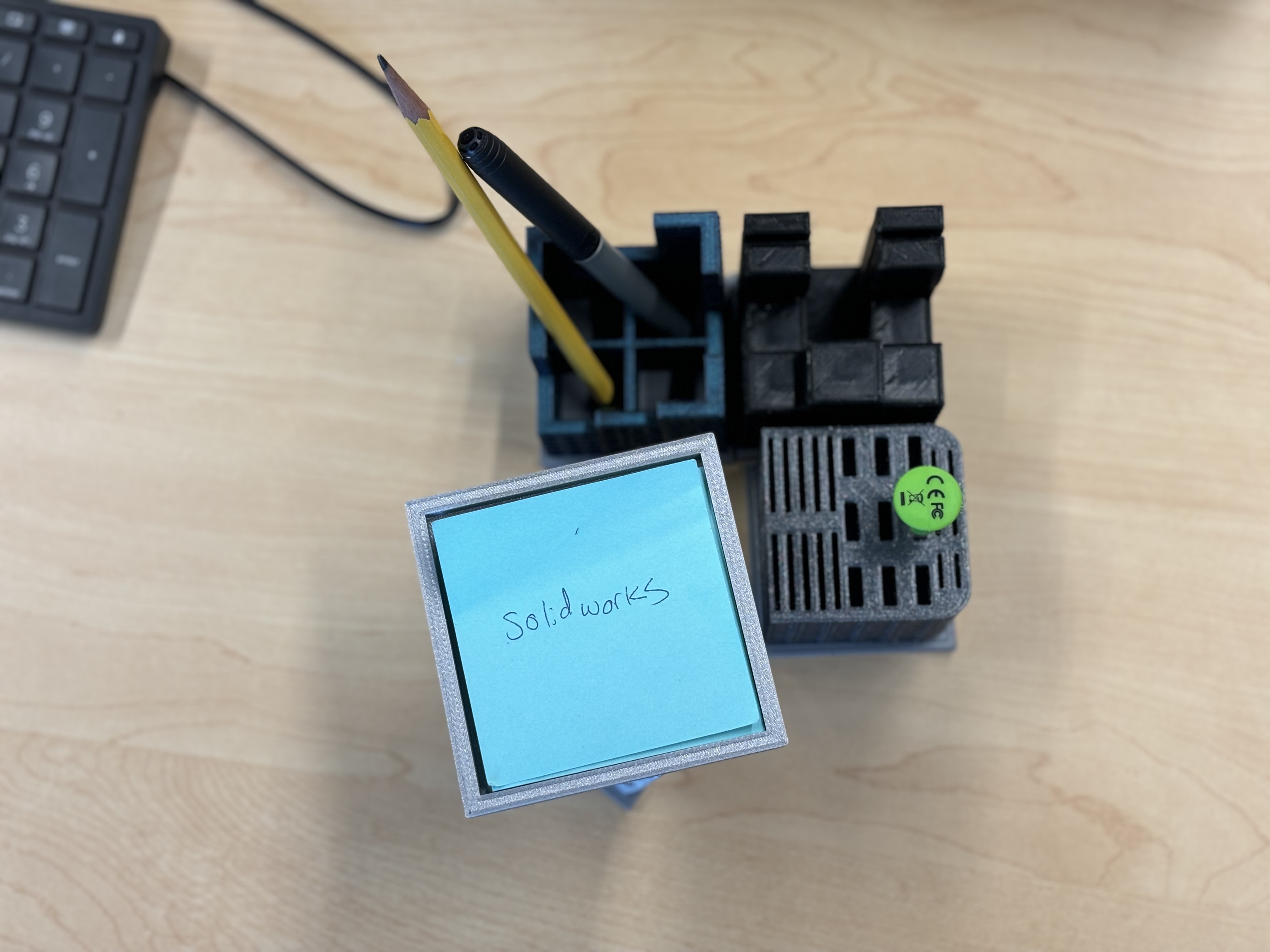

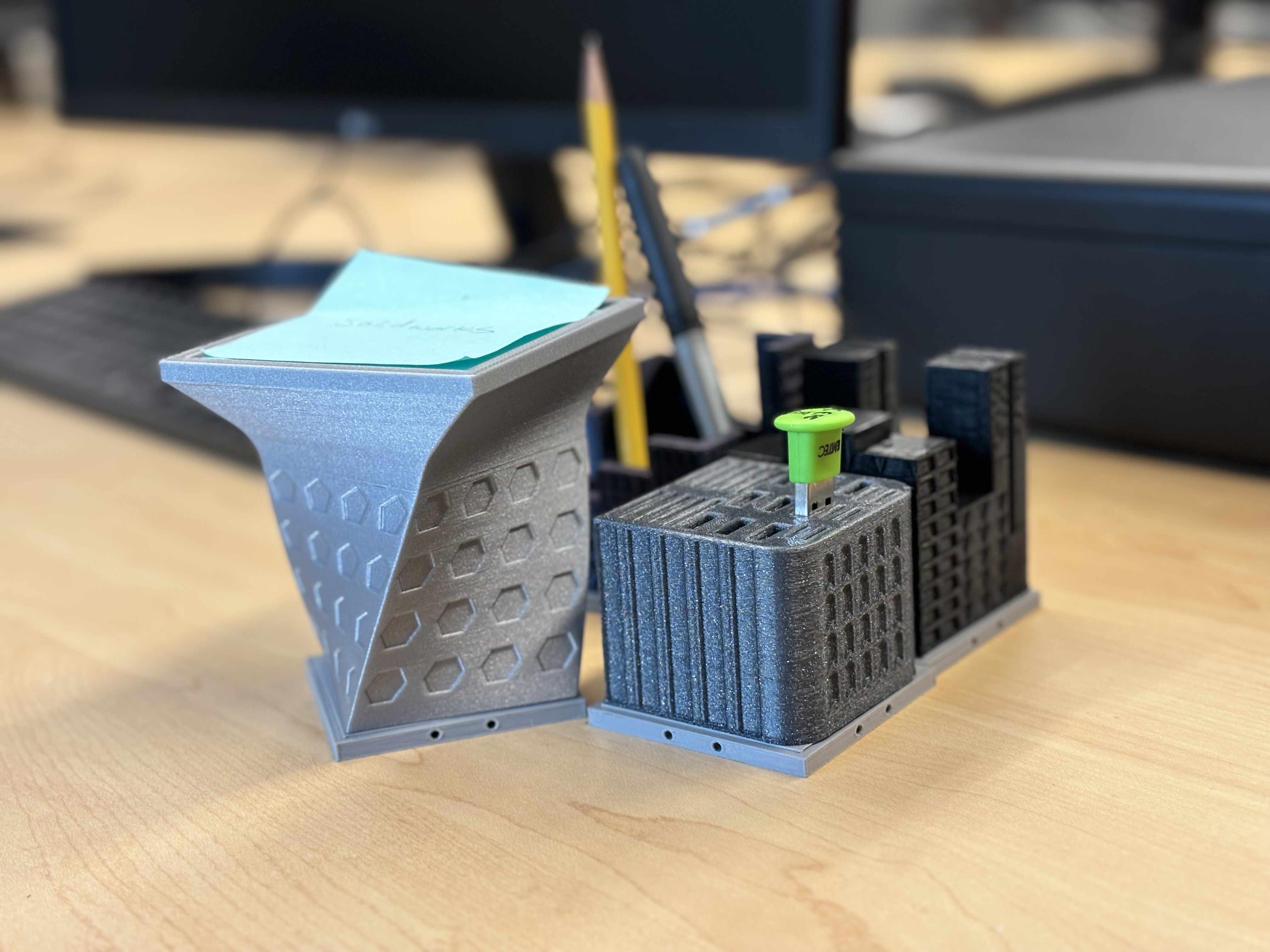

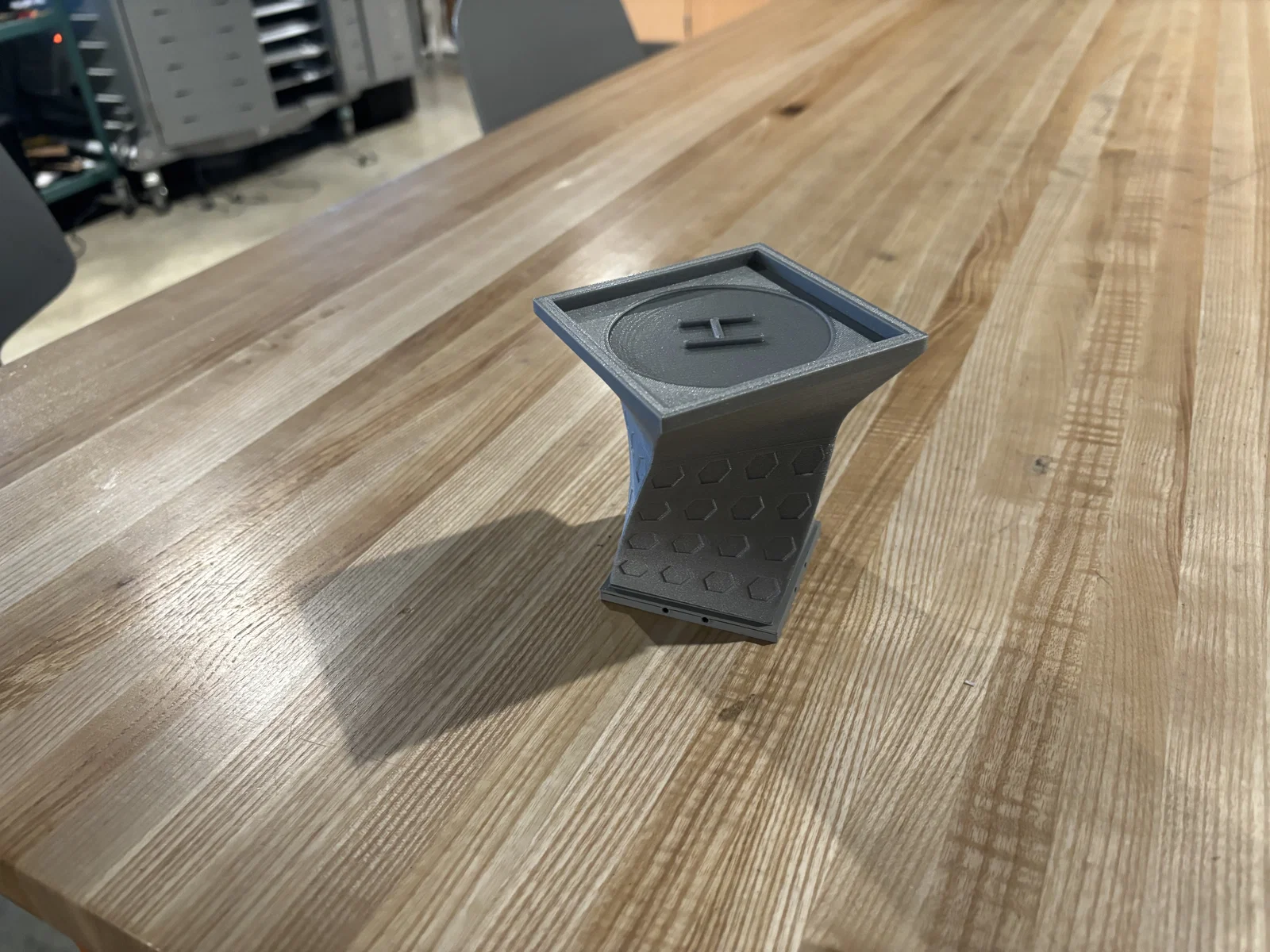

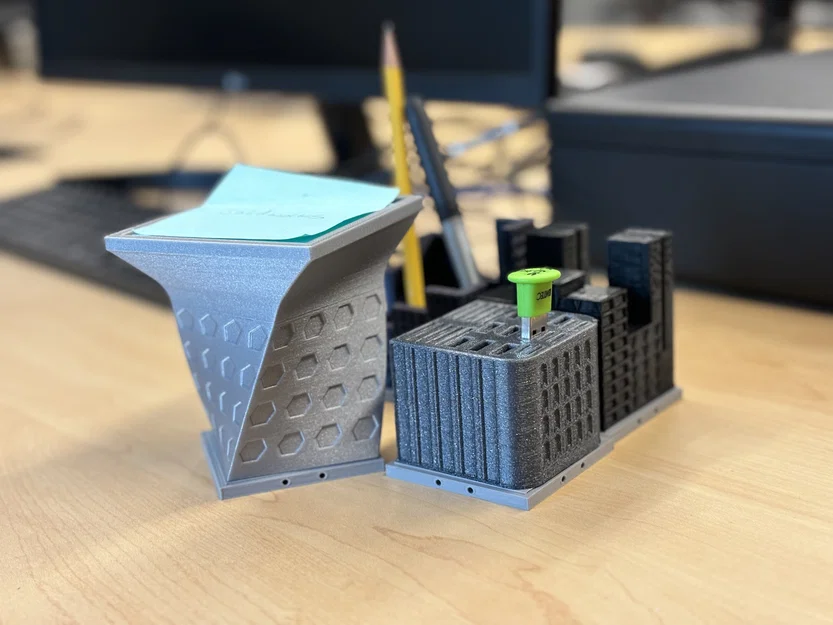

Phần Tóm tắt: Dùng cái tòa nhà thành phố độc đáo này để làm cho bàn làm việc của bạn thêm sinh động nha! Cái sân bay trực thăng sáng tạo rộng 9x9cm là chỗ lý tưởng để giữ giấy ghi chú, chai nước, và bất cứ thứ gì bạn muốn! Tôi hoàn thành dự án này cùng với bạn đời của tôi là Shawn, bạn có thể tìm thấy trang Printables của cậu ấy ở đây, và nó là một phần của bộ văn phòng phẩm chủ đề thành phố. Cái tòa nhà, cùng với cái đế, chắc chắn sẽ làm bừng sáng bất kỳ bàn làm việc nào! Kế hoạch bài học và Hoạt động: Phân tích gần đây của bộ phận tài chính Staples đã kết luận rằng doanh số bán các sản phẩm tổ chức để bàn đã giảm trong những năm gần đây. Công ty muốn tăng lợi nhuận trong lĩnh vực này bằng cách nâng cao tính thẩm mỹ của các sản phẩm này. Nhóm hai người của bạn đã được thuê để thiết kế một bộ sản phẩm tổ chức theo chủ đề. Nhóm của bạn sẽ thiết kế một bộ văn phòng phẩm được kết nối với nhau bằng một chủ đề chung. Bạn phải có khả năng biện minh cho chủ đề kết nối các sản phẩm. Ý tưởng là khách hàng sẽ không chỉ muốn mua một món, mà sẽ muốn mua cả bộ. Hướng dẫn lắp ráp/Thi công (nếu cần): Nếu bạn muốn kết nối tòa nhà này với các tòa nhà khác trong bộ này, bạn sẽ cần cả đế và tòa nhà. 1. Căn chỉnh các cạnh của đế với các cạnh dưới của tòa nhà bằng con đường nhỏ tiếp giáp với chu vi của đế. 2. Cẩn thận dán hai mảnh lại với nhau. Đảm bảo tòa nhà được căn chỉnh với đế, nếu không nó có thể không kết nối với các tòa nhà khác. Chúc mừng! Giờ bạn có thể kết nối cái giá đựng giấy ghi chú này với các văn phòng phẩm chủ đề thành phố khác trong bộ này. Tôi cũng đã đính kèm hướng dẫn từng bước về cách tạo mô hình này trong Solidworks. Lựa chọn thiết kế: 1. Sân bay trực thăng

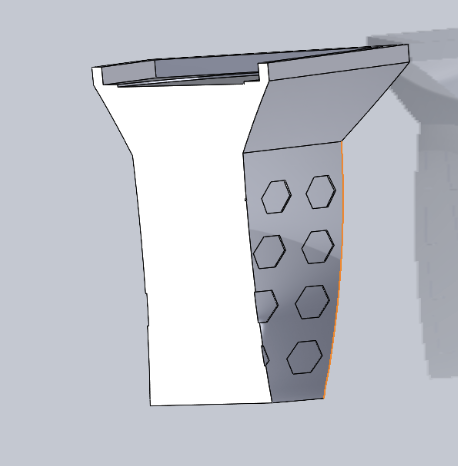

• Ban đầu, chúng tôi dự định tạo một phần nhô ra riêng cho sân bay trực thăng để đựng giấy ghi chú. Chúng tôi cũng quyết định chỉ uốn cong tòa nhà và giữ cho sân bay trực thăng thẳng. Đây là hình dáng ban đầu của mô hình:
•
• Tuy nhiên, sau khi nói chuyện với người hướng dẫn, chúng tôi nhận ra rằng chúng tôi sẽ không thể in sân bay trực thăng và tòa nhà thành một khối duy nhất, vì phần nhô ra của sân bay trực thăng sẽ cần có giá đỡ.
• Để giải quyết vấn đề này, chúng tôi đã thử một vài cách. Đầu tiên, chúng tôi đã cố gắng bo tròn tòa nhà để nó được kết nối với sân bay trực thăng. Tuy nhiên, các ràng buộc bo tròn không cho kết quả như chúng tôi mong muốn.
•
• Sau nhiều lần cân nhắc, cuối cùng chúng tôi nhận ra rằng giải pháp dễ dàng và đơn giản nhất cho vấn đề của chúng tôi là tạo một mặt phẳng mới ở độ cao mong muốn cho sân bay trực thăng và sau đó kéo dài lên đó. Đây là bản phác thảo chúng tôi đã tạo cho mặt phẳng mới:
•
• 2. Phần uốn cong trên tòa nhà
• Đây là một thay đổi nhỏ đối với mô hình của chúng tôi, nhưng đã làm thay đổi đáng kể vẻ ngoài của tầm nhìn ban đầu của chúng tôi. Ban đầu, chúng tôi chỉ dự định tòa nhà có một phần uốn cong, và sân bay trực thăng sẽ thẳng trên đó. Tuy nhiên, không có cách nào để in mô hình này, vì vậy chúng tôi phải làm khác đi.
•

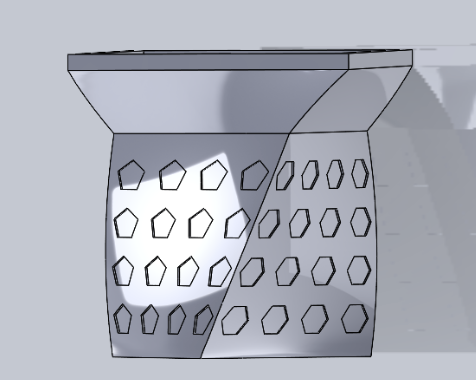

• Sau khi quyết định kéo dài sân bay trực thăng thay vì tạo phần nhô ra riêng, chúng tôi nhận thấy rằng chúng tôi có thể uốn cong toàn bộ mô hình như một khối duy nhất:
•

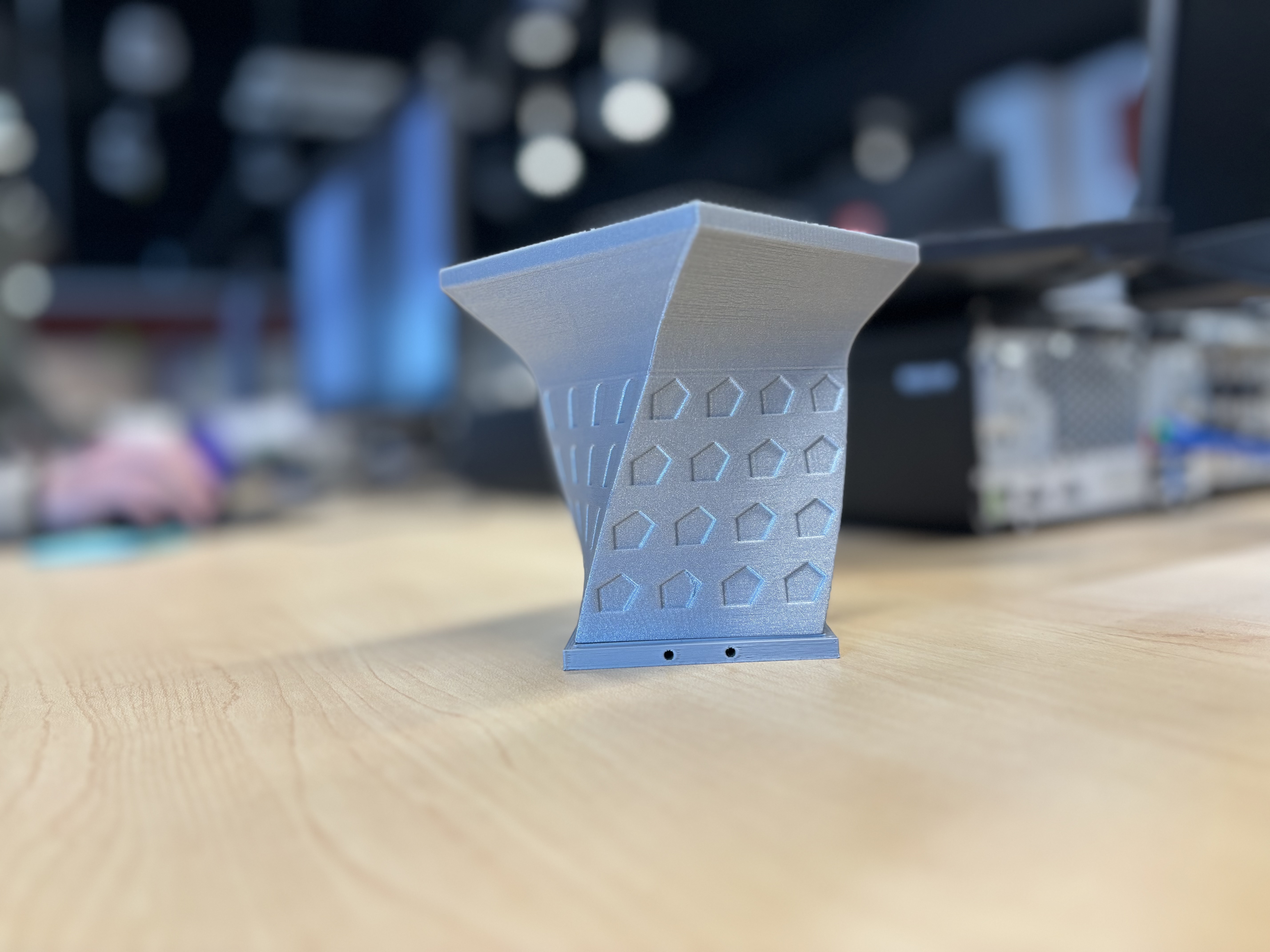

• Mặc dù đây không phải là một thay đổi quá khó khăn, nhưng nó đã cải thiện đáng kể mô hình cả về mặt thẩm mỹ và cấu trúc. Nó cũng làm cho tòa nhà trở nên độc đáo hơn, vì phần uốn cong dễ nhận thấy hơn nhiều so với trước đây.
