Bộ Căng Dây Đai HyperCube

Đây là một bổ sung cho thiết kế Hypercube của @Tech2C.

Nó bổ sung vào kẹp dây đai hiện có và cho phép căng từng dây đai một cách riêng biệt.

Chiều cao khối là 10mm. Khoảng không gian bổ sung yêu cầu các vít kẹp M3x10 phải được thay thế bằng M3x20.

Để căng dây đai, bạn sẽ cần thêm 2 vít M3x20 và 4 đai ốc lục giác. 2 để siết chặt vít vào khối và 2 để chống lại việc bị lỏng. Khía nhỏ hơn cần hướng về phía xe trượt x để cho phép dây đai di chuyển trong quá trình căng. Đảm bảo vít xoay trơn tru trong các nắp mà không bị kẹt ren.

In ấn:

In các nắp theo chiều dọc (giống như một lon nước ngọt nửa đứng) để có khả năng chống ứng suất tốt hơn khi siết chặt dây đai.

Có thể cần chà nhám và làm sạch các gờ một chút để mọi thứ di chuyển trơn tru.

Các bộ phận cần thiết:

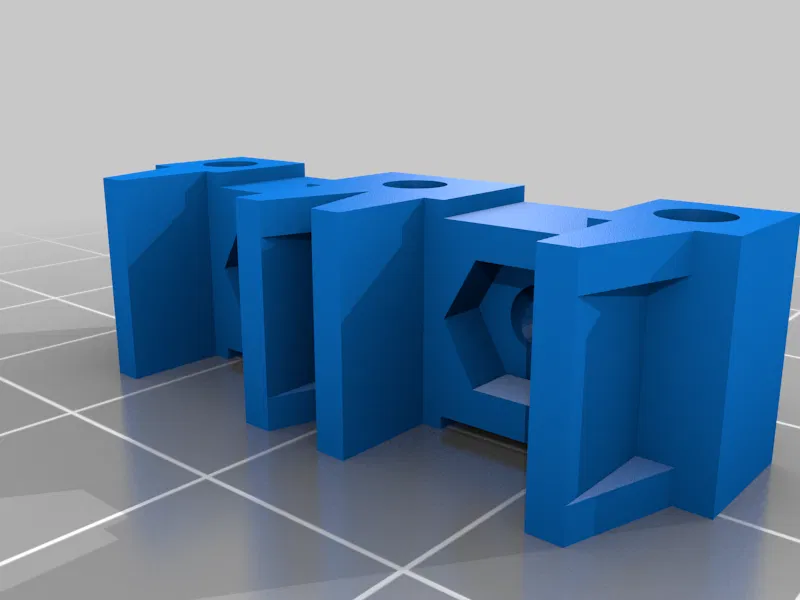

1x Khối căng

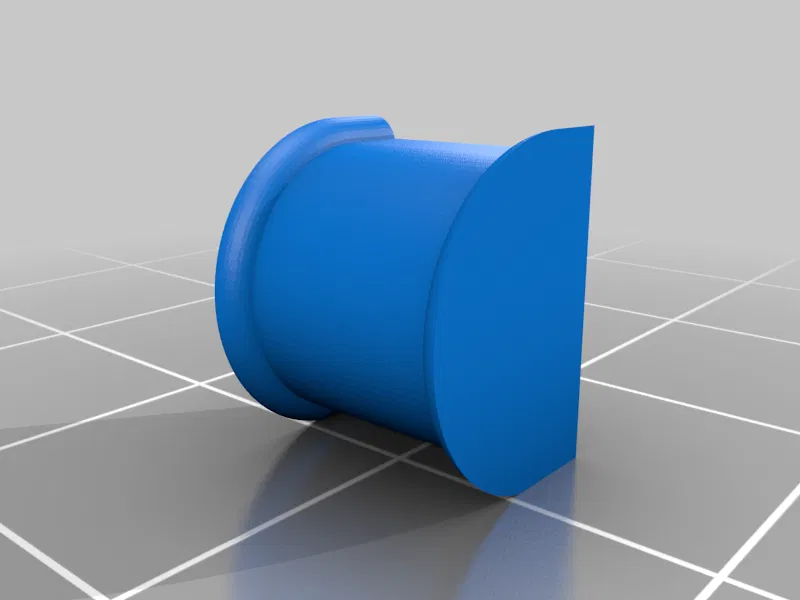

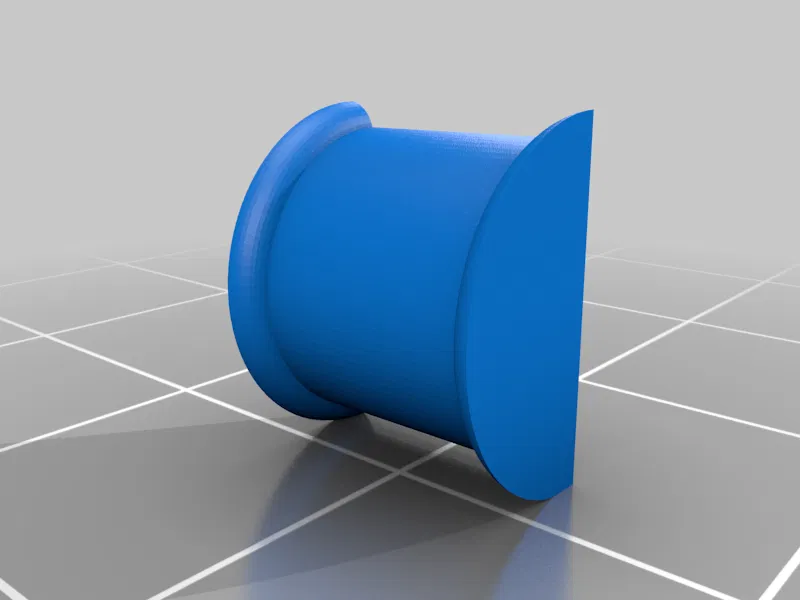

2x Nắp căng

5x vít M3x20

3x Đai ốc lục giác M3

Lắp ráp:

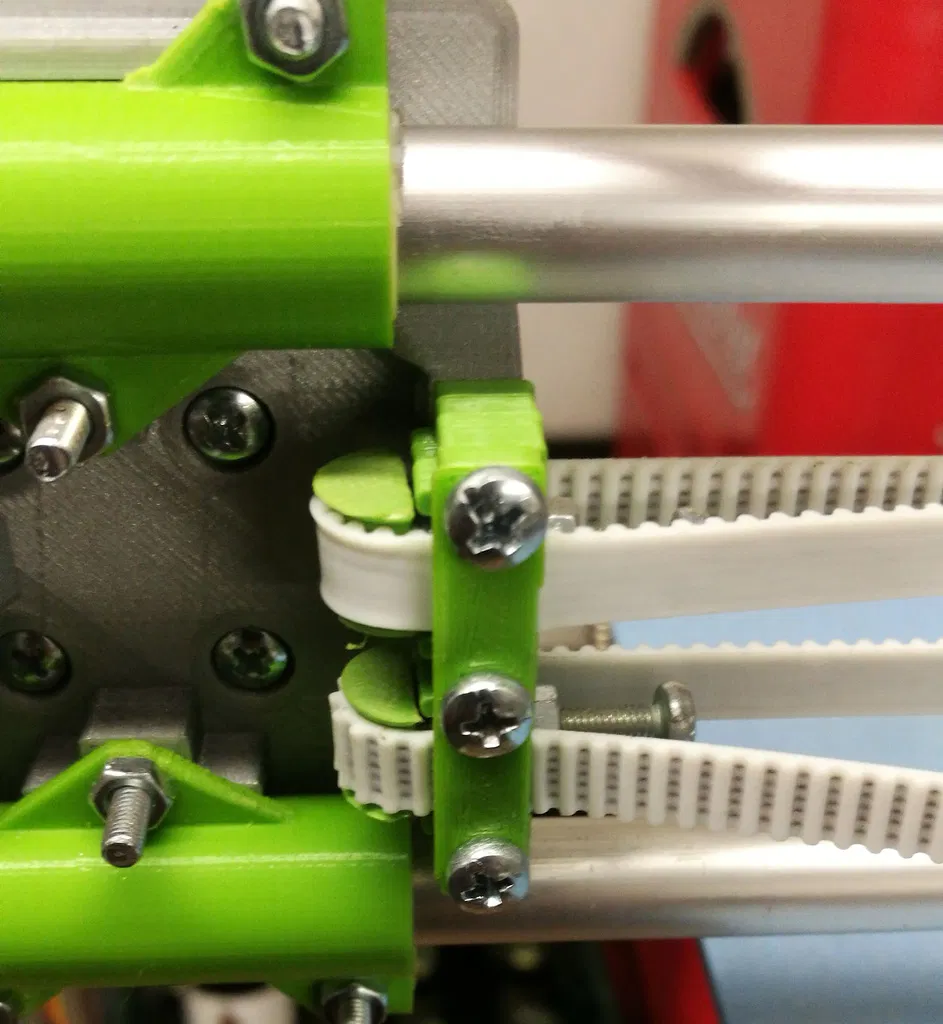

Đặt khối vào xe trượt x và kẹp ban đầu lên trên khối.

Bắt đầu với chỉ một vít ở giữa và xoay khối và kẹp 90°.

Luồn dây đai qua rãnh ở xe trượt.

Xoay khối lại và sau khi quấn dây đai thì xoay kẹp.

Thêm 2 vít còn lại, kéo dây đai và siết chặt vít cho đến khi dây đai được cố định.

Sau đó, bạn có thể xoay các vít điều chỉnh độ căng cho đến khi đạt được độ căng mong muốn.

Chúc bạn tùy chỉnh vui vẻ!

PS: Nếu bạn gặp bất kỳ sự cố hoặc có đề xuất nào với thiết kế này, hãy cho tôi biết và tôi sẽ cố gắng giúp đỡ hoặc cải thiện các tệp.

Nhờ phản hồi của bạn, tôi đã cải thiện thiết kế trong Phiên bản 1.1.

Các khối dẫn hướng nắp giờ đây dài hơn để cho phép điều chỉnh hành trình nhiều hơn mà không làm mất độ ổn định. Ngoài ra, các lỗ vít trong nắp bây giờ đã sâu hơn.
