Giá đỡ MK4 cho Thanh đèn Philips Hue Play

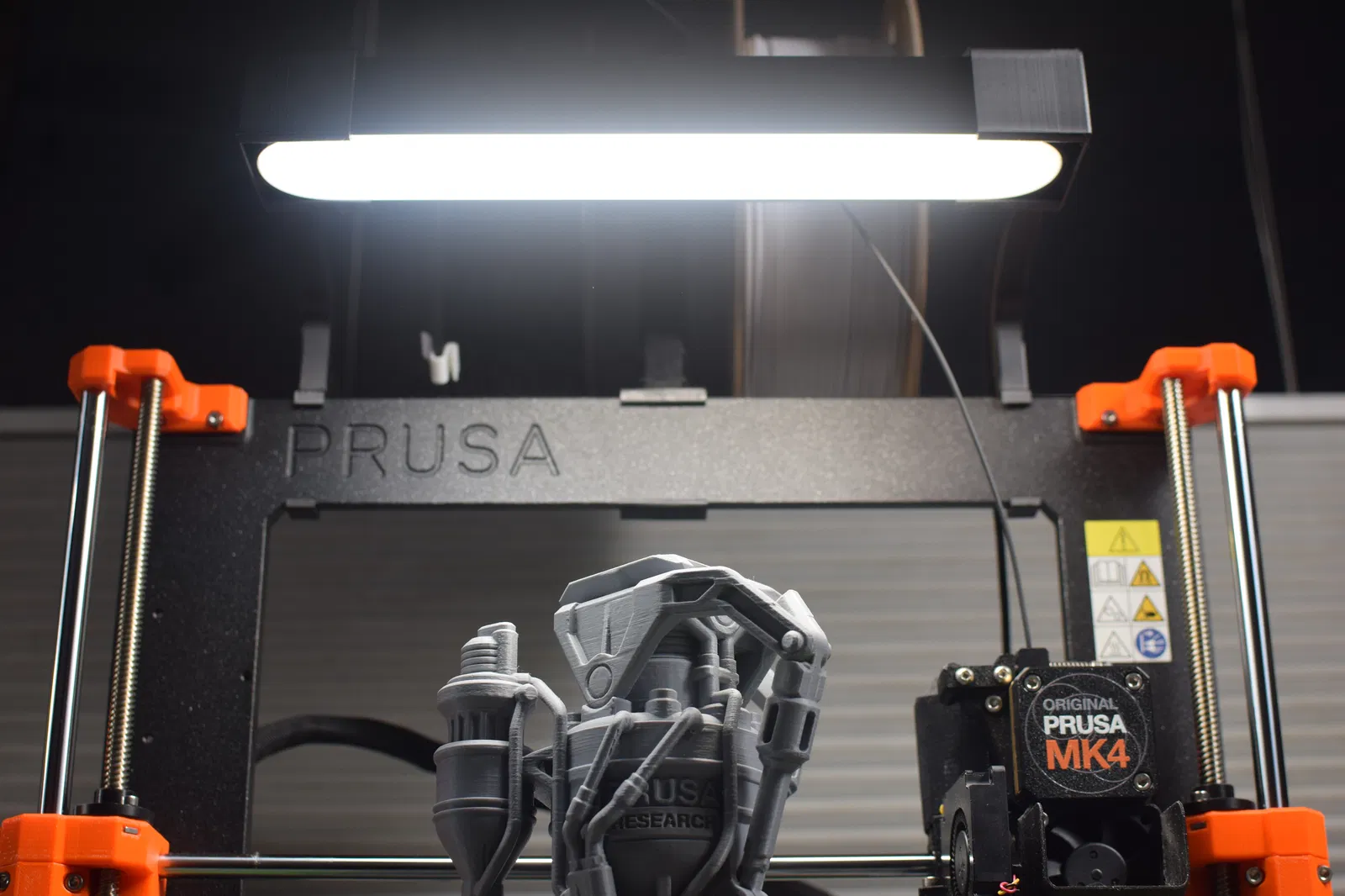

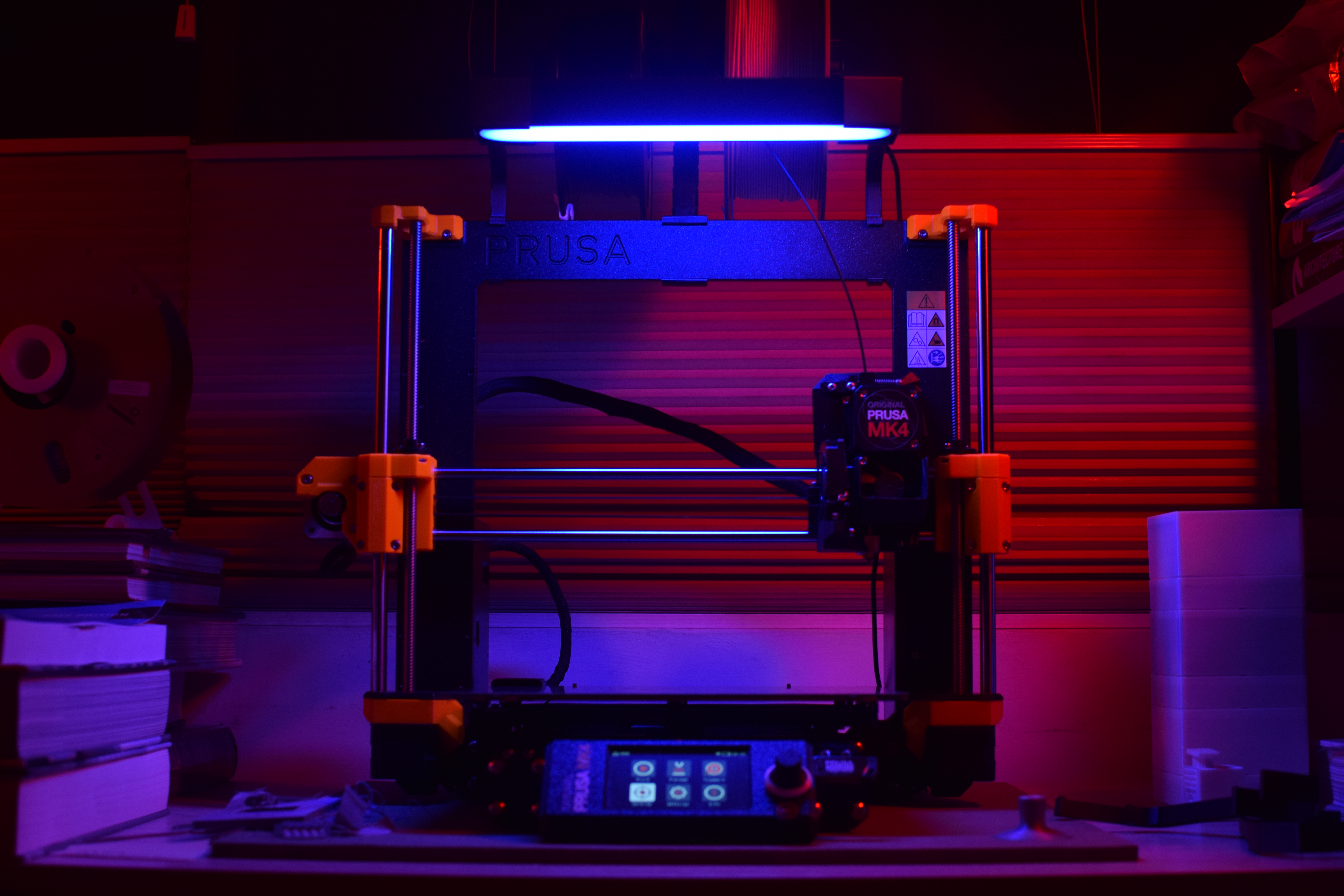

Giá đỡ để gắn Thanh đèn Philips Hue Play vào khung của Prusa MK4.

Bản remixed này điều chỉnh thiết kế gốc để hoạt động với MK4.

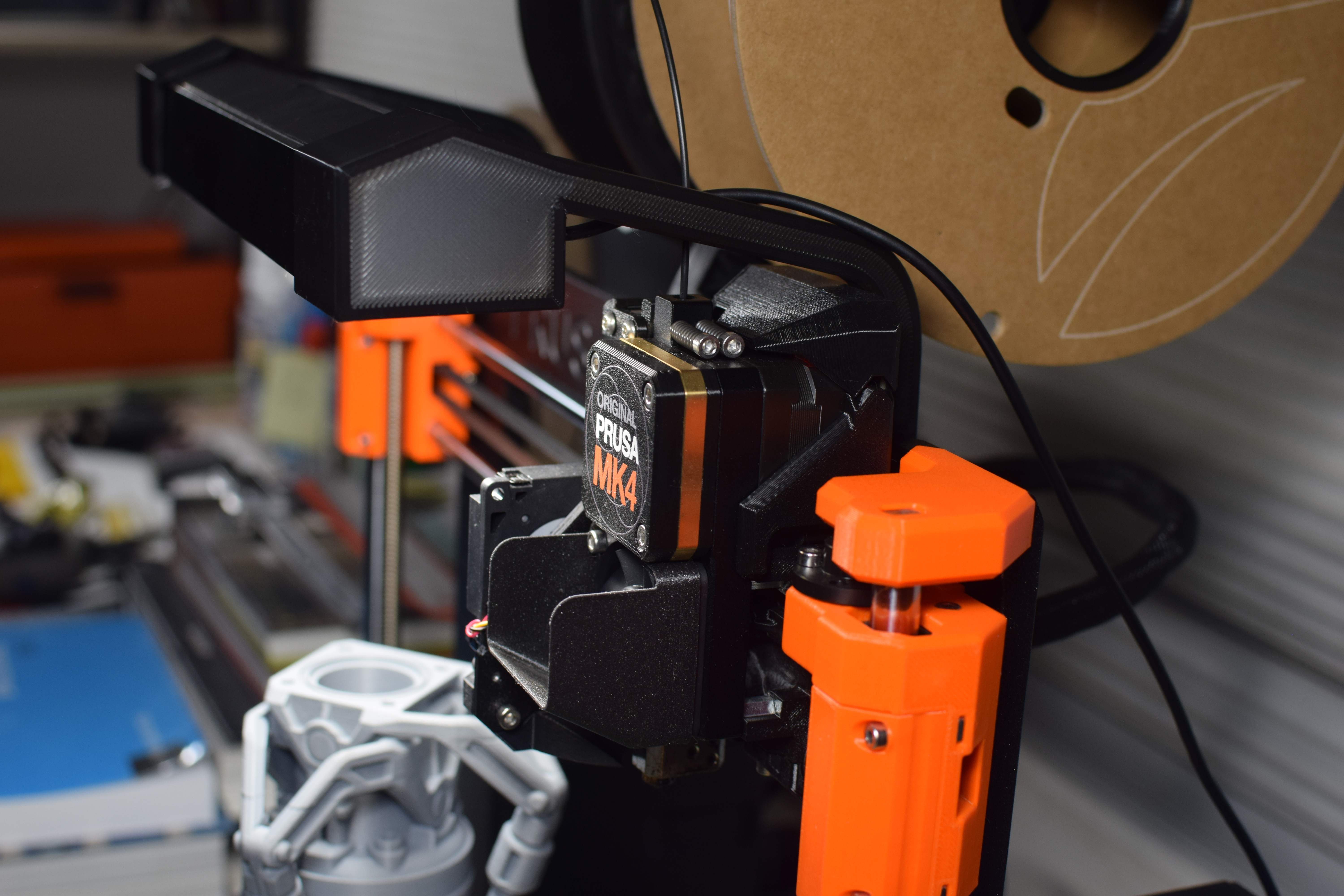

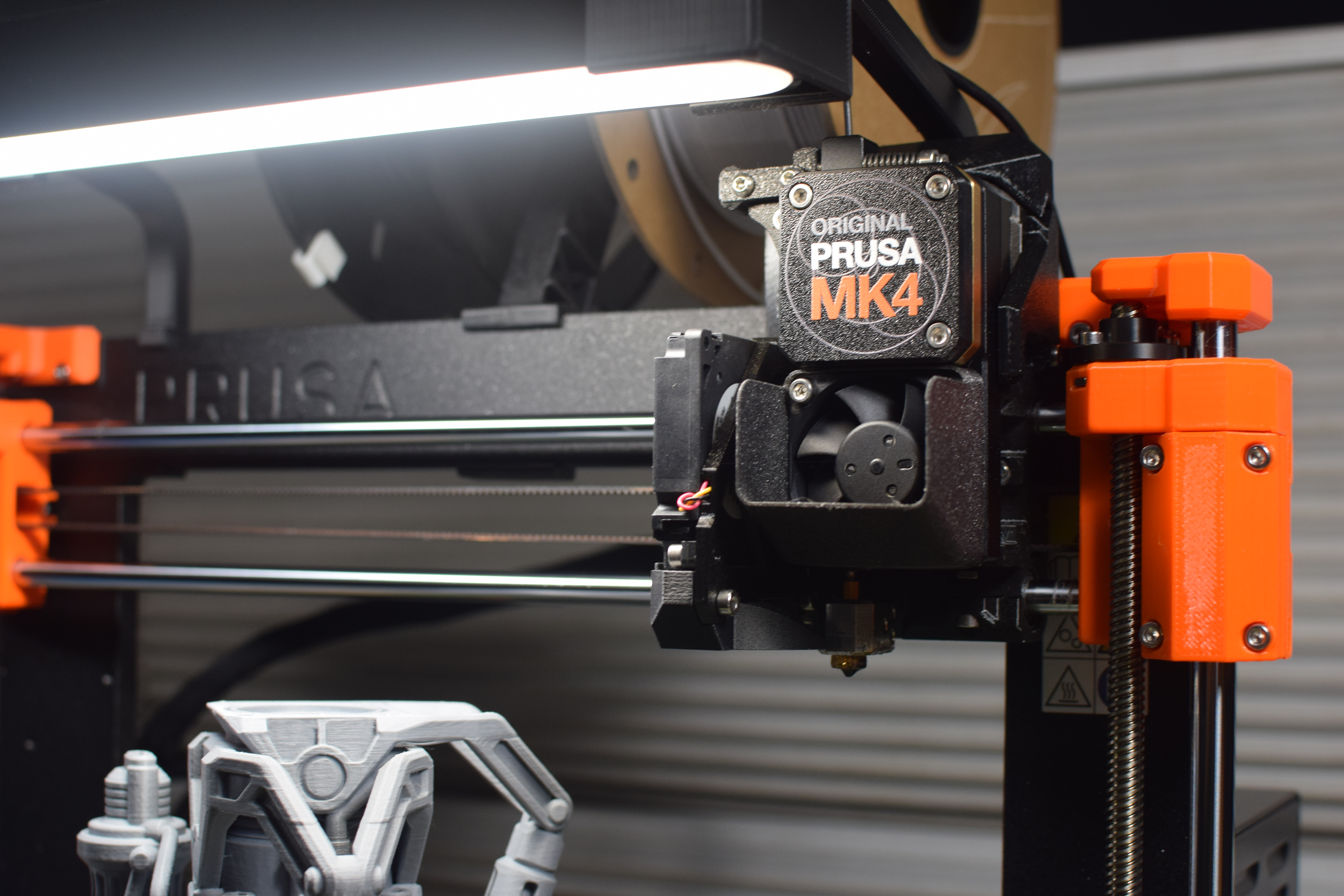

Thiết kế gốc không có đủ khoảng trống cho đầu in cao hơn của MK4 để đạt hết chiều cao tối đa (chỉ đạt khoảng 190 mm), vì vậy tôi đã tăng chiều cao của các cánh tay đỡ. Tôi thích chiều cao ban đầu của đèn, vì vậy góc của các cánh tay đỡ đã được điều chỉnh để giữ nguyên chiều cao đó, và đồng thời làm cho các góc trên của giá đỡ đèn khi nối với cánh tay đỡ trông gọn gàng hơn.

Ngoài ra, chiều rộng của đèn khiến các cánh tay đỡ nằm ở vị trí trên khung mà sợi filament dễ dàng va chạm với chúng và bị uốn cong nghiêm trọng, có khả năng làm gãy hoặc gây ra các vấn đề in ấn khác. Để khắc phục vấn đề này, giá đỡ đèn giờ đây rộng hơn và được đặt ở các cạnh ngoài cùng của khung. Điều này cho phép sợi filament di chuyển mà không gặp bất kỳ sự cố nào.

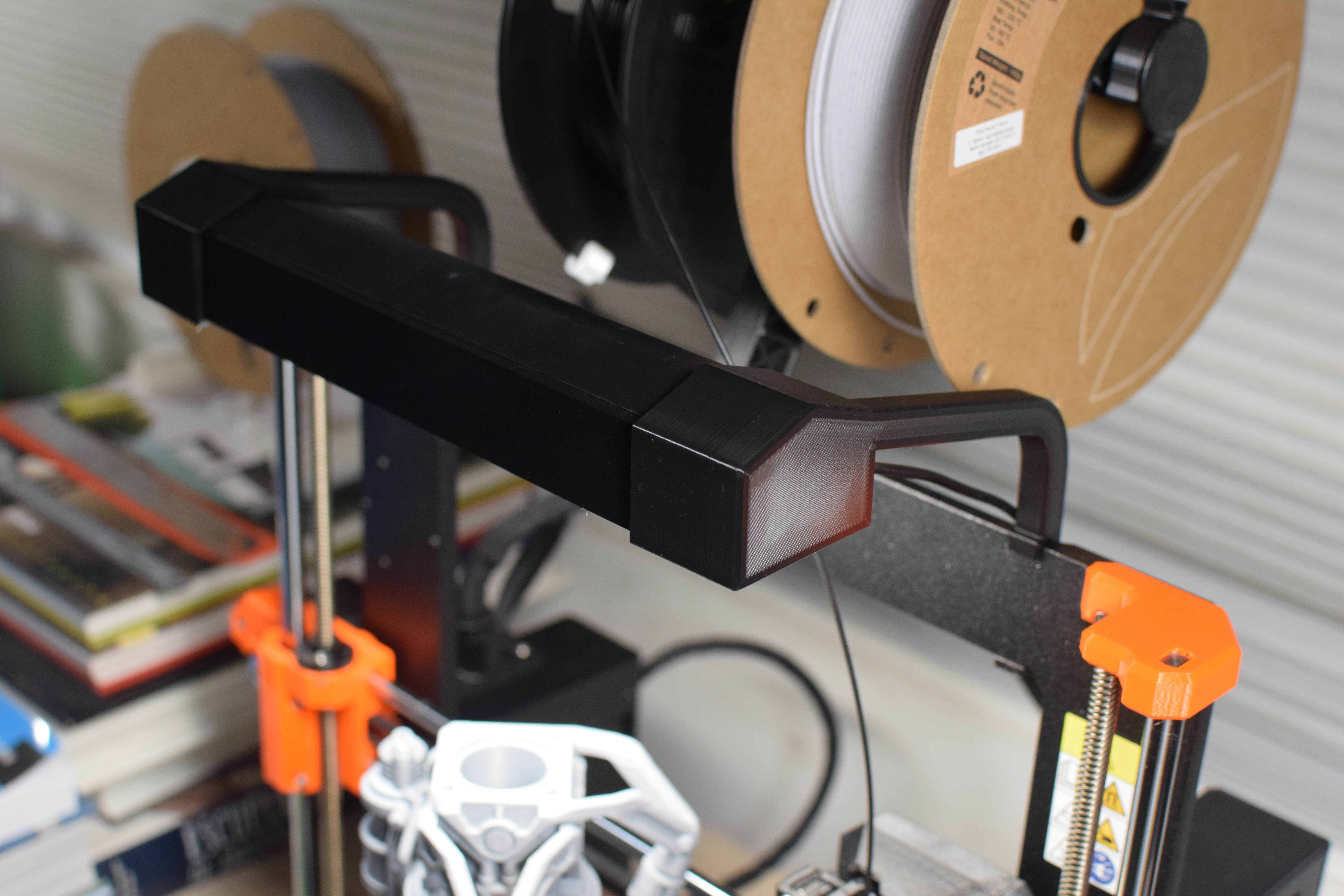

Những giá đỡ đèn dài hơn này giờ đây có nắp đậy ở hai đầu, bao bọc hoàn toàn các đầu của đèn (nếu không thì phần cong của đèn bên trong giá đỡ trông sẽ kỳ cục). Điều này làm cho giá đỡ có dạng hộp hơn để phù hợp với thiết kế của máy in, và cũng giúp che đi cáp của đèn. Một lỗ ở mặt sau của giá đỡ cho phép cáp đi qua.

Một vấn đề khác là phần kẹp gắn vào khung có quá nhiều khoảng trống, khiến cạnh thực tế giữ nó chỉ chạm nhẹ vào khung, điều này khiến tôi cảm thấy nó có thể dễ dàng rơi ra do rung động của máy. Do đó, tôi đã giảm chiều cao đi 0,5mm để giữ chặt hơn và cũng thêm một chút vát nhỏ ở cạnh để dễ dàng lắp vào.

Các góc bên trong của giá đỡ đèn cũng được điều chỉnh để khớp chính xác hơn với độ nghiêng của các cạnh bên của Thanh đèn Play, dẫn đến một sự vừa vặn hơn, giúp giảm rung động.

Cuối cùng, các cánh tay đỡ có một rãnh nhỏ đã được loại bỏ và một số vát cạnh kỳ lạ đã được làm sạch, và một vát cạnh đã được thêm vào các đầu của giá đỡ đèn để làm mượt các góc.

In ấn

• Hoạt động tốt với PLA thông thường
• Sử dụng 4 lớp vỏ với đầu phun 0.4mm
• Lớp trên và lớp dưới là 5 lớp với chiều cao lớp 0.2mm
• 15% lưới làm đầy. Độ bền chủ yếu nằm ở các lớp vỏ và không nằm ở lớp làm đầy.
• Không cần brim hoặc support

Sử dụng 52 gram cho cả hai cánh tay đỡ, và mất chưa đầy 2 giờ với các thông số trên trên cấu hình Speed IS 0.20mm mặc định trên MK4.
