Rồng Cloud Jumper Flexi-Fit Khớp Nối Đặc Biệt

Mô Hình Rồng Cloud Jumper Flexi-Fit Siêu Dễ Thương (Khớp Đặc Biệt) Với Nhiều Lựa Chọn Thiết Kế Cánh

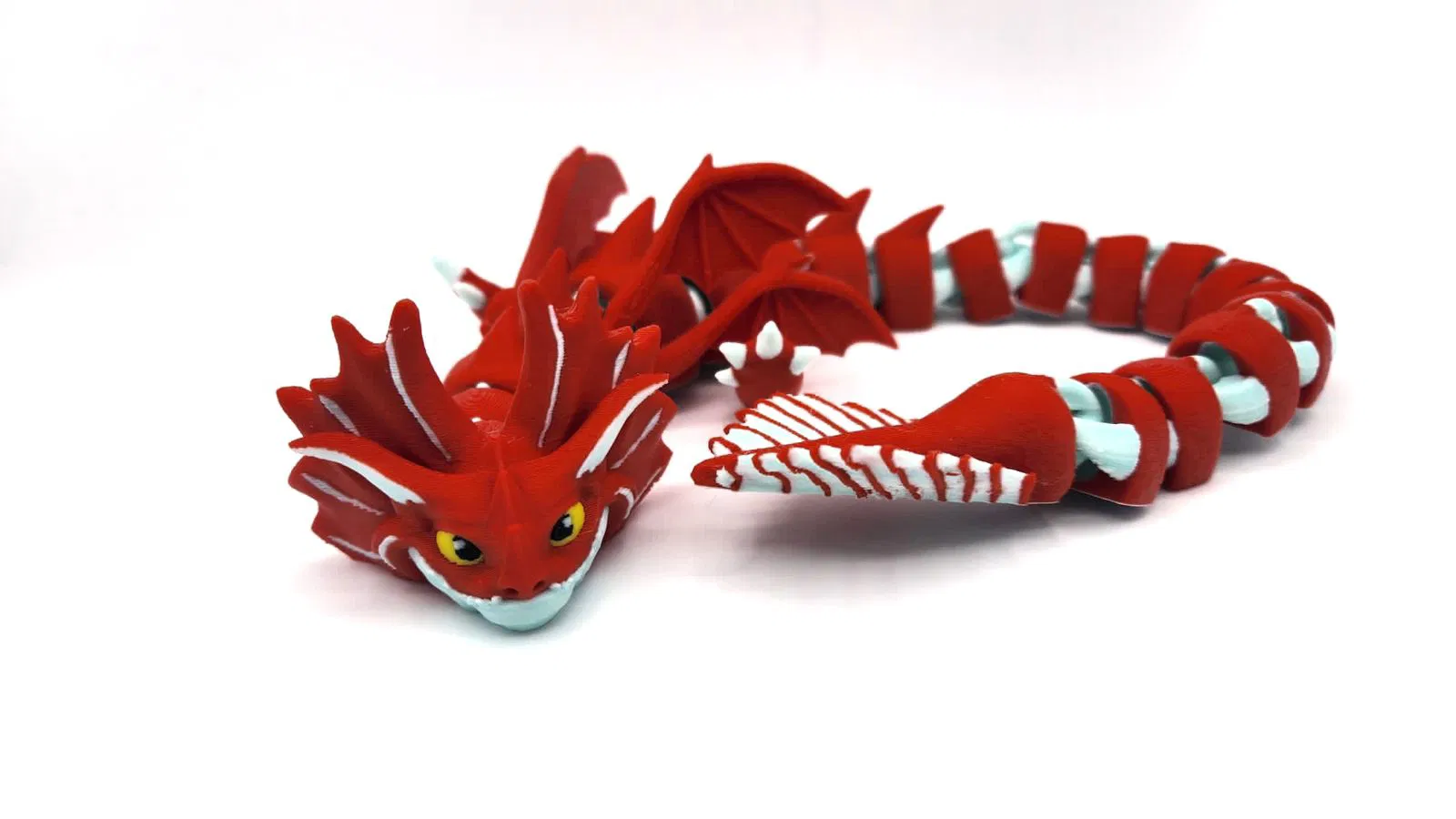

Dựa trên rồng cloud jumper trong phim ‘how to train your dragon 2’ - Được chế tạo với các khớp nối có thể cử động bằng sợi ‘flexi-fit’ do mình tự thiết kế. Thiết kế flexi-fit là một thử nghiệm đang phát triển mà bạn có thể thấy ở các mẫu trước đó mình đã phát hành và giờ đã được cải tiến. Nó cho phép một thiết kế khớp nối tiêu chuẩn có thể gắn lại với nhau để giữ cho dáng đứng cứng cáp khi tạo dáng và hỗ trợ, hoặc đơn giản là để bạn giải trí.

Những cải tiến bao gồm -

- Bridging tốt hơn và dễ dàng hơn.

- Thay đổi vị trí ổ cắm để cho phép xoay nhiều hơn

- Tăng nhẹ kích thước khớp nối, vừa vặn hơn (có thể nới lỏng sau nhiều lần sử dụng)

- Tường lớn hơn và bổ sung để tăng cường độ bền

Vẫn đang trong giai đoạn phát triển ban đầu, với phản hồi của bạn, mình hy vọng sẽ cải thiện hơn nữa để có một thiết kế khớp nối tuyệt vời mà mọi người đều thích.

**Lưu ý*** Lần đầu tiên in bằng sợi filament độc quyền của Bambulab

In bằng các loại PLA Arctic Whisper, PLA Onyx Black Sparkle & PLA Basic Yellow & Red tuyệt đẹp. Cảm ơn Bambulab rất nhiều vì đã tạo ra loại sợi filament tuyệt vời và được tối ưu hóa đẹp mắt này.

Nội dung mô hình

- Các biến thể có tô màu và không tô màu/ Tỷ lệ mô hình nhỏ cho A1 mini

- Mô hình Cloud Jumper cơ bản và cánh mini cơ bản (dành cho những ai muốn sử dụng mà không có cánh lớn nhưng chọn cách lấp đầy các ổ cắm cánh)

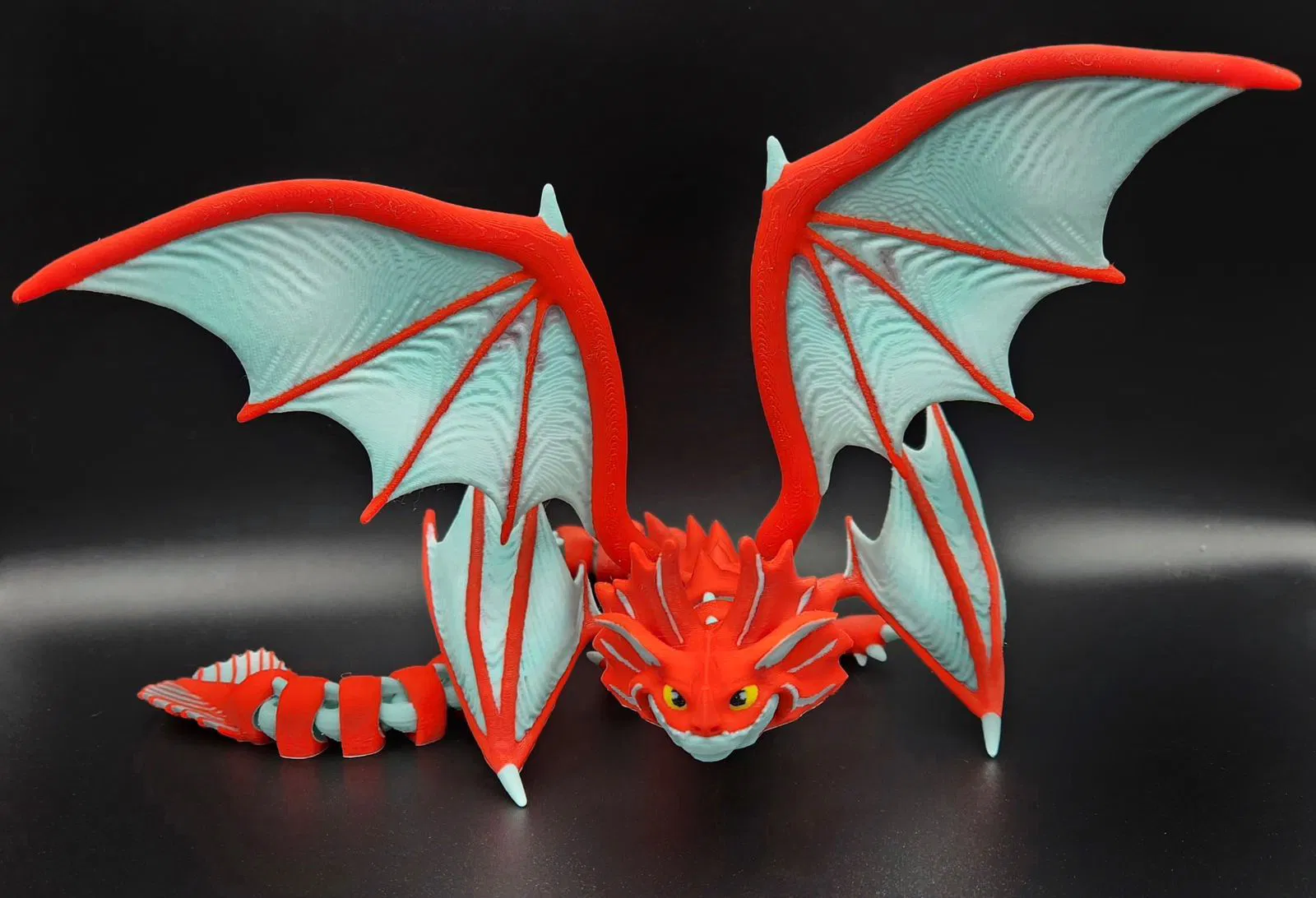

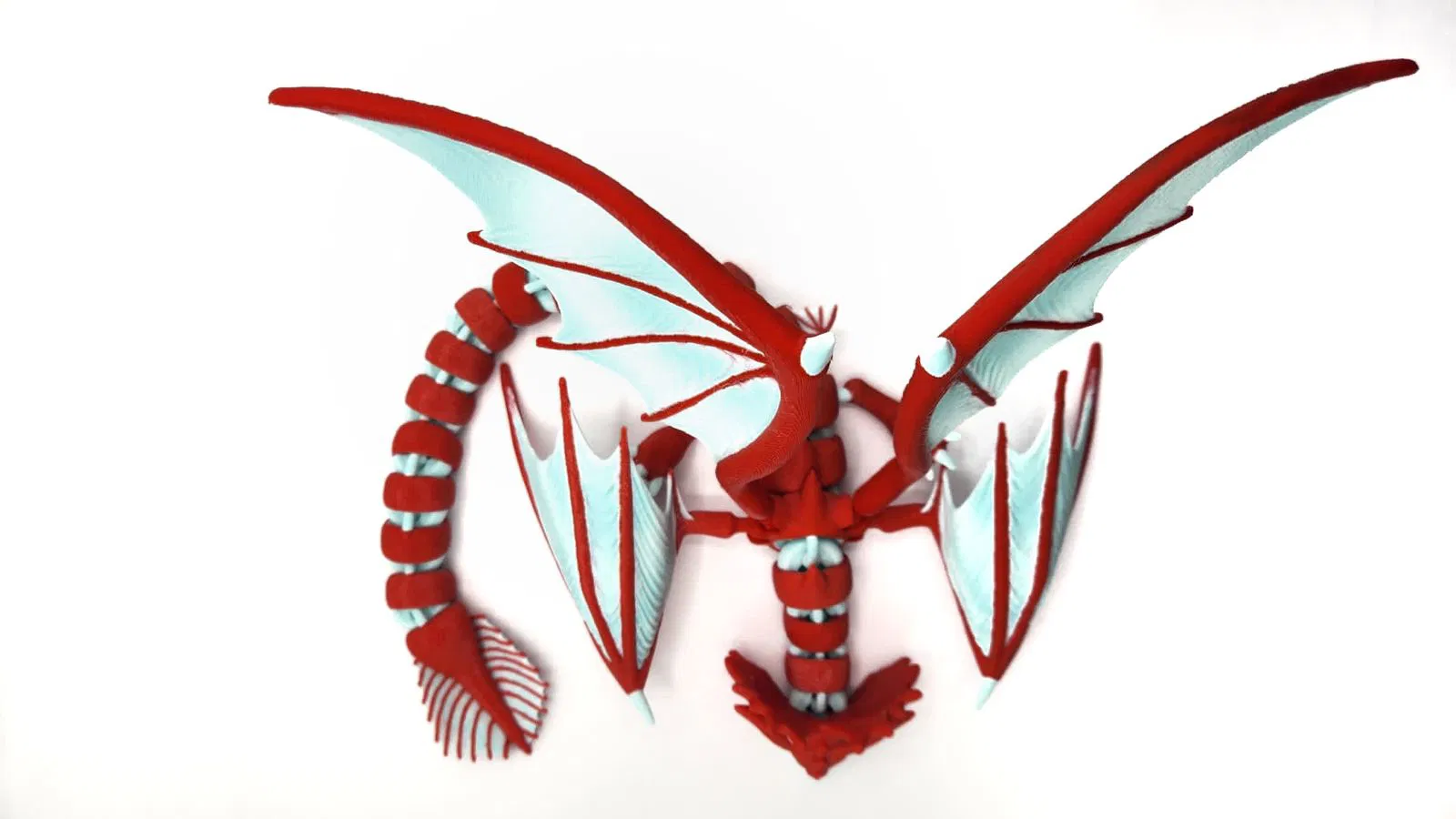

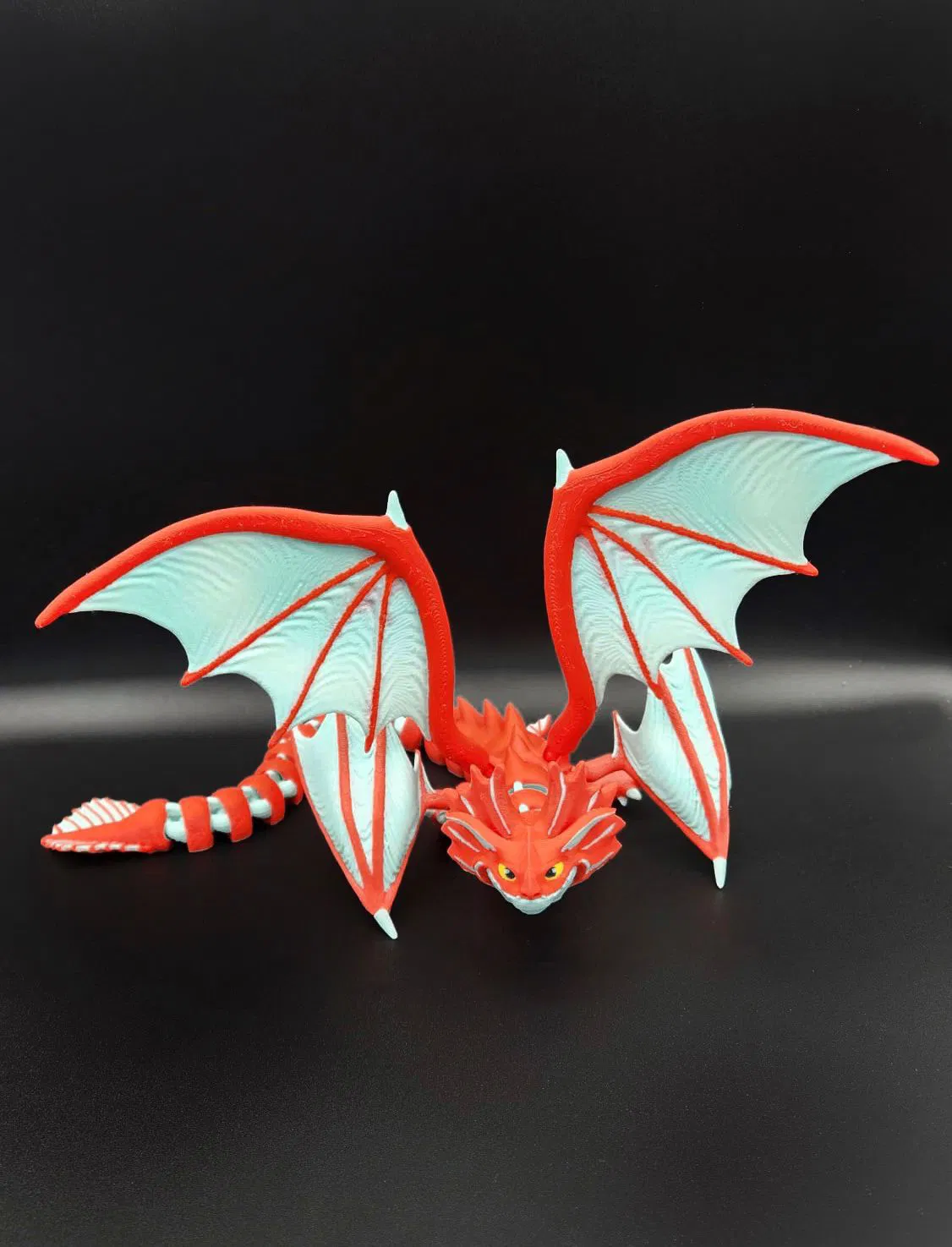

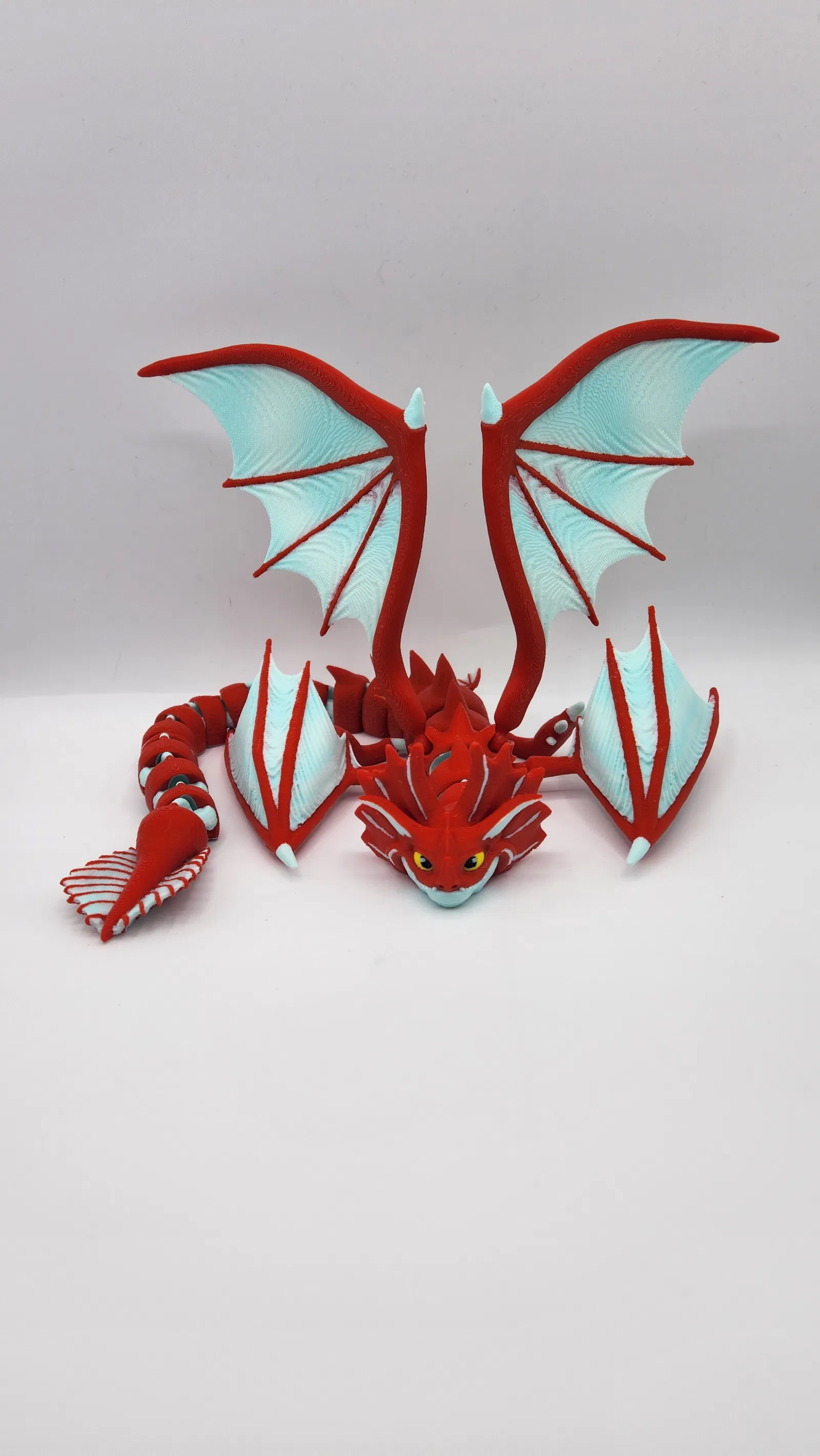

- Cánh liền, gập và xòe, ảnh bìa chứa một trong mỗi loại, nhưng bạn có thể tùy chọn 4 cánh gập hoặc 4 cánh xòe nếu muốn.

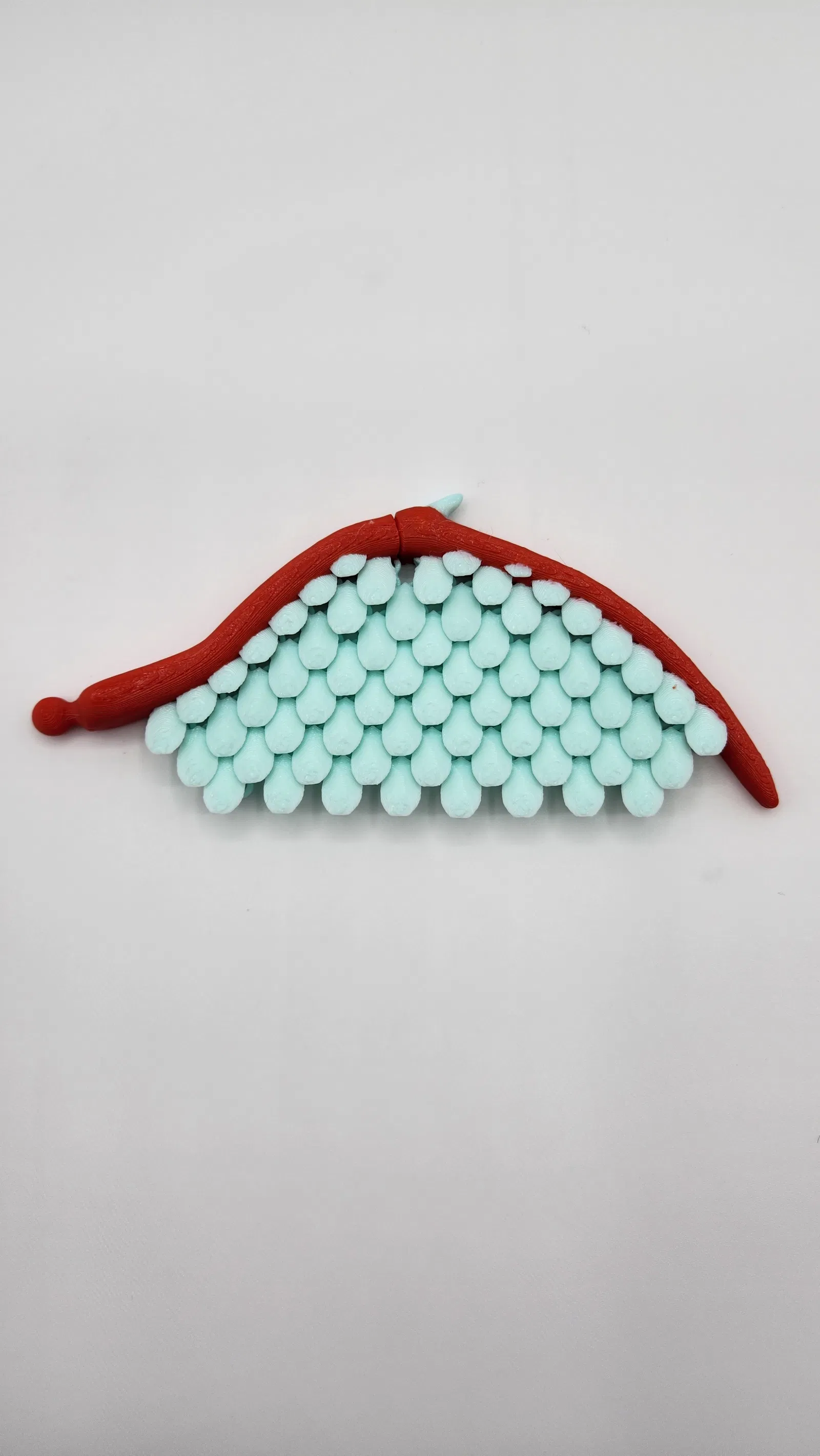

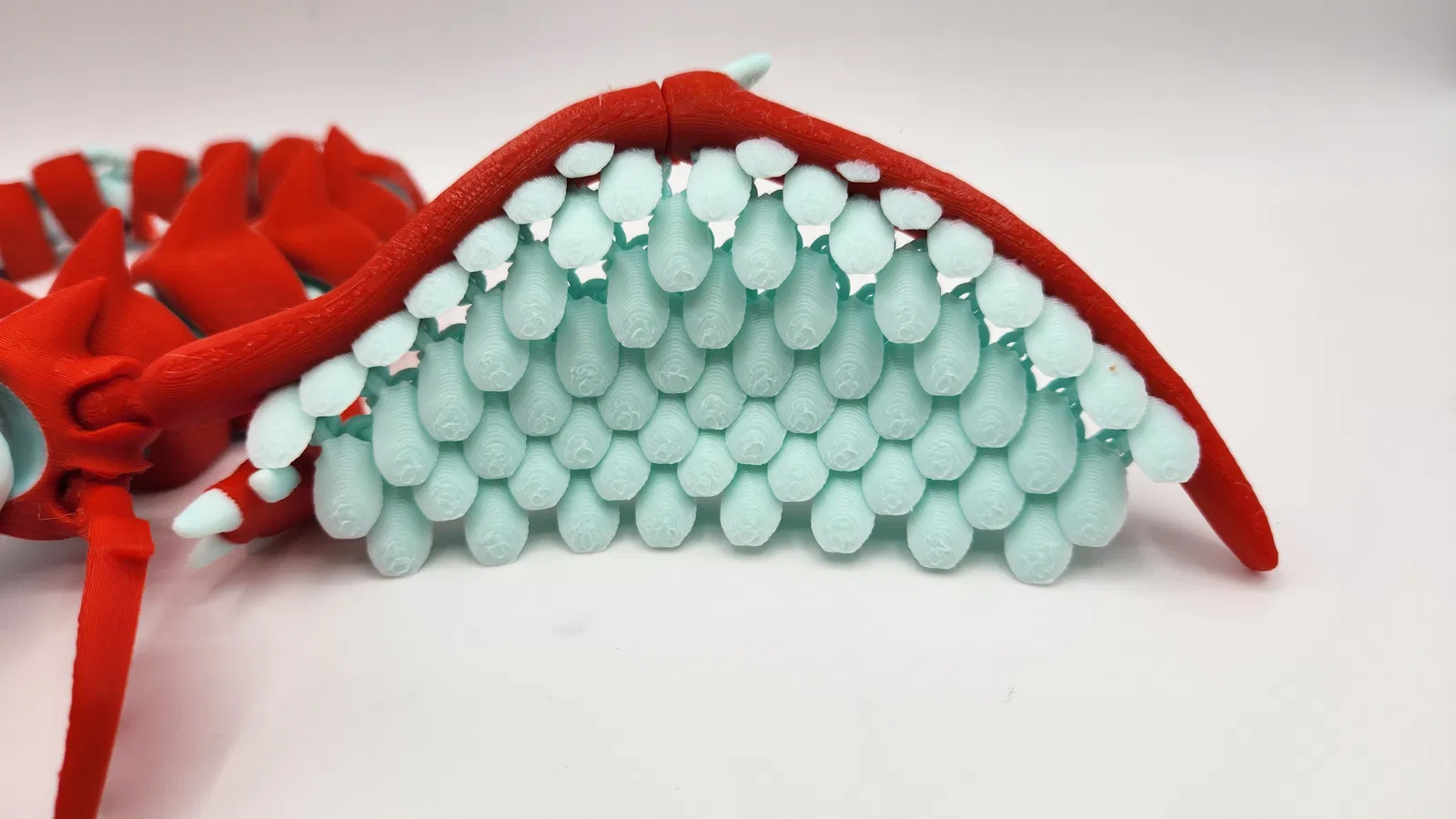

- Cánh Flexi, hoàn toàn chỉ để cho vui dựa trên các thiết kế ‘vải NASA’ mà bạn có thể đã thấy từ nhiều nhà thiết kế khác

- Tất cả các tệp STL liên quan

- Hồ sơ bổ sung cho cánh liền, dành cho bất kỳ ai gặp sự cố khi in cánh lớn hơn. Mình đã bao gồm tệp này để đặt cánh càng bằng phẳng với mặt bàn càng tốt, chất lượng mặt sau của cánh có thể bị ảnh hưởng và cần làm sạch, nhưng hoàn toàn không có nguy cơ bản in bị sụp đổ, chỉ in nếu bạn gặp sự cố với đầu in của mình.

Cách làm & Lắp ráp

Chỉ cần in mô hình cơ bản và cánh bạn chọn, chọn máy in bạn đang sử dụng.

Sau khi in, chỉ cần lắp cánh vào các ổ cắm chính xác, cẩn thận không làm hỏng mô hình của bạn, bạn có thể muốn cắt tỉa nhẹ hoặc chà nhám ổ cắm bi trên cánh nếu cần (xem hình ảnh & phần khắc phục sự cố bên dưới) và hoàn thành.

Để sử dụng các khớp nối flexi-fit, hãy kéo bóng vào kẹp trên mỗi liên kết, ban đầu có thể hơi cứng nhưng sẽ nới lỏng sau mỗi lần bạn sử dụng chức năng này.

Bản in được hiệu chỉnh theo PLA cơ bản. Đã kiểm tra thành công bằng lụa ở mức 120% (CC3C Silk không có vấn đề gì), mình không chắc liên kết sẽ mạnh như thế nào khi in bằng lụa nhưng nhìn chung không được khuyến nghị cho các mô hình khớp nối.

Cài đặt in

Đã in nhiều lần ở các kích cỡ & vật liệu khác nhau

Đối với những người không sử dụng tệp 3.mf, đây là những gì được khuyến nghị...

Tường tiêu chuẩn 0.42 / 0.3 được sử dụng trên tường ngoài cho thân chính để tăng chi tiết.

Không cần viền hoặc hỗ trợ trên tệp chính & cánh flexi.

Sử dụng viền và hỗ trợ trên cánh xòe, cánh gập được khuyến nghị viền để bám góc tốt hơn

4 tường để tăng cường độ bền

Lưới 25%

z hop 0.4 trên cánh liền

Tường chậm lại ở mức 120 độ nhưng điều này hoàn toàn tùy thuộc vào bạn tùy thuộc vào những gì bạn cảm thấy thoải mái khi in

Khắc phục sự cố

- Các vấn đề phổ biến mình thường nghe có thể dễ dàng giải quyết bằng cách làm sạch bàn in 3D của bạn, vì vậy nếu bạn gặp sự cố về độ bám dính, hãy đảm bảo chà sạch tấm của bạn bằng nước ấm và xà phòng, rửa bằng nước nóng và để khô tự nhiên theo chiều dọc. IPA thường được khuyến nghị bởi hầu hết mọi người nhưng cá nhân mình thấy xà phòng rửa chén tiêu chuẩn là ổn.

- Các sự cố bám dính khác có thể được khắc phục bằng cách sử dụng viền, nhưng không được khuyến nghị trừ khi thực sự cần thiết hoặc được chỉ định trong cài đặt in ở trên.

- Đầu in va vào bản in, mình đã thêm một cấu hình in dễ dàng hơn, chỉ nên sử dụng cấu hình này trừ khi cần thiết, cấu hình này được dán nhãn 'AN TOÀN' chỉ sử dụng nếu các phương pháp khác thất bại. Các lý do khác khiến đầu in va vào bản in có thể là, cần có z-hop trong cài đặt slicer của bạn (bật theo mặc định trong các hồ sơ đã tải lên của mình) Dây curoa của máy in của bạn có thể cần được siết chặt, các thanh carbon cần được làm sạch và các ổ bi cần được bôi trơn. Hiệu chỉnh sợi filament của bạn và tăng tốc độ quạt trên đầu in của bạn. Nếu tất cả những điều này thất bại, vui lòng sử dụng cấu hình được liệt kê trước đó.

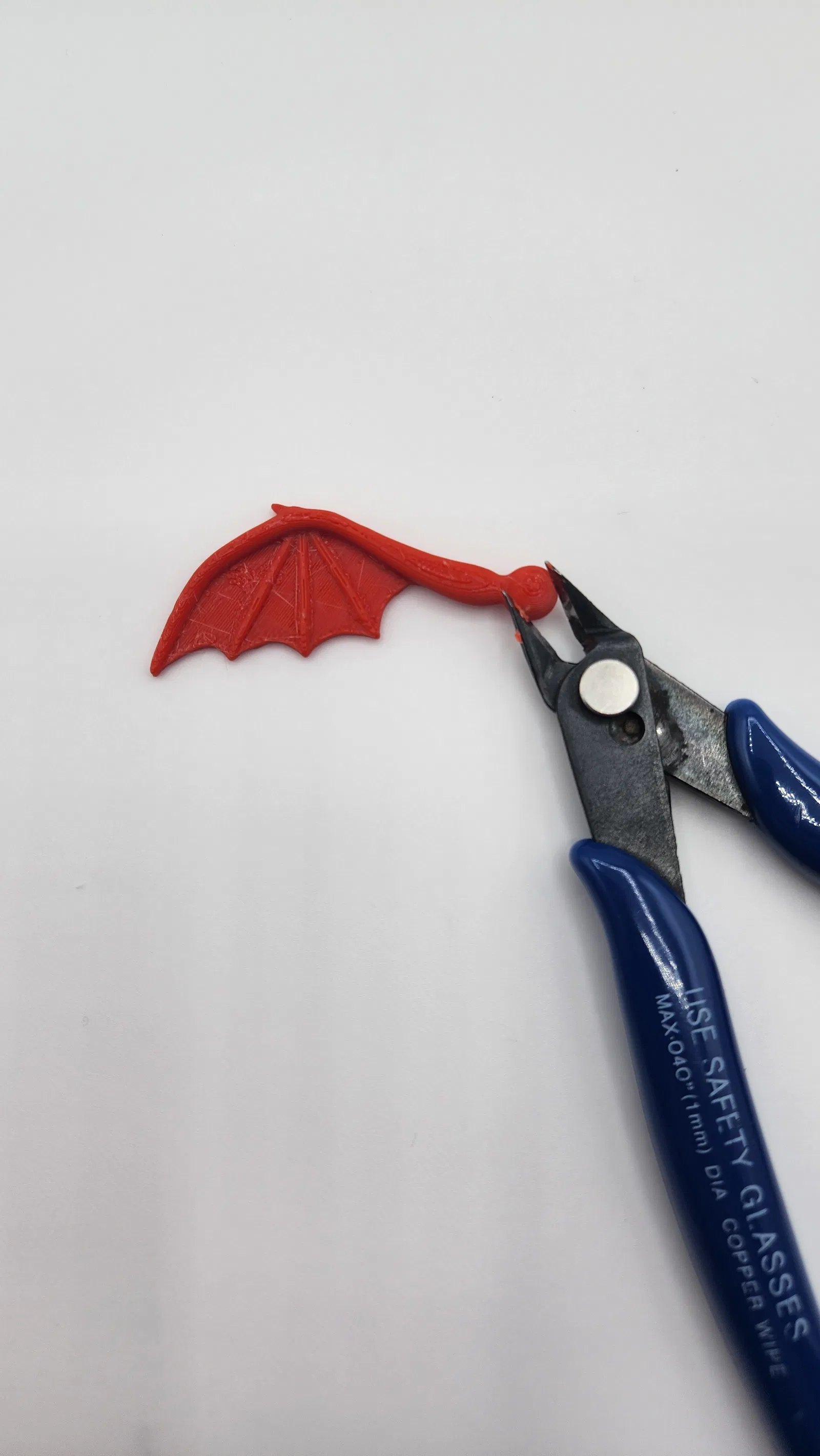

- Các ổ cắm bi quá chặt để lắp, phổ biến nhưng các ổ cắm cần vừa khít để giữ độ cứng khi đã lắp - hoàn toàn ổn khi chà nhám nhẹ hoặc thậm chí dùng kềm cắt tỉa nhẹ quả bóng để bạn có thể dễ dàng lắp ổ cắm mà vẫn giữ được độ ổn định. Điều này có thể cần thiết tùy thuộc vào loại sợi filament bạn chọn để in.

Nếu có bất kỳ vấn đề nào khác, vui lòng hỏi và mình sẽ giúp đỡ trong khả năng tốt nhất có thể, cảm ơn bạn.
