Boxeneko - Vỏ Case Bàn Phím Hộp Bền Vững (Bakeneko60)

Thiết kế này dành cho Bakeneko 60% của kkatano: https://github.com/kkatano/bakeneko-60

Case được làm dựa trên thiết kế Rugged Box dạng tham số của Whity

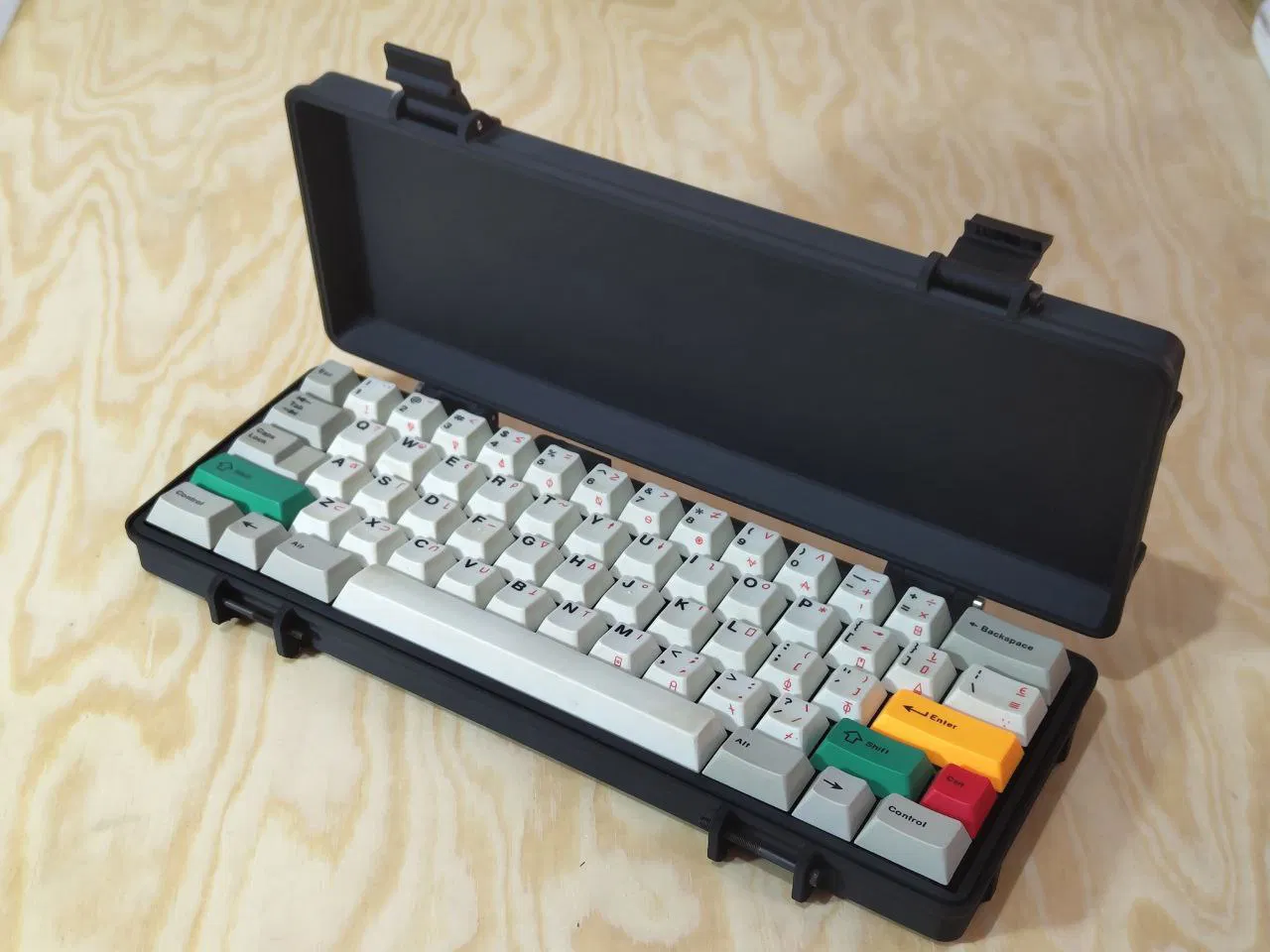

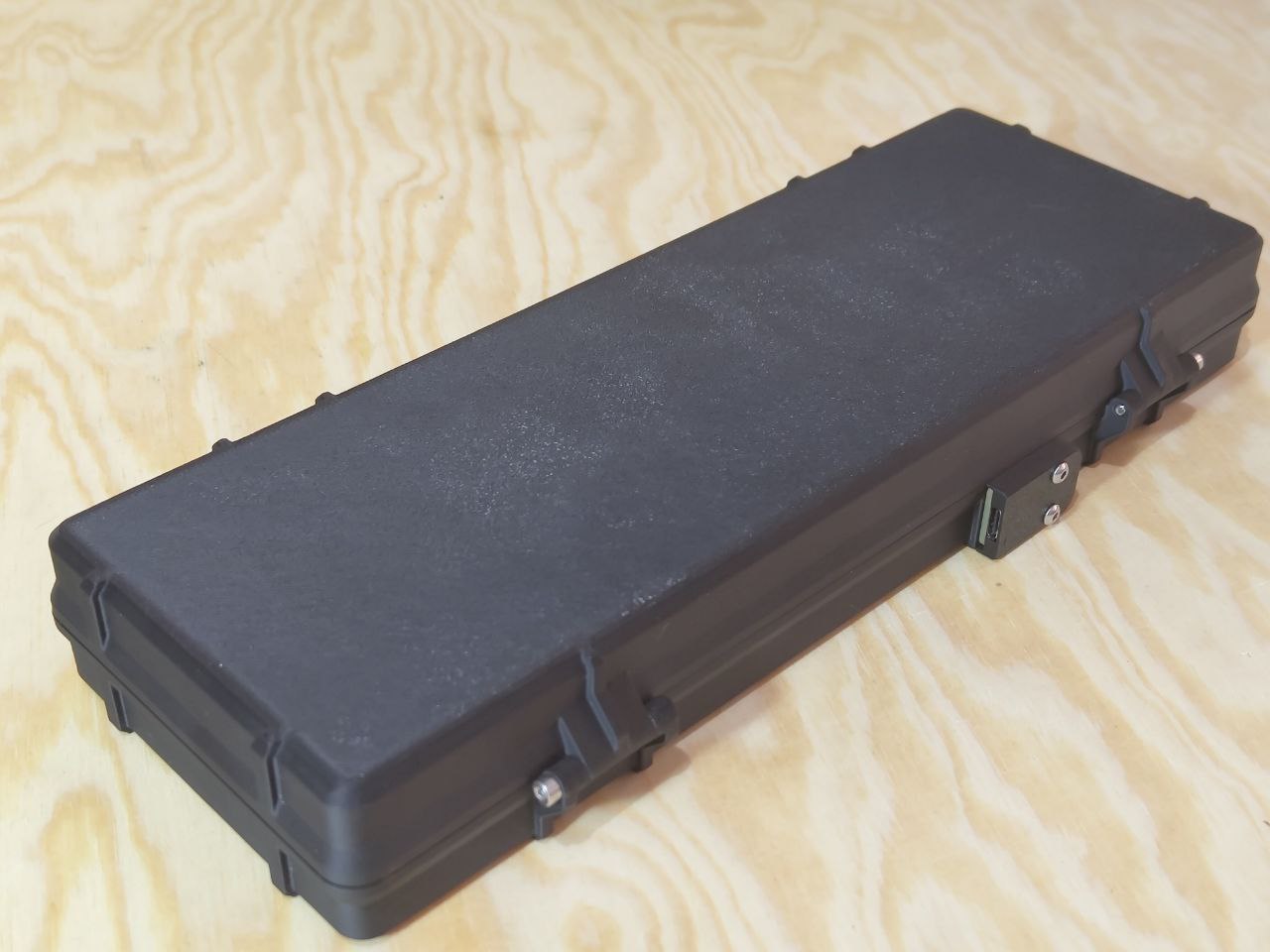

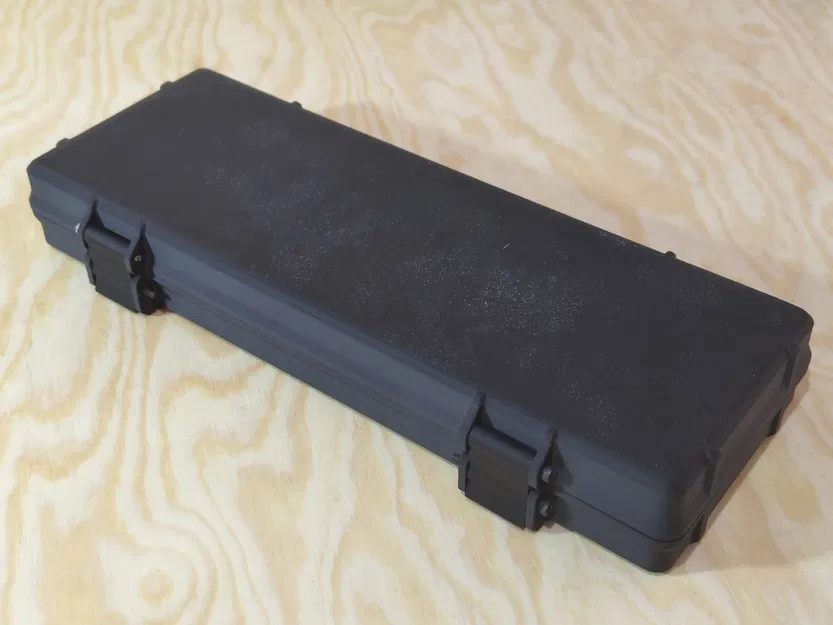

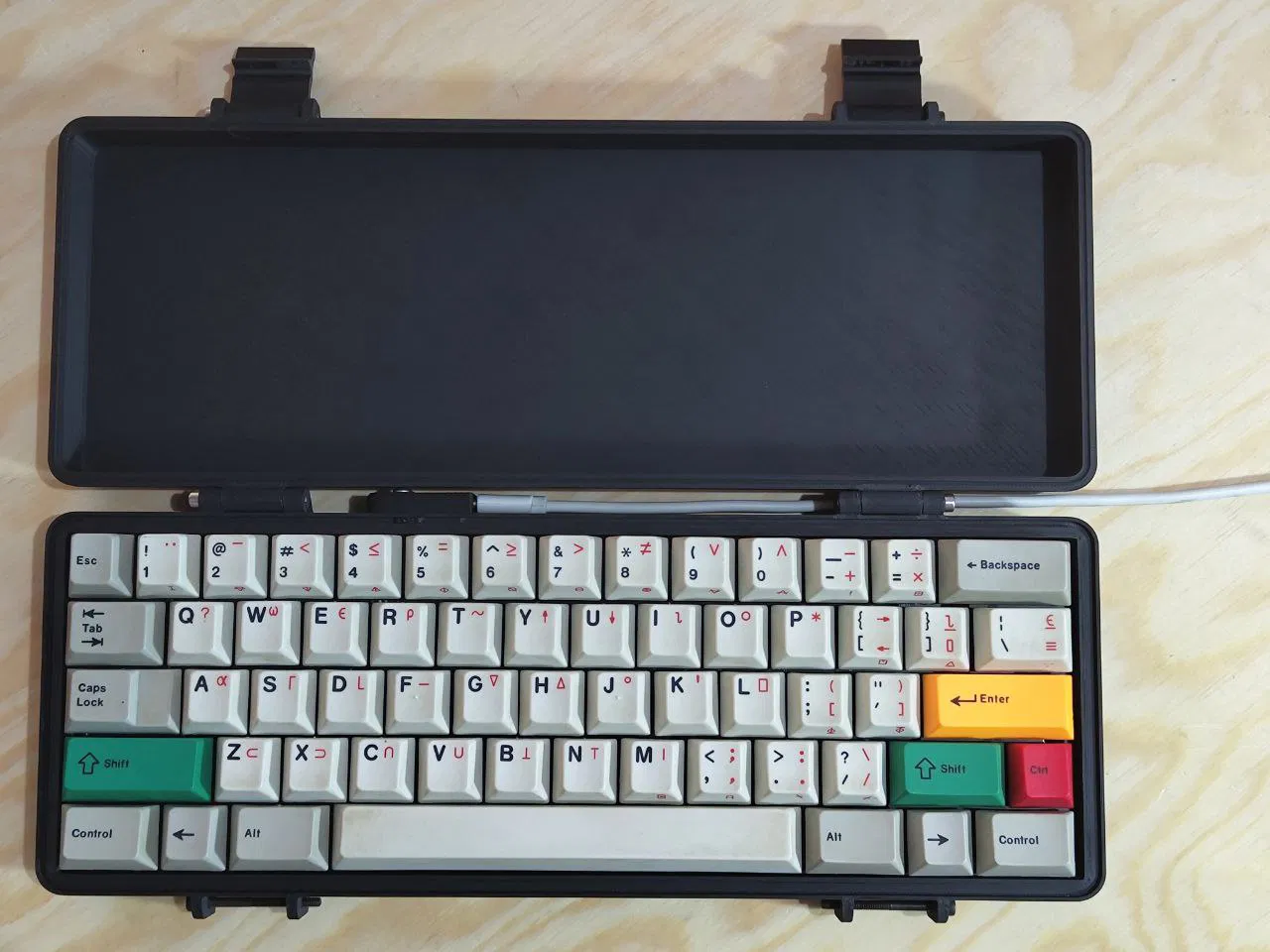

Tui muốn làm một cái bàn phím mà bỏ vô ba lô thoải mái khỏi sợ rớt keycap. Nhờ cái vụ thiết kế case cho Bakeneko nó dễ, với lại cái daughterboard USB-C nó cũng linh hoạt nữa, nên làm cái bản remix này cũng lẹ.

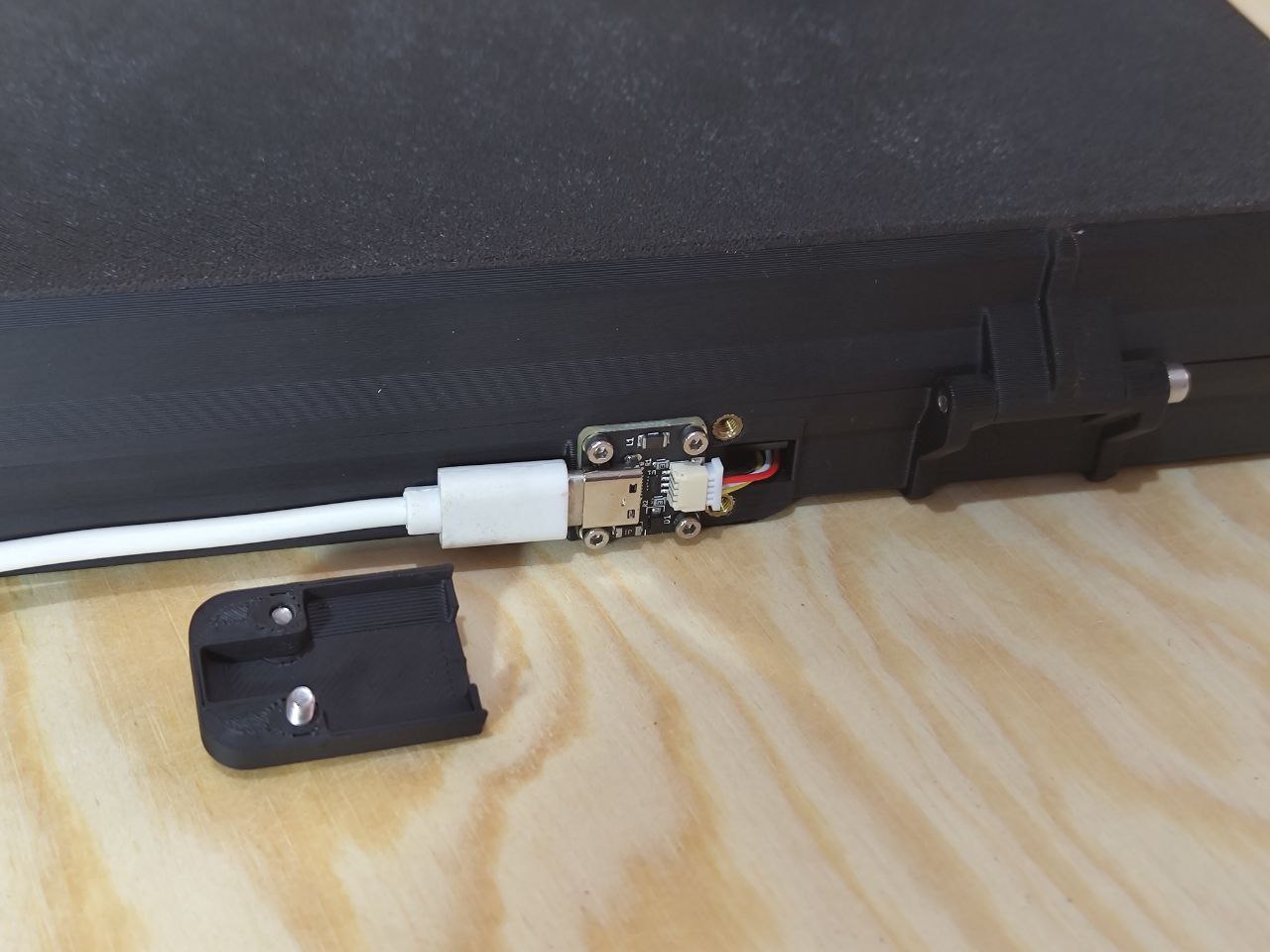

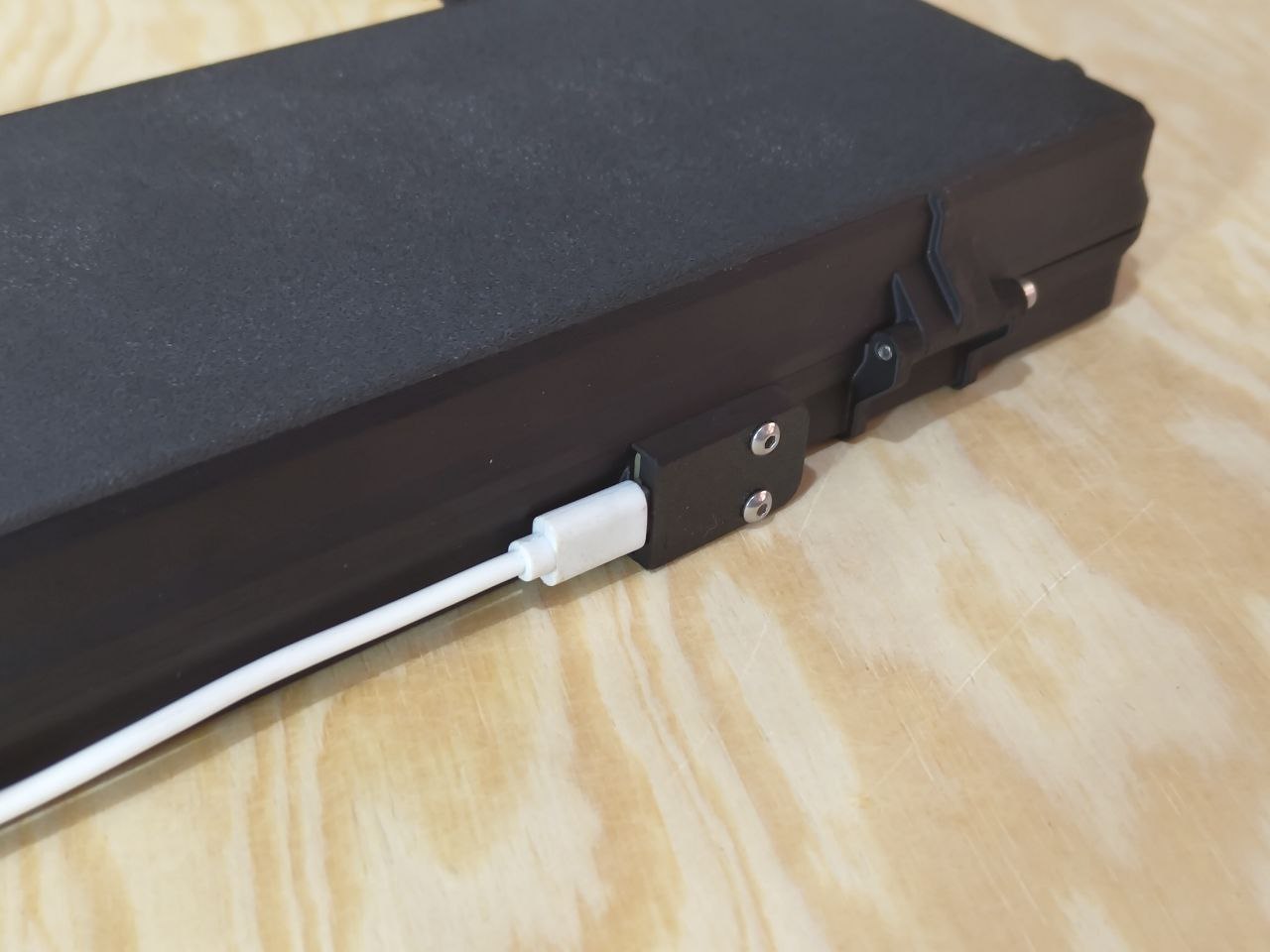

Mấy cái cổng USB thì nhìn nó không đẹp lắm, mà thôi kệ, miễn sao nó hoạt động đúng ý tui, kiểu dáng mỏng gọn với dây cáp nó cũng an toàn.

Cái bàn phím này không có độ nghiêng công thái học hay chân đế gì đâu, tại tui làm nó để tiện mang đi mang lại thôi, chứ không phải để cày cuốc gì hết. Mà nói dzậy thôi chứ chắc phiên bản sau tui cũng nhét vô được cho nó đẹp!

Phần cứng cần thiết (không tính linh kiện Bakeneko):

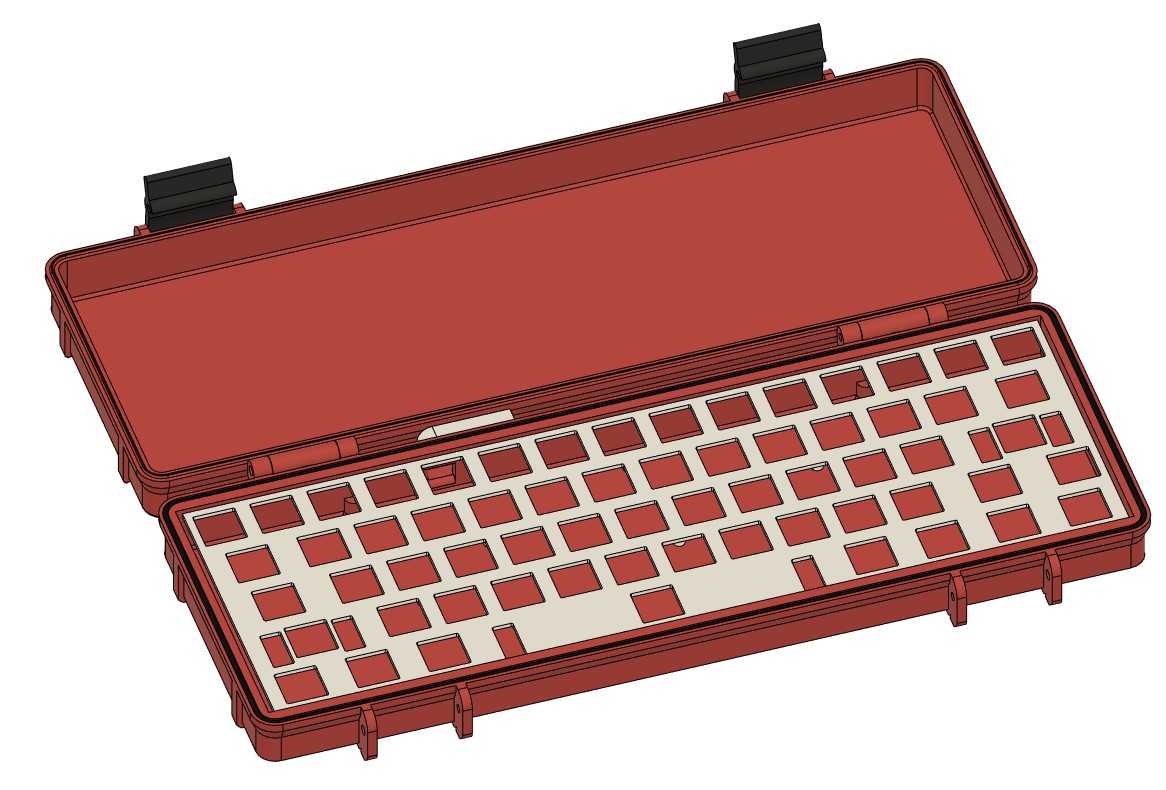

6 x M3x35 SHCS (có thể chỉnh lại bằng tham số trong Fusion)

2 x M3 heatset insert đường kính 4mm x 4mm (nhỏ hơn mấy cái insert tiêu chuẩn của Voron nha!)

2 x M3x10 BHCS (để cố định nắp che USB)

Case này được thiết kế cho kiểu lắp O-ring gasket mount (siết vừa khít) và dùng Unified Daughterboard. Mấy cái O-ring khác nhau có thể sẽ hơi chặt hoặc lỏng hơn.

Lưu ý khi lắp ráp:

Lúc mà gắn mấy cái heatset insert vô, nhựa nóng chảy có thể bị đẩy lên vào cái rãnh để gắn ron. Dùng dao hoặc kềm cắt chéo để dọn dẹp nhựa thừa. Nếu mà chuyển sang dùng M2 insert nhỏ hơn thì có thể tránh được vụ này, mà giờ tui không có sẵn đồ đó.
