Kính VR Note 3 Dive Cardboard

(KHÔNG CÓ PHÁT TRIỂN THÊM TRONG TƯƠNG LAI, SẼ GIỮ NGUYÊN NHƯ THẾ NÀY)

Tôi đã không cải tiến thiết kế này, cũng không cần thiết phải làm vậy. Ngày nay, bạn có thể mua nhiều bộ tai nghe VR từ hầu hết các cửa hàng. Vào thời điểm tôi thiết kế cái này, chưa có cái nào để mua cả. Lúc đó họ chỉ có bộ kit bằng bìa carton. Tôi muốn có một bộ tai nghe tốt hơn.

Đây là một bài tập in tốt nếu bạn vẫn muốn thử, nhưng chi phí để chế tạo một cái sẽ tốn kém hơn rất nhiều so với việc mua sẵn. Chỉ 1 cái thấu kính thôi cũng đắt hơn cả bộ tai nghe mua sẵn, và đôi khi chúng còn đi kèm cả tay cầm điều khiển nữa. Các thấu kính tôi đề xuất còn tốt hơn loại bạn nhận được trong hầu hết các bộ tai nghe, và chúng làm bằng thủy tinh.

Đây là phiên bản thứ 4 của bộ tai nghe này. Tôi vẫn đang khắc phục một vài vấn đề. Nó cho phép điều chỉnh tiêu cự thông qua hai bánh xe có ren. Tôi vẫn đang tìm cách để điều chỉnh khoảng cách giữa hai đồng tử (IPD) một cách dễ dàng. Tôi đang gặp vấn đề với ánh sáng lọt vào qua thiết kế IPD. Bộ này giữ ánh sáng rất tốt và ngăn chặn hiện tượng chồng hình trong mắt.

Hãy cho tôi biết bạn gặp vấn đề gì với nó và tôi sẽ cố gắng tìm cách khắc phục.

also, the lenses, the strap, foam and bolts are the only thing not 3d printed.

Hướng dẫn

Tôi in tất cả các bộ phận lớn ở chế độ 10% với một tường phụ và ở độ cao lớp 0.2. Tôi dùng ABS, chưa thử với PLA.

Thấu kính là loại seoh, có tiêu cự 38mm X 5cm. http://www.seohcorp.com/seoh-lens-glass-double-convex-38mm-x-5cm-focal-length/

Chúng có giá chưa tới 4 đô la mỗi cái vào thời điểm hiện tại. Tiền ship còn cao hơn, nên hãy mua vài bộ cùng lúc.

Tôi đã dùng 2 bu lông máy 6mm X 3 inch và 4 đai ốc cùng kích cỡ. Tôi đã gắn các đai ốc vào nhựa... Tôi sẽ cung cấp thêm thông tin sau để mọi người tự làm. Hiện tại tôi không có nhiều thời gian.

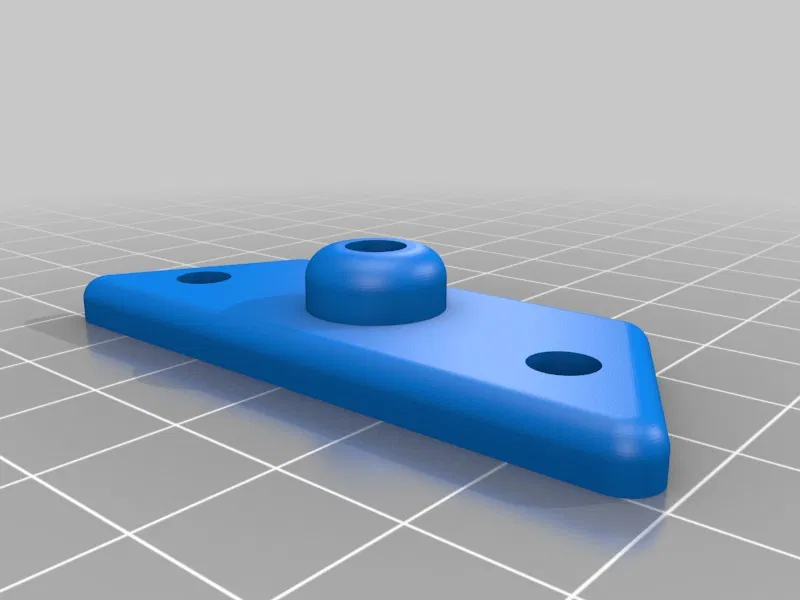

4 bu lông lục giác 3mmx10mm để gắn tấm đế cho bộ xoay dây đeo đầu. Cũng với bu lông chìm.

2 bu lông 3mmX10MM để gắn bộ xoay vào tấm đế và một đai ốc được gắn chìm vào phần ngoài của bộ xoay.

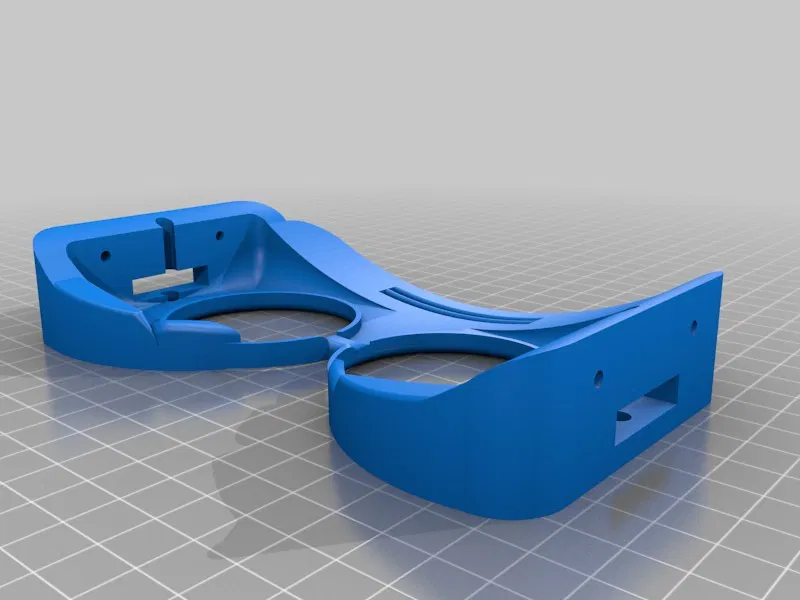

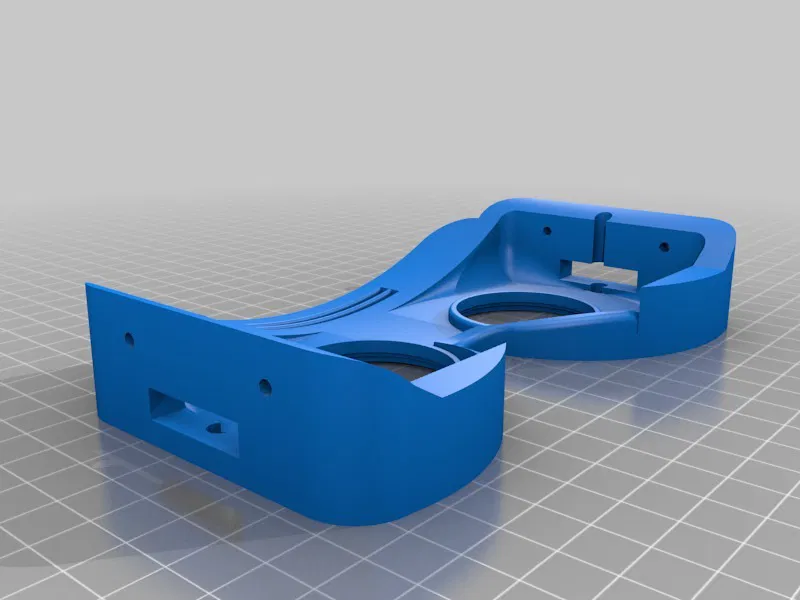

Tôi đã phải gọt bớt một ít nhựa thừa ở khu vực giữ kính mắt để vừa vặn, nhưng tôi sẽ thay đổi một chút để khắc phục các vấn đề khi in.

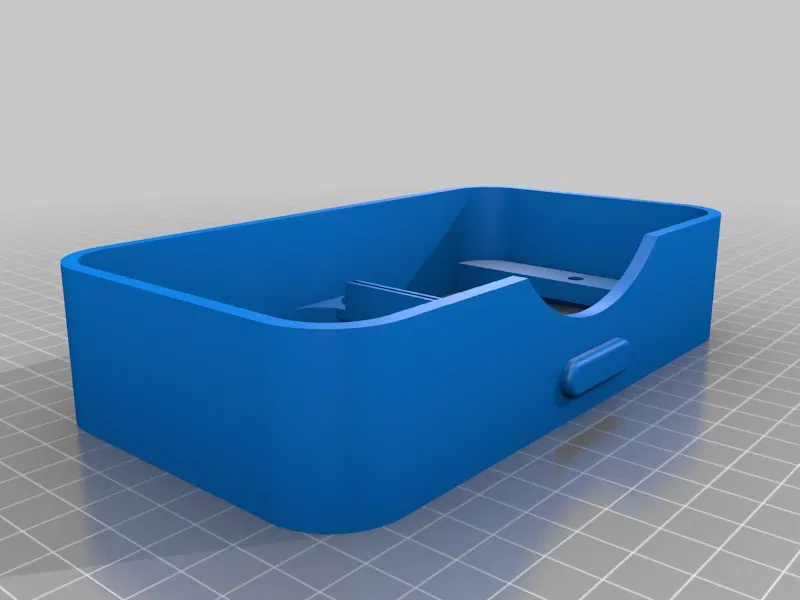

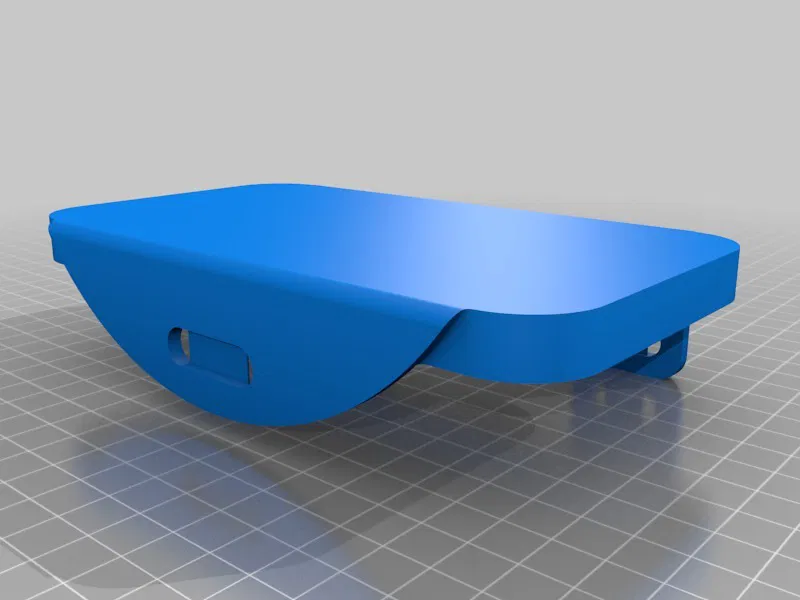

Tôi đã thêm một ít bọt biển mỏng màu đen dùng cho tủ bếp từ cửa hàng đồ gia dụng vào bên trong hộp để điện thoại nằm gọn và không bị xê dịch.

Miếng mút xốp cho mặt là loại mút ghế có mật độ cao từ cửa hàng vải joann fabrics. Tôi đang cố gắng tìm cách cắt loại này, hiện nó là phần duy nhất trông không chuyên nghiệp trong bản dựng của tôi.

Phần tấm đế phía trước bị thiếu phần giữa để gắn camera, tôi sẽ thêm một bộ arduino nhỏ đóng vai trò như bàn phím và chuột, sau đó thêm một vài nút bấm để điều hướng trong khi đeo tai nghe mà không cần tháo điện thoại ra khỏi hộp. Tôi đã gần hoàn thành và sẽ xuất bản nó sau khi tôi làm cho nó trông đẹp như ý muốn.

Thiết bị này có thể dùng cho các thiết bị khác ngoài Note 3. Nhưng sẽ cần thêm mút xốp để giữ điện thoại chắc chắn hơn.
