Tấm Che Đường Ray CNC

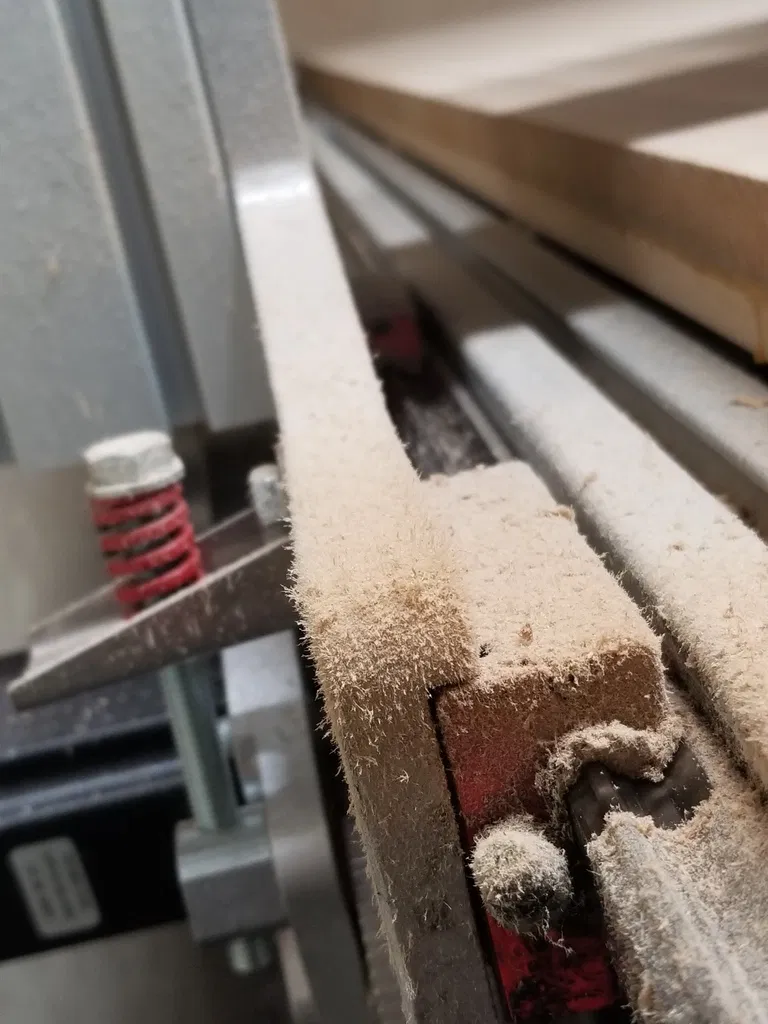

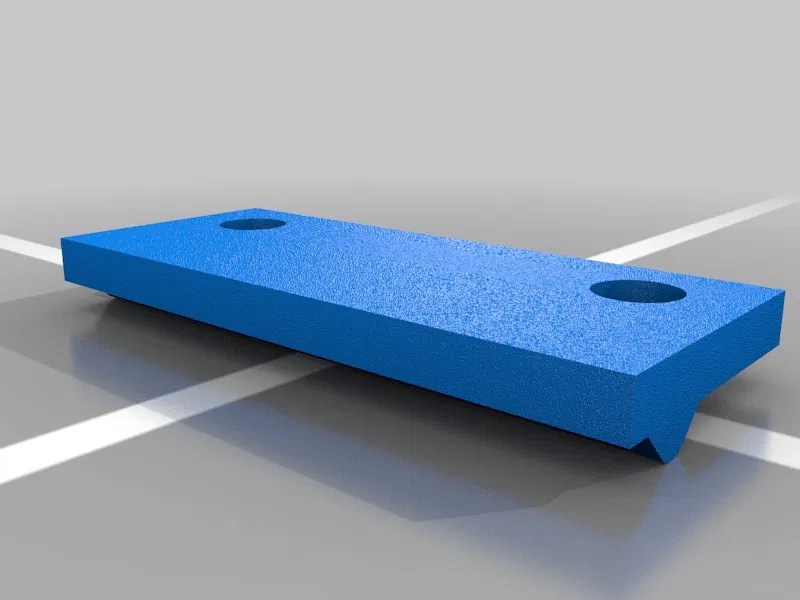

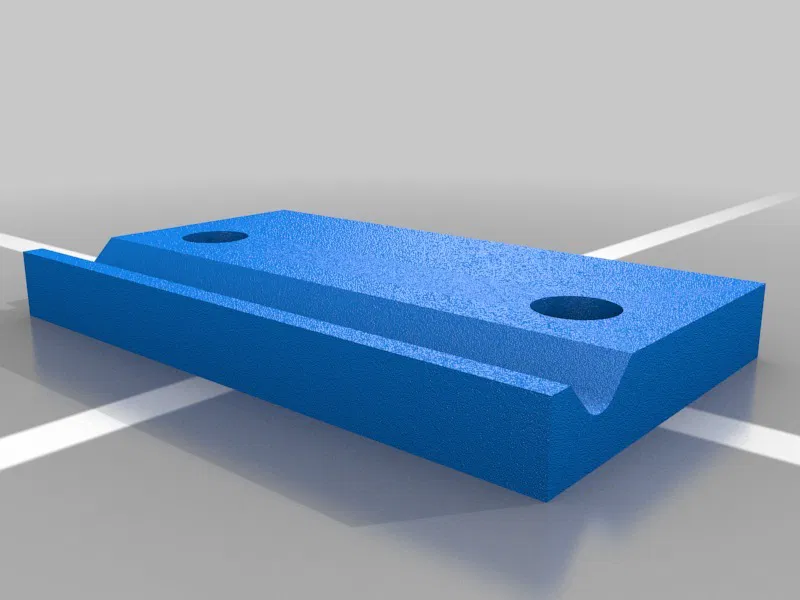

Tao ngán cái vụ đường ray máy CNC bị dính đầy vụn vật liệu lúc đang làm việc quá. Thế là tao thiết kế mấy cái ngàm nhỏ này để giữ vật liệu tao mới mua, cho phép che đường ray lại mà không ảnh hưởng gì tới chuyển động hết.

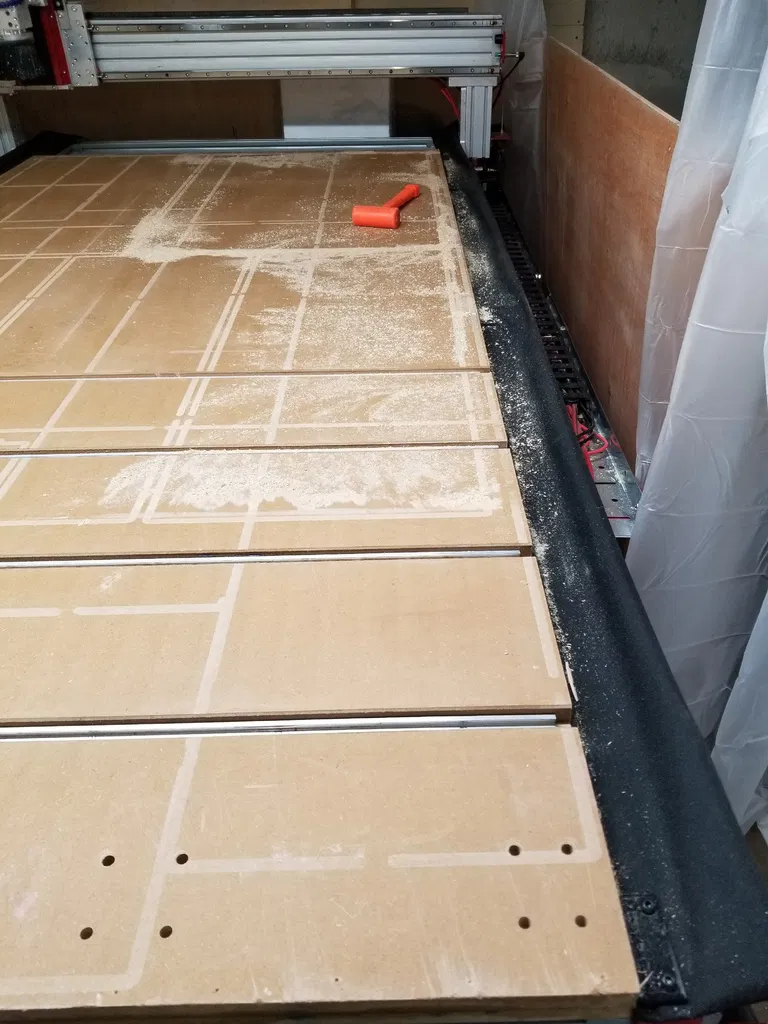

Tao mua vải bọc ghế ngoài trời màu đen. Tao cắt một dải rộng khoảng 8 inch, dài cộng thêm vài inch so với chiều dài bàn máy. Tao xịt keo rồi gấp đôi mảnh vải lại. Mỗi bên tao dùng 4 cái. Mỗi ngàm cần 2 bu lông 8mm và ốc đai ốc trượt (drop in hammer nuts). Mấy cái ngàm ở hai đầu thì kéo căng rồi siết bu lông lại. Từ đó tới giờ tao không cần phải lau chùi đường ray nữa, mà vật liệu vẫn di chuyển ngon lành, không bị cạ vướng gì hết. Cái khung máy nó đẩy vải lên khi di chuyển, cũng giúp mấy cái tấm khung máy đỡ bị bẩn.

Tao còn có cả file G-Code để chạy hút bụi trên bàn máy và đường ray cho nó tự dọn dẹp luôn. Cái này thì không có sẵn trên máy CNC, nhưng giờ có cái giống y chang cái tao làm. Nên nếu mày mua máy sớm hơn hay muốn thêm cái này vô máy CNC của mày, thì đáng lắm đó, hết khoảng 15 đô tiền vải với 5 đô tiền bu lông với ốc trượt. Tao còn dư nhiều vải lắm vì tao cần chiều dài chứ không cần chiều rộng.

Cài đặt in

Máy in:

ender 3

Rafts:

Không

Supports:

Không

Độ phân giải:

.2

Infill:

100%

Nhựa in:

inland Petg

Black Tôi thiết kế cái này như thế nào ===================

fusion 360

Category: Tools
