Tay Quay Máy Khoan Craftsman

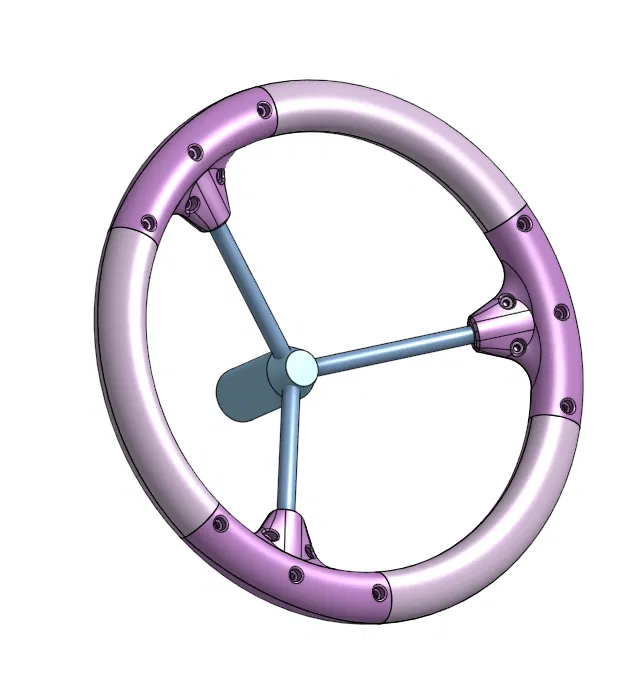

Chuyển đổi máy khoan bàn Craftsman từ tay quay nan hoa sang dạng tay quay tròn. Thiết kế lại hoàn toàn để phù hợp với máy khoan bàn Craftsman 10 inch, mã 137.219001. Có file đo đạc để kiểm tra tương thích.
Mô tả
Cái này cũng giống cái MiniMill DownFeed HandWheel Mod của mình, nhưng mà phải thiết kế lại hoàn toàn để phù hợp với mấy cái nan hoa trên cái máy khoan bàn Craftsman.

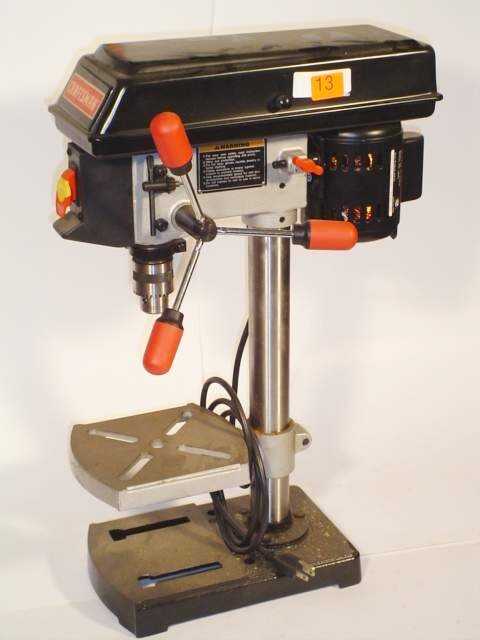

Cái tay quay này được thiết kế để gắn vừa cho máy khoan bàn hiệu Craftsman loại 10 inch, mã số 137.219001. Có thể là nó cũng vừa với mấy mẫu Craftsman khác nữa đó — mình có để sẵn bản vẽ đo đạc ở dưới, bạn nào muốn kiểm tra mấy cái nan hoa trên máy khoan của mình thì xem nha (coi cái PDF đính kèm).
Ngoài mấy món in 3D ra, bạn còn cần mấy thứ này nữa:
- Ốc lục giác chìm M3 x 8mm, 6 con
- Ốc lục giác chìm M3 x 20mm, 9 con
- Ecu M3, 15 con

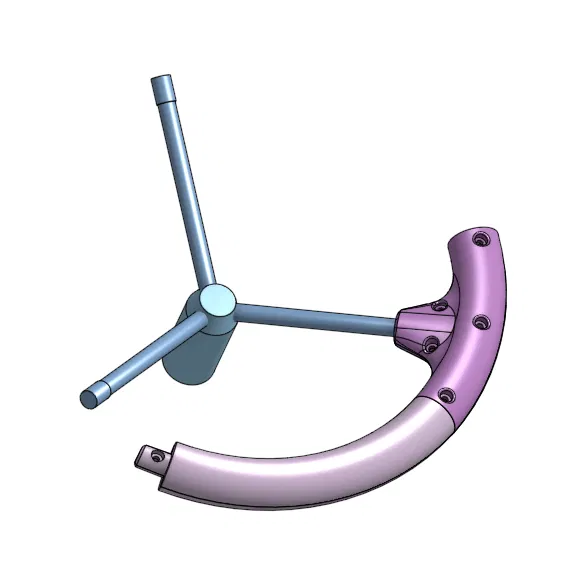

Lắp ráp
Hướng dẫn in
In bằng PETG dùng file 3mf có sẵn nha; còn không thì:
- Độ dày lớp: 0.3mm
- 3 lớp tường
- Ruột 15% dạng lưới
- Chỉ dùng support ở mặt bàn in
- Sử dụng variable layer height (adaptive) cho tất cả các phần
CAD
File CAD 3D OnShape cho cái này thì ở đây nè:
