Nâng cấp Tản nhiệt Quạt 92mm cho Aliexpress Radeon RX 5700 và RX 5700 XT

Trước khi in

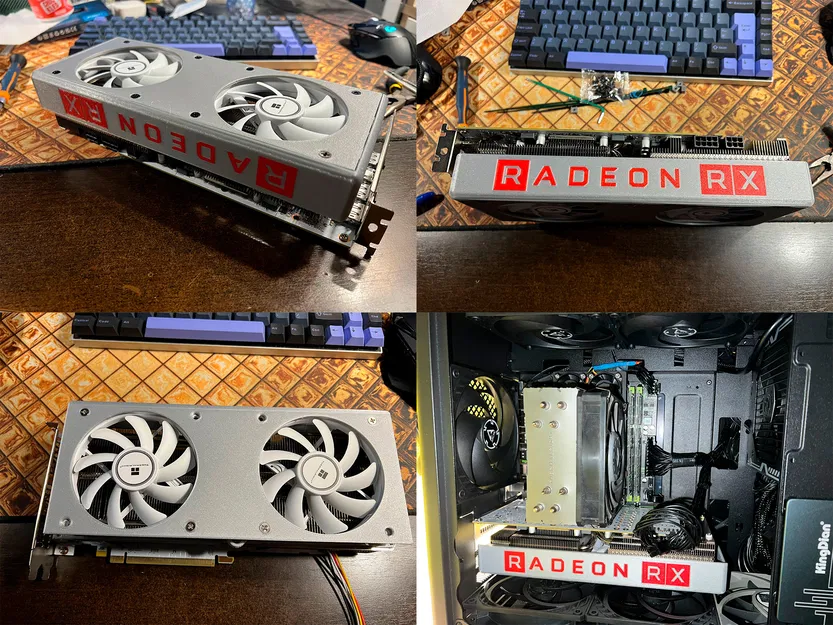

Dự án này vẫn đang trong quá trình phát triển (WIP), nhưng gần như đã hoàn thành. Những hình ảnh bạn thấy là từ các bản mẫu tôi đã làm, một số vấn đề trong quá trình lắp ráp đã được khắc phục.

Dự án này tương thích với hầu hết các card Aliexpress có cùng loại tản nhiệt (tôi đánh giá cao một số khác biệt nhỏ ở các lá tản nhiệt chỉ có đầu nối nguồn ở bên cạnh hoặc phía sau PCB).

Tất cả các bộ phận đều được in bằng PETG và vẫn hoạt động tốt mà không bị cong vênh hay gặp vấn đề gì, nhưng bản in cuối cùng cần được làm bằng ABS/ASA, ít nhất là cho các bộ phận dẫn gió gắn sát với tản nhiệt.

Vui lòng cho tôi biết nếu bạn phát hiện ra lỗi nào và tôi sẽ cố gắng khắc phục.

Dùng cho?

Hầu hết các card RX5700 và RX5700XT từ Aliexpress, có đầu nối nguồn ở cạnh hoặc phía sau.

Mô hình của tôi là Soyo RX5700XT.

95% phù hợp với (cần người in thử bộ phận dẫn gió và kiểm tra…)

• JieShuo RX5700XT, pic1, pic2
• Meguol RX5700
• MLLSE RX5700XT

Giới thiệu

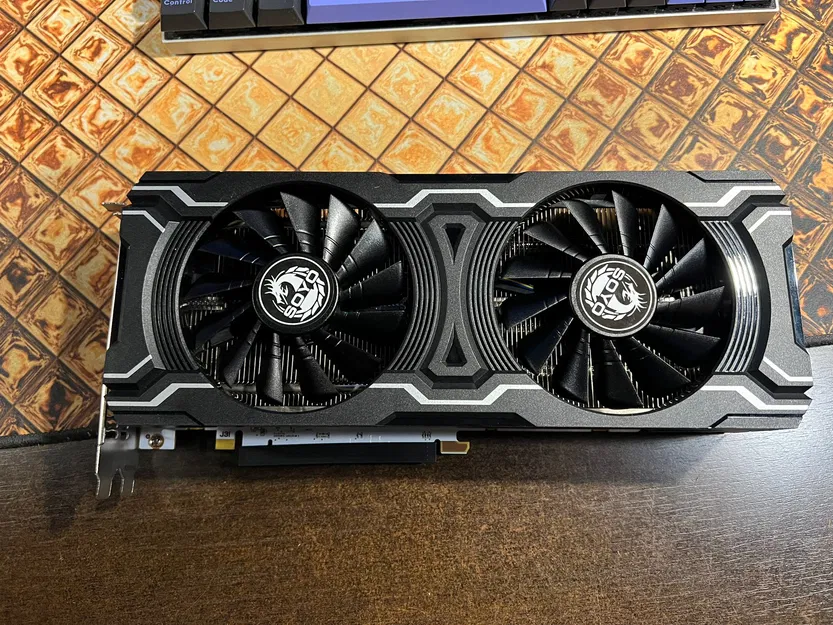

Cách đây vài tuần, tôi nhận được một card "Soyo" Radeon RX5700XT mua cho chiếc PC thứ hai. Khi bắt đầu chơi game và kiểm tra GPU, tôi lập tức hối hận vì đã mua chiếc card này... Trời ơi... bao nhiêu năm rồi mới lại nghe thấy tiếng ồn loại đó và mạnh mẽ như vậy. Thử dùng Ryzen 5800X với tản nhiệt Wraith Stealth (loại 65w) và chạy Cinebench vài lần... vẫn chưa đủ tiếng ồn quạt cao tần để sánh được với chiếc GPU Soyo này.

Thật không công bằng khi tôi thấy quá nhiều "đánh giá" trên YouTube với cùng một card (hoặc bản sao) có cùng bộ tản nhiệt mà không ai nói về điều này... Tôi chỉ tìm thấy một bài đánh giá thực sự... Một điều nữa cần đề cập... loại Aliexpress R5700XT này đi kèm với VRM 50A thay vì VRM 70A của card OEM Reference. Nếu bạn có một chiếc VRM 50A tốt thì không có vấn đề gì, ngay cả khi bạn ép xung card và đẩy công suất lên +230W, nhưng nếu bạn có VRM kém chất lượng thì hãy cẩn thận và đừng đẩy quá 200W.

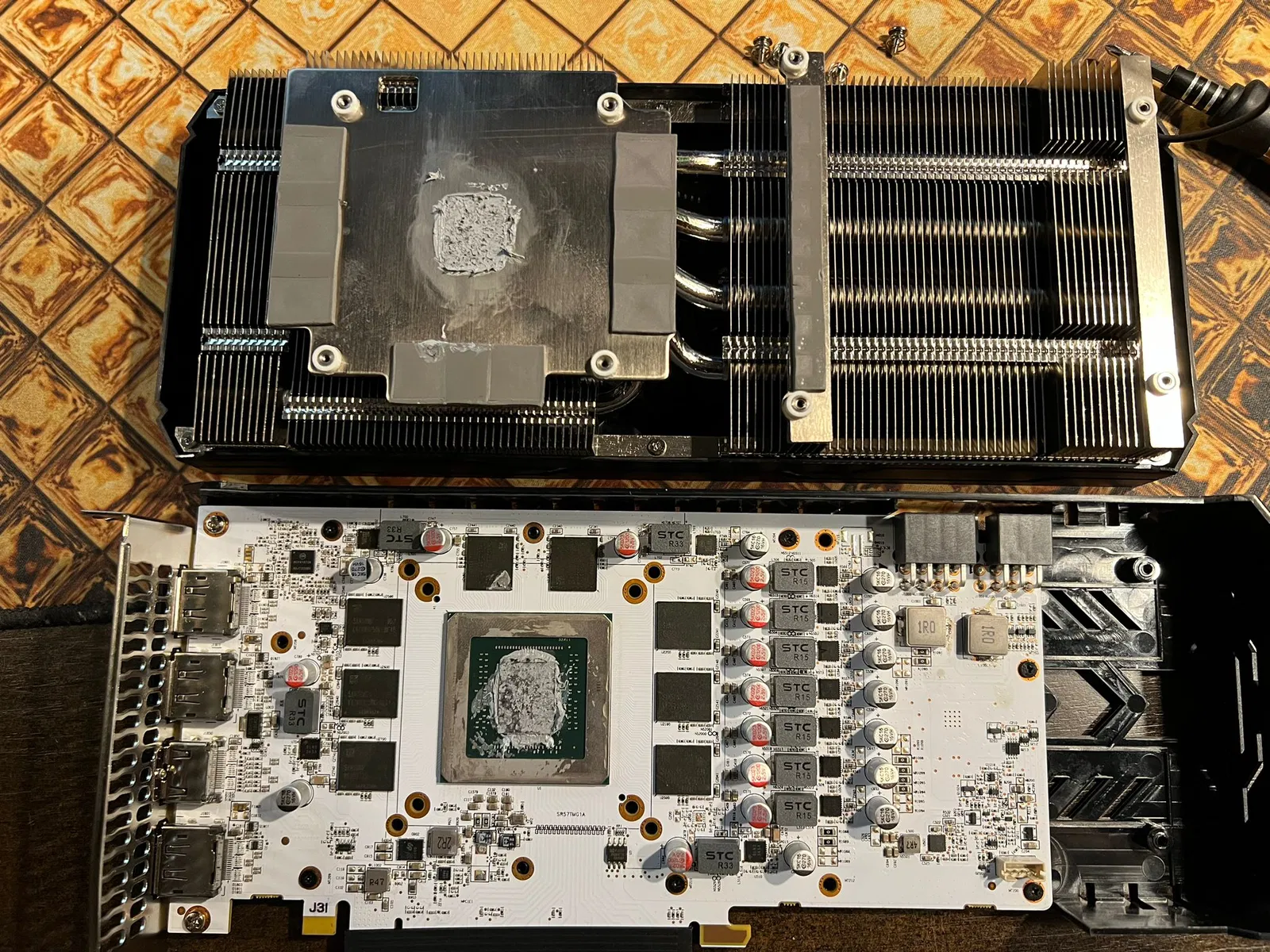

Card của tôi đi kèm với Alpha & Omega AOZ5311NQI BLN3 DrMOS, chúng rất tốt và được sử dụng trong các card cao cấp khác như RTX4080/4090. Hãy kiểm tra card của bạn trước khi đẩy giới hạn.

Tại sao VRM 50A có thể dễ dàng đảm nhận công việc của VRM 70A? Bởi vì bạn không thể làm mát đủ lượng nhiệt bằng không khí + miếng tản nhiệt.

Xem video này, https://www.youtube.com/watch?v=-SAWtKEIYbw từ Gamers Nexus, OEM 5700XT không thể đẩy quá 250A-300A trên không khí mà không bị nhiệt độ VRM "tự sát".

Đường cong hiệu suất của BLN3 và Fairchild FDMF3170 (OEM) rất giống nhau, chỉ hơn khoảng 1W nhiệt mỗi VRM ở dải 35-40A đối với BLN3. (Kiểm tra bảng dữ liệu nếu bạn muốn)

https://aosmd.com/res/data_sheets/AOZ5311NQI.pdf https://www.mouser.com/datasheet/2/308/1/FDMF3170_D-1222701.pdf

Cũng cần đề cập rằng BIOS đi kèm có TDP là 150W, nhưng với powerlimit -+50%, bạn có thể tăng lên đến 225W mà không cần flash BIOS.

Vấn đề

Quạt zin gây ra rất nhiều tiếng ồn cao tần, và tản nhiệt zin hơi không đủ cho chiếc card này... Card này đạt được nhiệt độ "tốt" bằng cách sử dụng quạt 92mm hiệu suất thấp ở tốc độ quay cực cao.

Quạt zin không có nhiều không gian để thổi không khí qua toàn bộ tản nhiệt.

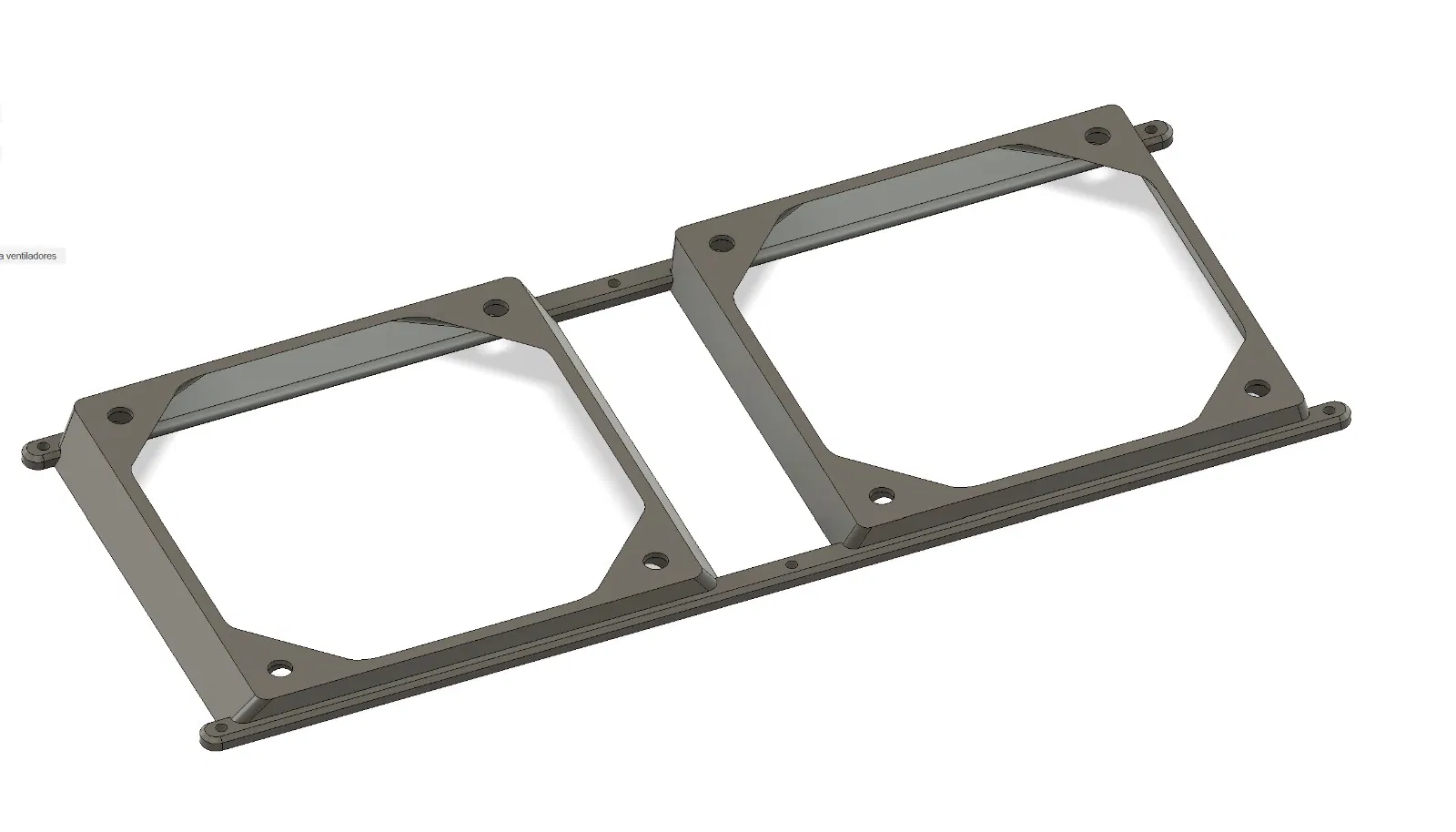

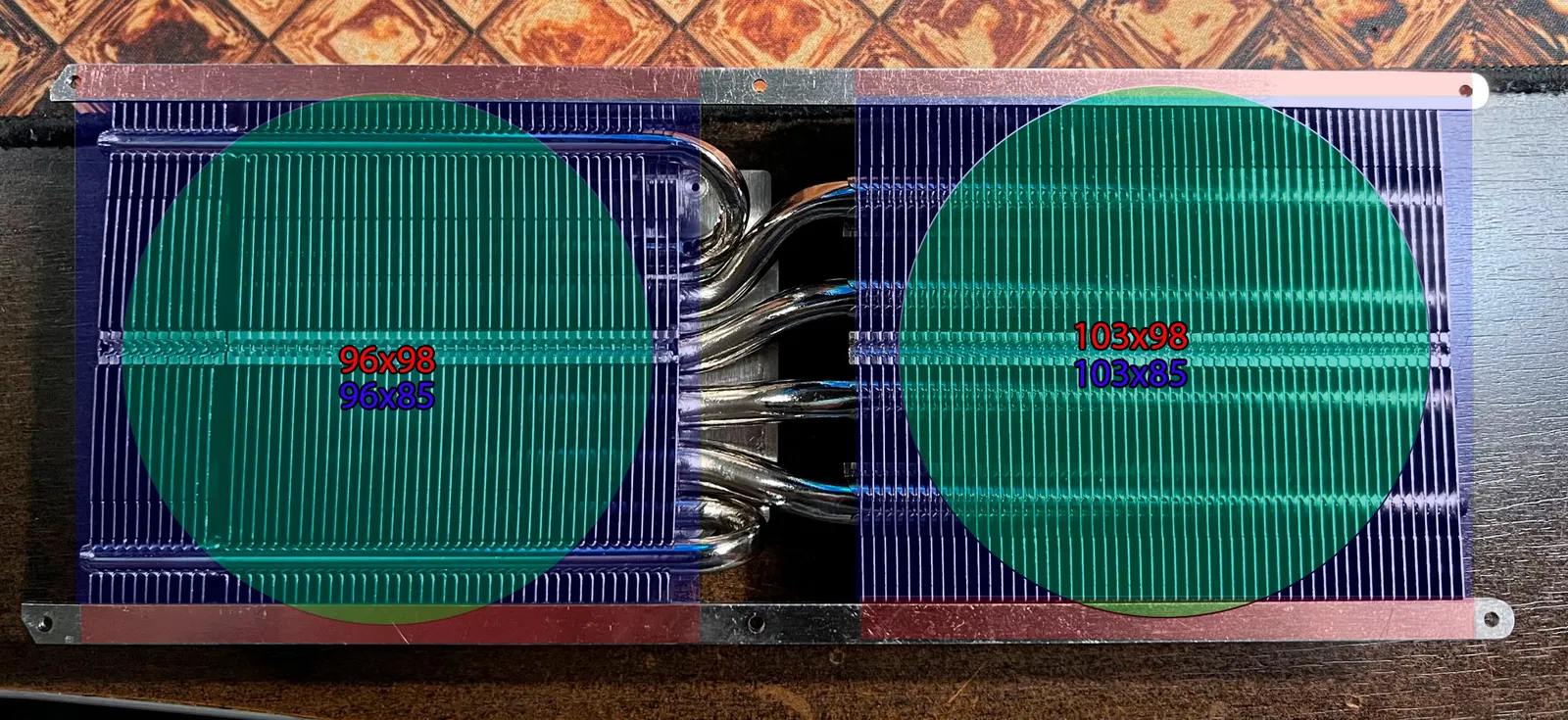

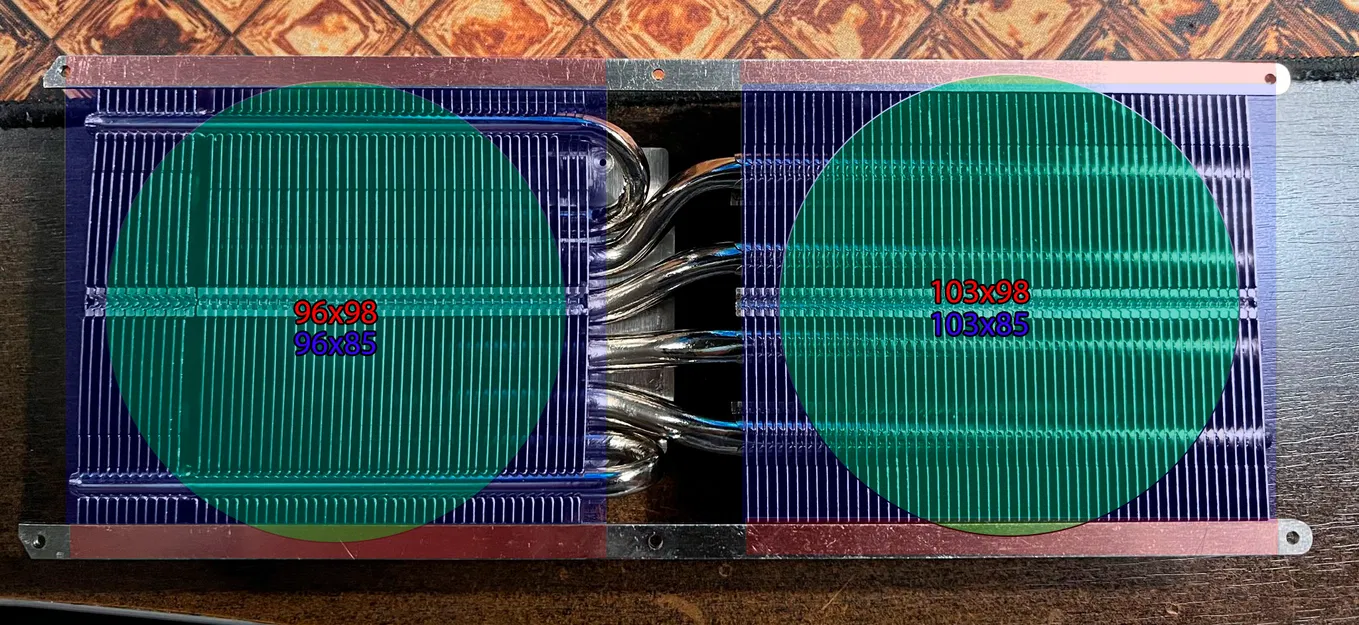

Bản in này cố gắng tối đa hóa hiệu quả của bộ tản nhiệt, dẫn luồng không khí từ quạt 92mm qua toàn bộ tản nhiệt. Và sử dụng quạt thân thiện hơn về âm thanh. Chúng ta có một nhóm lá tản nhiệt đầu tiên rộng 96x98mm và nhóm thứ hai rộng 103x98mm, nhưng chỉ có thể thổi khí trên chiều rộng 85mm.

Giải pháp và kết quả

Sử dụng hai quạt 92x15mm hoặc 92x25mm.

Một vài gợi ý.

92x15mm (TL-9015 PWM) https://www.thermalright.com/product/tl-9015/ 1000mv/1950mhz Furmark 150W TDP - 69ºC GPU, 82ºC hotspot 190W TDP - 78ºC GPU, 97ºC hotspot 177w-182W

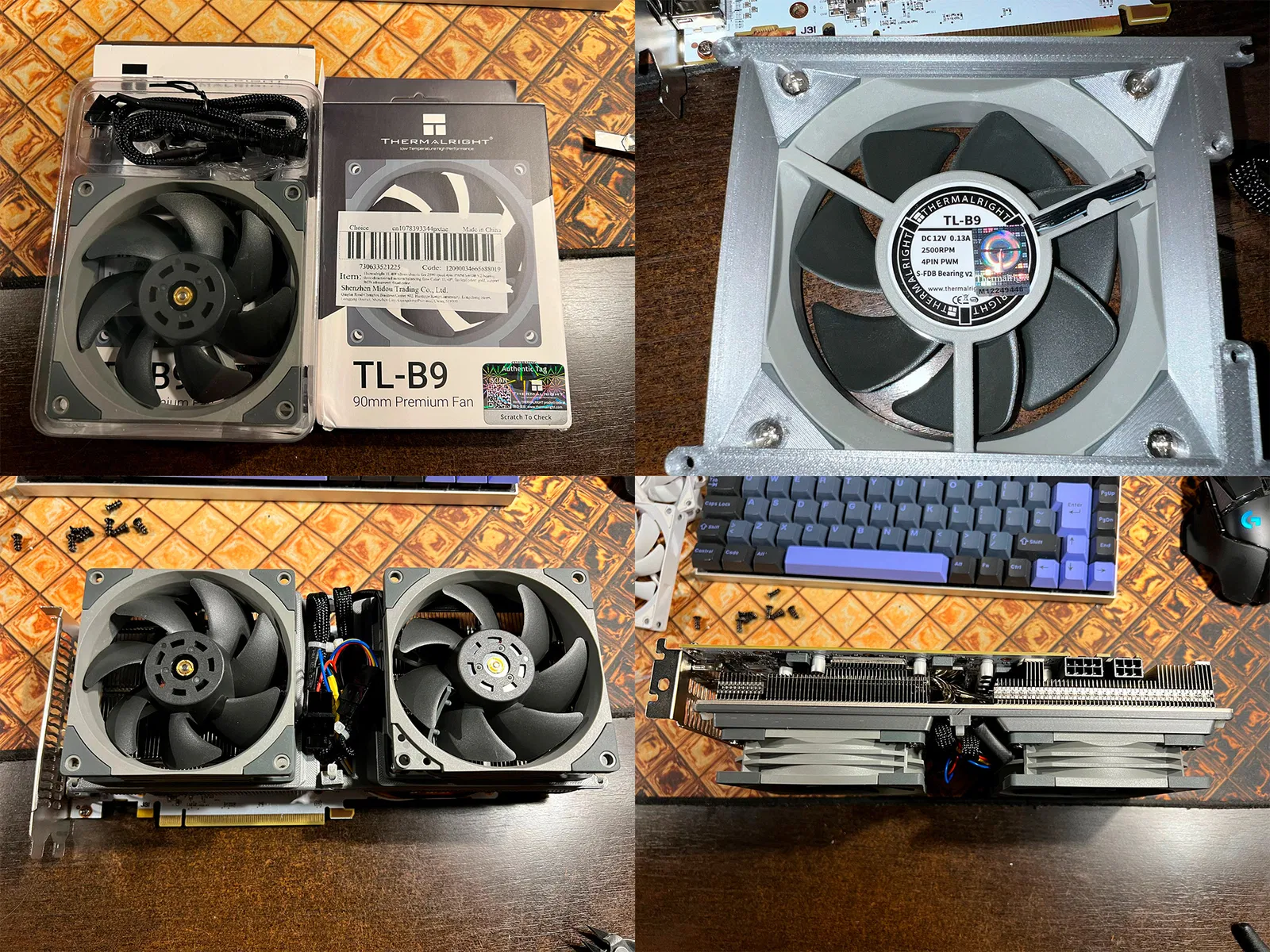

92x25mm (TL-B9) https://www.thermalright.com/product/tl-b9/ 1000mv/1950mhz Furmark 150W TDP - 64ºC GPU, 80ºC hotspot - 150W costant 190W TDP - 69ºC GPU, 88ºC hotspot - 176-185W

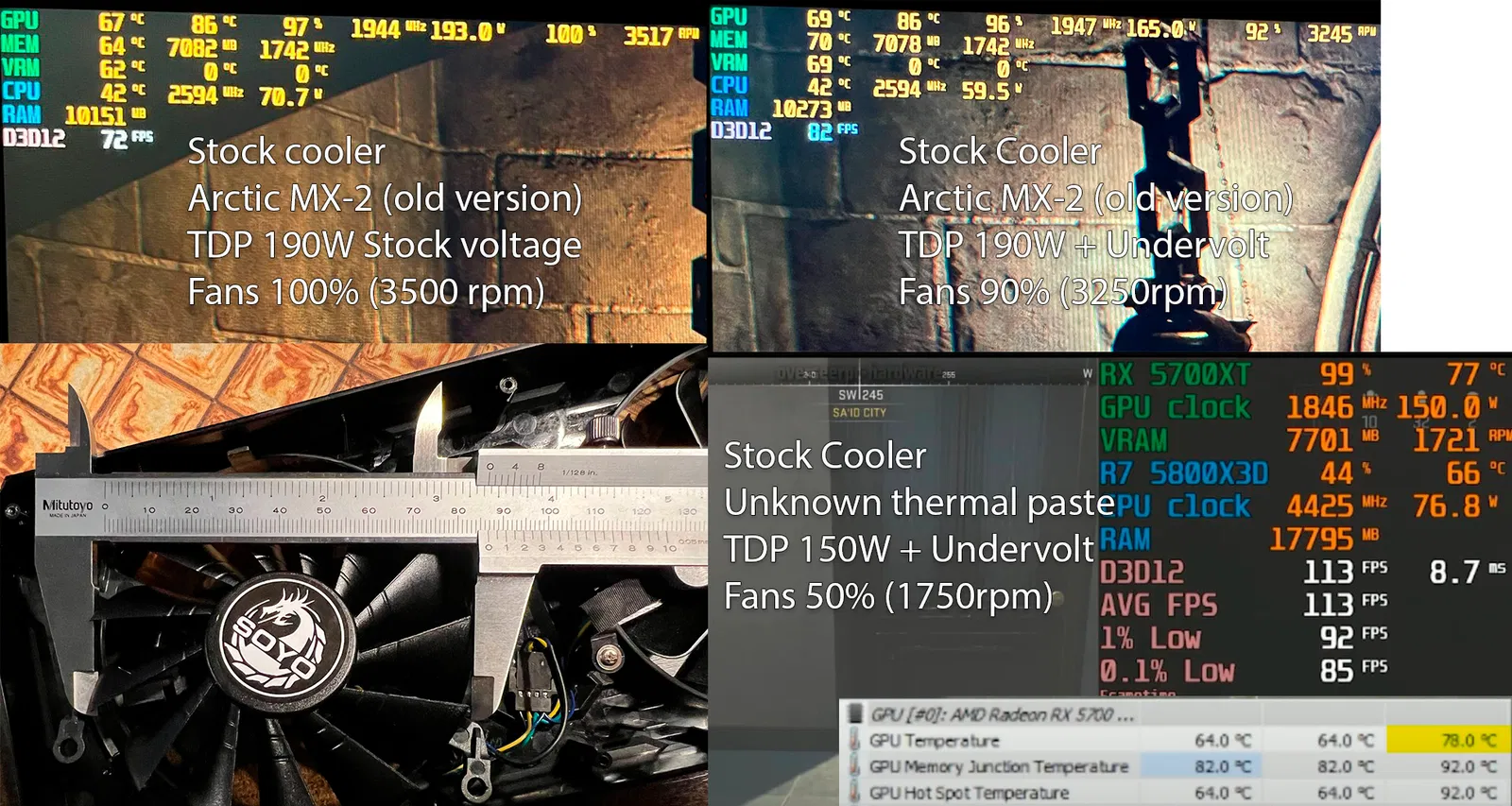

So sánh khi chơi game Tản nhiệt zin

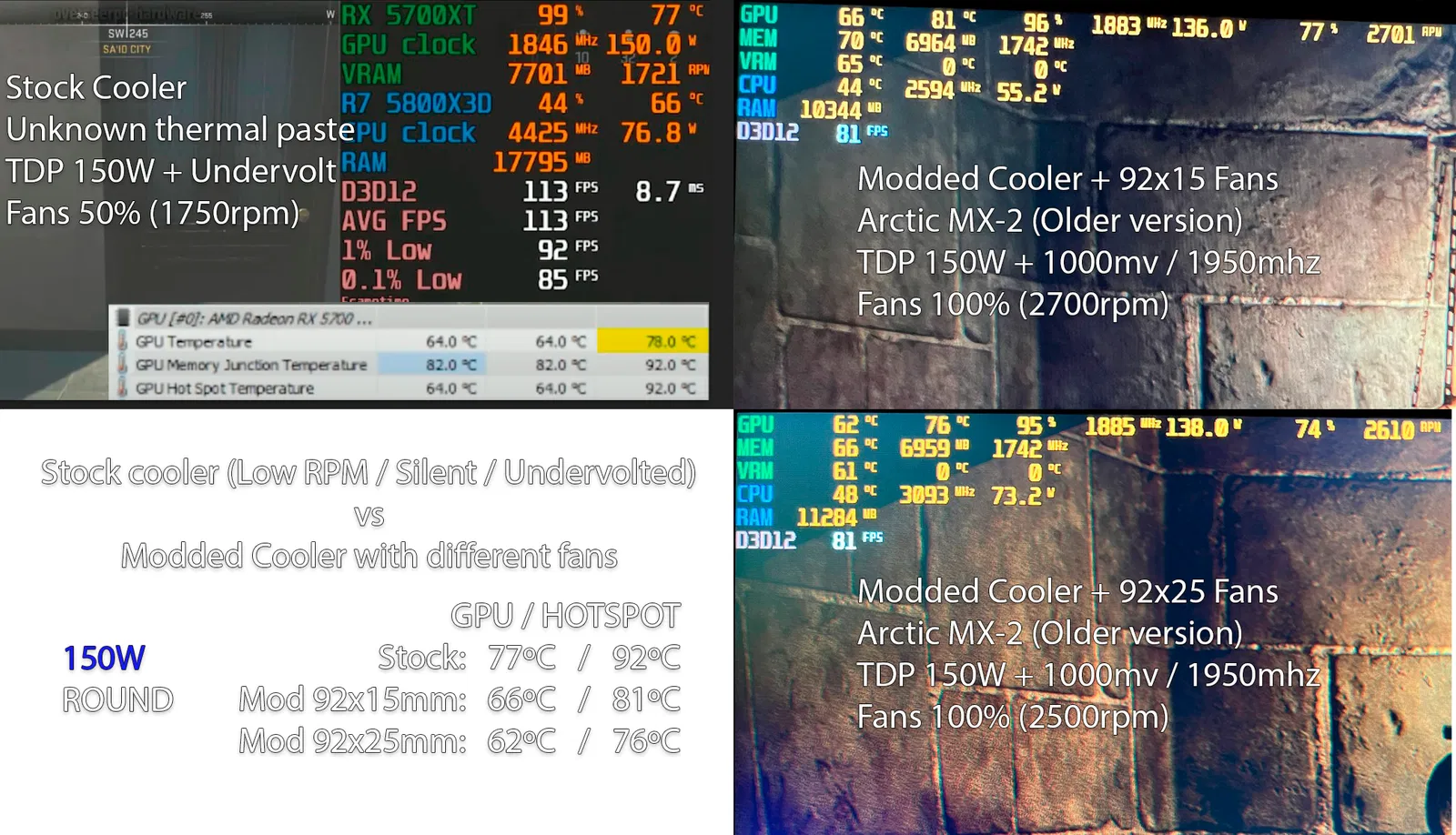

So sánh khi chơi game Chế độ 150W, tản nhiệt zin so với đã độ

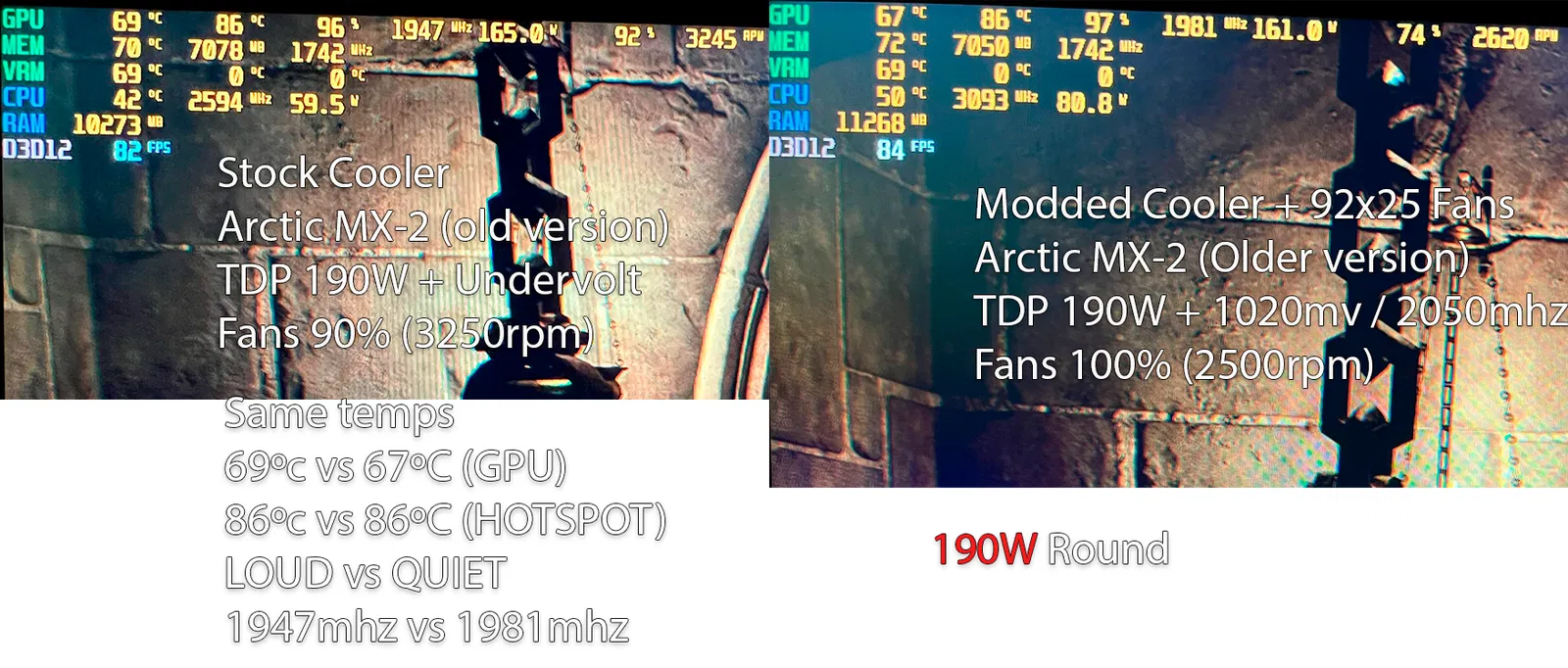

So sánh khi chơi game Chế độ 190W

TDP đề cập đến công suất tối đa mà chip có thể đạt được, 150W có nghĩa là powerlimit 0%, 190W có nghĩa là powerlimit 30%.

TÓM LẠI:

• 92x15mm, tốt cho TDP giới hạn 150W, tiết kiệm không gian (1 khe so với 92x25mm)
• 92x25mm, nhiệt độ tốt nhất, êm nhất (thậm chí còn hơn 92x15mm), tốt cho TDP 190W.

Danh sách vật tư (BOM)

Nếu bạn muốn chạy card trần

• 8 ốc tự khai M5
• Dây rút (2-2,5mm rộng)
• Bộ chuyển đổi nguồn quạt

Nếu bạn muốn sử dụng lắp ráp khoan

• 6 ốc M3x10
• 6 đai ốc M3

Nếu bạn muốn lắp vỏ:

• 6 ốc ren M3 5x4,5
• 4 ốc M3x10
• 2 ốc M3x20
• 8 (hoặc nhiều hơn) ốc tự khai M5 cho quạt

Bạn có thể tự làm bộ chuyển đổi nguồn quạt bằng đầu nối JST PH 2.0 4 chân hoặc lấy từ card khác.

Lưu ý rằng bạn chỉ cần cáp tín hiệu RPM từ MỘT QUẠT, quạt còn lại chạy không có tín hiệu đó.

Hướng dẫn in

• Các bản mẫu in bằng PETG đã sống sót... nhưng tôi không khuyến khích chạy card trong nhiều năm với bộ dẫn gió bằng PETG... hãy cố gắng in bộ dẫn gió ít nhất bằng ASA/ABS.
• 3 lớp vỏ ngoài
• 15-20% độ đặc ruột (infill)
• Tất cả các mô hình đều có thể in trên bàn in 25cm.

Lắp ráp

Bạn có hai chế độ lắp ráp, có khoan và không khoan. Tất cả các bản mẫu đều chạy bằng cách lắp ráp không khoan, chỉ cần dùng dây rút tốt. Các lỗ trên tản nhiệt có đường kính 2.5mm, bạn cần khoan lên 3mm để sử dụng ốc M3.

Bạn cần tháo bộ tản nhiệt ra để tháo rời vỏ quạt đi kèm với hai quạt kiểu tuabin.

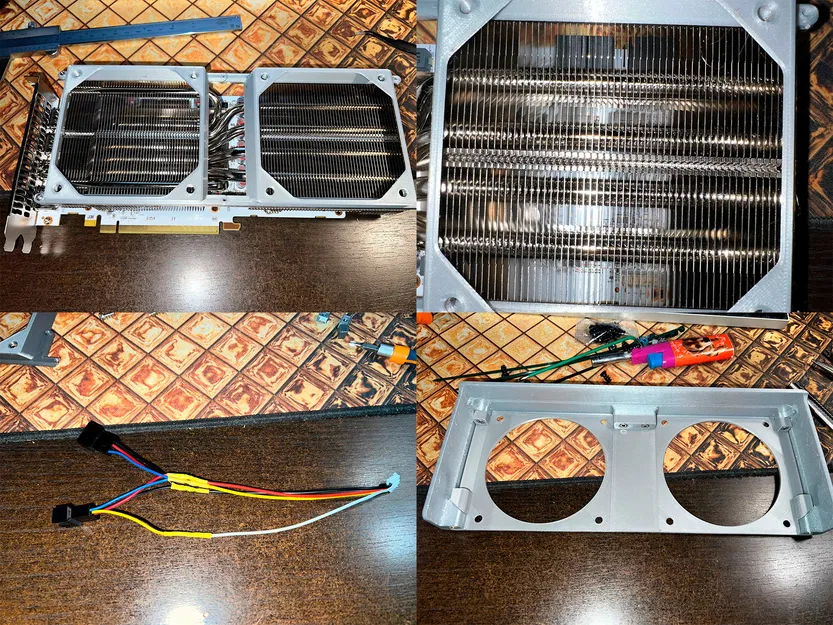

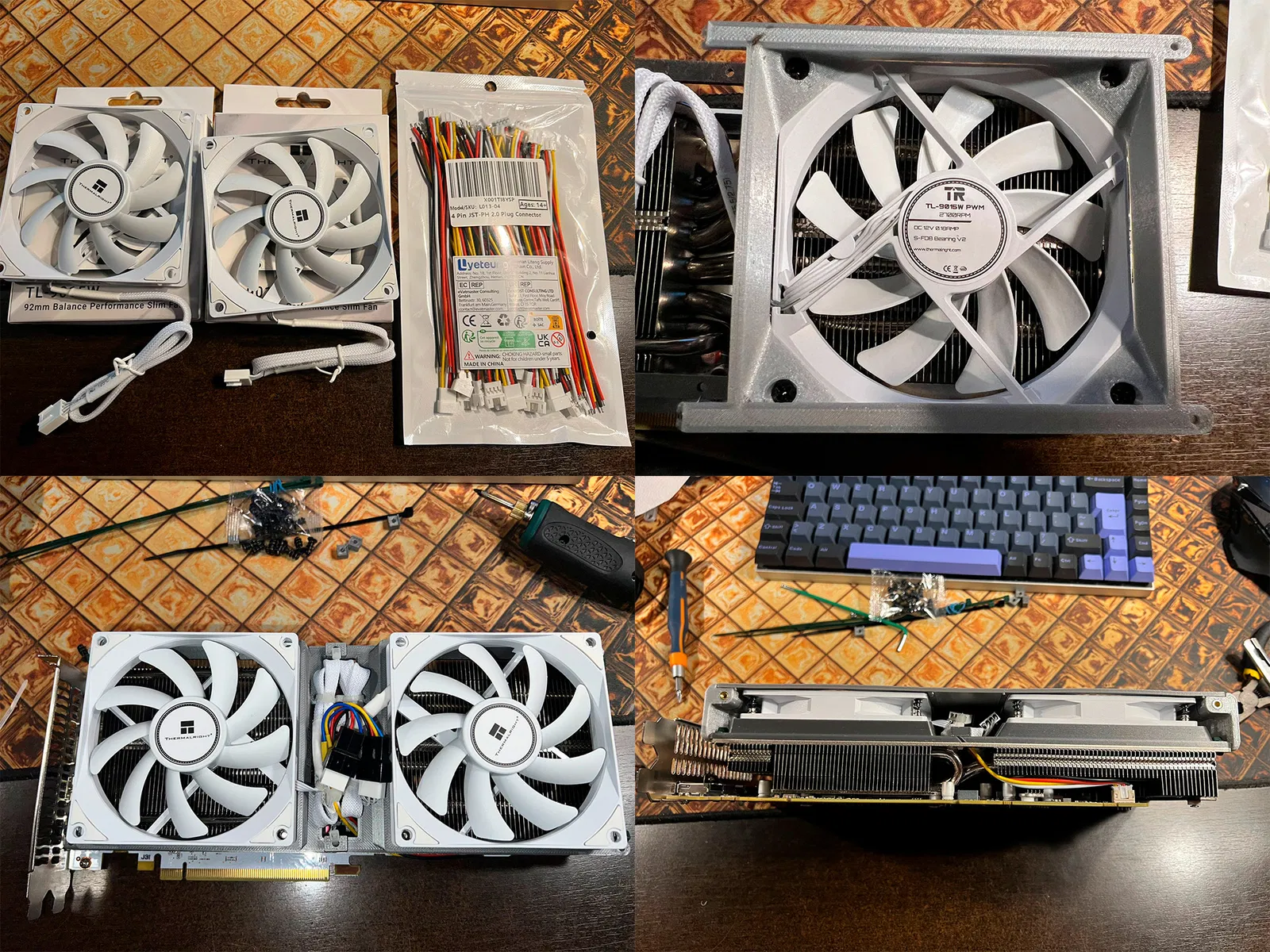

Đặt quạt và bắt vít vào bộ dẫn gió, sử dụng các lỗ bên cạnh để quản lý dây cáp. Lắp quạt với dây cáp hướng về phía trung tâm tản nhiệt, xem hình.

Bây giờ bạn có thể sử dụng giá đỡ dây rút ở giữa và luồn dây rút thẳng vào các lỗ bên cạnh.

Nếu bạn muốn sử dụng kiểu lắp khoan, hãy đặt đầu ốc về phía PCB và sử dụng các miếng nhựa bạn đã in áp vào bộ dẫn gió, đây là bộ phận có thể hy sinh để bảo vệ bộ phận in.

Nếu bạn dùng dây rút, hãy nhớ luồn dây rút qua bên trong (nếu không vỏ sẽ không khớp đúng).

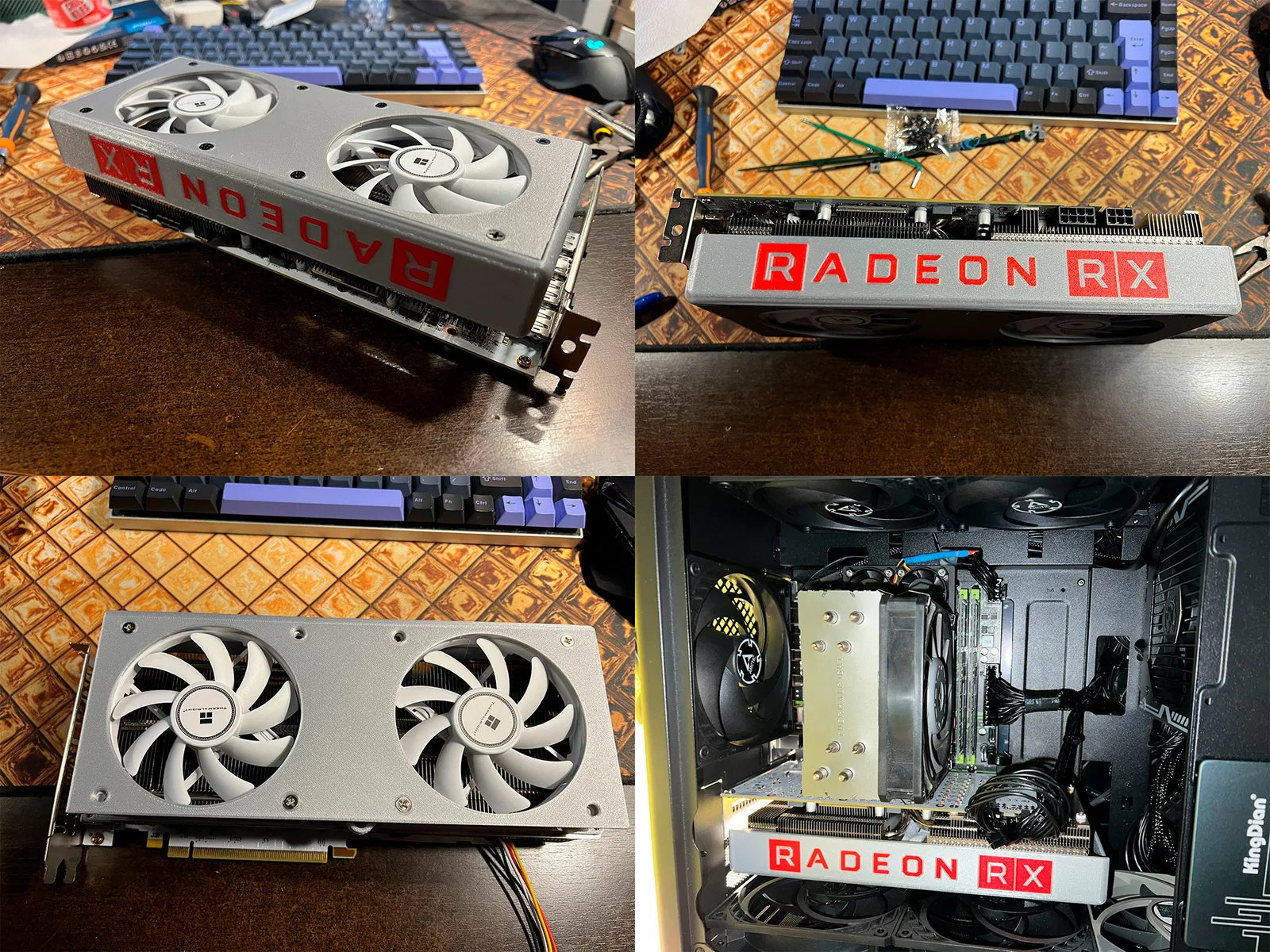

Bây giờ bạn có thể lắp vỏ hoặc cài đặt card. Nếu bạn muốn lắp vỏ thì bạn cần lắp trước. Lắp các ốc ren trước.

(Hai bộ phận này đã được sửa đổi để dễ dàng lắp đặt/bắt vít) Khuyến khích mạnh mẽ sử dụng cờ lê bi.

Sau đó, đặt lên trên quạt của bạn và bắt vít bằng ốc tự khai M5.

Chỉnh sửa giả mạo và các thứ khác

Mọi hình thức chỉnh sửa đều bị cấm theo mặc định, do sự lạm dụng của người dùng "nền tảng khác" những người tải lên các bản chỉnh sửa giả mạo hoặc đơn giản là sao chép cho "nền tảng" khác và tải lên mà không ghi nguồn hoặc thậm chí xóa chữ ký của người tạo và tải lên như của họ.

Những bản in này sẽ được tải lên "nền tảng khác" để bảo vệ tôi khỏi những kẻ trộm.

Xin lỗi vì sự bất tiện này, nếu bạn muốn thực hiện một bản chỉnh sửa thực sự, hãy liên hệ với tôi và tôi sẽ cho phép bạn tải lên và ghi nhận trên trang này để công khai cho phép.
