Máy Kéo Thước Cho Sổ Tay

Bối cảnh

Tui tình cờ thấy cái "Miniature Notepad Drafting Arm" của TensorFlux và mê liền!

Nhưng mà nó mỏng manh quá, xài chung với cái sổ tay EDC của tui sợ gãy.

Nên đây là phiên bản của tui nè.

Thiết kế

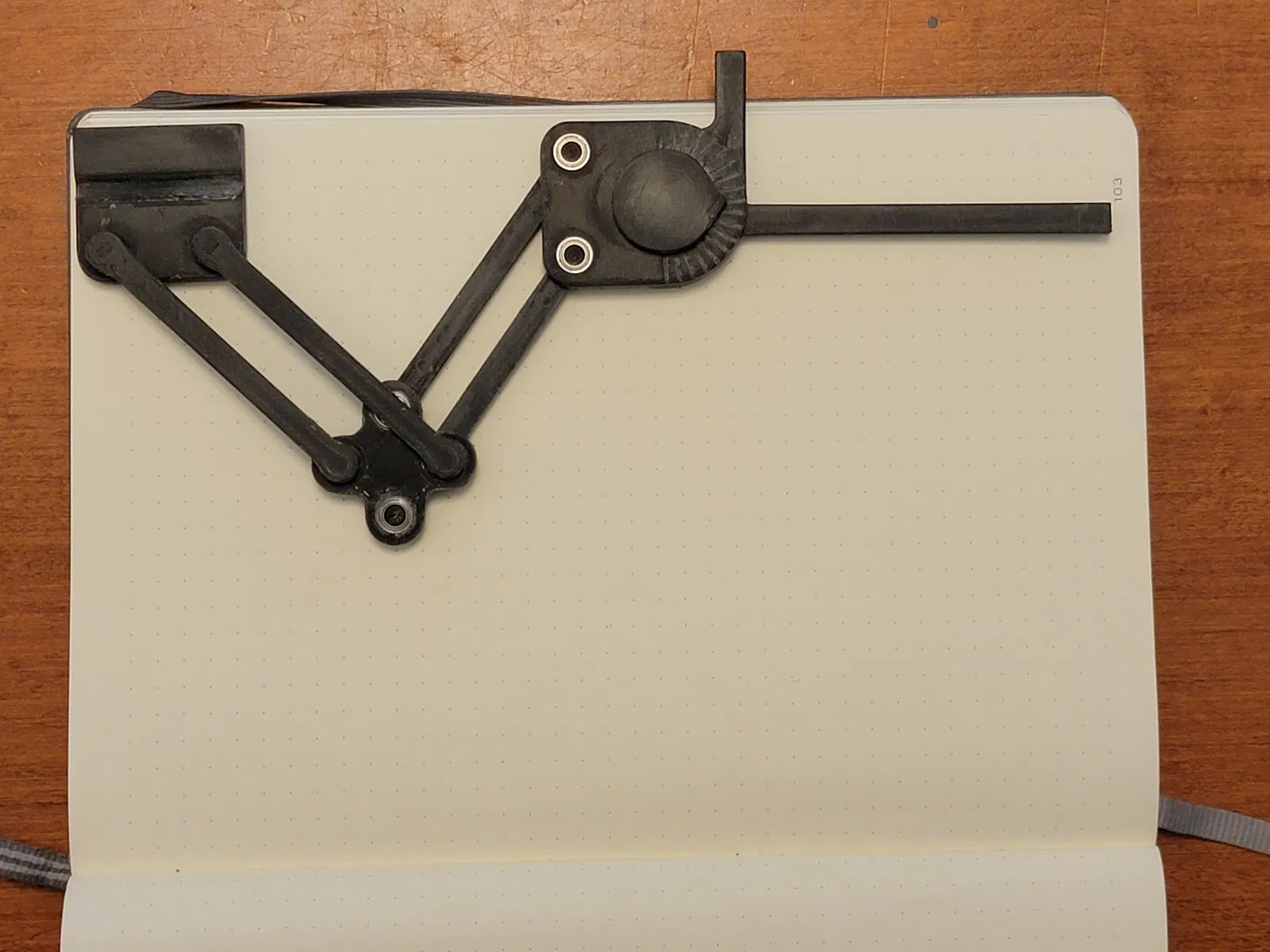

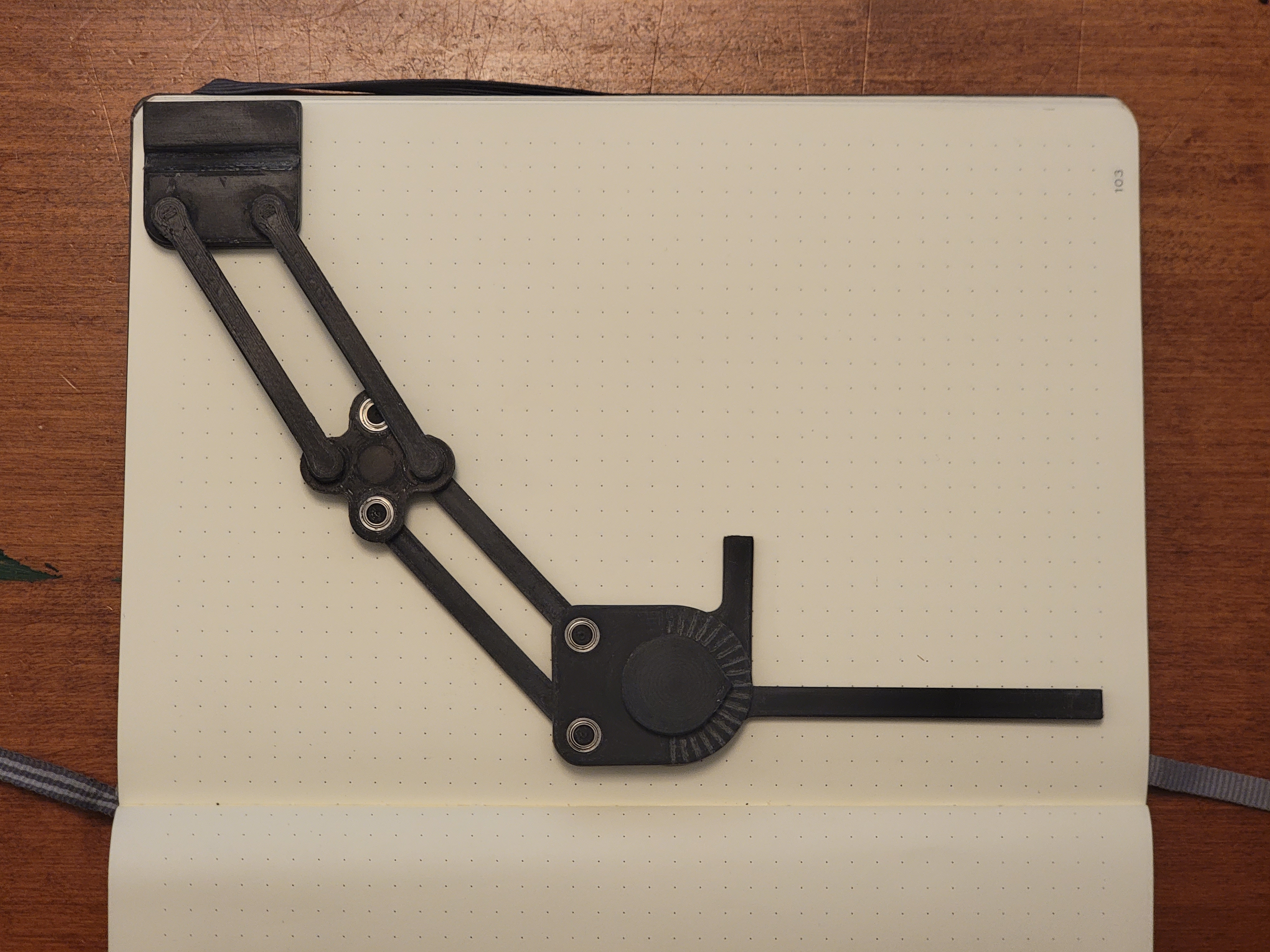

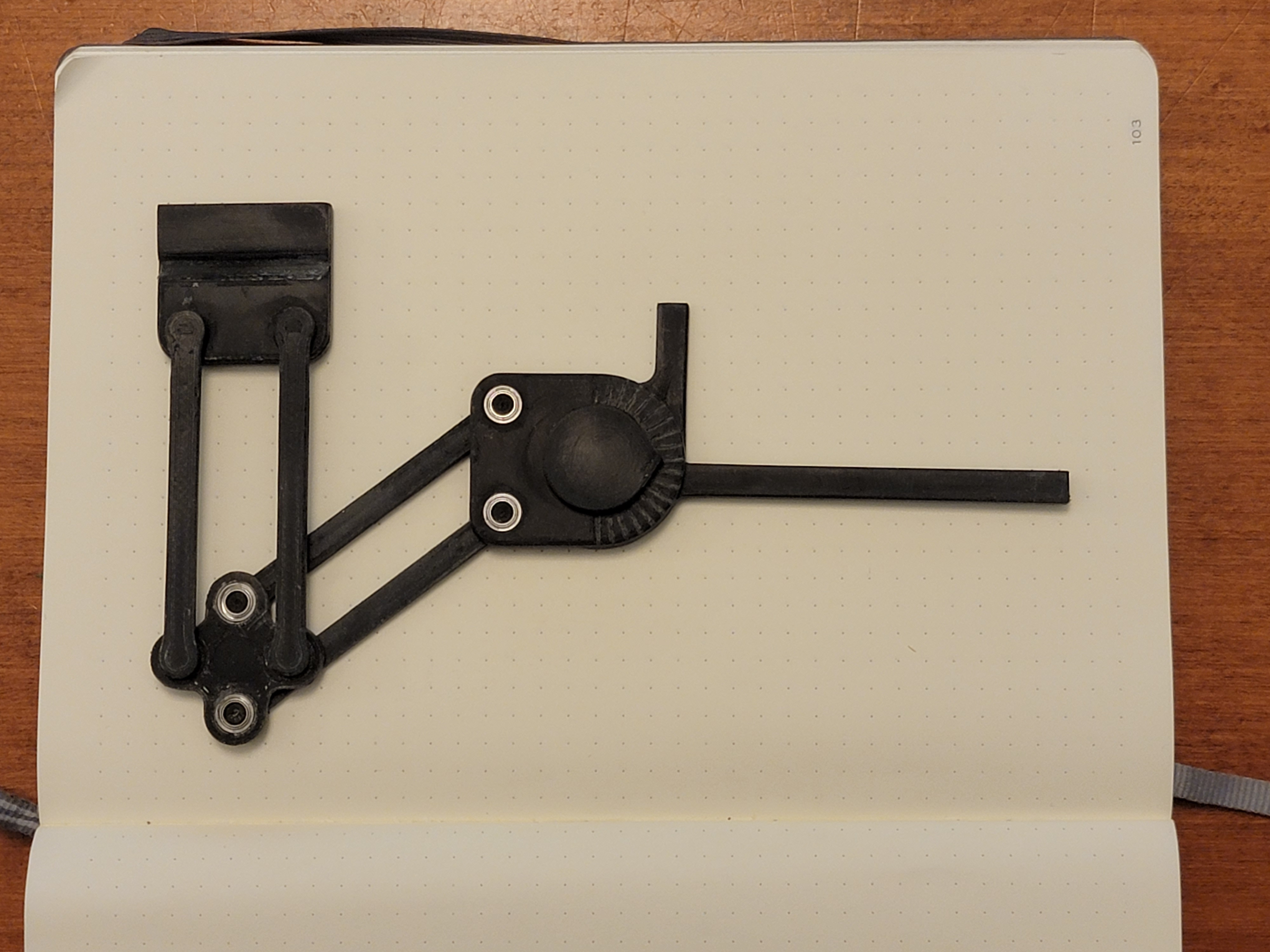

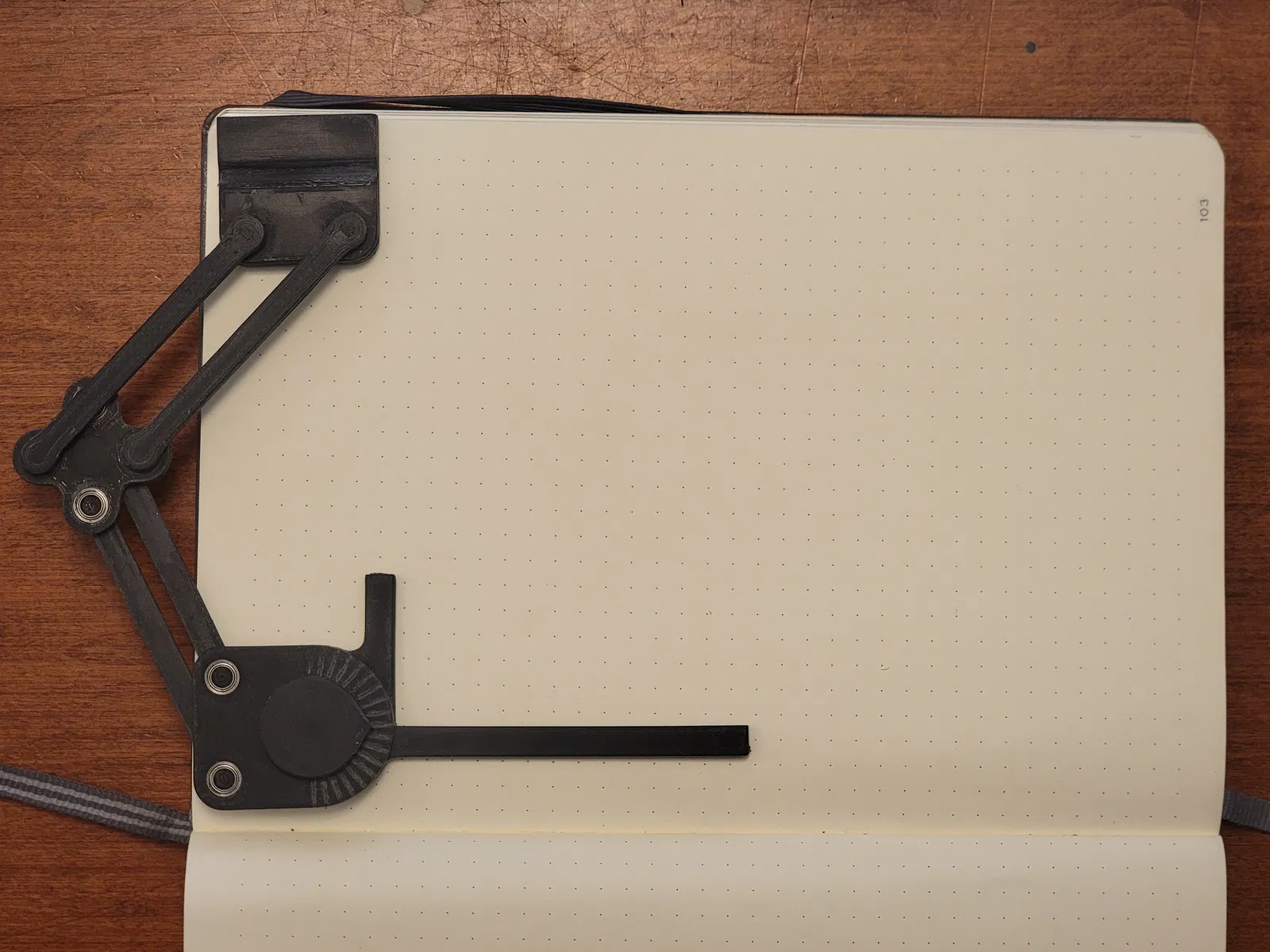

Tui thiết kế nó thiệt mỏng và cứng cáp hết mức có thể - chỉ dày có 7.5mm thôi à - nên tui có thể gập sổ lại mà không sợ làm hư.

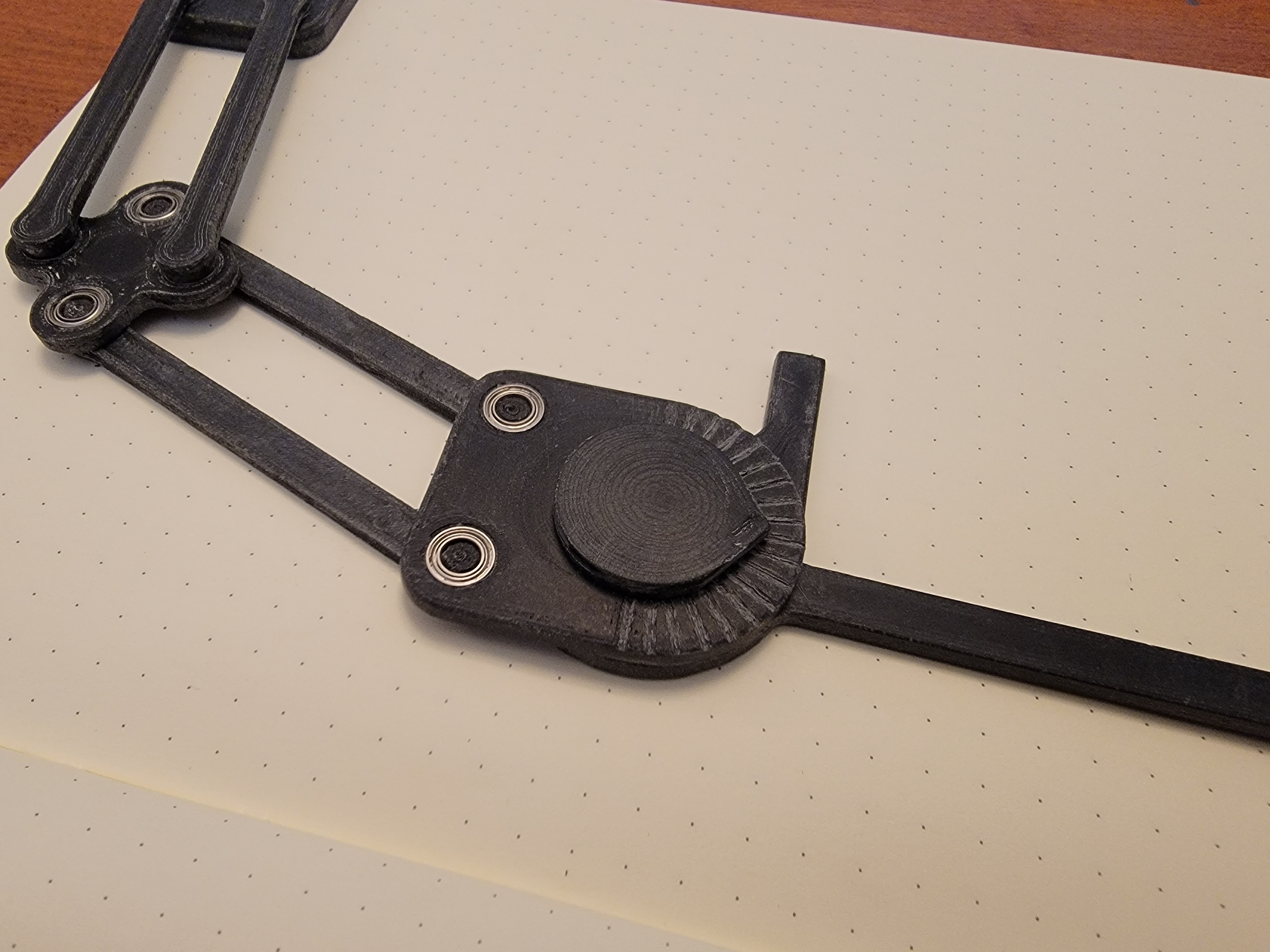

Mấy cái khớp xoay (pivot points) đều có bạc đạn mini (sealed ball bearings) ép vô, chạy mượt mà, chính xác lắm nha.

Cái Square, Protractor, với cái Knob ép vô với nhau, tạo độ ma sát đủ để giữ Square ở đúng góc.

Cái Protractor có chia vạch 10 độ, còn cái Knob có cái mũi nhọn để chỉ góc.

Cái Square thì ngang 70mm x dọc 30mm.

Hướng dẫn in

Đặt mấy bộ phận với mặt phẳng, ít chi tiết nhất lên khay in nha.

Tui xài mấy cái này nè, in ra ngon lành:

• không cần support
• in mấy lớp ngoài trước - để giữ độ chính xác kích thước
• ruột 40% tổ ong
• 3 lớp trên/dưới, 4 lớp thành

Cái sợi filament tui xài hơi khó tính - là loại PLA mờ - mọi người cứ chỉnh theo cài đặt nào hợp với máy của mình nha:

• 240C đầu phun
• 1.2 hệ số đùn
• 50C khay:

Hướng dẫn lắp ráp

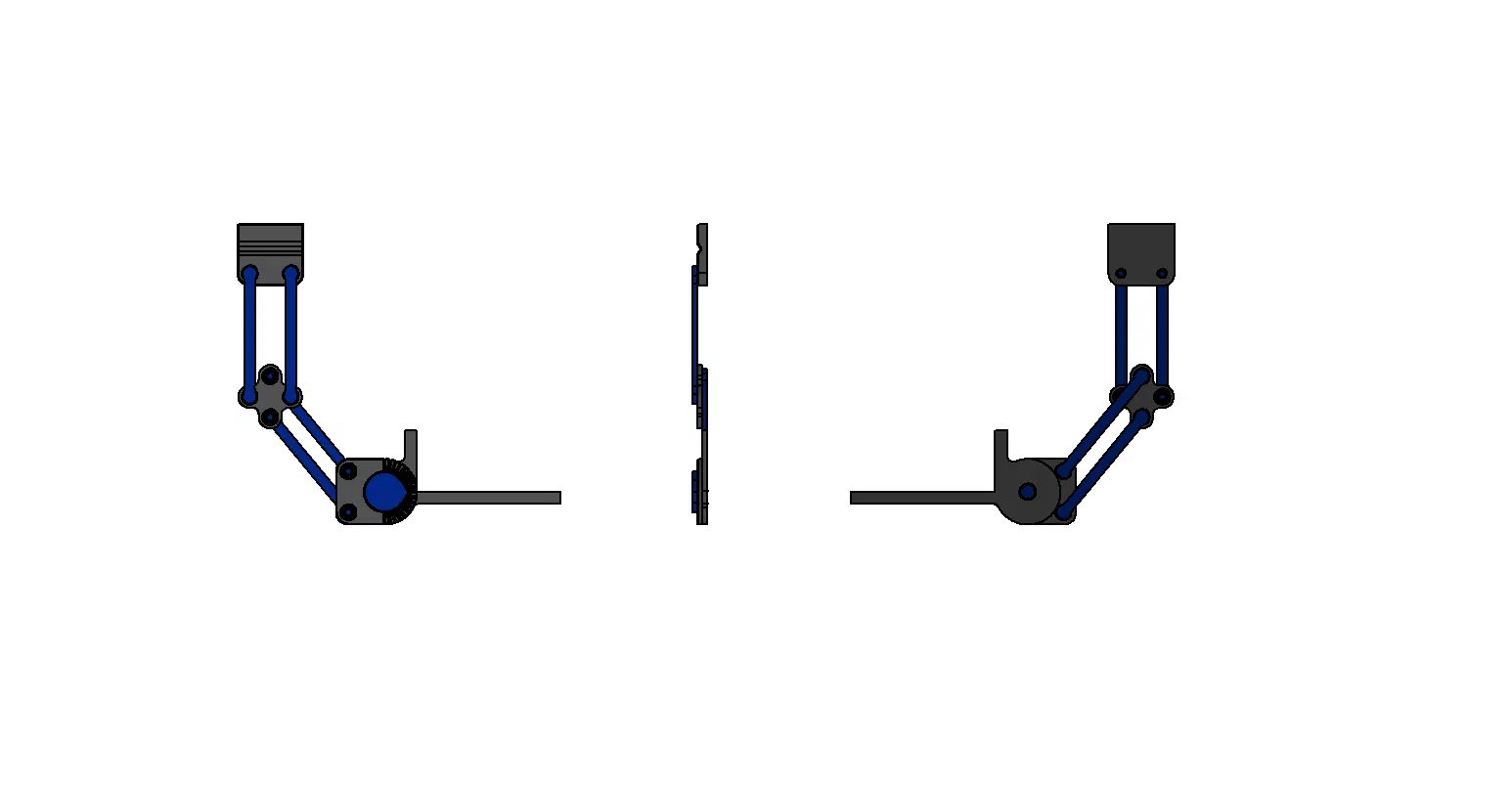

Xem hình "Exploded view" để tham khảo nha

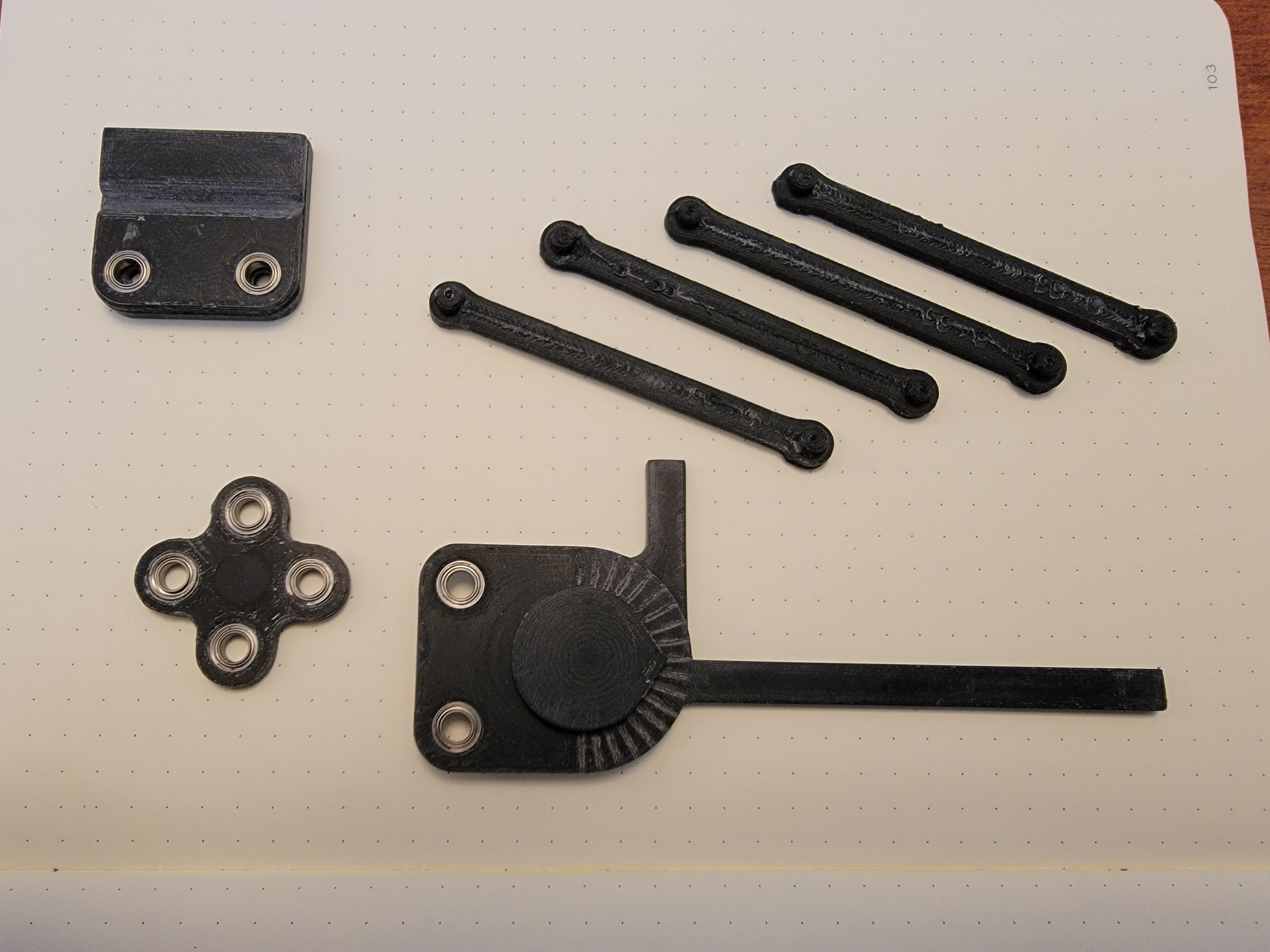

• 4x cái Cánh tay (Arms)
• 1x mấy cái còn lại
• 8x Bạc đạn 4x7x2.5 loại có nắp

Mài, dũa, chà nhám, doa lỗ cho đến khi đạt độ mịn mong muốn nha.

Ép bạc đạn vô - tui xài máy ép thủy lực 12 tấn - tại tui rảnh thôi chứ có gì đâu :D

• 2x vô đế (base)
• 2x vô Protractor
• 4x vô cái Khớp nối (linkage)

Lắp cái Square vô đáy của Protractor.

Cẩn thận canh cái mũi Knob vô cái Square (nó không có khấc cố định đâu nha) rồi ấn mạnh vô - đảm bảo Square và Knob xoay tương đối với Protractor có chút ma sát nha.

Canh rồi ép 2x Cánh tay vô đáy của Protractor và Khớp nối.

Canh rồi ép 2x Cánh tay vô đỉnh của Đế và Khớp nối.

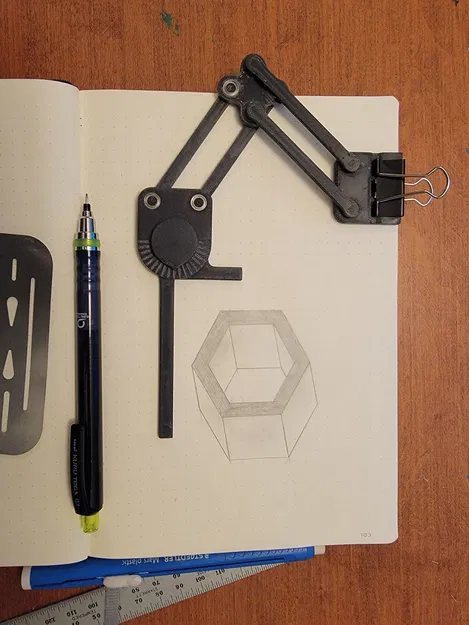

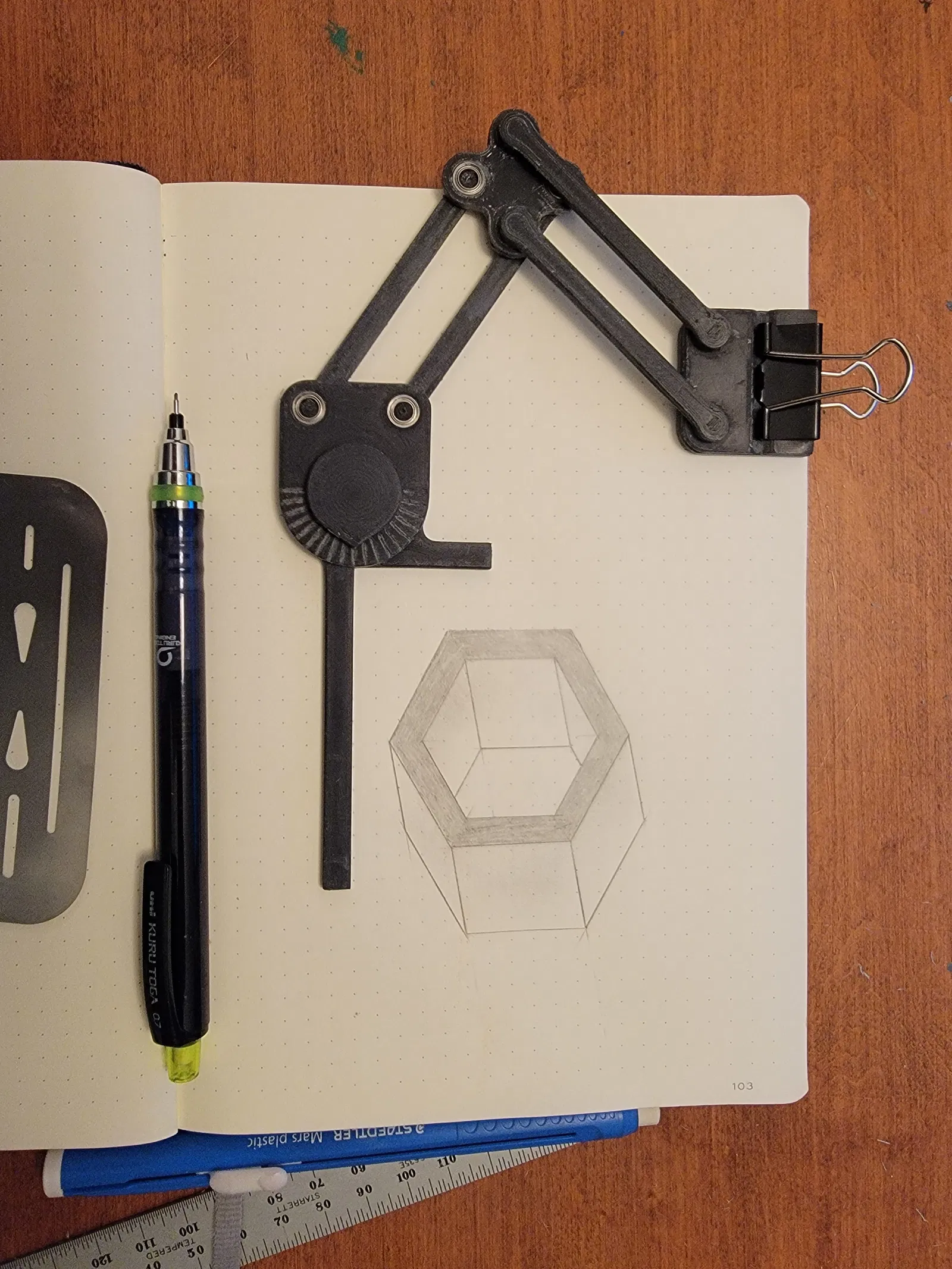

Dùng kẹp giấy kẹp vô góc trên bên trái sổ tay nha.

VẼ THÔI!

Cải tiến tương lai

Thêm cái thước thẳng bằng kim loại - có hoặc không có vạch chia độ

Cái Protractor chính xác hơn - có thể cần in bằng nhựa resin

Cánh tay dài hơn chút - cho Khớp nối với Protractor

Cánh tay cứng cáp hơn - nhét thanh thép vô lúc in

vv.

Cảm ơn
