Hộp khô IKEA 10.6 l cho cuộn filament nhỏ

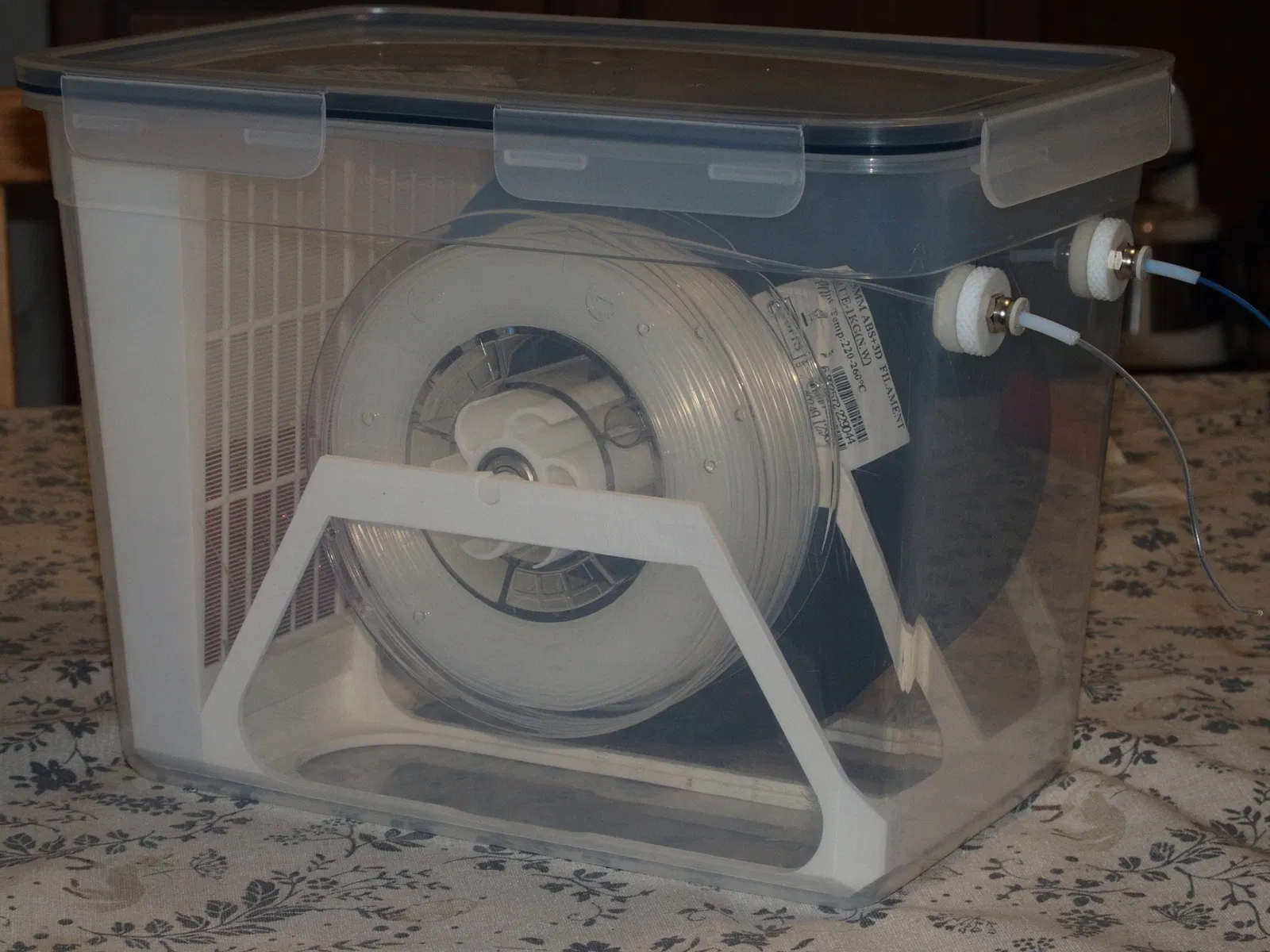

Đây là một hộp khô được làm từ hộp lưu trữ thực phẩm IKEA 10.6 l. Tôi không muốn khoan nhiều lỗ hơn mức cần thiết và muốn sử dụng các cuộn nhỏ. Điều này chủ yếu loại trừ các giá cuộn mà cuộn nằm trên các con lăn. Việc luồn các cuộn trên một trục sẽ hoạt động, nhưng tất cả các thiết kế tôi tìm thấy đều hỗ trợ trục trên các giá đỡ yêu cầu khoan qua hộp. Vì vậy, tôi quyết định tự làm một cái.

Để làm một cái, bạn sẽ cần bốn vòng bi 608 (thường được sử dụng trong giày trượt patin). Không cần phần cứng nào khác (ngoại trừ các lỗ thông).

Thiết kế này không bao gồm các lỗ thông.

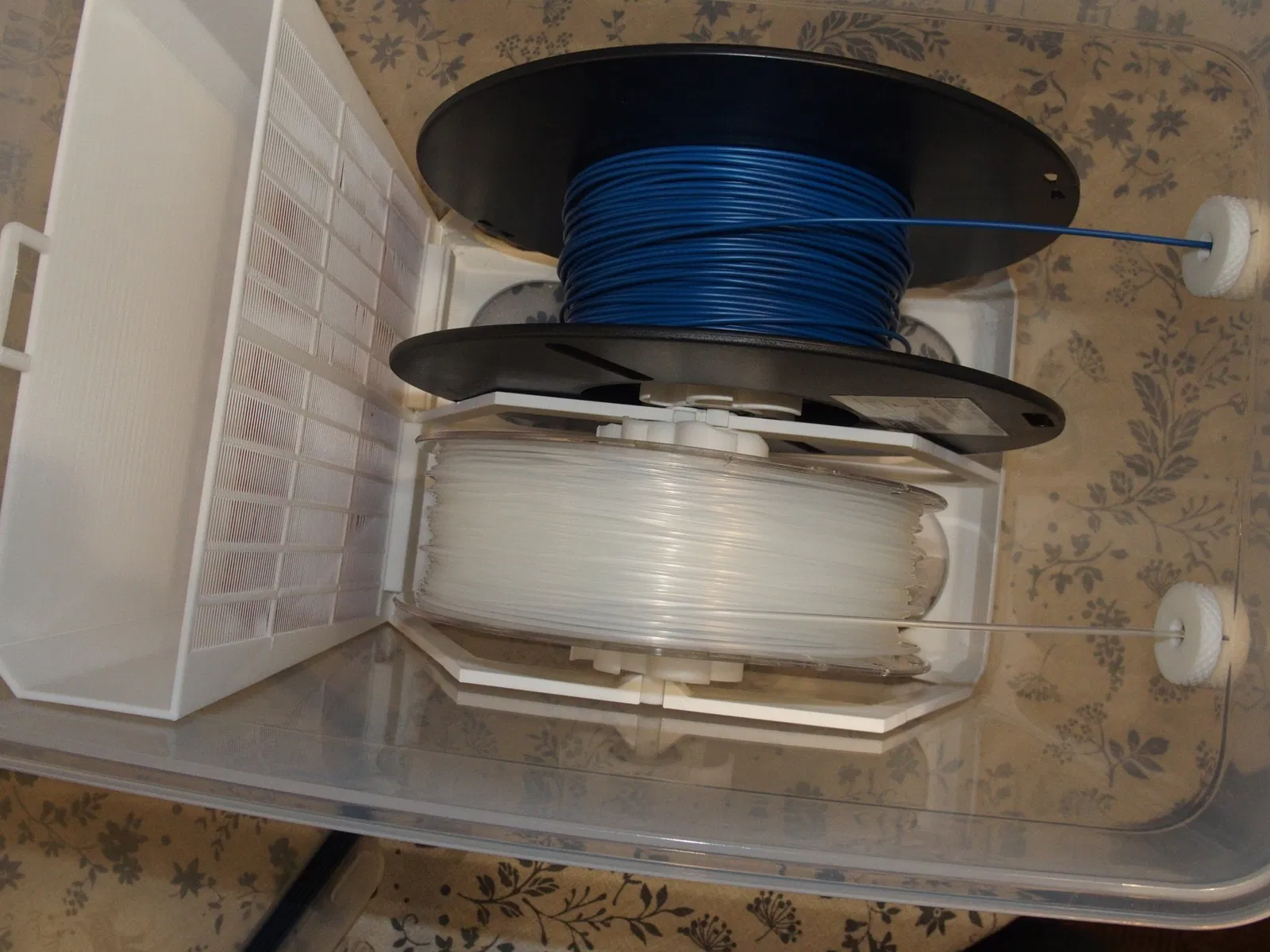

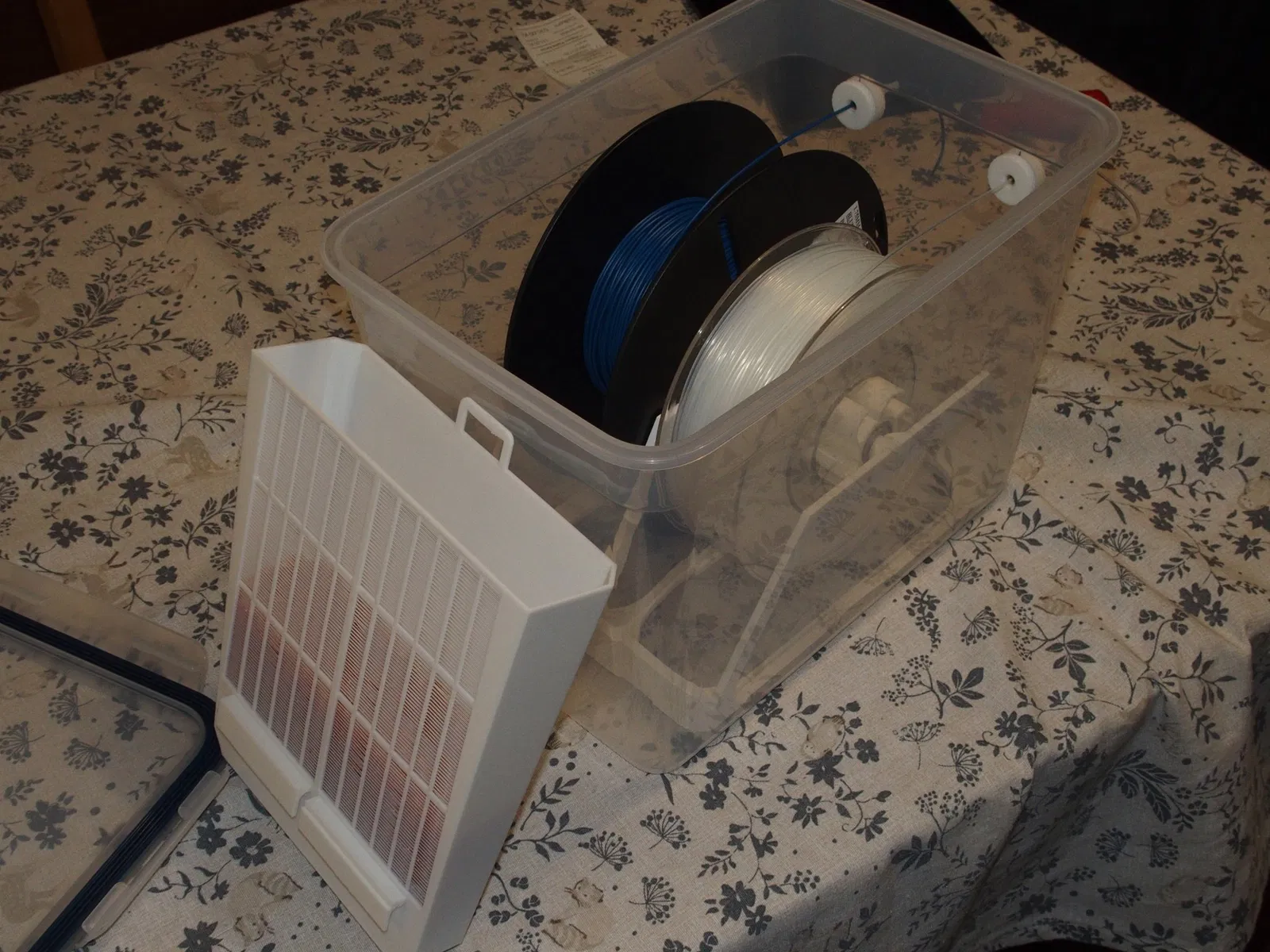

Giỏ silica gel trong ảnh là phiên bản cũ, giá đỡ của phiên bản hiện tại ngắn hơn (nó đã lãng phí không gian), cho phép tôi làm giỏ rộng hơn và nhỏ hơn, và sử dụng hai lớp cho các khe của nó (điều này sẽ làm cho nó chắc chắn hơn).

In ấn

Tất cả các bộ phận được thiết kế để in với độ cao lớp 0.2 mm. Tôi thường sử dụng các viền dày hơn (0.5 - 0.6 mm), nhưng ~0.4 mm cũng nên ổn. Hãy xem xét việc sử dụng viền (ngay cả đối với PLA): bề mặt tiếp xúc nhỏ và các bộ phận khá cao.

Đối với giá đỡ, PLA là tối ưu (vì độ cứng của nó), nhưng bất kỳ vật liệu thông thường nào cũng nên hoạt động tốt. Tôi khuyên bạn nên hỗ trợ các thanh ngang ở giữa, để rút ngắn khoảng cách cầu. Không cần thiết phải hỗ trợ toàn bộ chiều dài.

Trục sử dụng các bộ chuyển đổi 53 mm, những cái này nên được in từ vật liệu mềm, đàn hồi như Tough PLA, PETG hoặc ABS. PLA nguyên chất có thể quá cứng và dễ vỡ; có thể là một ý tưởng tốt để làm nóng nó lên khoảng 50 độ C để làm mềm một chút và sau đó đẩy nó vào lỗ cuộn.

Giỏ có thể được in từ bất kỳ vật liệu thông thường nào, PLA có lẽ là tối ưu. Hỗ trợ là cần thiết chỉ cho móc ghép; các khe được thiết kế để được cầu nối.

Bản vẽ

Các tệp .slvs là bản vẽ SolveSpace. Nếu bạn chỉnh sửa chúng, bạn có thể phát hiện ra rằng tệp .stl xuất khẩu chứa các mặt có độ rộng bằng không và các vấn đề tương tự. Điều này thường do SolveSpace bị nhầm lẫn về những gì nằm bên trong và bên ngoài mô hình. Một cách nghịch lý, bạn muốn xuất khẩu mô hình với độ dung sai dây cao (0.05 mm) và các đoạn thẳng phân mảnh thấp, để đơn giản hóa mô hình và giảm số lượng cơ hội xảy ra lỗi.

Lời cảm ơn

Các khe giỏ được lấy cảm hứng từ Nevermore Micro activated carbon cartridge.

Các bộ tiếp xúc mà tôi đang sử dụng là Knurled PC4-M6 PTFE Drybox Feeders
