Cảm ơn mọi người đã truyền cảm hứng - tôi chắc chắn không phải là người đầu tiên có ý tưởng này.

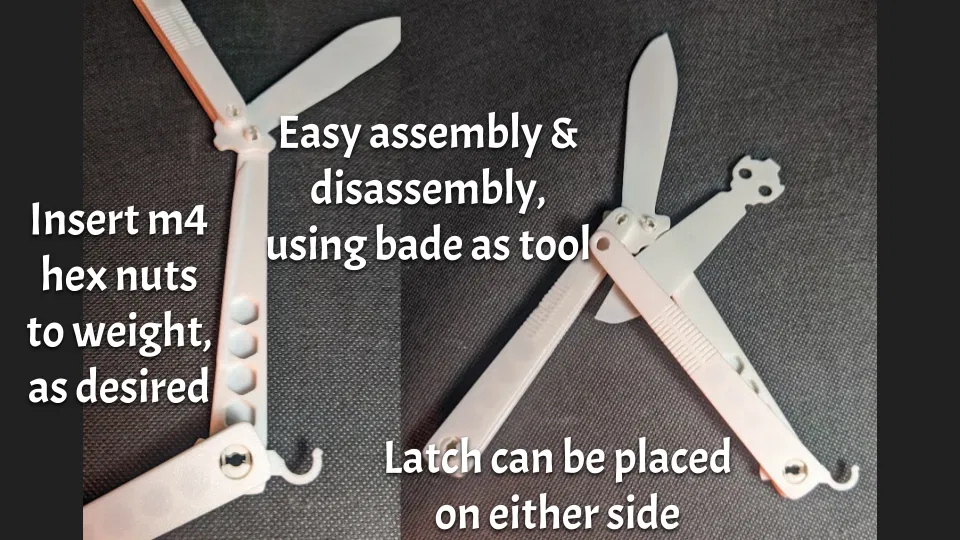

In phẳng trên bàn in, bạn có thể dùng lưỡi dao để ấn chốt vào (hoặc, ví dụ, dùng tua vít).

Tôi khuyên bạn nên lắp ráp trên một bề mặt phẳng, lắp ráp dao ở vị trí 'đóng'.

Để rõ ràng, để lắp ráp bạn cần in:

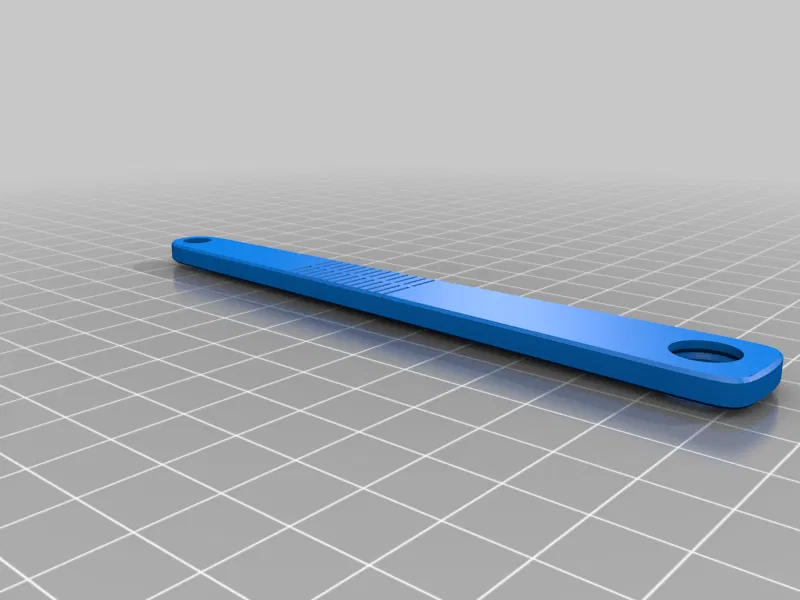

2x handle.stl

2x handle.stl xoay gương theo trục x

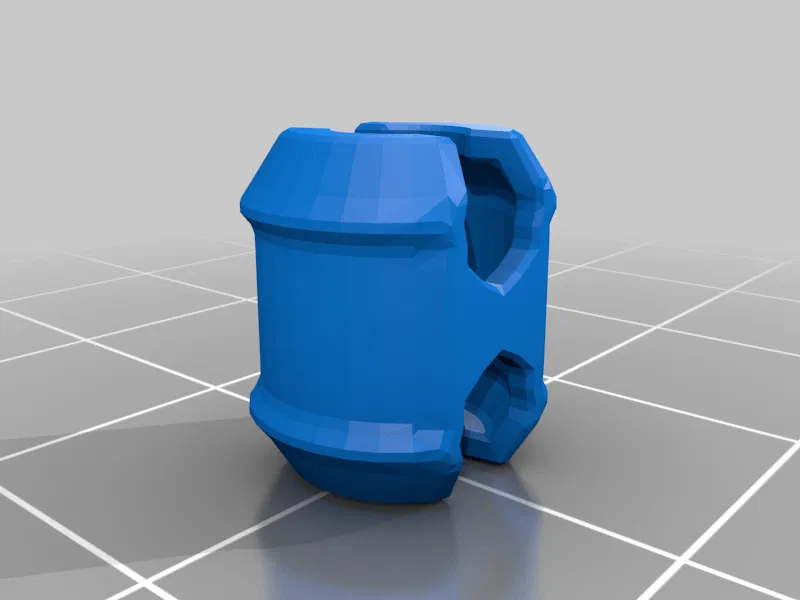

2x lower-pin

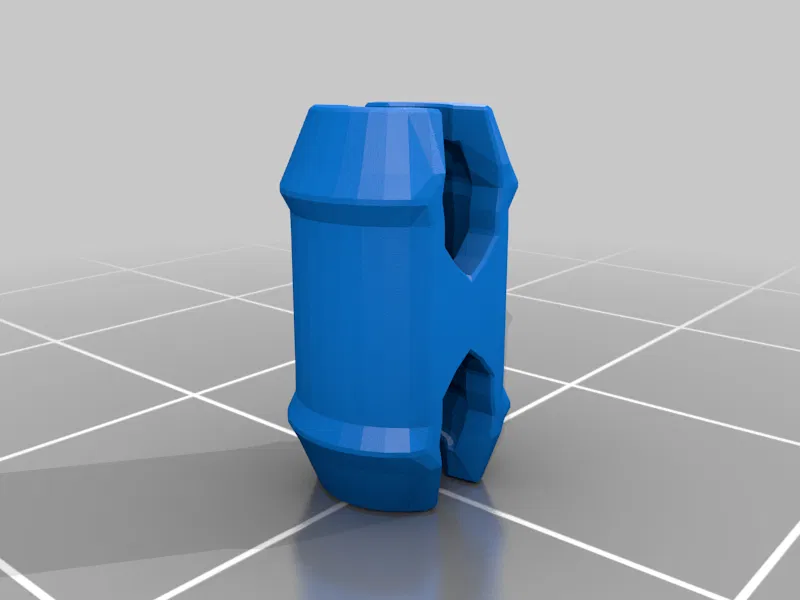

2x top-pin

1x grabber (tùy chọn)

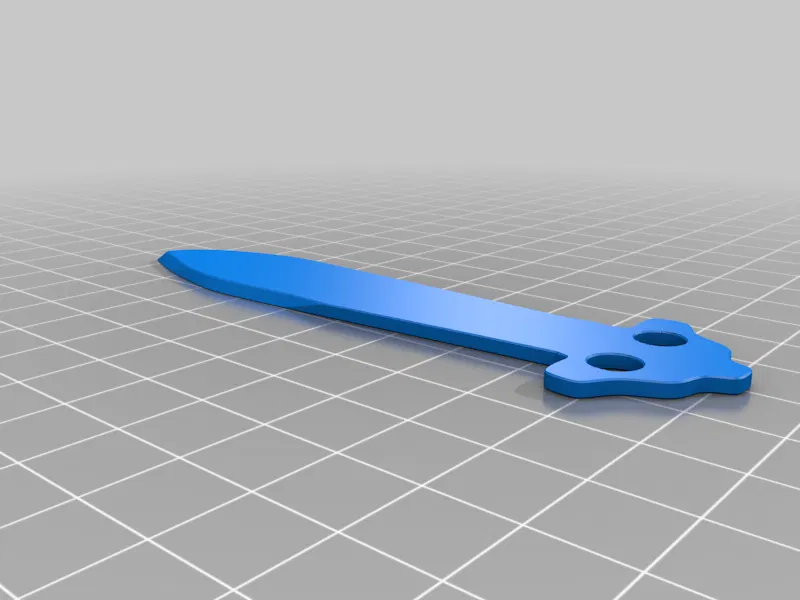

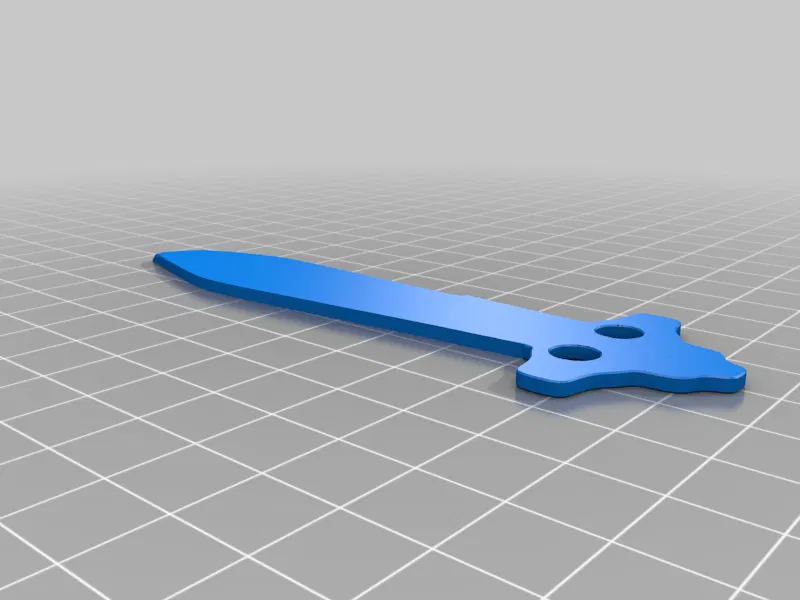

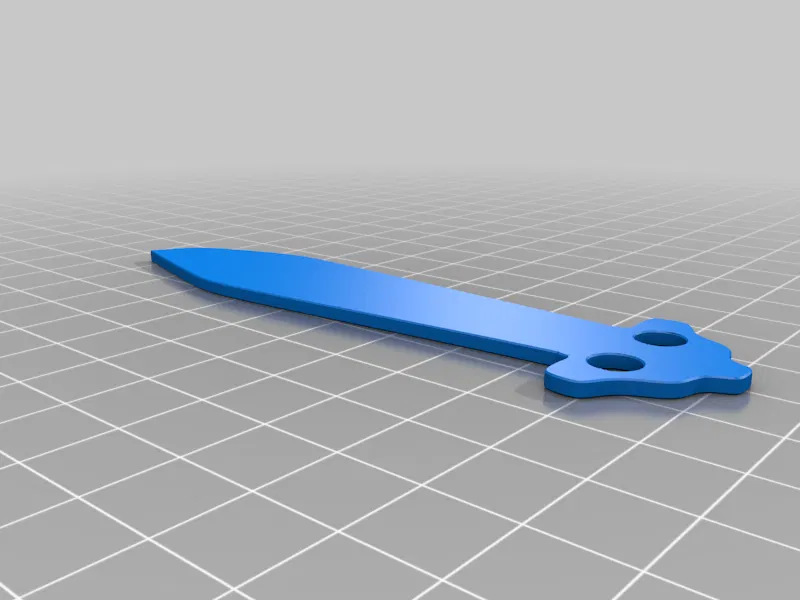

1x lưỡi dao tùy chọn

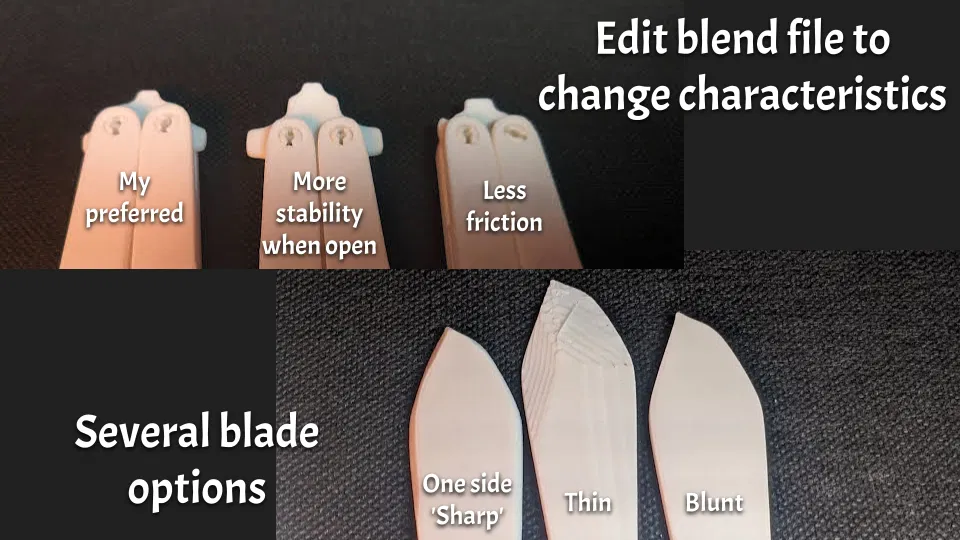

Thoải mái mở file .blend và tự chỉnh sửa nhé!

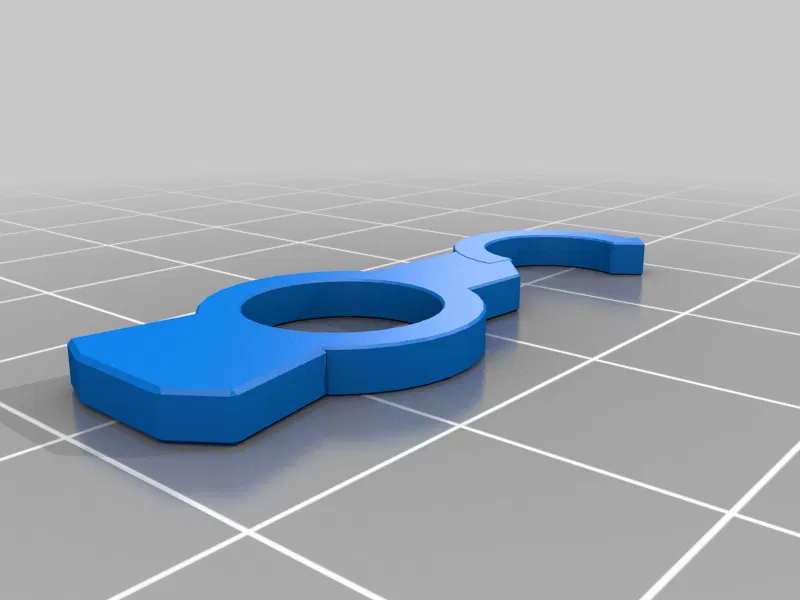

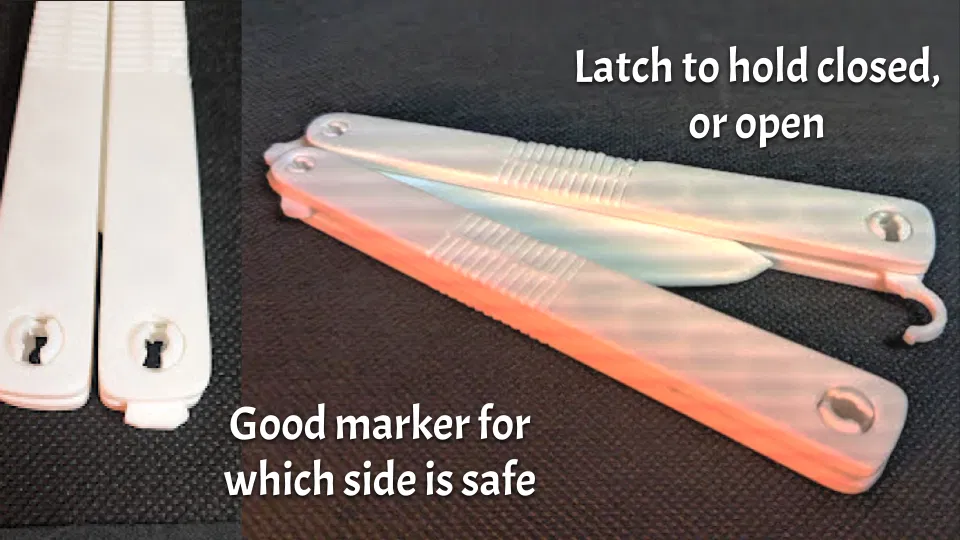

Chốt khóa không xoay tự do - chủ yếu là tôi giữ nó gập lại, và dùng núm vặn ngón tay cái làm dấu hiệu cho biết bên nào của dao là 'an toàn'. Nếu ai đó muốn tiếp tục thiết kế này, tôi nghĩ bạn có thể:

• Thay đổi chốt khóa để khớp với hình ảnh trong game
• Cho phép nó xoay tự do
• Có một phần 'giữa' dày hơn cho các chốt dưới, để giữ lưỡi dao ổn định hơn ở phần dưới
• Có lẽ có thể làm gì đó với nam châm

Tôi không biết gì về các trò ảo thuật với dao bướm, chỉ tiếp tục học thiết kế, và tận hưởng món đồ chơi fidget thú vị này từ một trò chơi kinh điển thực sự.

Cài đặt in

Hãng máy in:

ELEGOO

Máy in:

ELEGOO NEPTUNE 3 Pro

Vỉ nướng (Rafts):

Không

Hỗ trợ (Supports):

Không
