Tay cầm tua vít lục giác đầu nối 1/4" cho Voron - Bad Drivers

KHÔNG CÓ FILE CAD NÀO HẾT! Tôi vẫn đang mày mò trong Tinkercad, nên không có file step nào để chia sẻ đâu.

Tổng quan & Linh kiện:

Tôi muốn có chất lượng Wiha với giá rẻ nhất. Tôi cũng thường xuyên chế tạo trong hệ sinh thái Voron và muốn có một cái gì đó để tham khảo nhanh xem tay cầm này dùng cho loại ốc nào. Chúng được làm ra với mục đích cho máy Voron, nhưng tay cầm này cầm khá êm và có thể dùng cho các mục đích khác nữa. Cứ in thử cái bản trơn ra cầm thử coi sao!

Bộ lưỡi tua vít lục giác an toàn Wiha mã #76090 có các đầu vít 2.5, 3.0, 4.0, & 5.0mm. Chiều dài 90mm vừa đủ để lắp các bộ phận đế góc trên máy Voron. Loại bộ này chỉ có phiên bản đầu vít an toàn (có lỗ lõm ở giữa). Giá dao động từ 8-12 đô la. Bạn có thể mua các đầu vít không phải loại an toàn riêng lẻ, nhưng mỗi cái cũng có giá bằng cả bộ. Đầu vít 5.0mm sẽ không dùng trên máy Voron.

Đầu vít 2.0mm có thể mua riêng với mã #74332. Giá cho một cái đầu vít này cũng từ 8-12 đô la. Kích cỡ này chỉ dùng ở một vài chỗ trên Voron V2 & Trident (đầu vít M3). Nó có dùng trên TAP đó nha. Bạn có thể cân nhắc chỉ dùng lục giác rẻ tiền cho những chỗ đó và bỏ qua kích cỡ này.

Hoặc, có các bộ lớn hơn của các hãng rẻ tiền khác với nhiều kích cỡ hơn với giá 10-12 đô la. Đầu vít Wiha là thép công cụ S2 được làm cứng đến HRC60. Miễn là các đầu vít rẻ tiền tương tự, chúng sẽ hoạt động tương tự (miễn là nhà sản xuất nói thật). Cứ lấy loại dài ít nhất 90mm nha. Loại 100mm khá phổ biến. “Bộ lục giác metric 100mm 1/4” là một cụm từ tìm kiếm tốt để tìm các bộ rẻ tiền thông thường.

Ốc để hiển thị trên đỉnh tay cầm: Tôi làm ren sâu 10mm, nhưng ren càng ngắn thì càng dễ lắp. Cứ dùng loại ren ngắn nhất bạn có sẵn.

Hướng dẫn:

CHẮC CHẮN PHẢI CHỈNH KÍCH THƯỚC TAY CẦM CHO VỪA VỚI ĐẦU VÍT!

Những tay cầm này dựa vào việc ép chặt để giữ đầu vít. Chúng không được thiết kế để tháo ra và lắp lại nhiều lần. Nhiều yếu tố có thể ảnh hưởng đến độ vừa của đầu vít, bao gồm loại sợi in, chiều cao lớp, & làm mát. Tôi đã in chúng bằng Polymaker ASA với chiều cao lớp 0.2mm. PLA+ có lẽ sẽ cần co lại khoảng 98%+/- trong slicer vì PLA không co lại nhiều bằng. Hủy lệnh in sau khi phần đầu tiên được in xong, kiểm tra độ vừa, & điều chỉnh. Một khi đã vừa, tất cả các tay cầm có thể in ở cùng một tỷ lệ.

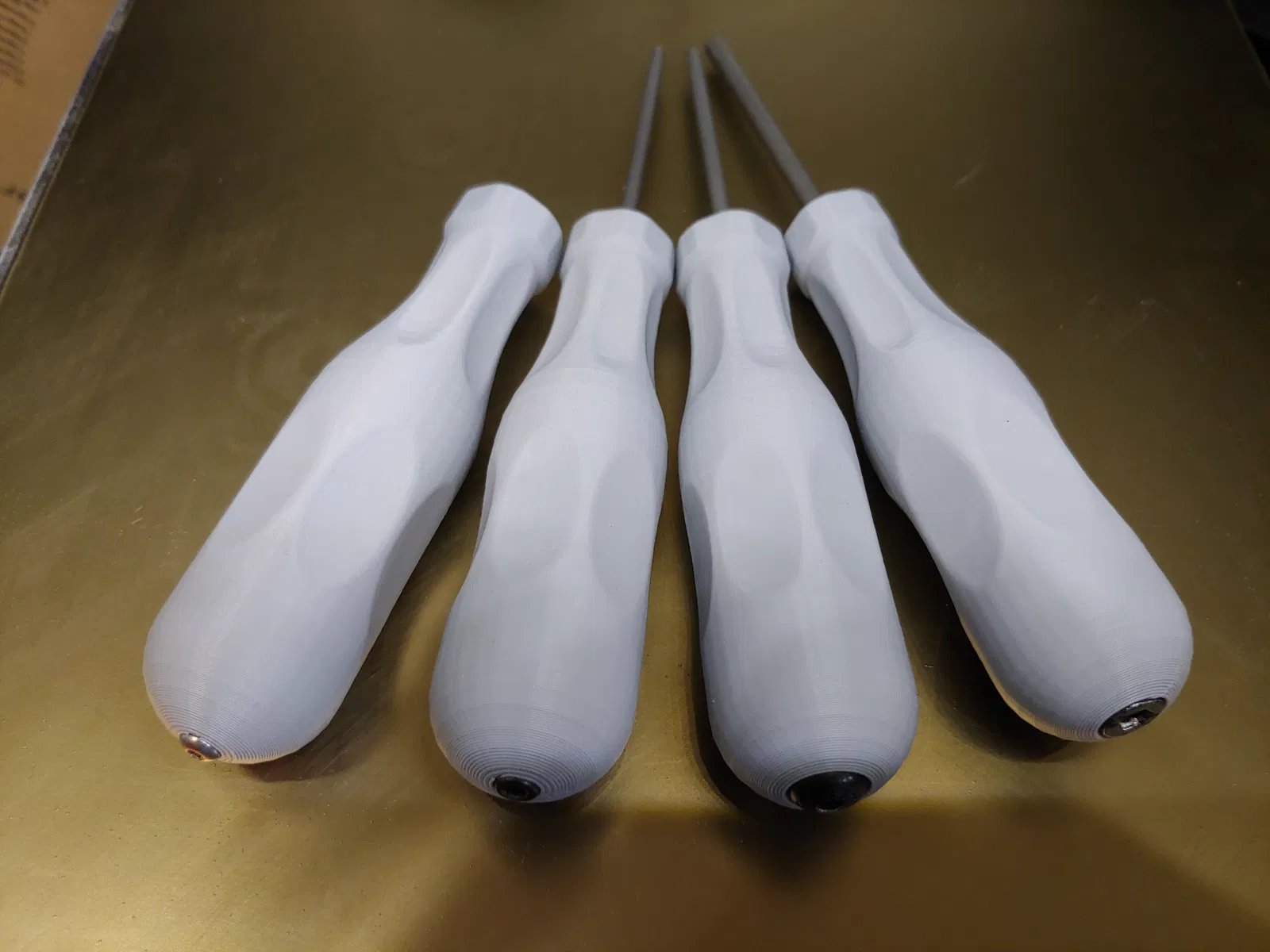

Trong khi tôi đã có bộ đầu vít an toàn hơn một năm, tôi vừa mới đặt mua đầu vít 2.0mm, đó là lý do tại sao nó không có trong ảnh. Đầu vít đầu tròn 3mm và đầu vít đầu socket 3mm có thể khó phân biệt do kích thước tương tự nên tôi đã dùng một cái đầu tròn màu bạc và một cái đầu socket màu đen. Biết đâu một ngày nào đó khi tôi có nhiều màu sợi in hơn, tôi sẽ in lại mỗi cái một màu khác nhau.

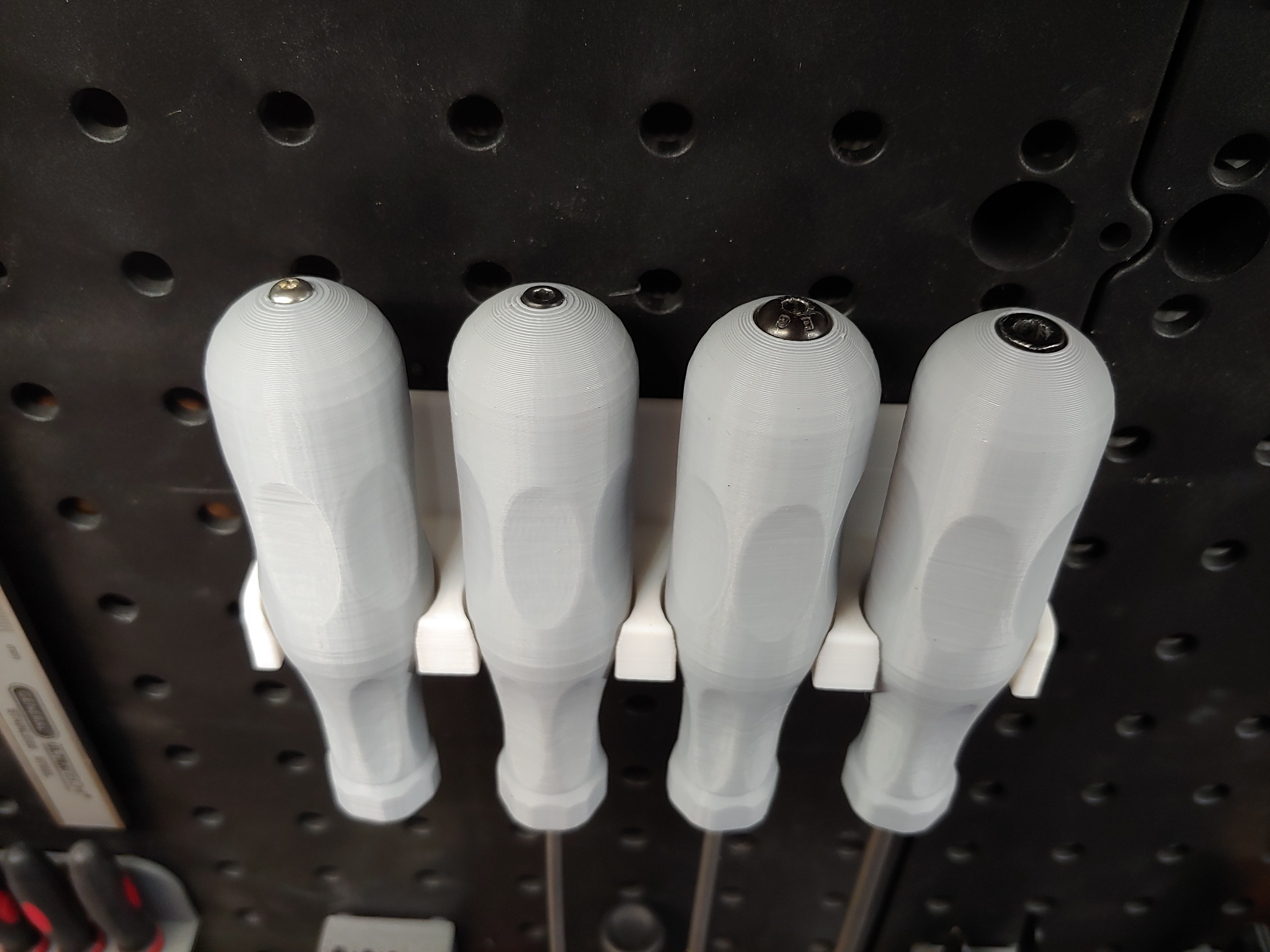

Tôi có bắt đầu làm một cái giá đỡ cơ bản cho chúng, nhưng nó không hoạt động tốt với bảng pegboard nào ở nhà tôi. Tôi không chắc khi nào mình sẽ có thời gian hoặc đủ hứng thú để làm tiếp nó. Tôi đã bao gồm giá đỡ với mặt lưng phẳng để bạn có thể ghép nó với bất kỳ giải pháp treo nào phù hợp với bạn.

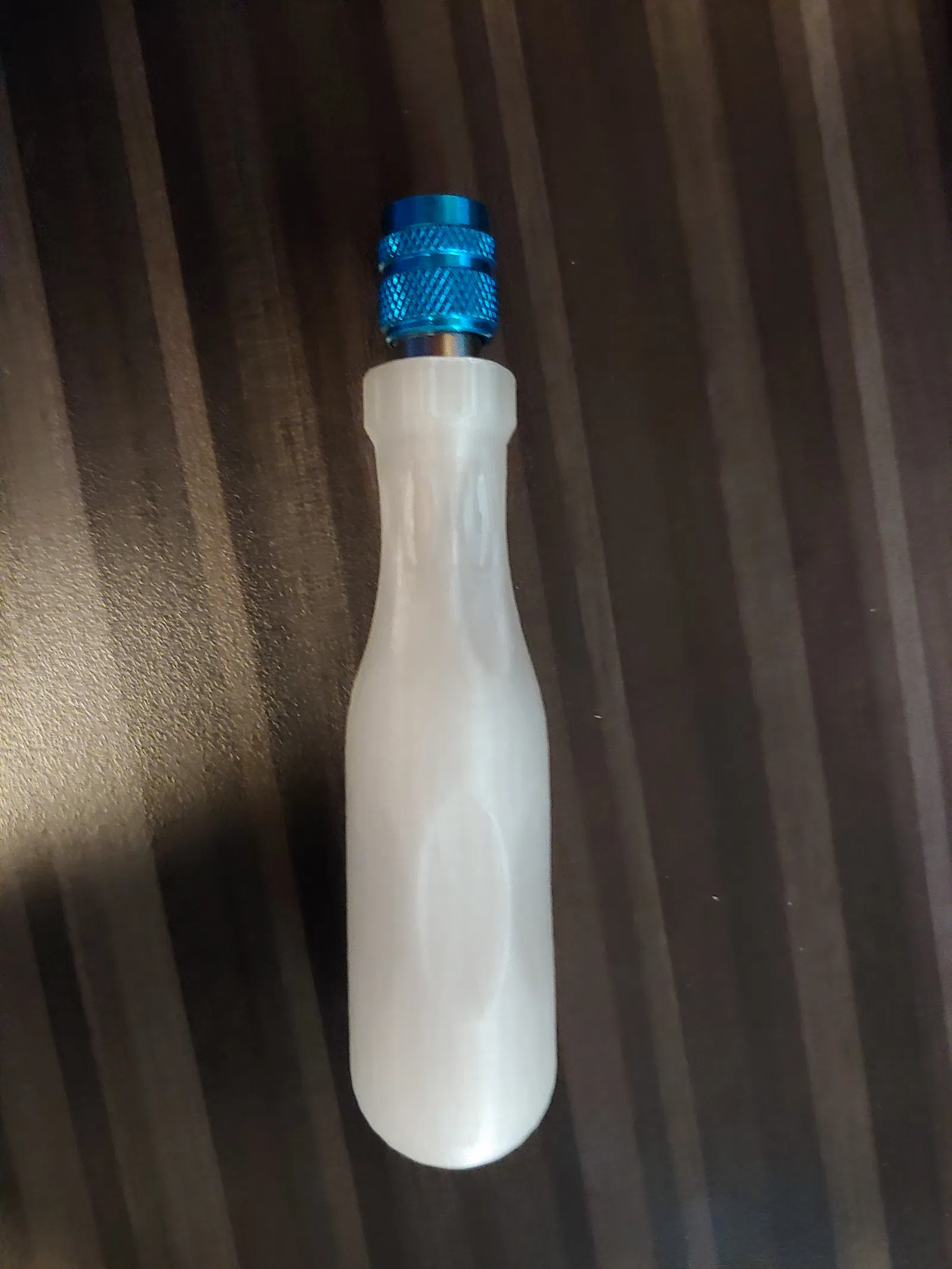

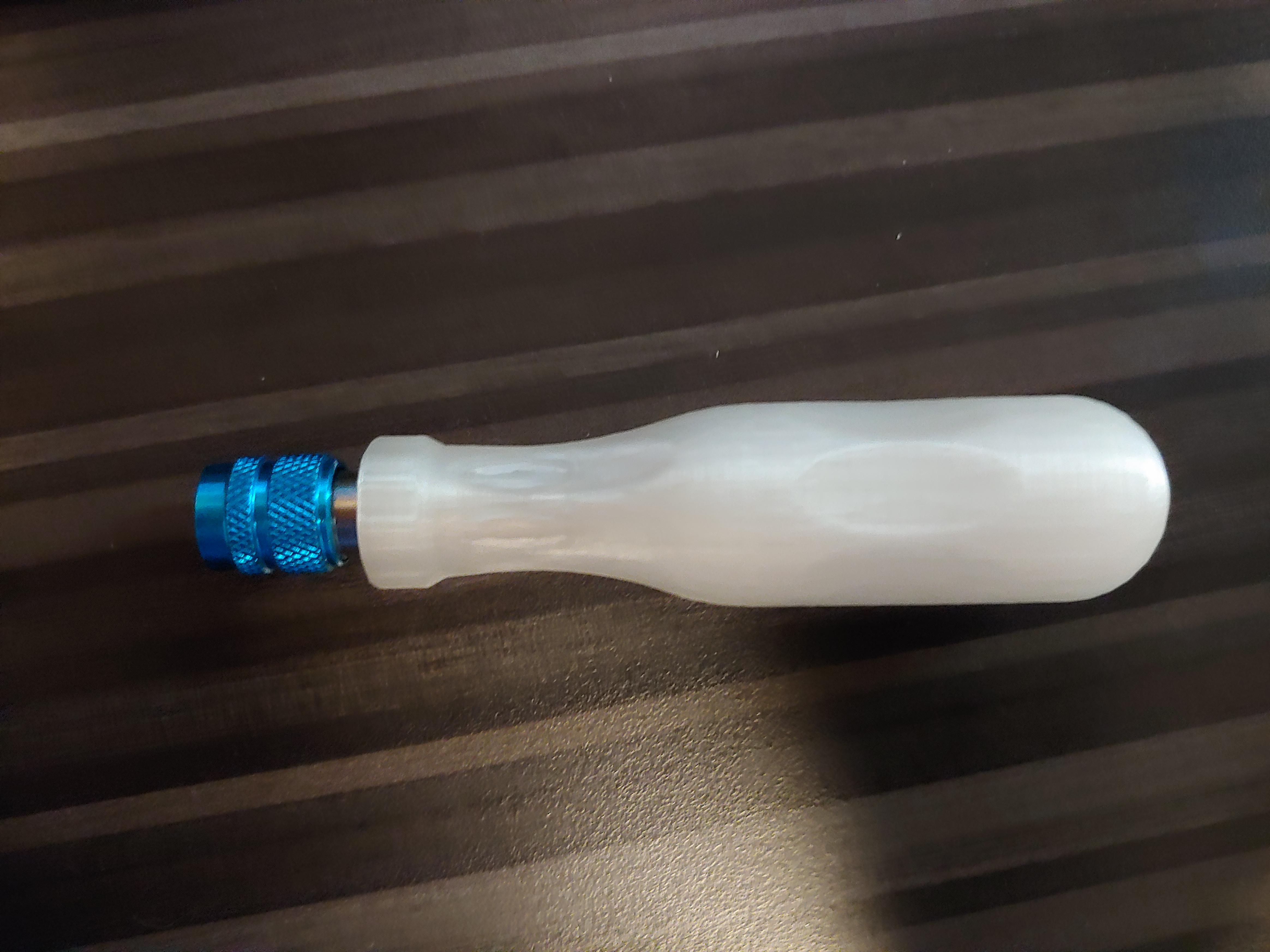

CHỈNH SỬA: Đã thêm tay cầm phù hợp với bộ giữ đầu vít tháo lắp nhanh của Harbor Freight WARRIOR mã #68813 hoặc 92633. Đây là dòng Warrior rẻ tiền 4 đô la, không phải dòng Bauer hay Hercules loại chịu lực va đập đắt tiền hơn.
