Biển số khung MK3-MK4

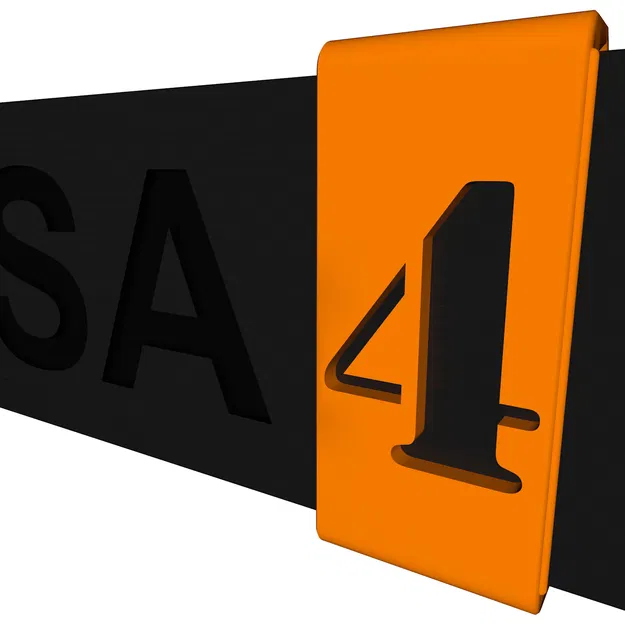

MK3-MK4 Frame device number 4

Tôi cần một cái biển hiệu dễ nhìn để nhận dạng mấy cái máy in của mình. Thế là tôi thiết kế một cái biển hiệu có thể kẹp dễ dàng vào khung trên của máy in. Từ đó nảy ra ý tưởng có thể gắn đủ loại số hiệu và cũng có thể thay đổi chúng một cách dễ dàng.

Thế là tôi đã thiết kế mấy cái biển số này.

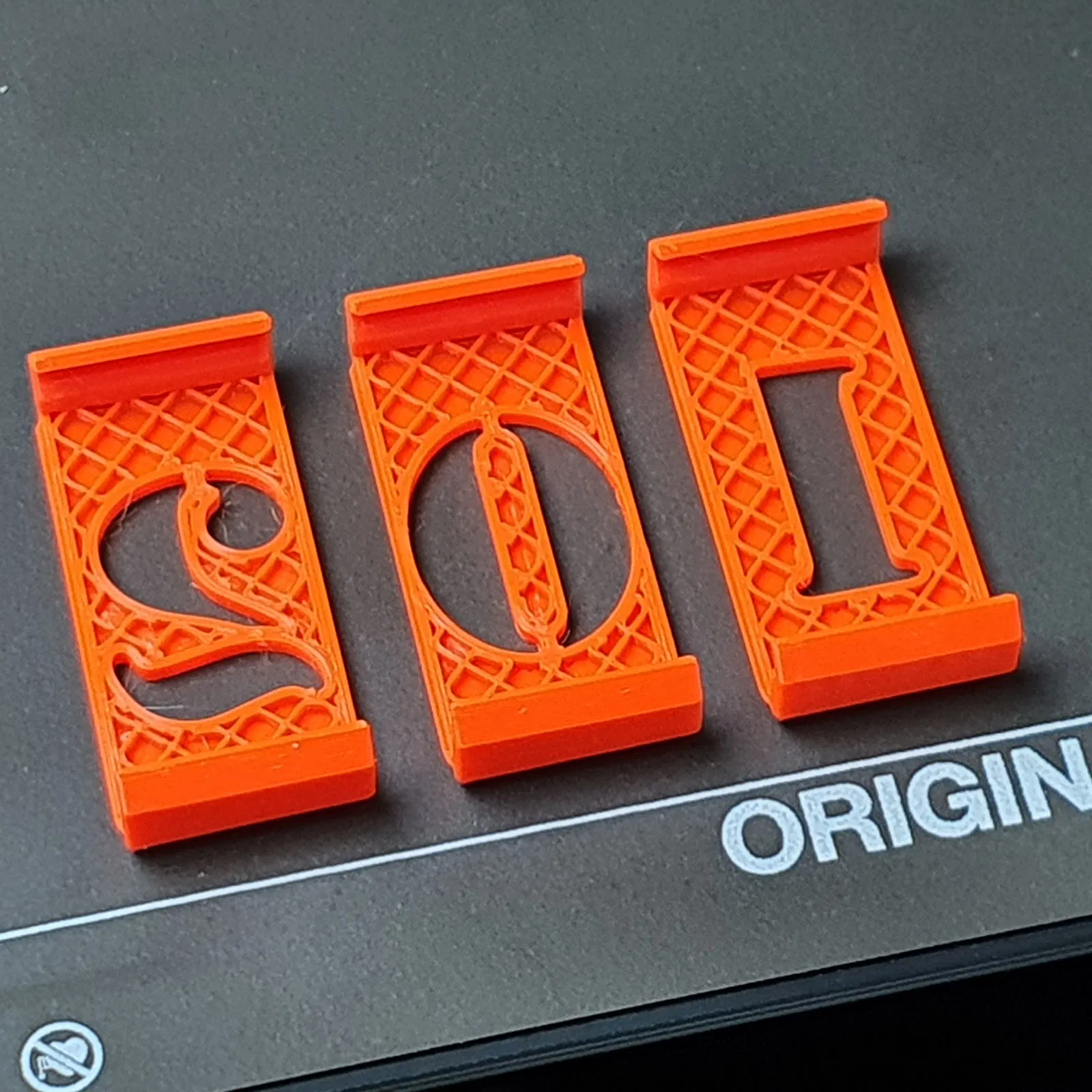

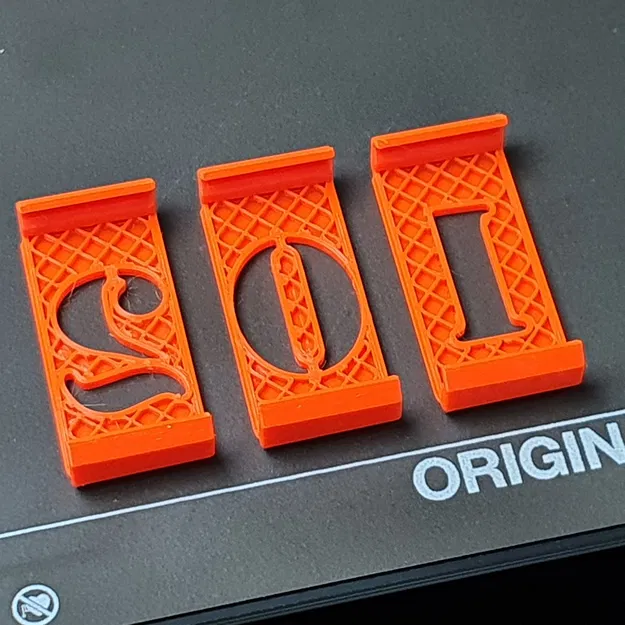

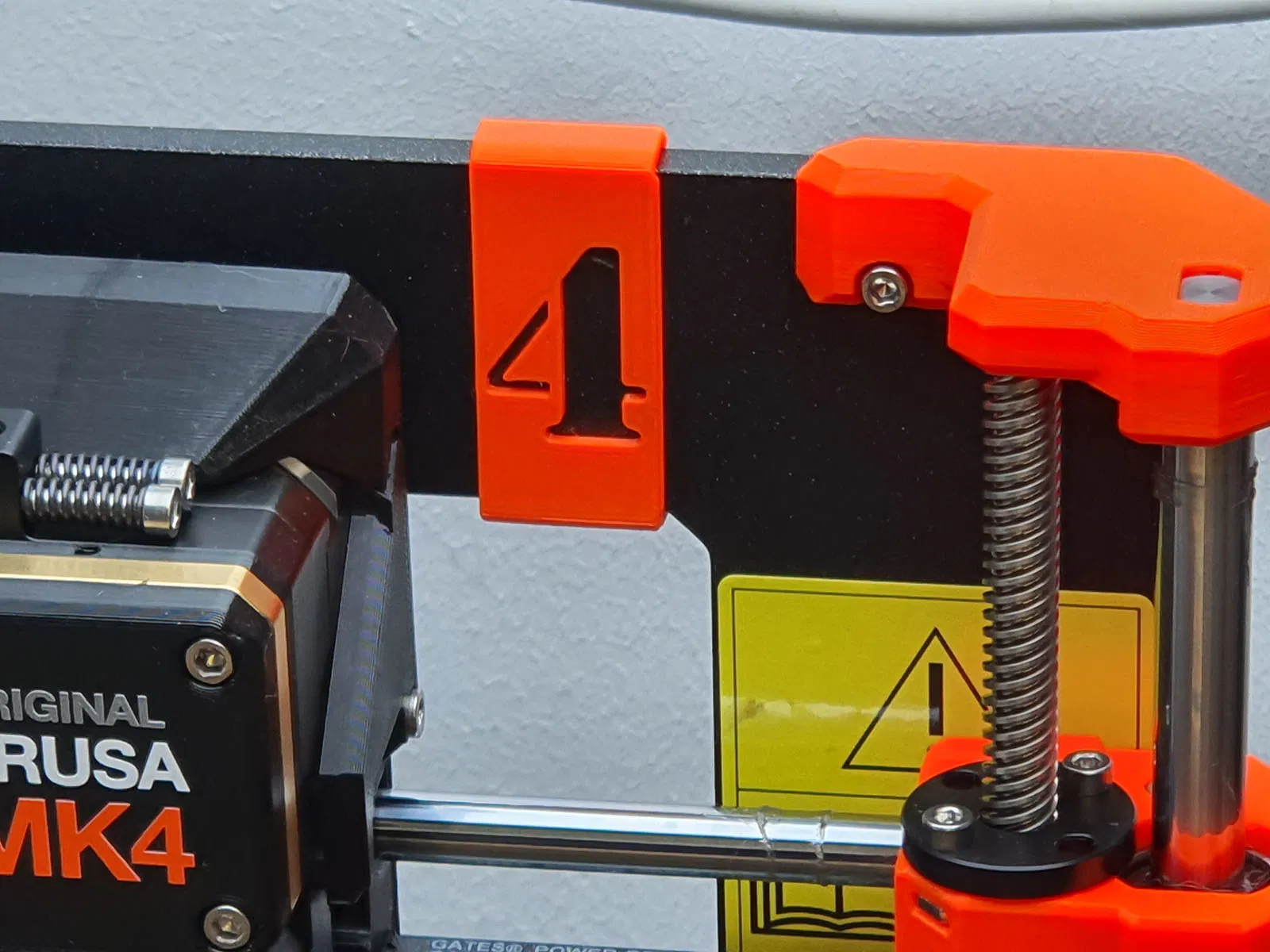

Chúng bao gồm các chữ số và ký tự riêng lẻ được cắt ra khỏi một tấm mặt trước dày 2 mm. Mặt sau có các kẹp nhỏ ở trên và dưới để chúng có thể dễ dàng gắn vào khung và cũng có thể tháo ra dễ dàng.

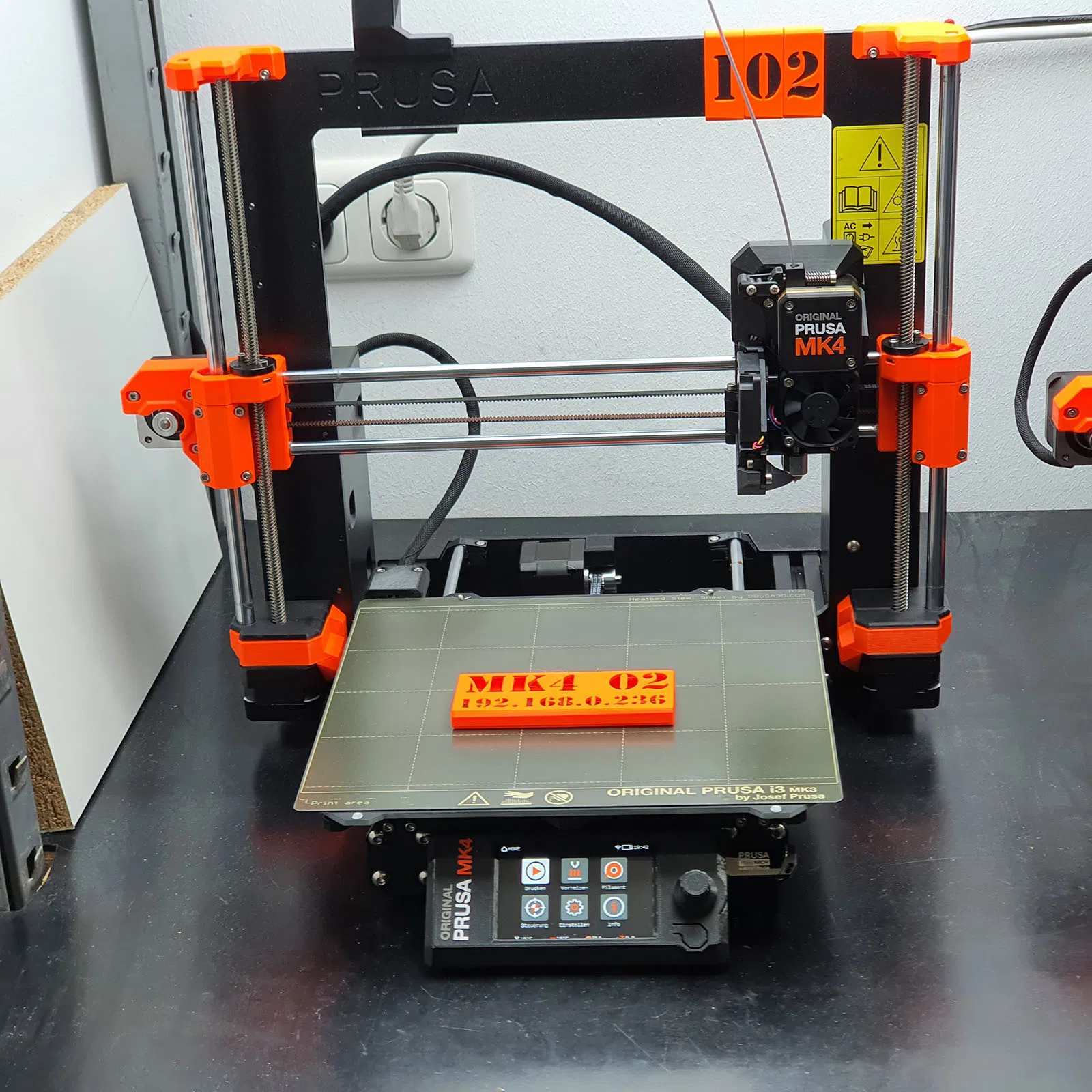

Có thể gắn nhiều biển số cạnh nhau. Chúng có rãnh ở bên trái và một cái lẫy nhỏ ở bên phải, để chúng có thể dễ dàng ghép lại với nhau. Phần kết nối này không để lộ khung máy in.

Khung máy in

( → Xin góp ý ạ!) Biển số này phù hợp với khung của MK3, khung tổ ong mới của MK4 được cho là có cùng kích thước, nhưng tiếc là tôi không có cái nào ở đây để thử nghiệm, vì vậy tôi sẽ rất biết ơn nếu có thông tin cho biết liệu biển số này có phù hợp với khung tổ ong mới hay không.

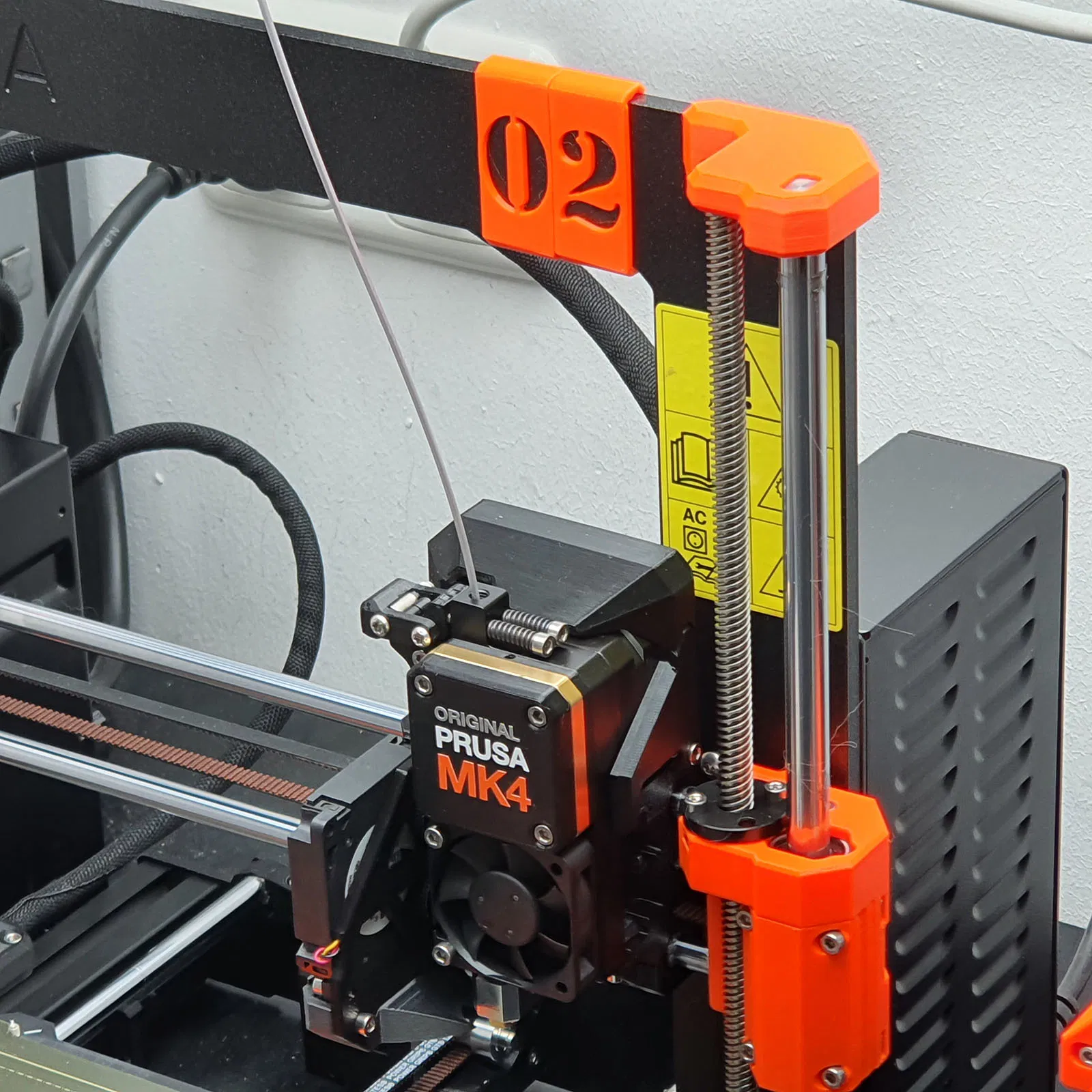

Biển số đủ mỏng để bộ đùn có thể đi qua mà không va chạm, nhưng bạn nên tự kiểm tra điều này trước khi sử dụng cuối cùng.

Cài đặt máy in

(!) Có thể cần sửa file STL trong Prusa-Slicer: Bên cạnh tên file trong slicer sẽ thấy một hình tam giác nhỏ, nhấp chuột phải vào đó và bắt đầu.

(!) Có thể cần xoay mô hình để in: Vui lòng đặt mặt trước úp xuống khay in.

Tôi đã in nó bằng PETG, PLA và các loại sợi nhựa khác cũng có thể hoạt động. Hãy chọn màu sáng hơn màu đen, vì khung máy in màu đen sẽ lộ ra qua các con số. Do đó, không cần thay đổi màu.

• 2 lớp ngoại vi (Perimeter)
• Đáy 4 lớp
• Phần trên hở hoặc tùy chọn 4 lớp
• Lưới lấp đầy (Infill) 25%
• Đầu phun 0,4 mm
• Chiều cao lớp 0,2 mm
• Không cần giá đỡ (Support)
• Thời gian in khoảng 10-15 phút
• Vật liệu tiêu thụ khoảng 2 gram / 70 cm

Chúc các bạn in vui vẻ!

Đây là một bản in rất nhanh và rẻ. Tôi sẽ dần dần xuất bản thêm các số và ký tự khác ở đây, chỉ cần xem hồ sơ của tôi để biết thêm các bản in khác.

Chúc các bạn in vui vẻ, tôi rất mong nhận được thành phẩm của các bạn.

(Trên một số ảnh, cạnh dưới hơi bị lệch, tôi đã sửa điều này trong các file STL hiện tại)
