MK3-MK4 Frame device number 7

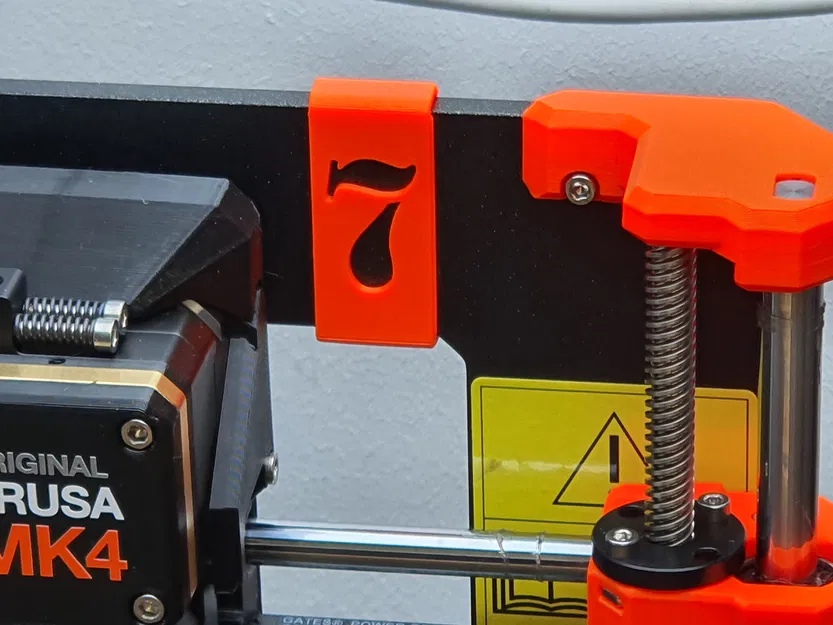

Tui cần một bảng hiệu rõ ràng để nhận dạng máy in của mình. Vì vậy, tôi đã thiết kế một bảng hiệu chỉ cần kẹp vào khung trên của máy in. Từ đó nảy ra ý tưởng có thể gắn nhiều loại biển số khác nhau và cũng có thể dễ dàng thay đổi chúng.
Vì vậy, tôi đã thiết kế những bảng số này.

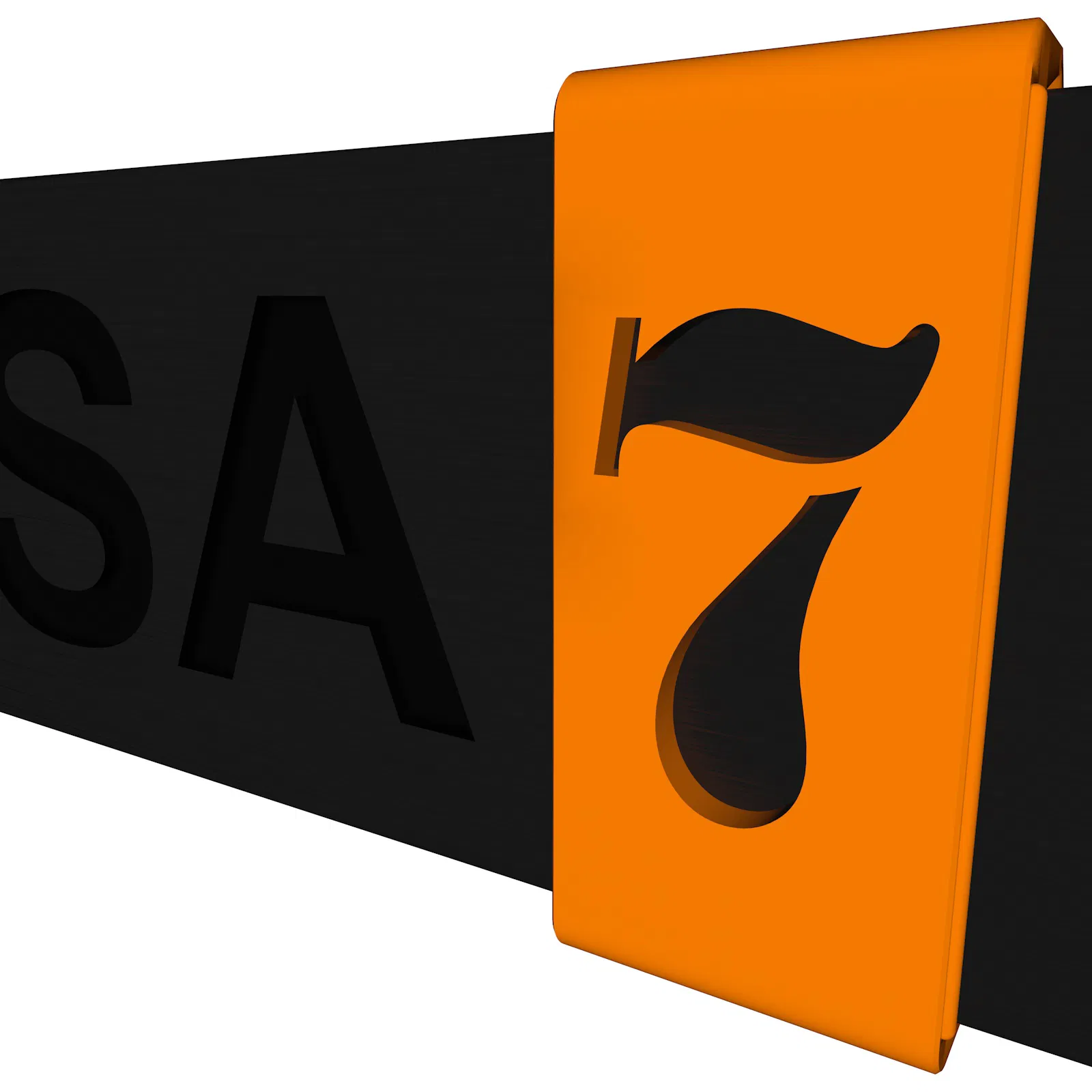

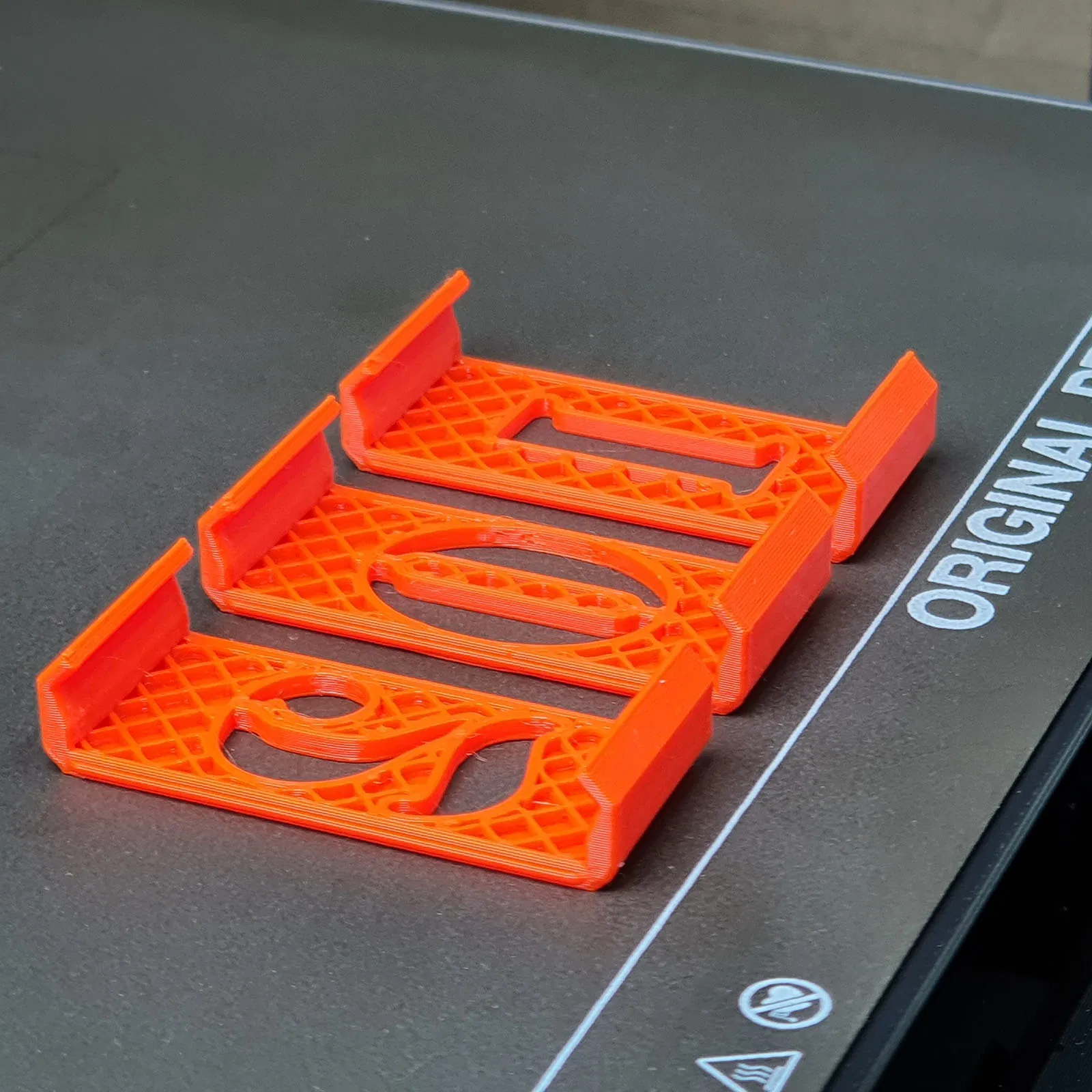

Chúng bao gồm các chữ số và ký tự riêng lẻ được cắt ra khỏi một tấm mặt trước dày 2 mm. Ở mặt sau, chúng có các kẹp nhỏ ở trên và dưới để chúng có thể dễ dàng gắn vào khung và cũng có thể dễ dàng tháo ra.

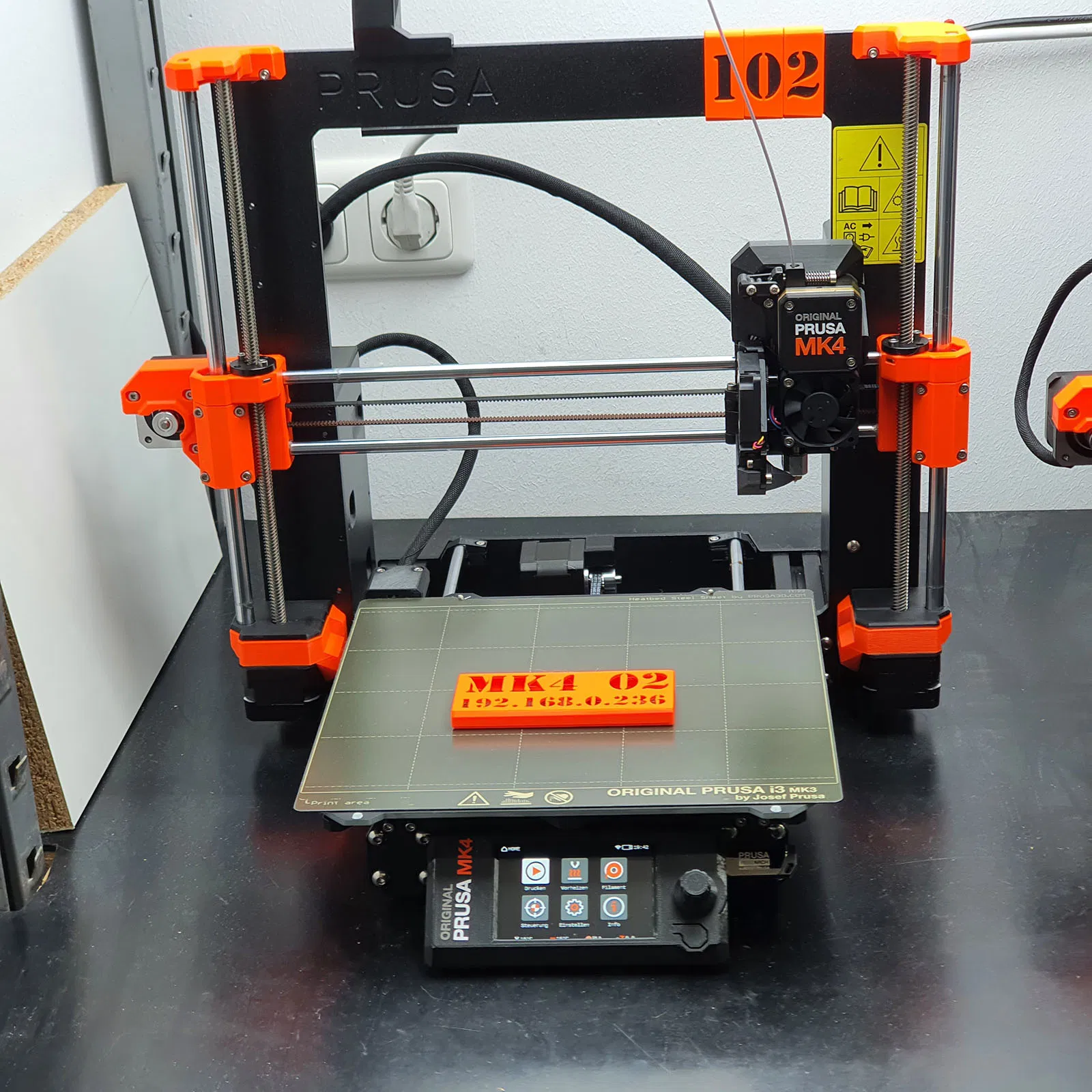

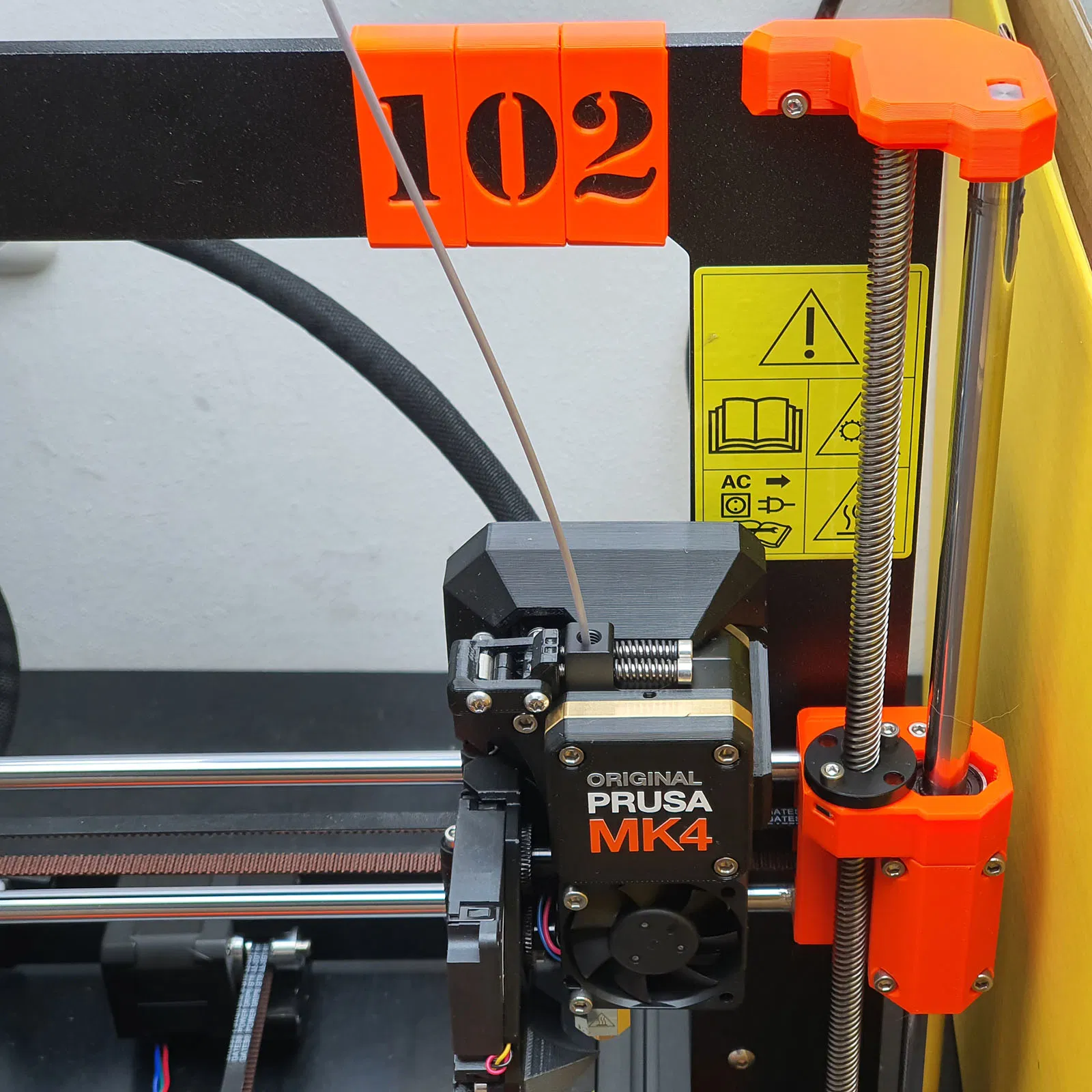

Nhiều bảng số có thể được gắn cạnh nhau. Chúng có một rãnh ở bên trái và một cái chốt nhỏ ở bên phải, vì vậy chúng có thể dễ dàng ghép lại với nhau. Kết nối này ngăn ánh sáng xuyên qua khung máy in.
Khung máy in
( → Vui lòng cho tôi biết ý kiến của bạn!) Các bảng số phù hợp với khung của MK3, khung tổ ong mới của MK4 được cho là có cùng kích thước, nhưng không may là tôi không có cái nào ở đây để thử nghiệm, vì vậy tôi sẽ biết ơn nếu nhận được thông tin liệu các bảng số có phù hợp với khung tổ ong mới hay không.
Các bảng số đủ mỏng để bộ đùn có thể đi qua mà không va chạm, nhưng bạn nên tự kiểm tra điều này trước khi sử dụng.
Cài đặt máy in
(!) Có thể cần phải sửa tệp STL trong Prusa-Slicer: Bên cạnh tên tệp trong slicer sẽ có một hình tam giác nhỏ, nhấp chuột phải vào đó và bắt đầu.
(!) Mô hình có thể cần được xoay để in: Vui lòng đặt mặt trước lên bàn in.
Tôi đã in nó bằng PETG, PLA và các sợi nhựa khác cũng có thể hoạt động tốt. Hãy sử dụng màu sáng hơn màu đen, vì khung máy in màu đen sẽ nhìn xuyên qua các con số. Do đó, không cần thay đổi màu.
- 2 lớp bao quanh
- Đáy 4 lớp
- Mặt trên mở hoặc tùy chọn 4 lớp
- Lưới Infill 25%
- Vòi phun 0,4 mm
- Chiều cao lớp mỗi 0,2 mm
- Không cần hỗ trợ
- Thời gian in khoảng 10-15 phút
- Vật liệu cần thiết khoảng 2 gam / 70 cm
Chúc bạn in vui vẻ!
Đây là một bản in rất nhanh và rẻ. Tôi sẽ dần dần xuất bản thêm các chữ số và ký tự khác ở đây, chỉ cần kiểm tra hồ sơ của tôi để xem các bản in khác.
Chúc bạn in vui vẻ, tôi rất mong chờ những sản phẩm của bạn.
(Một số ảnh cho thấy cạnh dưới bị lệch, tôi đã sửa điều này trong các tệp STL hiện tại)
