Hộp Đựng Đồ Nhỏ

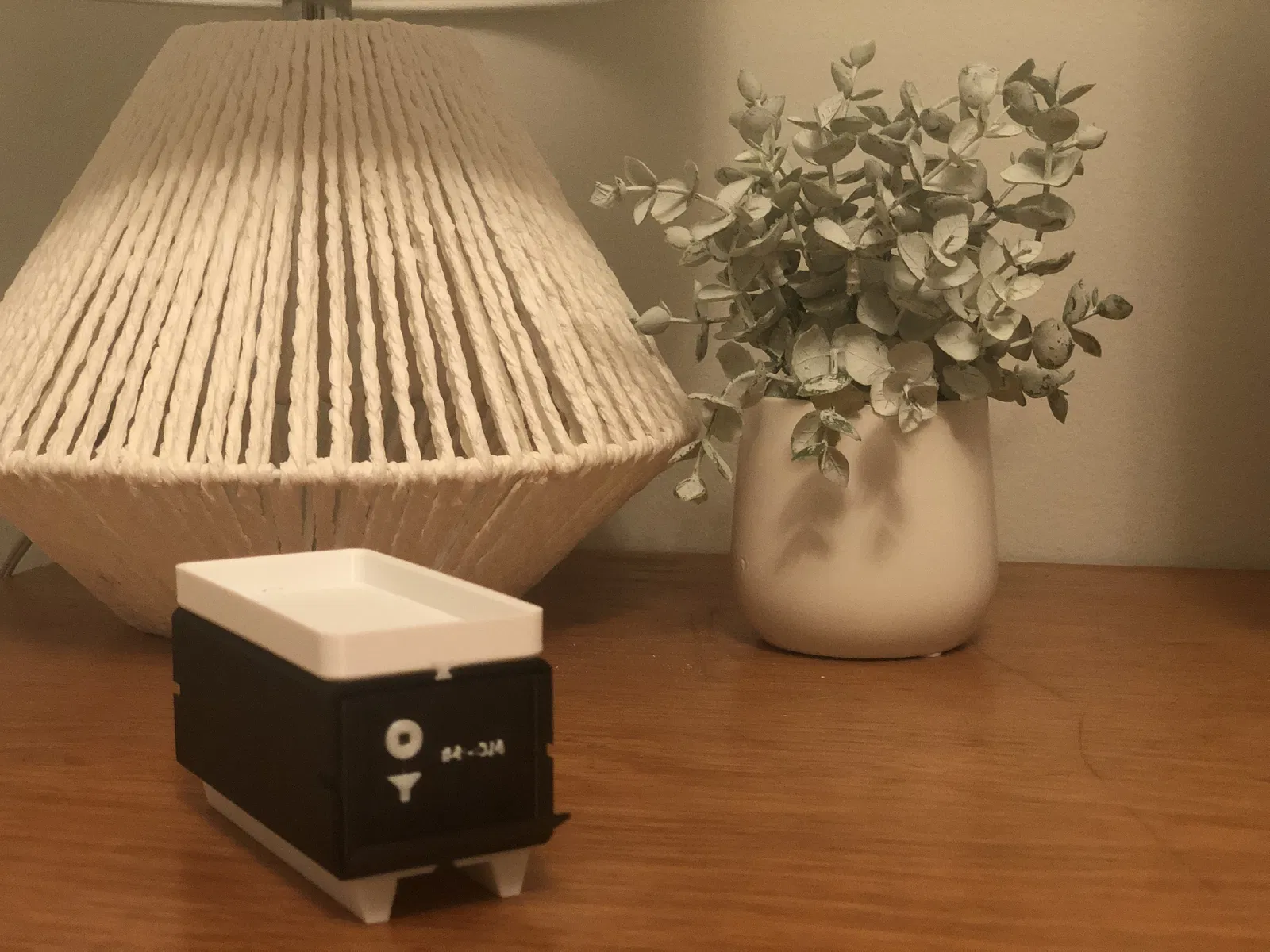

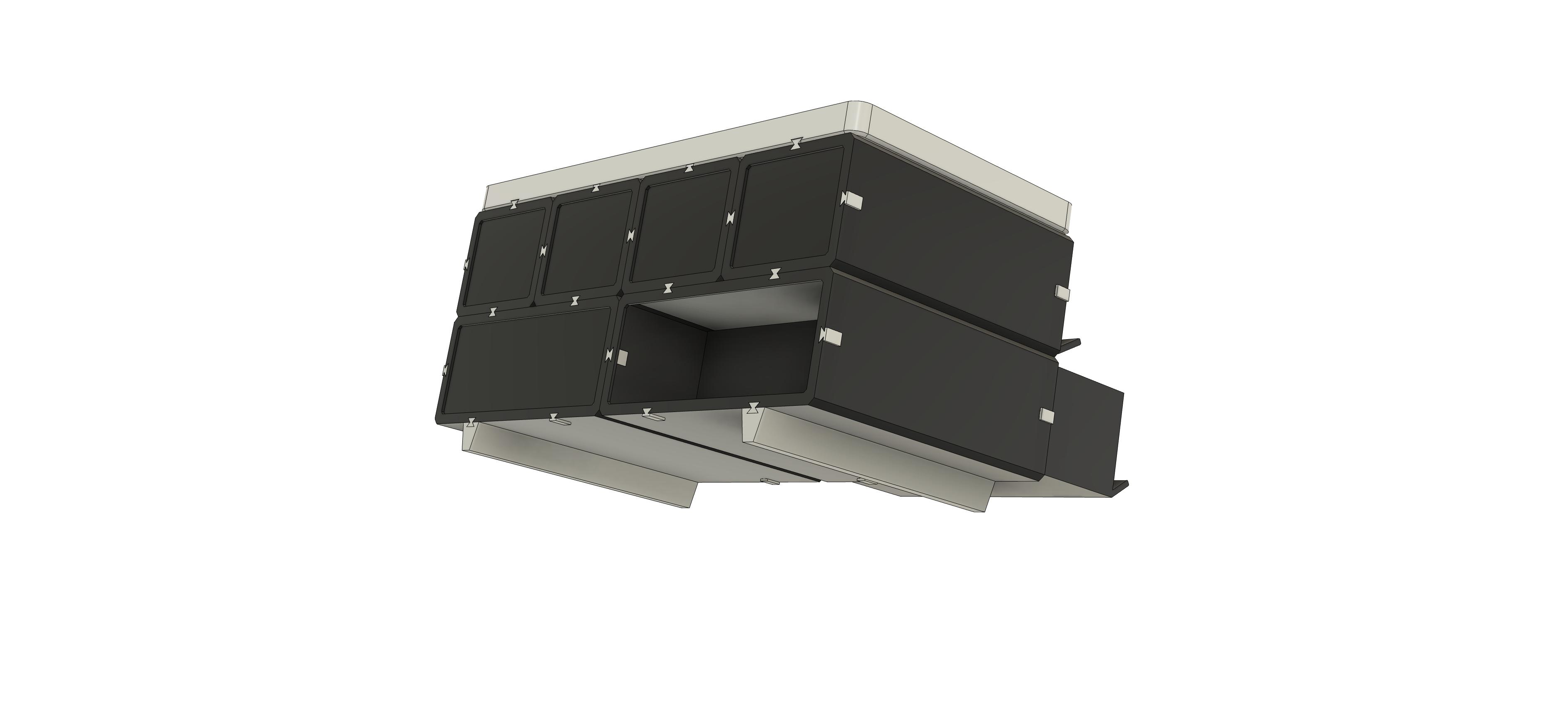

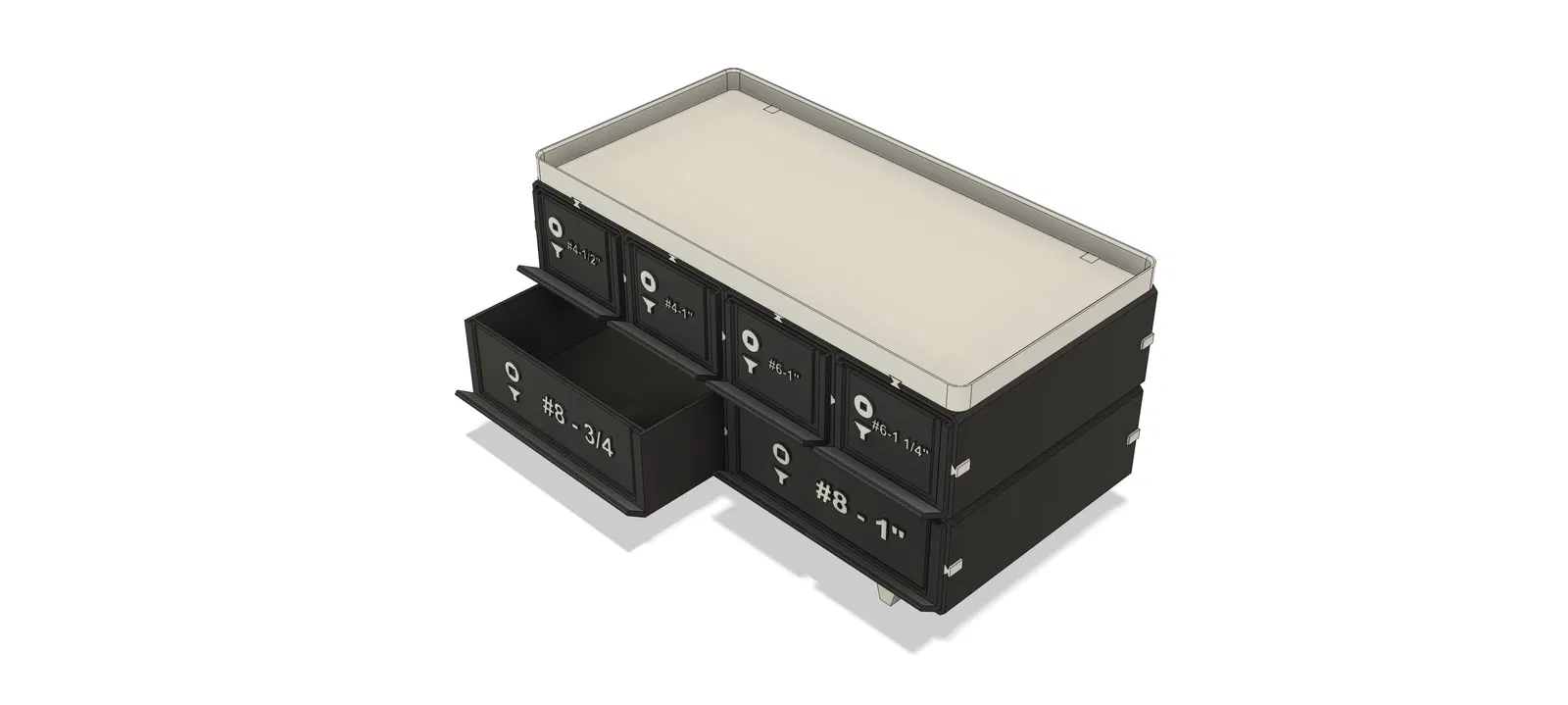

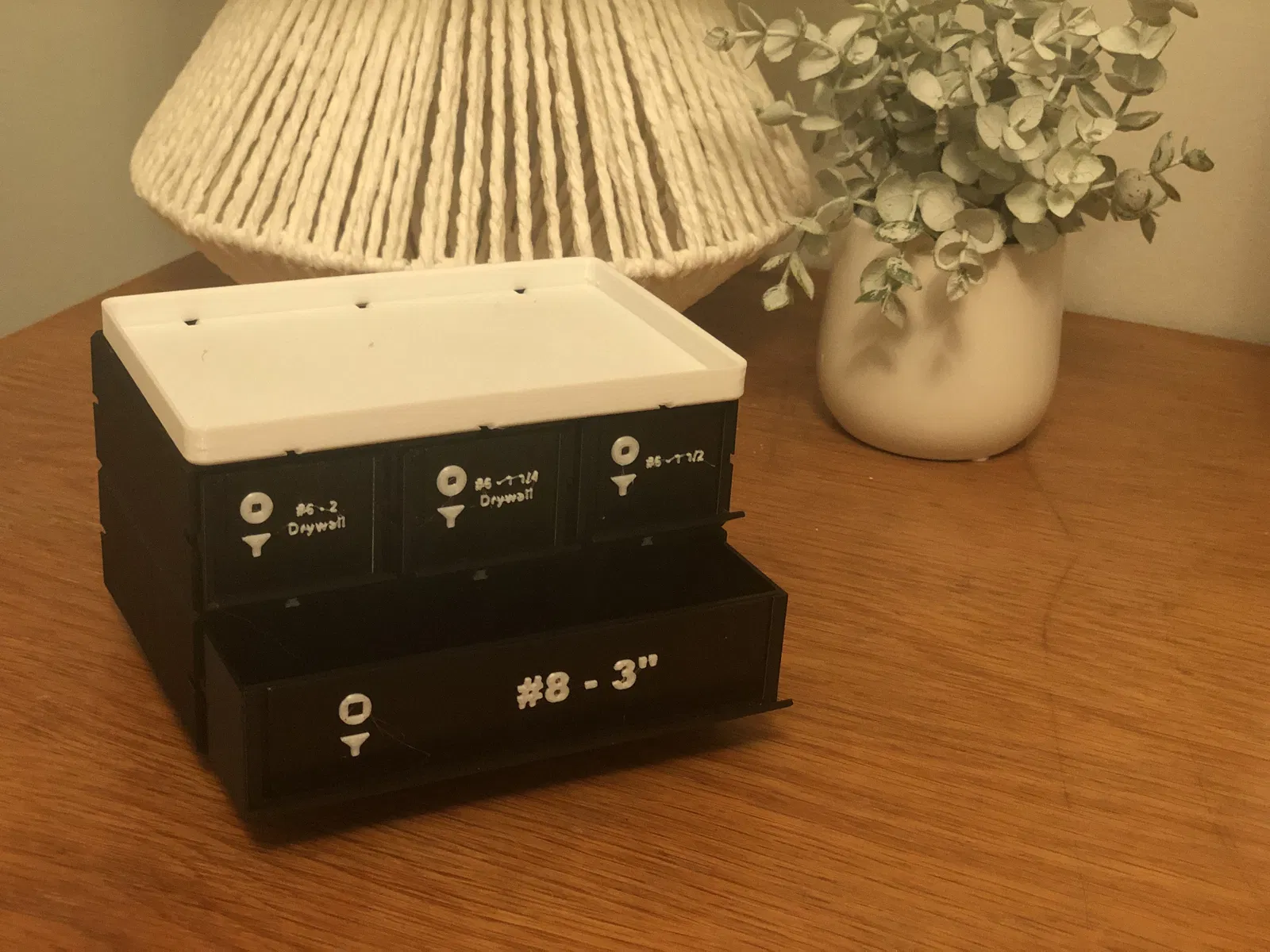

Tui đã thử in nhiều mẫu thiết kế cho hệ thống lưu trữ module qua nhiều năm và luôn tìm thấy 1 hoặc 2 điểm không thích ở mỗi hệ thống. Cuối cùng, tui quyết định một năm trước để tự thiết kế hệ thống của mình và sau nhiều lần sửa đổi, tui cuối cùng cũng có thứ mà tui cảm thấy có thể chia sẻ với mọi người. Tui muốn nó là module và dựa trên một "block" tiêu chuẩn 1x1. Với ý nghĩ đó, tui đã nghĩ ra một hệ thống có thể tùy chỉnh bằng cách sử dụng các kích thước "block" khác nhau là 1x1, 1x2 và 1x3. Tui cũng bao gồm chân đế cho hệ thống cũng như các khay có thể gắn vào tầng trên cùng của ngăn kéo. Tui đặt "stop blocks" vào trong vỏ để ngăn ngăn kéo rơi ra nếu kéo quá xa (bạn sẽ không tin được bao nhiêu lần tui làm đổ một ngăn kéo đầy ốc vít ra khắp bàn làm việc của mình với các hệ thống khác mà tui đã in!).

Mọi thứ được kết nối bằng một cái kẹp kiểu "Bowtie". Đối với các điểm kết nối không được sử dụng, tui đã thiết kế một "Blank Clip" để lấp đầy các điểm kết nối trống, tạo cho hệ thống một cái nhìn hoàn thiện hơn.

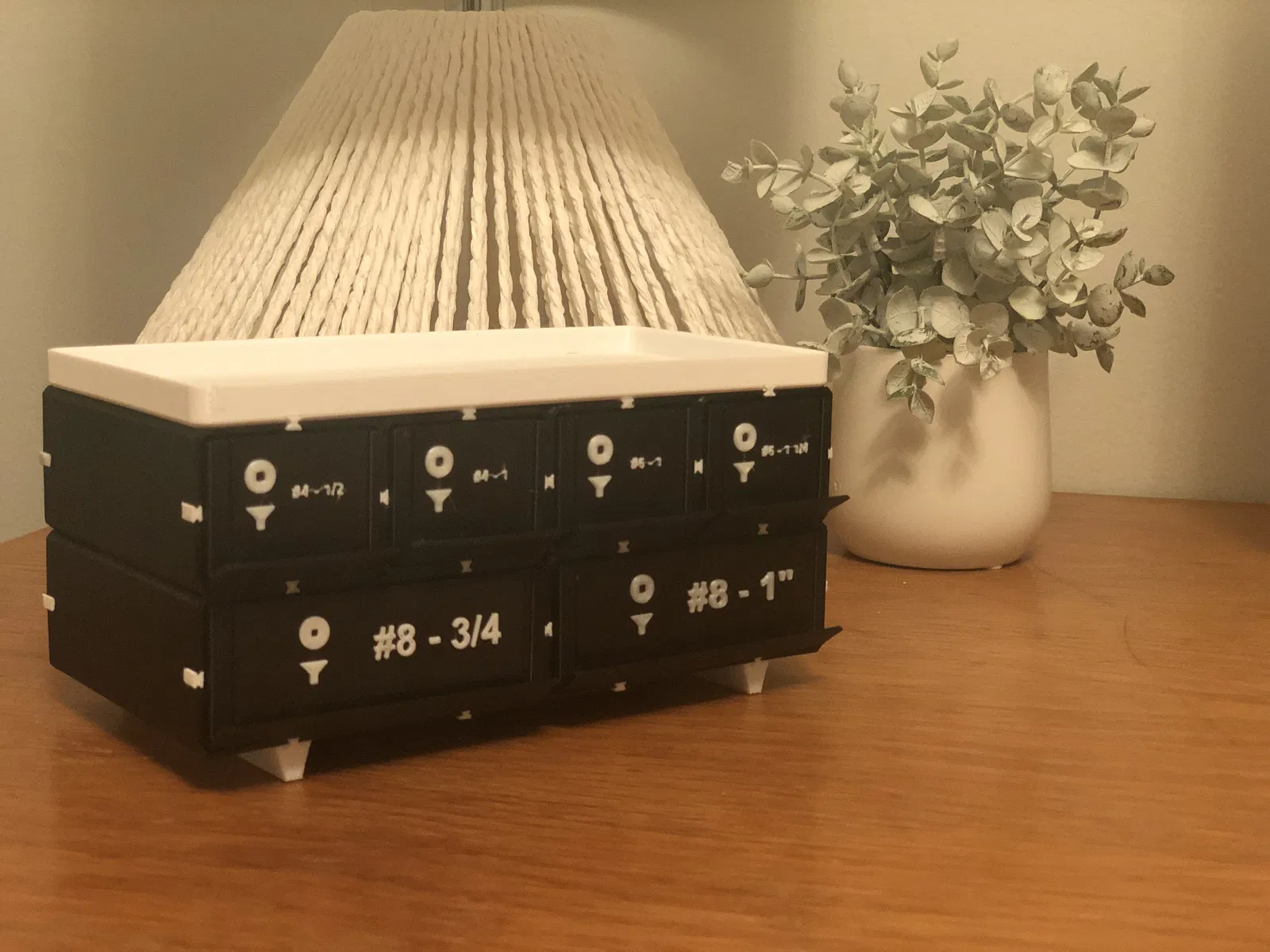

Bạn có thể tự làm nhãn cho ngăn kéo bằng bìa cứng hoặc giấy dày, nhưng tui đã dành chút thời gian và thiết kế một số nhãn mà tui đã in bằng nhiều màu sắc, trông khá sắc sảo. (Tui đã đính kèm chúng ở đây và dự định thêm nhiều nhãn hơn khi tui cần cho hệ thống của mình).

Tui thấy các kẹp là bộ phận khó in nhất. Nếu tui sử dụng tấm thép có vân và sử dụng sợi PETG với nhiệt độ đầu phun thấp (để tránh bị kéo sợi) thì tui sẽ có kết quả tốt hơn.

Tui đã in mọi thứ bằng PETG với độ cao lớp .2mm và không cần hỗ trợ.

Nếu bạn sử dụng bản in này, tui hy vọng bạn thấy thiết kế hữu ích và chức năng và vui lòng cung cấp bất kỳ phản hồi nào về cách cải thiện hệ thống.

Chúc bạn vui vẻ!
