Pát kẹp đèn LED cho Prusa Enclosure gốc

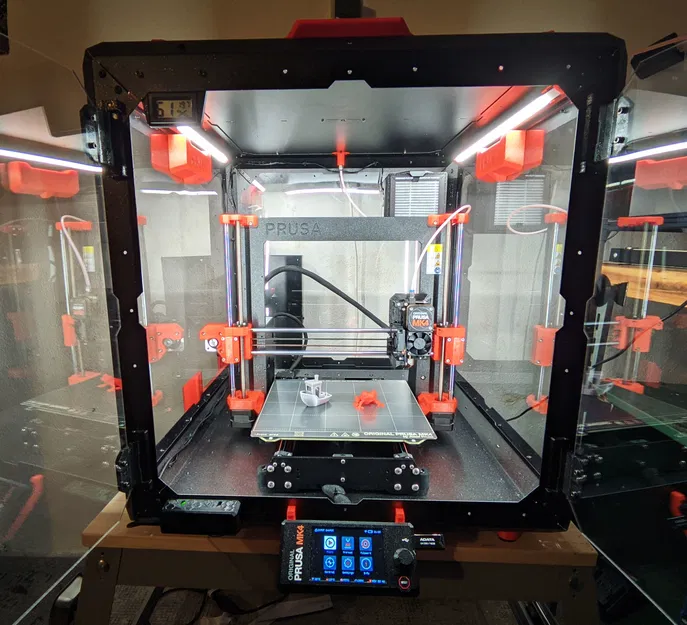

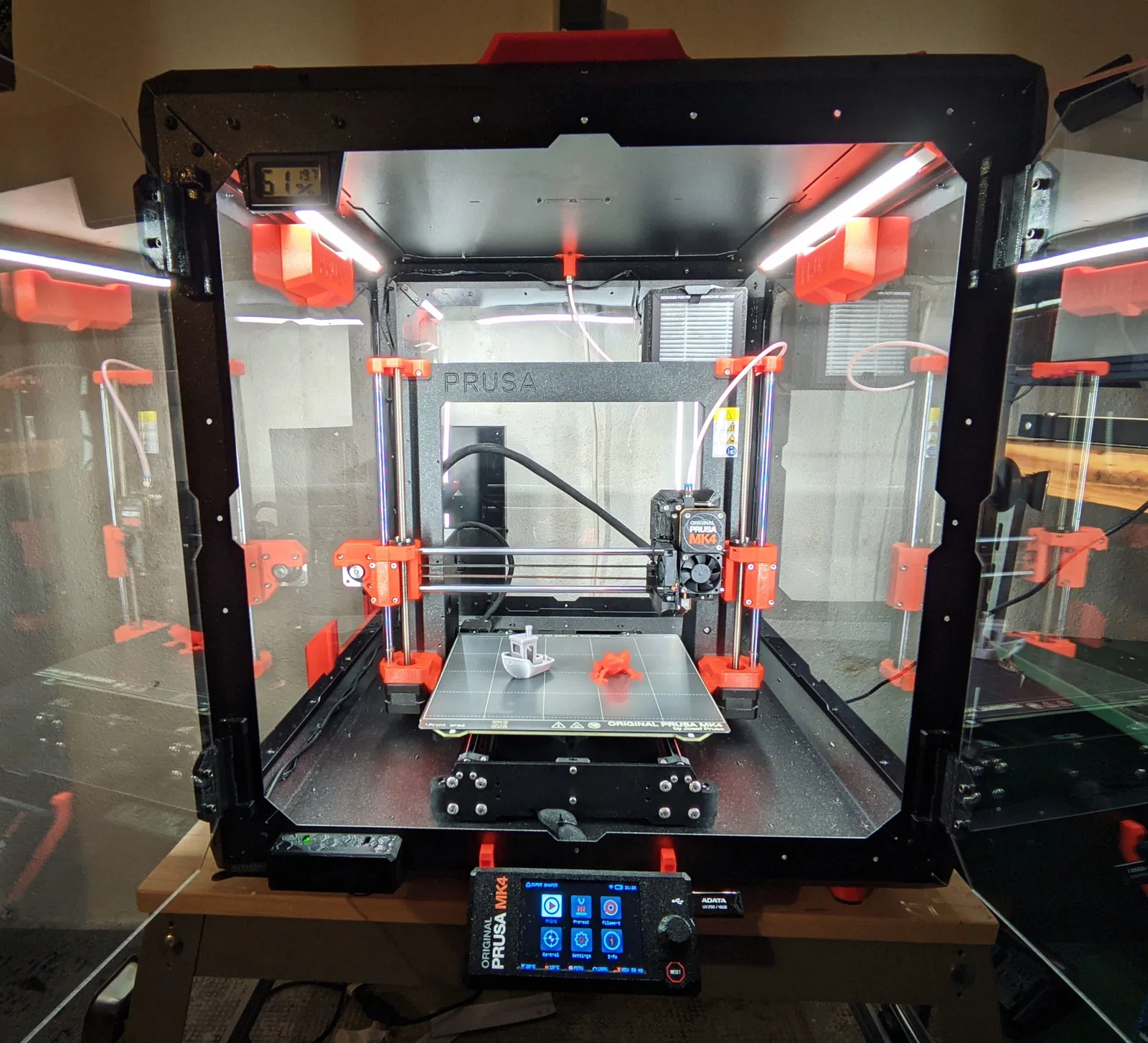

Cái dải đèn LED mà Prusa bán trên cửa hàng của họ theo tui thấy nó hơi nhỏ, yếu mà còn mắc nữa. Nên tui mua hai mét dây đèn LED 24V với thanh nhôm, rồi cắt ra thành năm thanh 40cm để chiếu sáng cho cái enclosure cho nó đã.

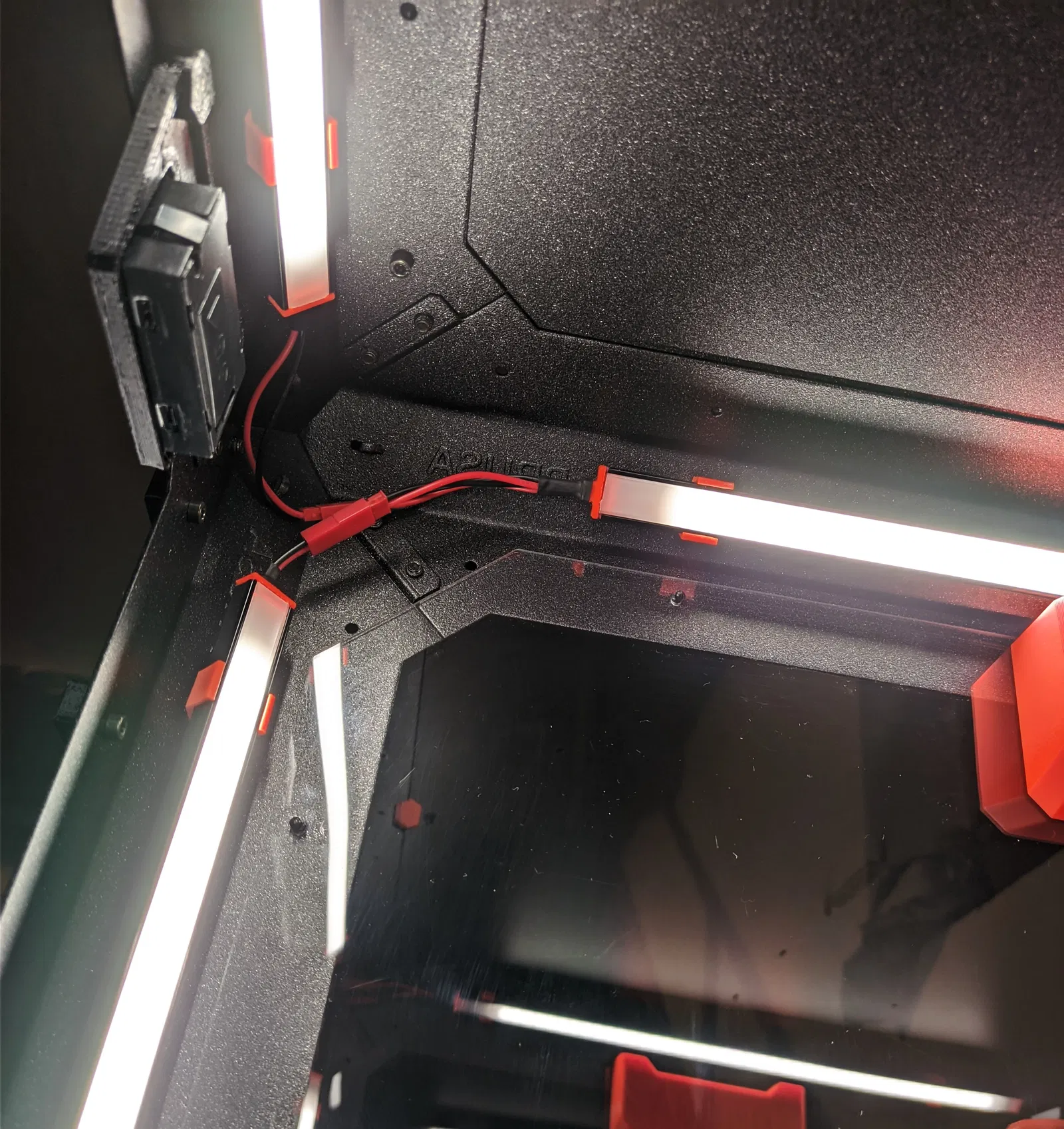

Để nối dây đèn LED vô Prusa Basic Board thì bạn cần cái đầu nối Molex Clickmate (5CKT CBL A, nếu bạn ở châu Âu mà cần thì nhắn tin cho tui nha, tui mua một lô ở Mouser rồi đó). Sơ đồ chân cẳng thì có ghi trong diễn đàn Prusa.

Tui xài dây đèn LED loại 4000K 9,6W/m 120LED/m và tui rất hài lòng. Sáng vừa phải, đổ bóng lên mặt bàn in nhẹ nhàng, không tốn quá nhiều điện từ PSU và thanh nhôm cũng không bị nóng.

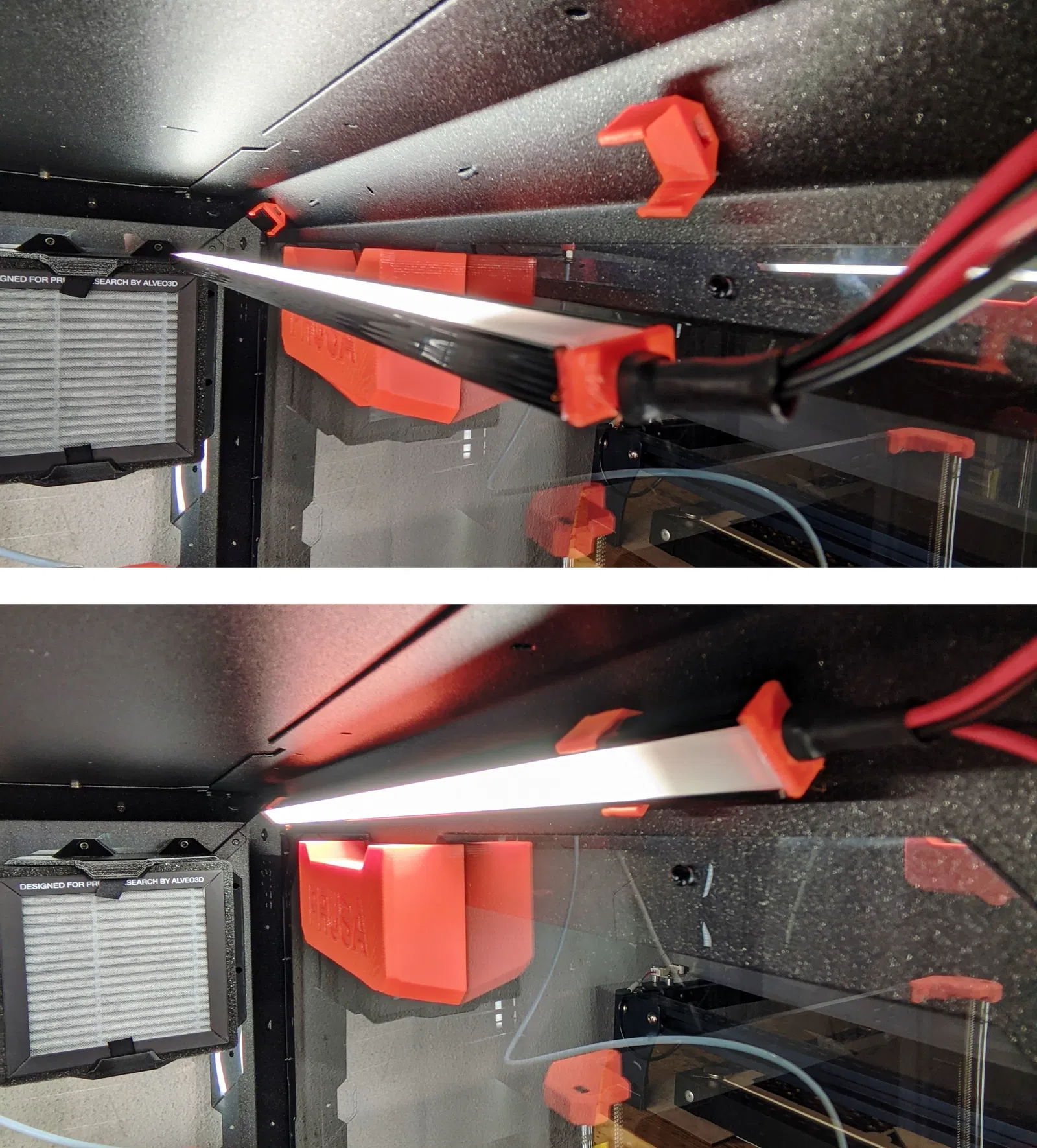

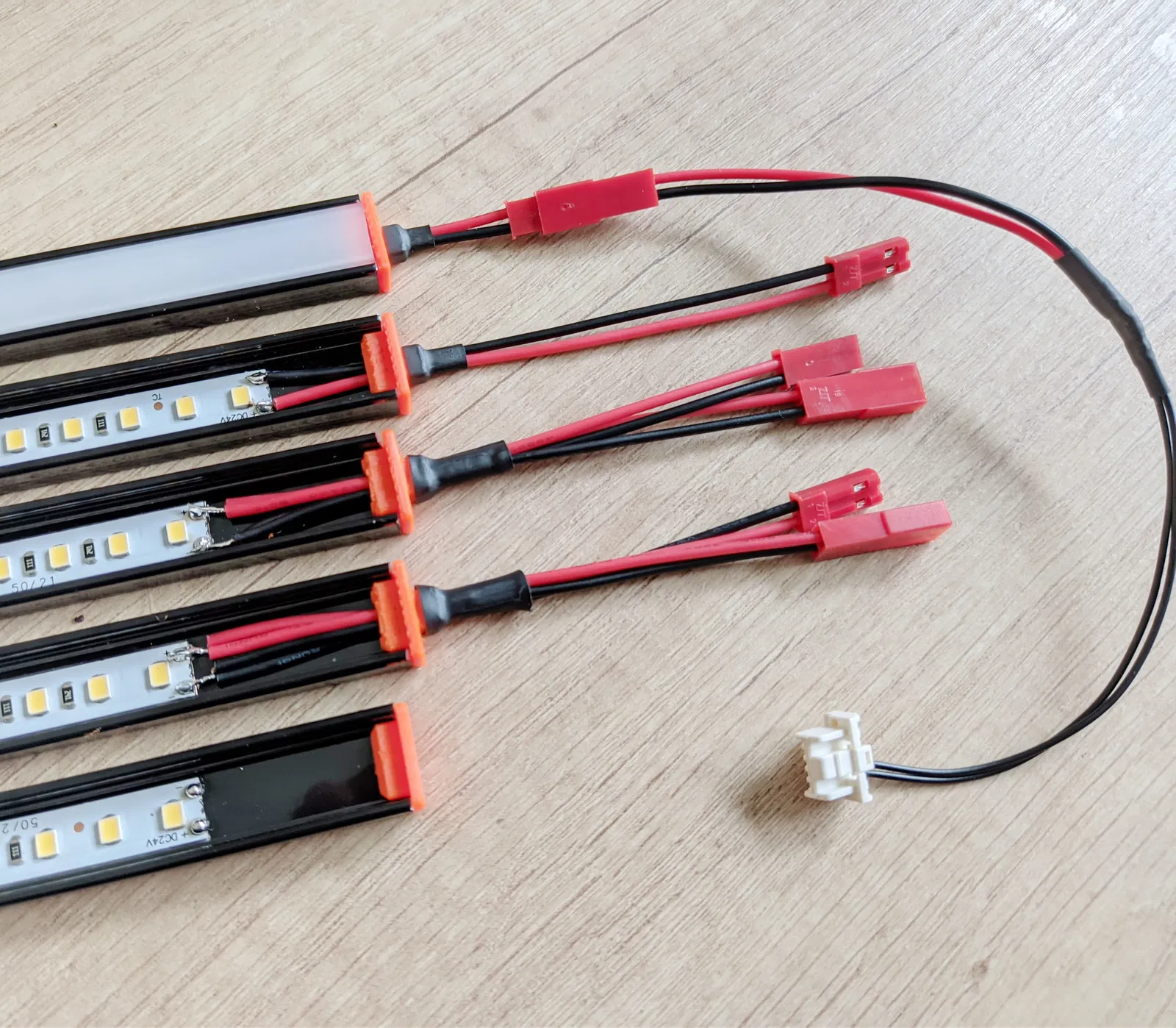

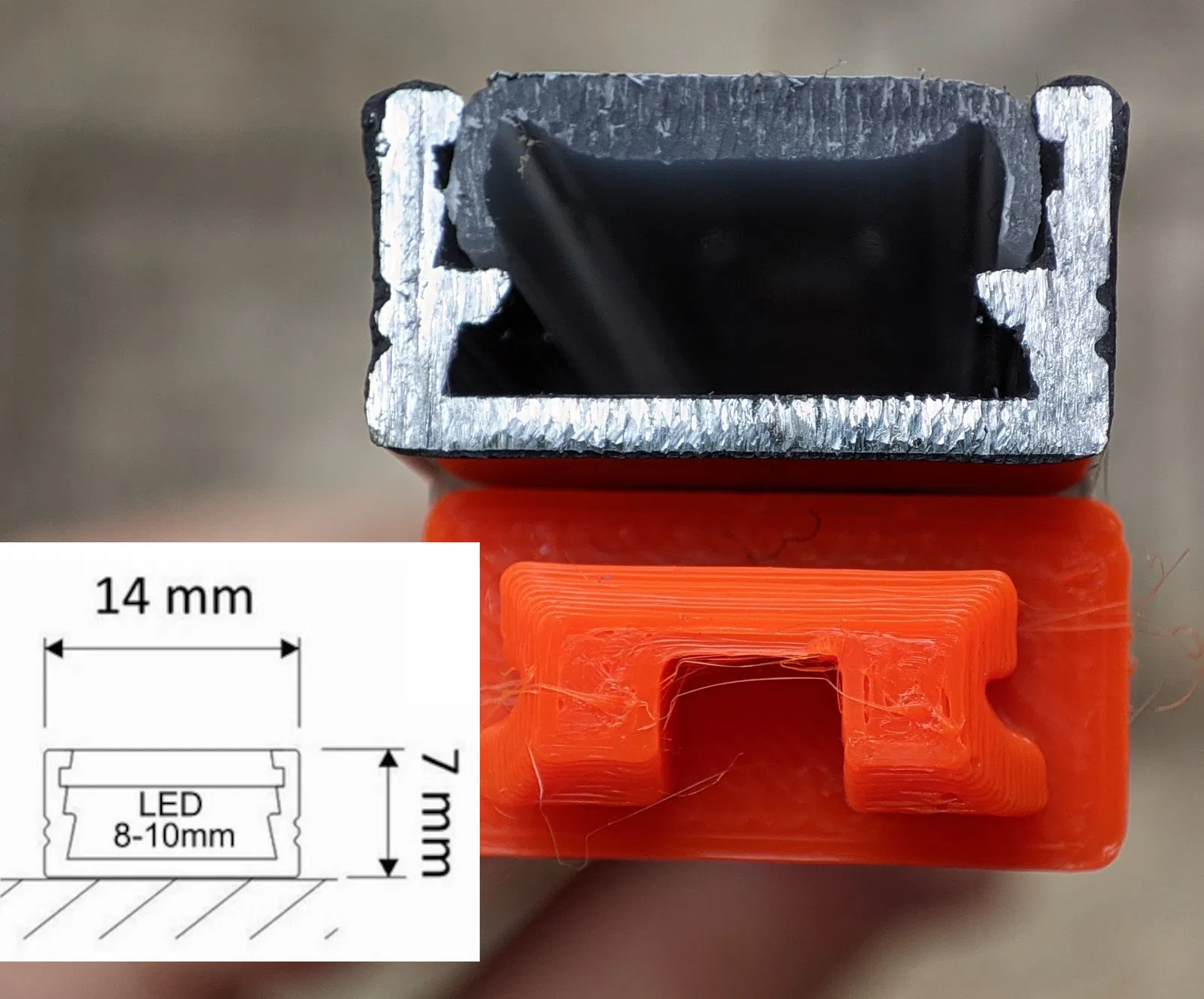

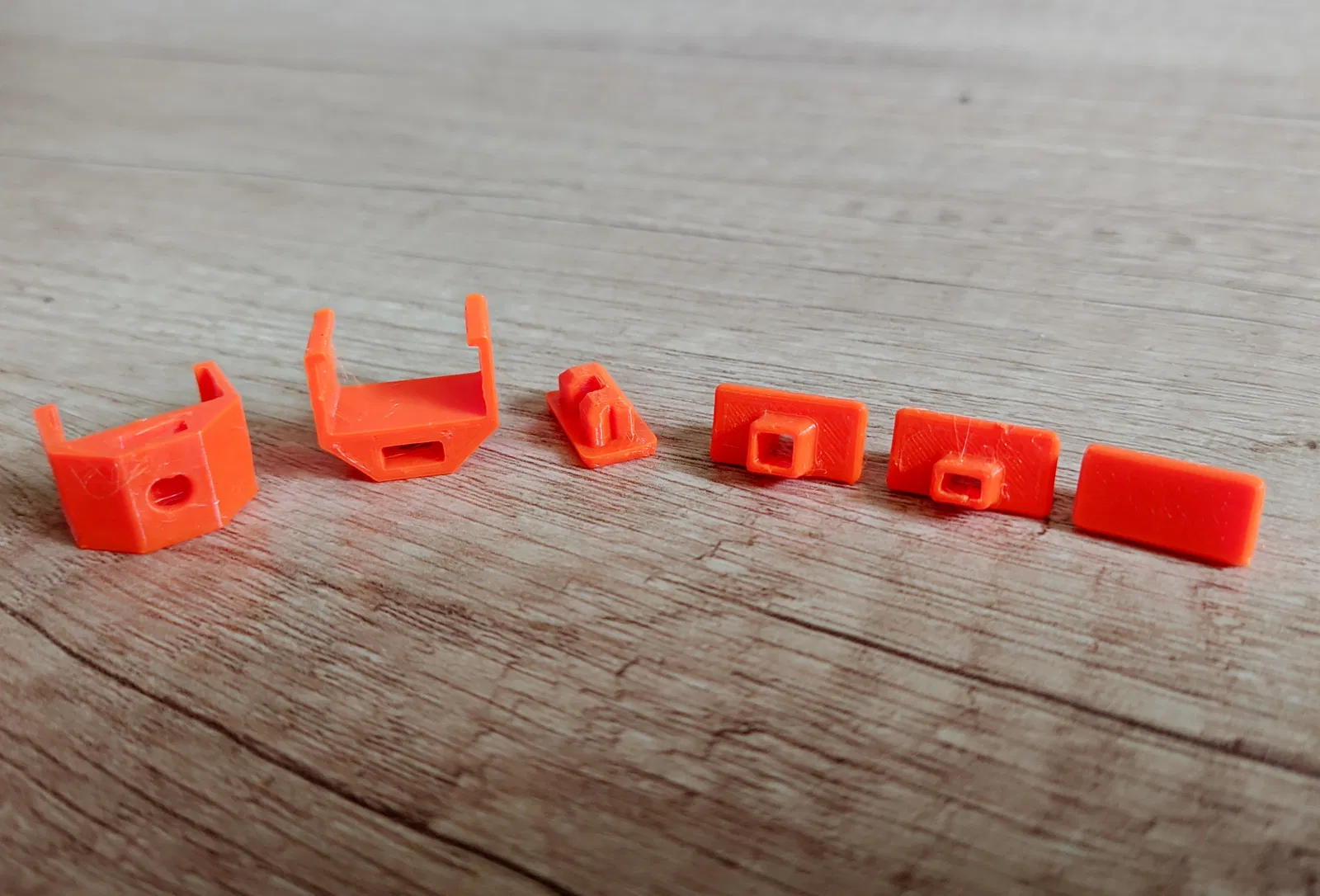

Mấy cái pát kẹp này làm cho thanh nhôm loại 14x7mm (như trong hình) và cần ốc M3 với đai ốc vuông để gắn vô khung. In bằng PETG thì nó đủ dẻo để kẹp thanh đèn vô dễ dàng mà vẫn giữ chắc không bị tuột. Tui cũng có làm thêm ba loại nắp bịt cho thanh nhôm: một cái cho một đầu nối, một cái cho hai đầu nối và một cái bịt kín. Nếu bạn cũng muốn dùng ống co nhiệt để giảm lực kéo như tui nè, thì dùng trục của mỏ hàn để hơ nóng nha, súng hơi nóng nó làm biến dạng cái PETG lẹ lắm luôn.

Dây đèn LED (9,6W/m - 120LED/m): https://www.ebay.de/itm/114… Nhôm định hình (loại S4): https://www.ebay.de/itm/1247… Đầu nối: https://www.amazon.de/dp/B06X…

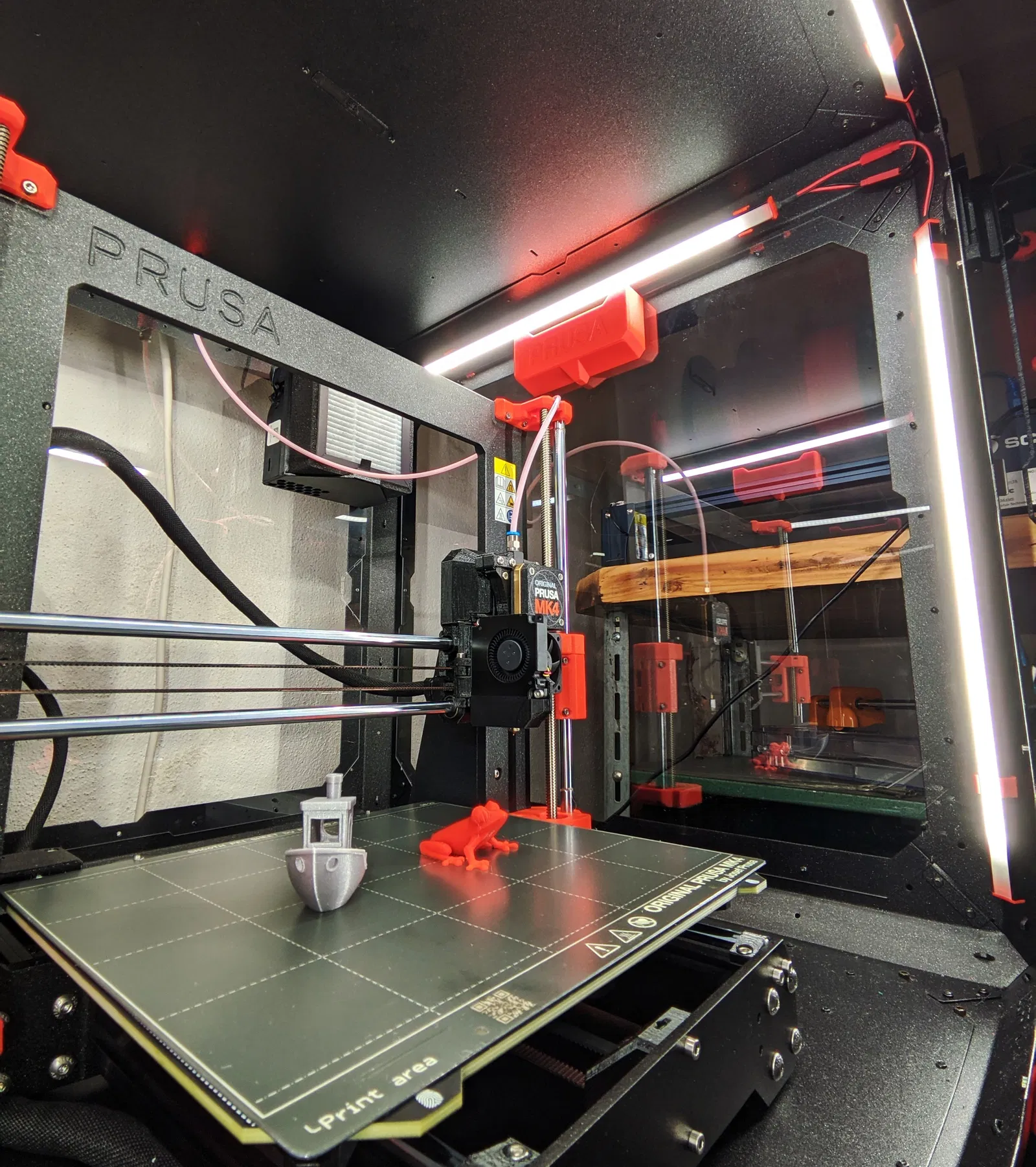

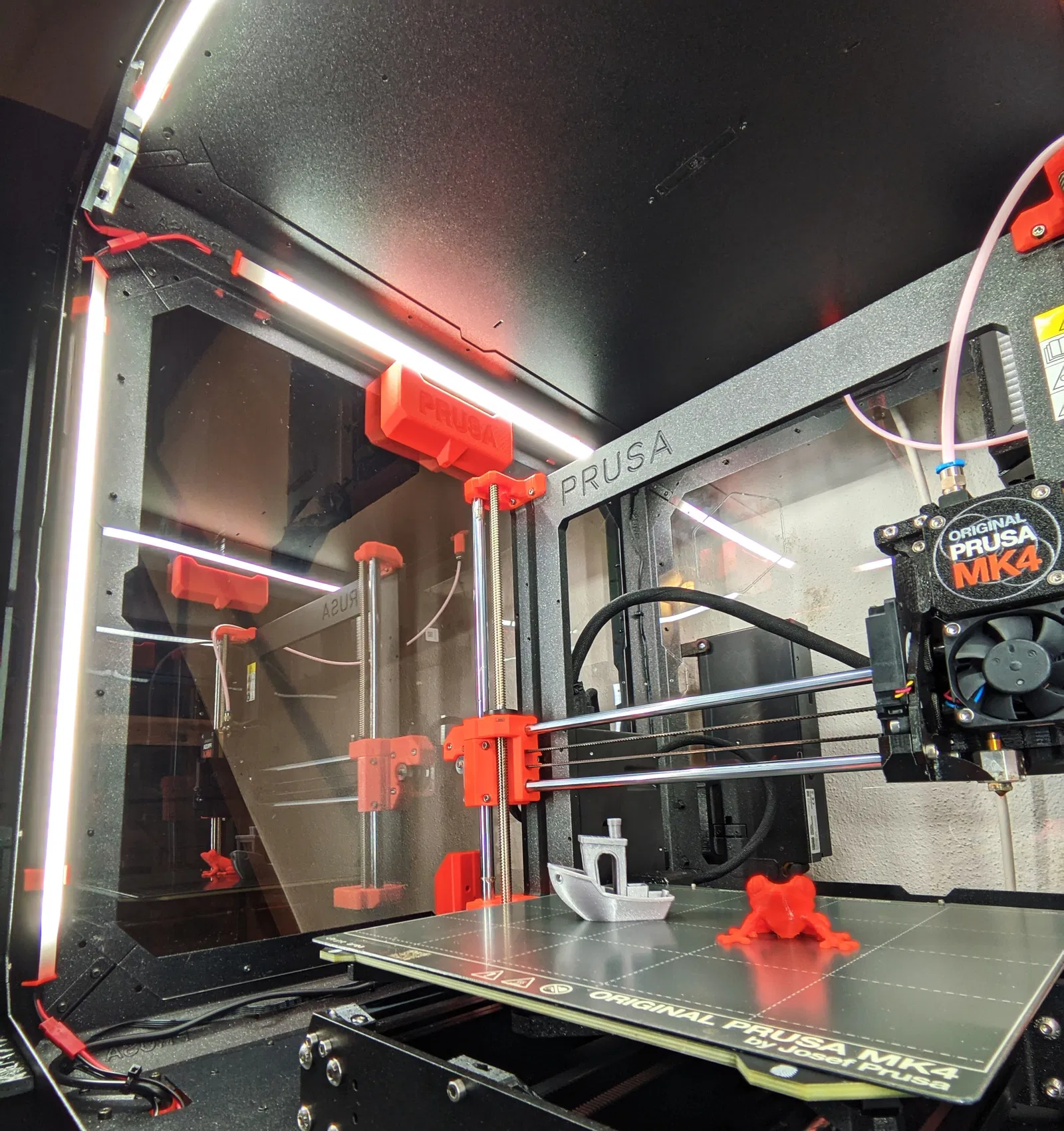

Một hiệu ứng phụ rất hay là cái enclosure Prusa giờ giống như một studio mini để chụp hình mấy món in ra cho đẹp đó nha, như mấy bạn thấy trong mấy món đồ mới của tui nè.

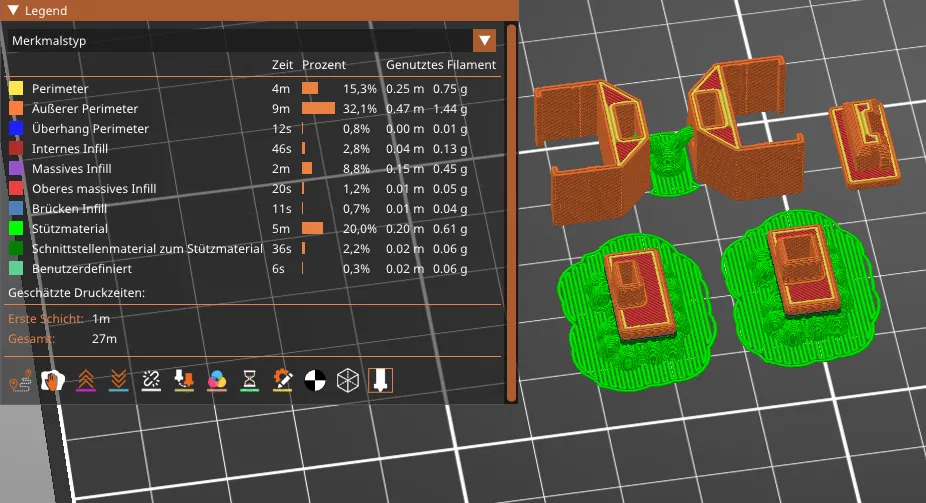

In trên máy MK4 IS bằng PETG với preset cấu trúc 0.15mm.

File gốc trên Onshape thì ở đây nha: https://cad.onshape.com/documents/
