Nút Dưới Chromance Có Bộ Điều Khiển
Khi mới lắp dự án Chromance, người dùng gặp vấn đề với bộ điều khiển đặt ngoài và kết nối qua cáp ethernet, gây lỗi dữ liệu. Giải pháp là dời bộ điều khiển vào nút dưới (bottom node). Bài viết hướng dẫn chi tiết cách gắn module ESP32 lên ESP32 Dev Board và đấu nối.
Mô tả
Hồi tui mới làm cái dự án này, tui thử để cái bộ điều khiển (controller) qua một bên rồi nối bằng cáp ethernet (dùng 6 trong 8 sợi dây). Cái này nó làm hư dữ liệu ở mấy cái phân đoạn.

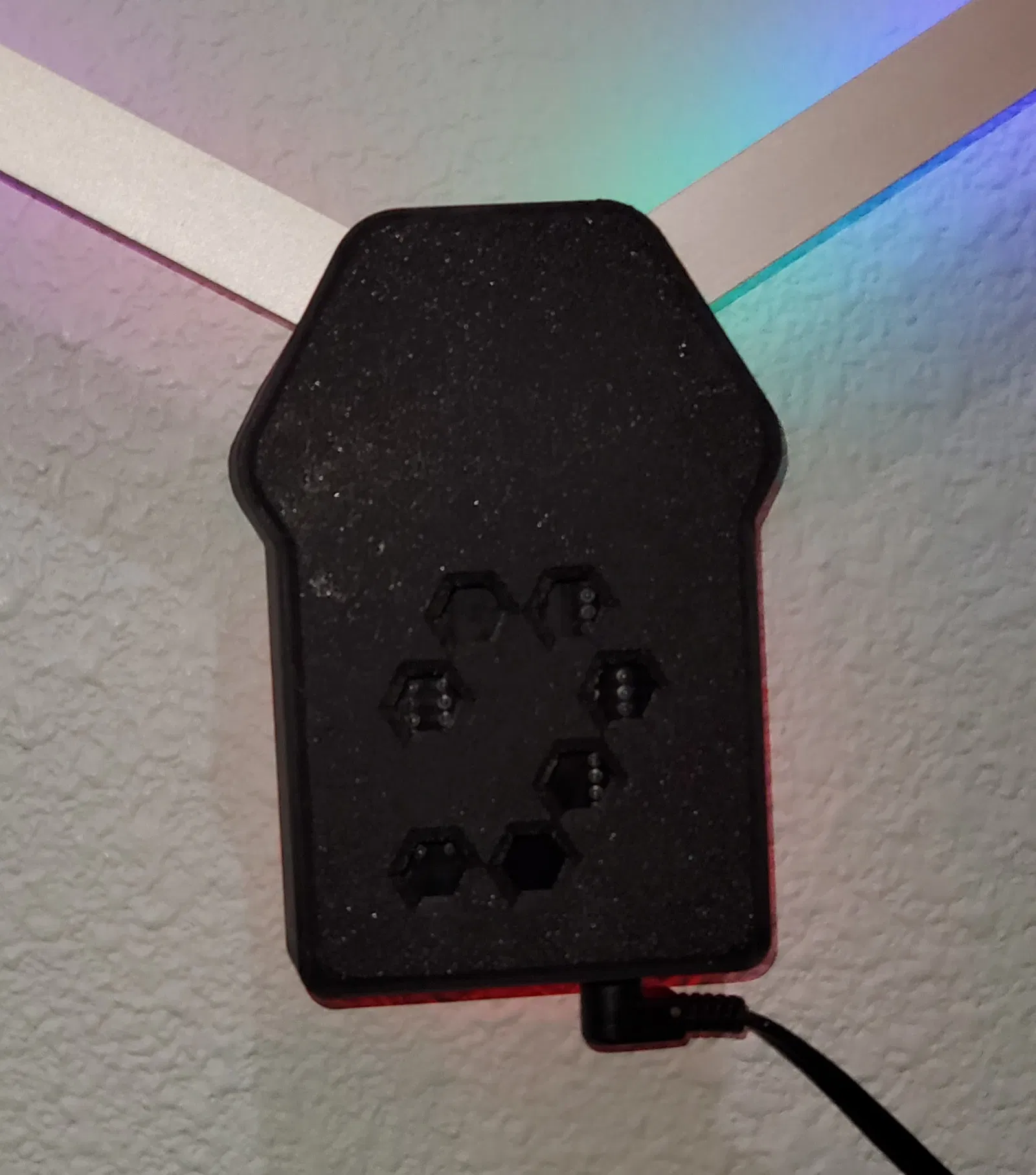

Thế là tui dời cái controller vô cái bottom node luôn.

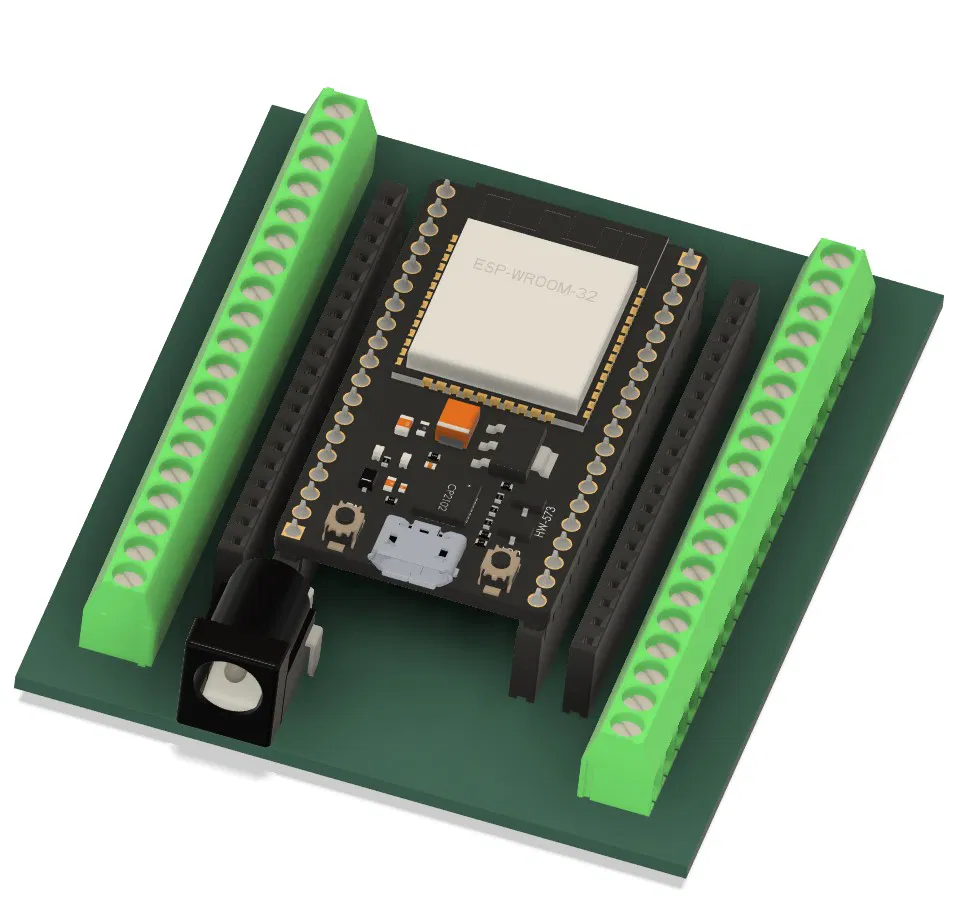

Tui có dùng module ESP32 mà link từ dự án gốc nè (Chromance Project) (ESP32 Board), nhưng mà tui gắn hết lên cái ESP32 Dev Board luôn. Mấy bạn mua trên Ali-Express cũng rẻ hơn mà đợi hơi lâu.
Tui khoét 3 lỗ trên cái board, ngay chỗ không có mạch nào hết, rồi gắn cái jack 2.1mm vô và nối dây vô chân GND và +5V ở mặt dưới.
