Giá đỡ loa cho BMW E46 convertible/coupe (165mm + 44mm)

Các bộ chuyển đổi loa này được thiết kế trong quá trình nâng cấp âm thanh cho xe E46 convertible của tôi.

Xe E46 của tôi là phiên bản Euro không có tùy chọn Hi-Fi hay HK. Điều này có nghĩa là:

• Âm thanh được khuếch đại trực tiếp bởi radio tích hợp (CD53 được sản xuất bởi Alpine), không có bộ khuếch đại bổ sung nào ở phía sau
• Âm thanh thực sự rất kém vì BMW không bao gồm bộ phân tần giữa loa tweeter và loa trung

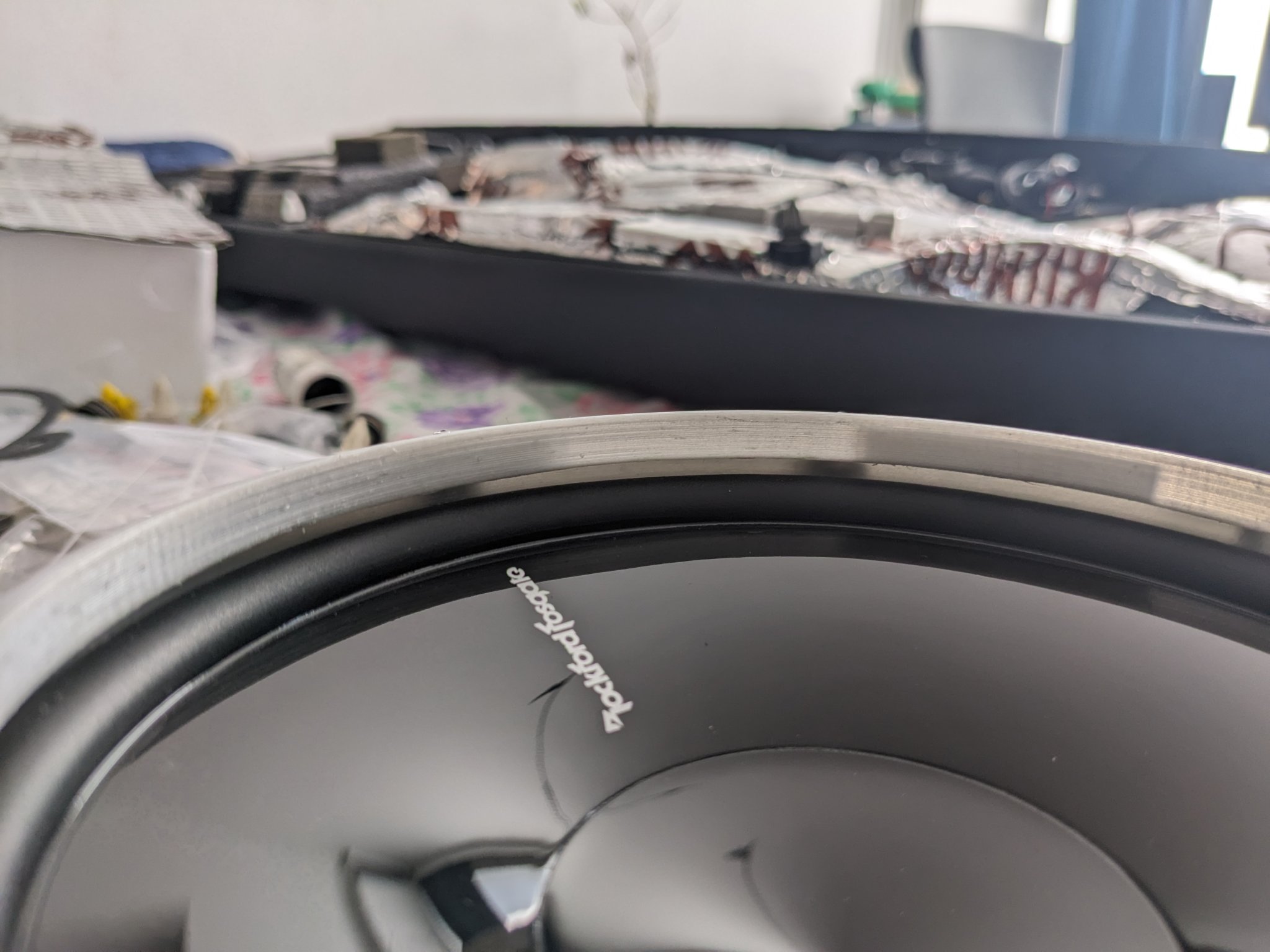

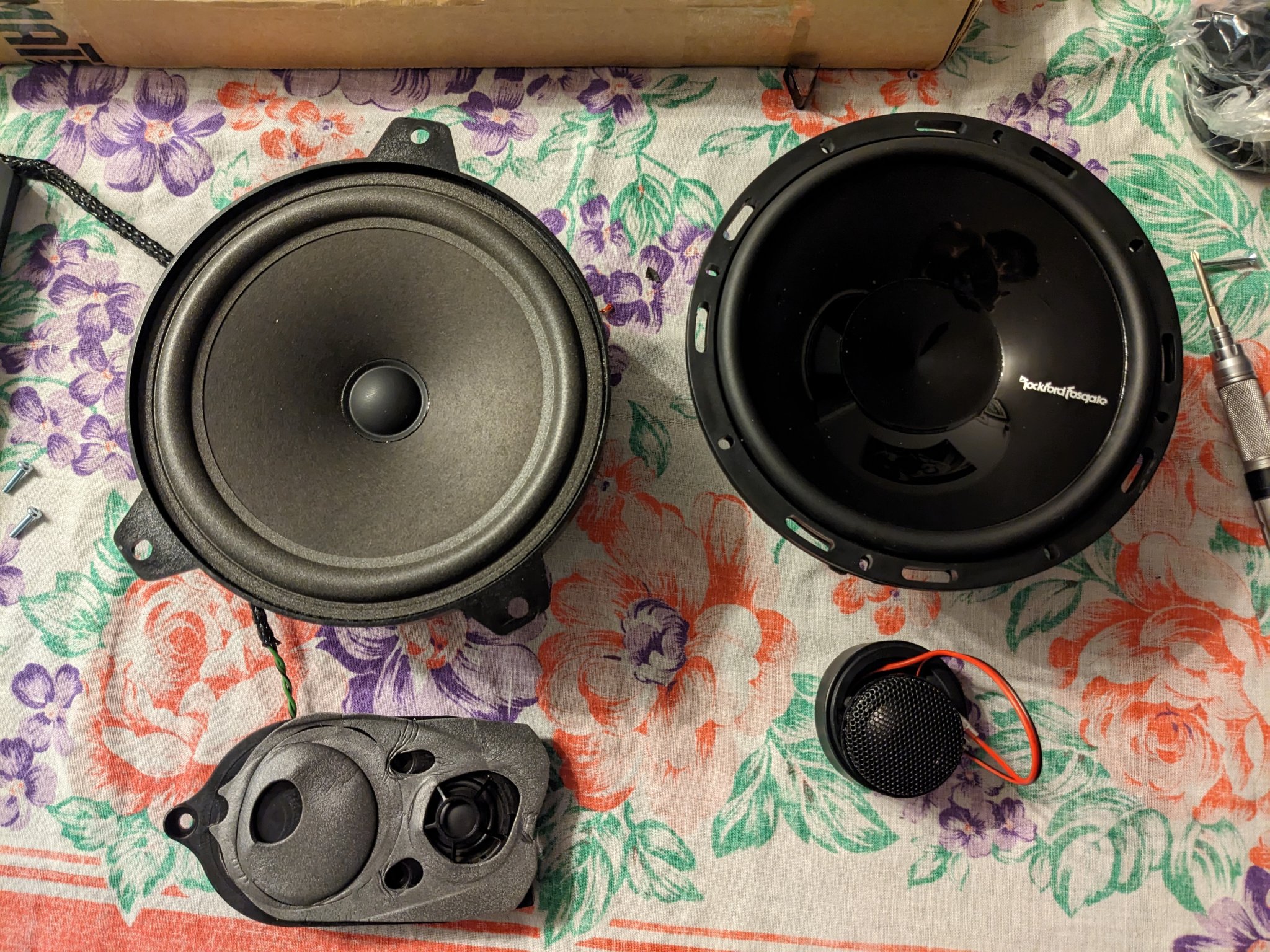

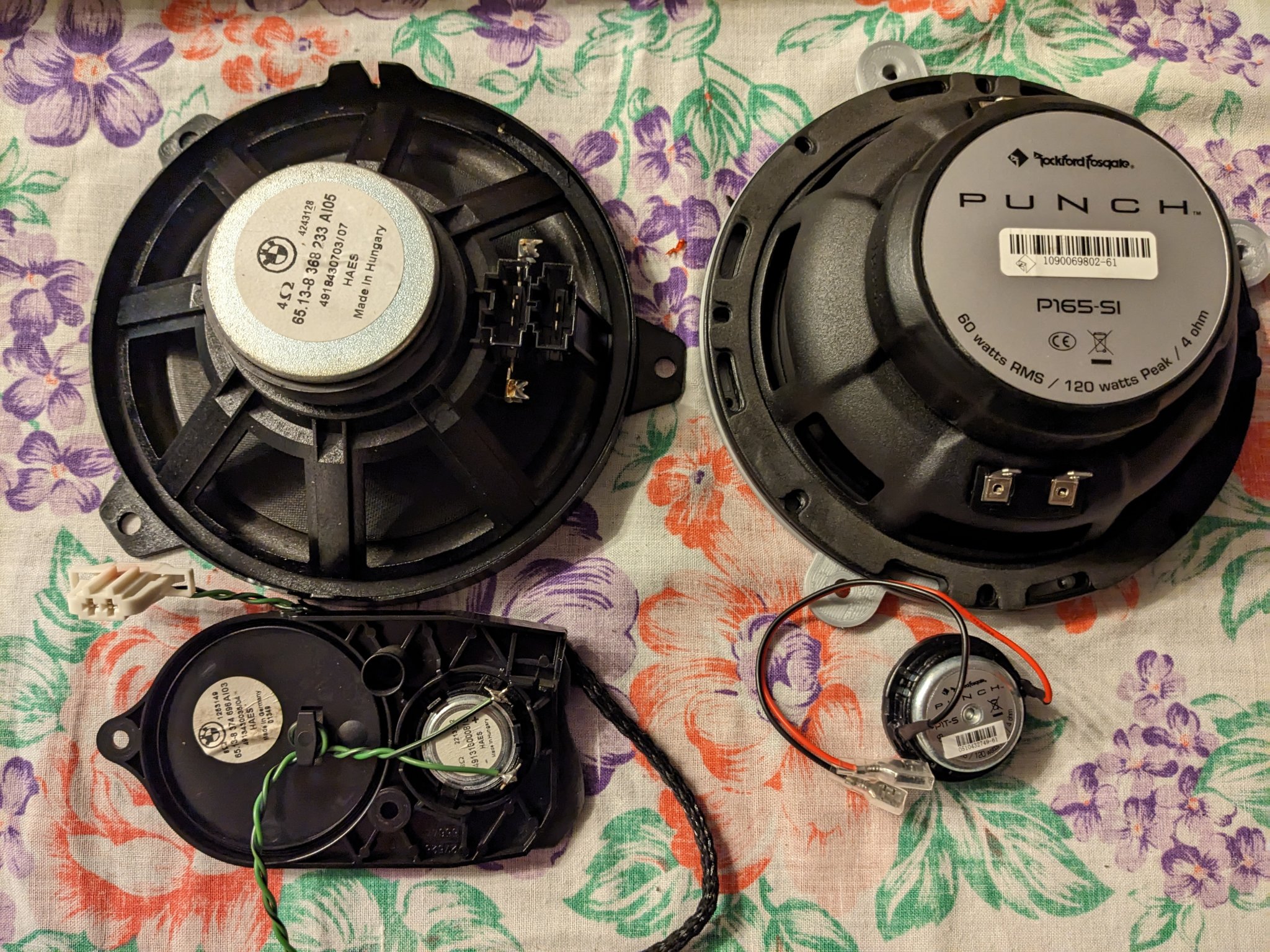

Lựa chọn loa của tôi rơi vào RockFord Fosgate Punch Series P165-SI (sau khi nghe nhiều mẫu loa trên crutchfield.com). Bộ P165-SI bao gồm một loa trung 165mm (6.5") và một loa tweeter 44mm, mà không cần phải thay đổi gì trong xe (để tôi có thể quay về cấu hình ban đầu khi bán xe),

Tôi quyết định tạo một giá đỡ tùy chỉnh vì:

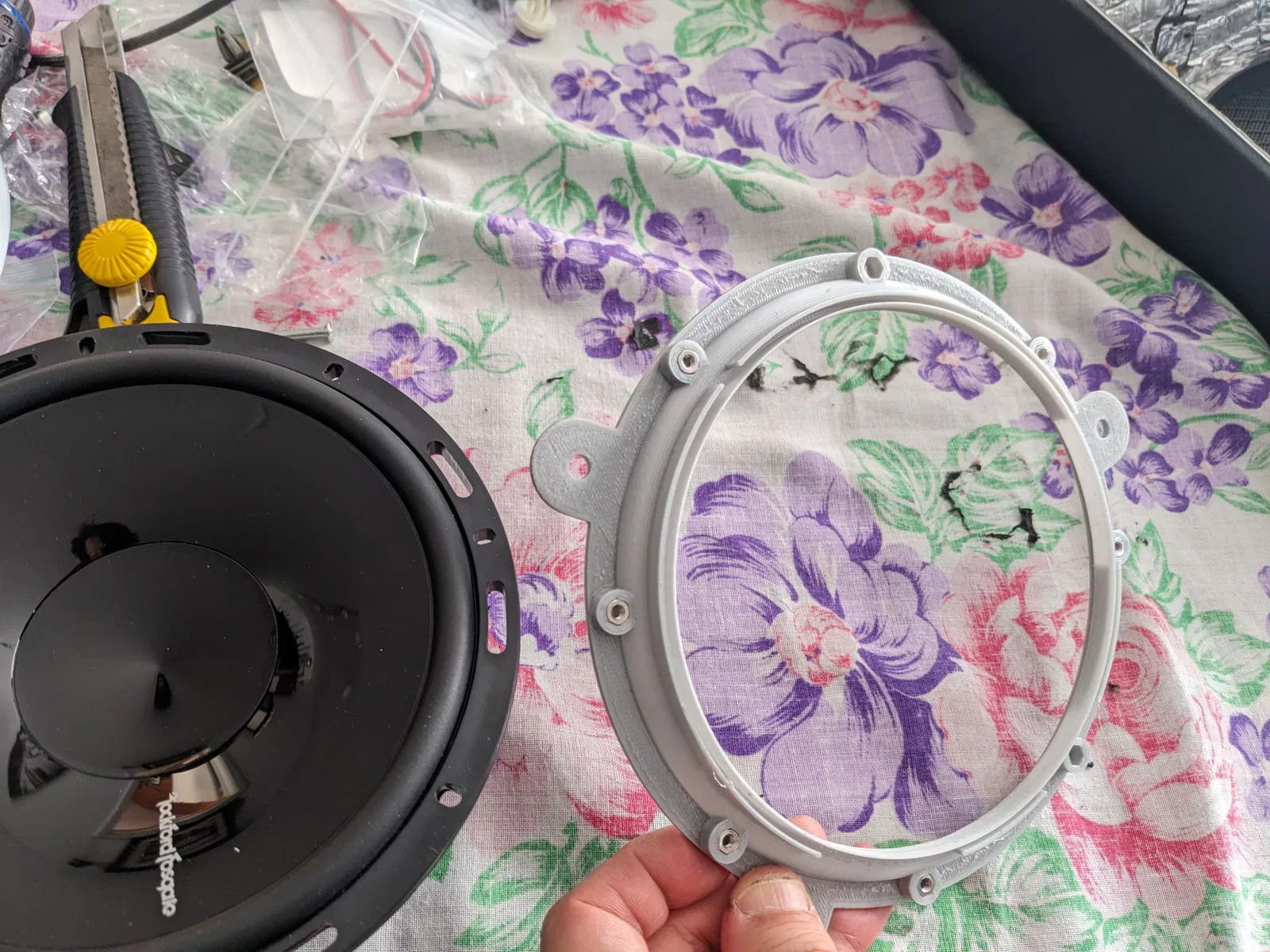

• Loa trung khá cồng kềnh, với độ sâu gắn là 57mm (2.24"), yêu cầu tùy chỉnh giá đỡ cho loa để vừa vặn mà không cần thay đổi gì trong xe

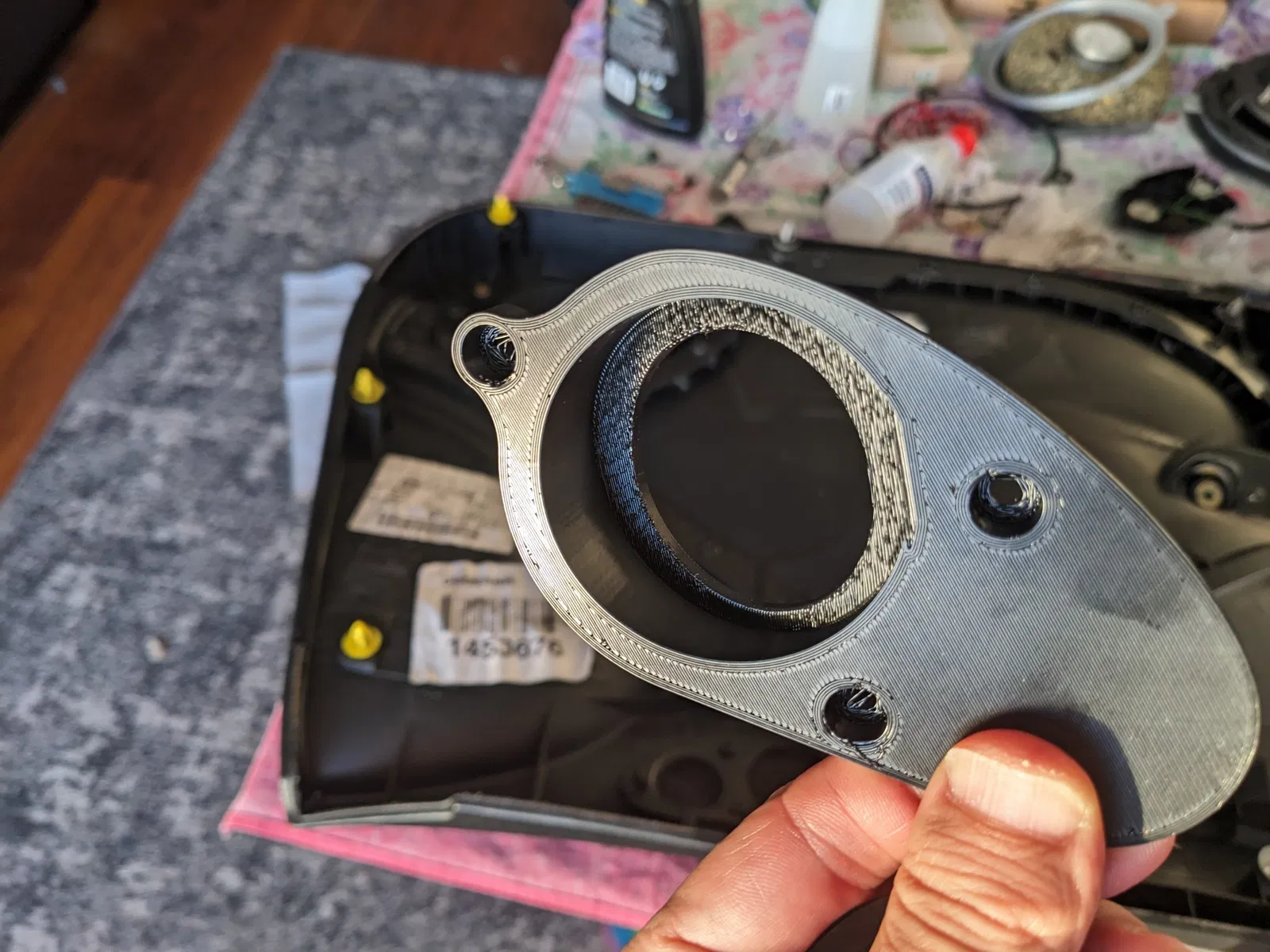

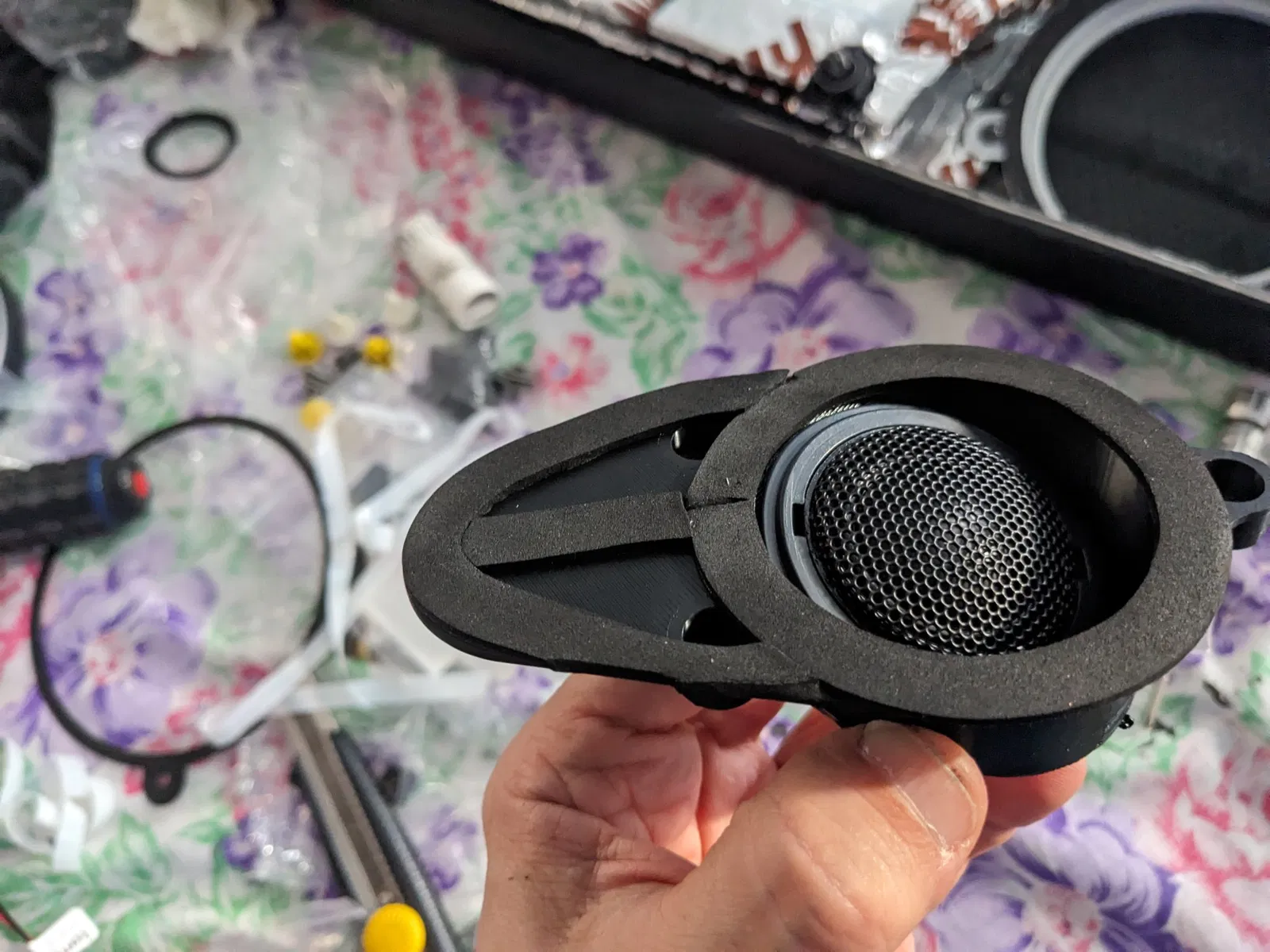

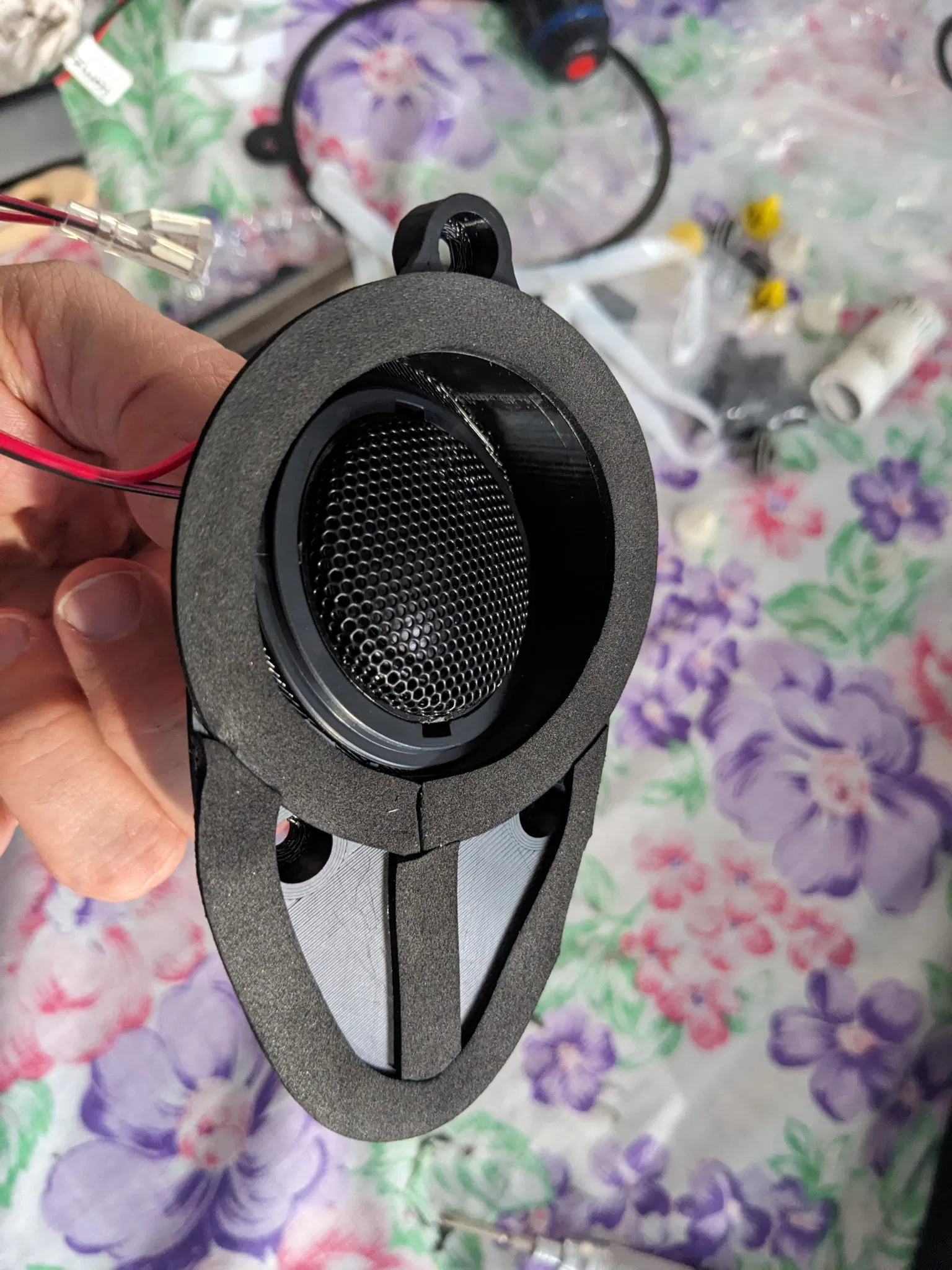

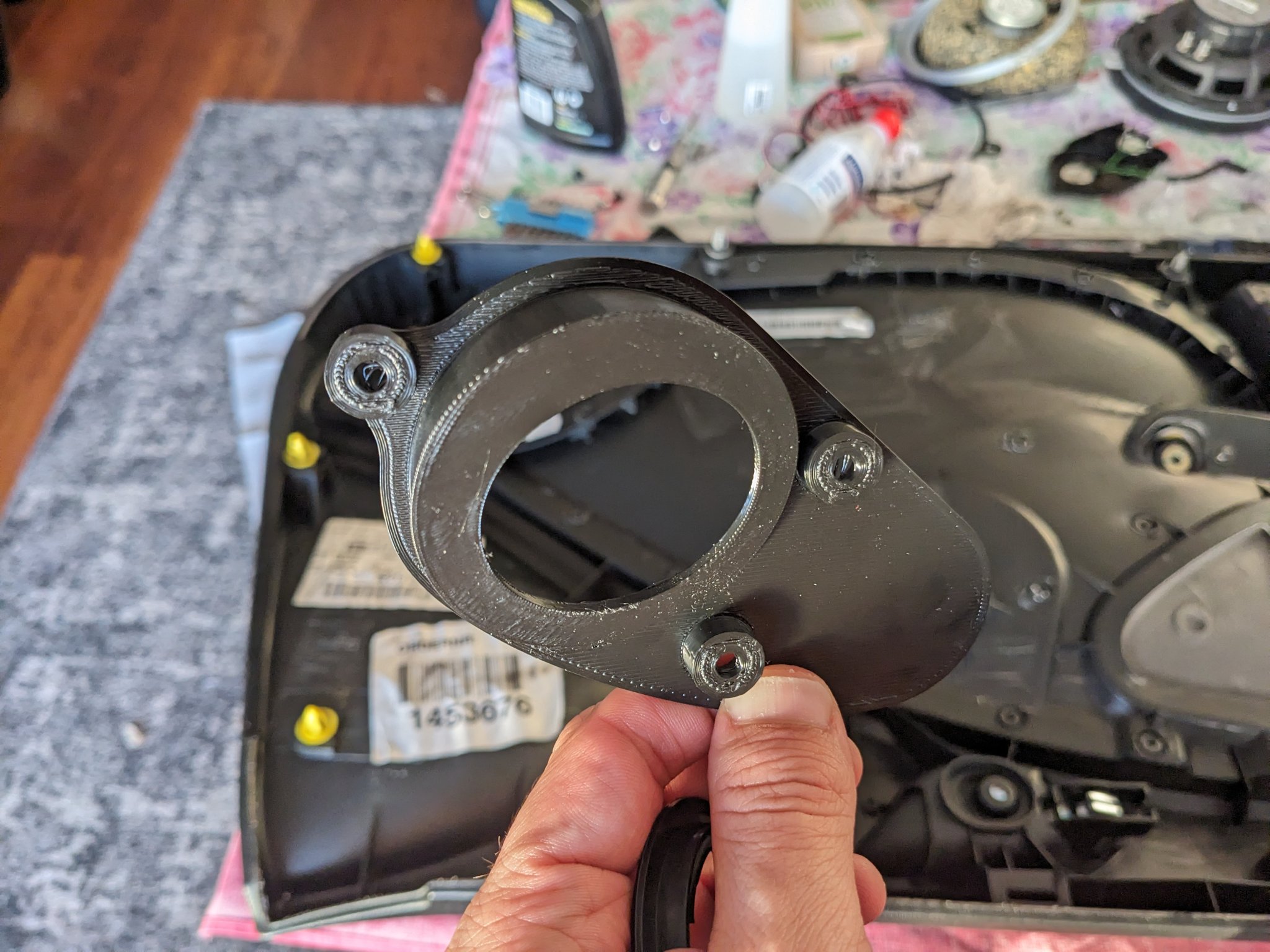

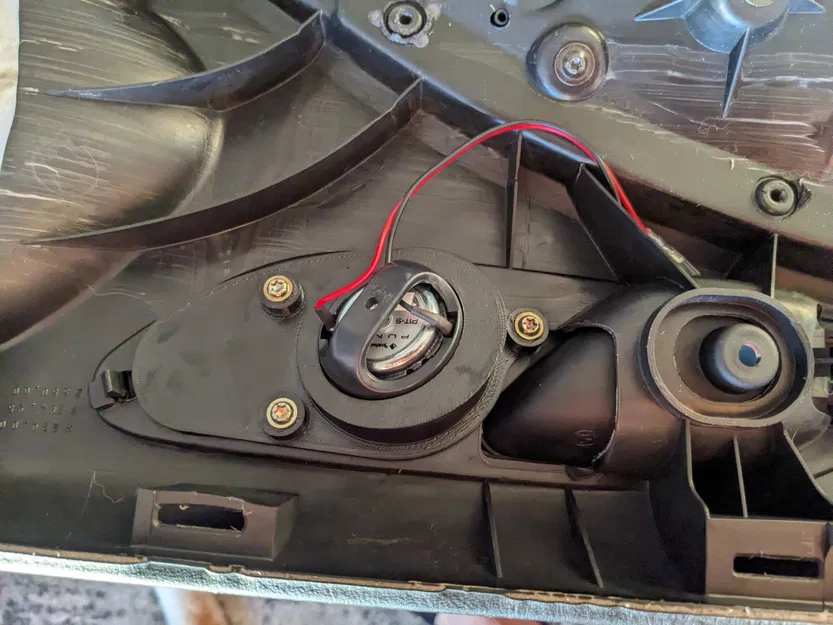

• Âm thanh của loa tweeter là hướng và hầu hết các bộ chuyển đổi tôi tìm thấy trực tuyến đều phẳng với cửa (không hướng về đầu tài xế và hành khách), vì vậy tôi tạo một giá đỡ với góc 10º hướng lên và 25º hướng vào trong (các góc được ước lượng bằng mắt)

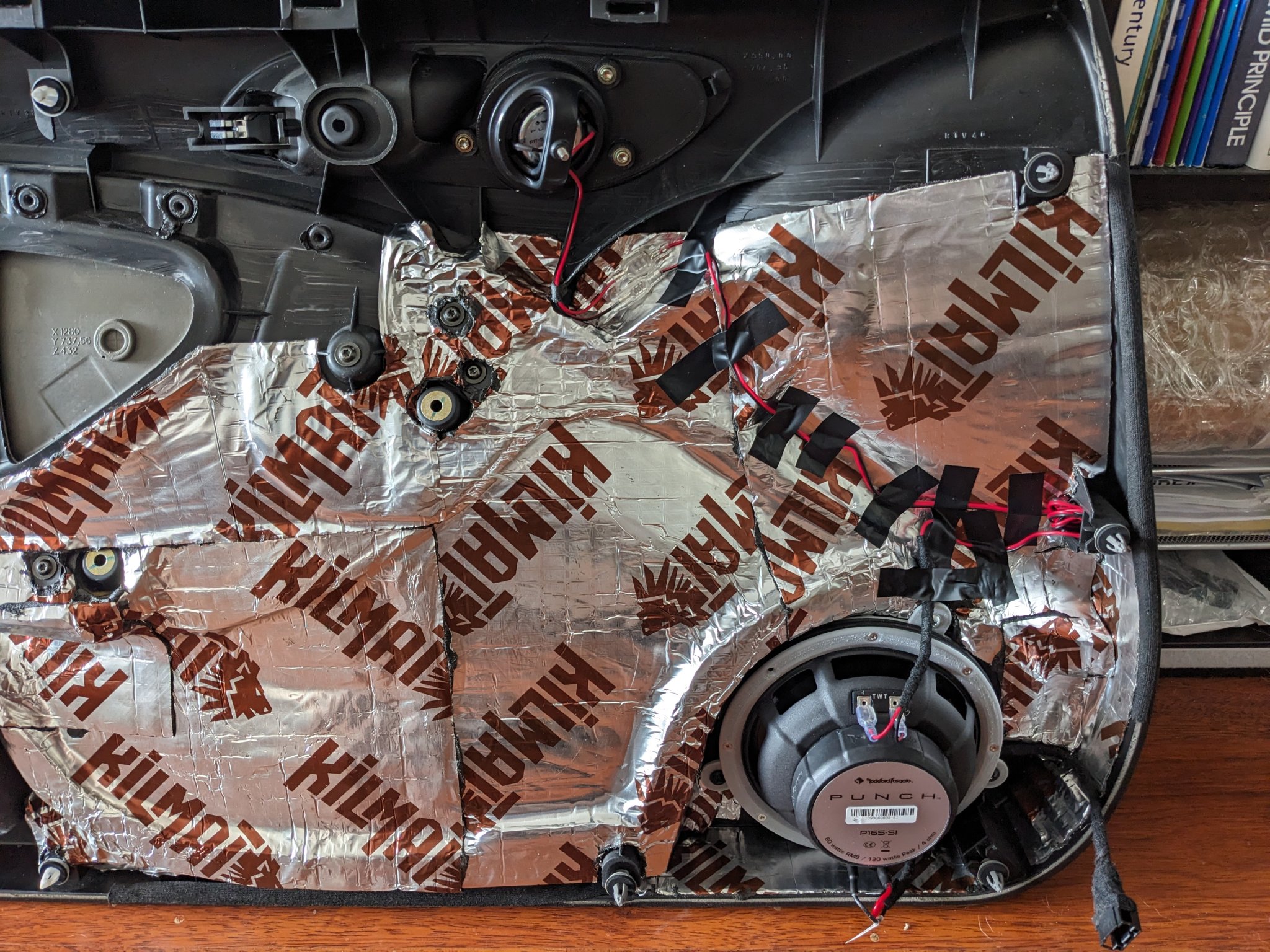

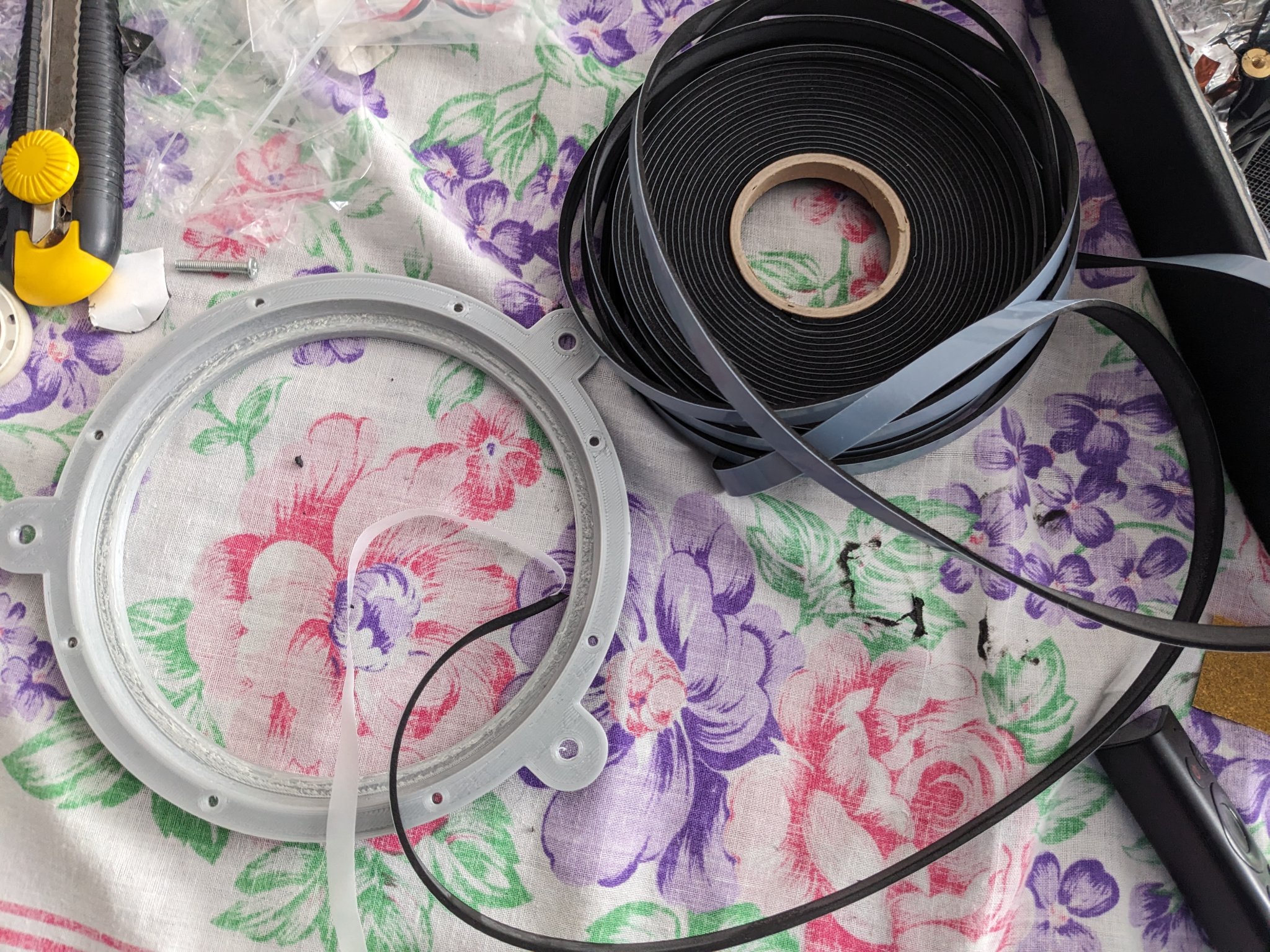

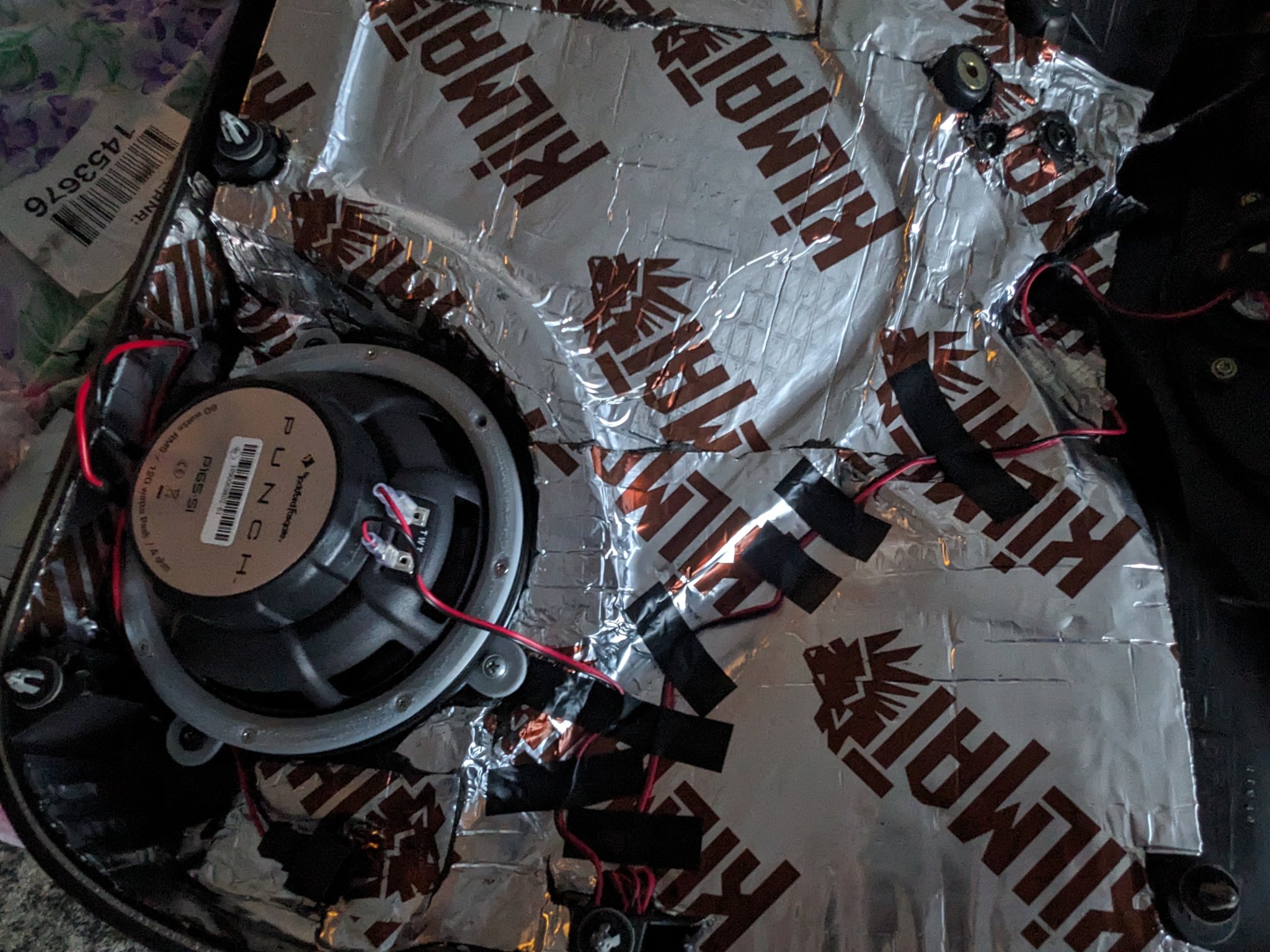

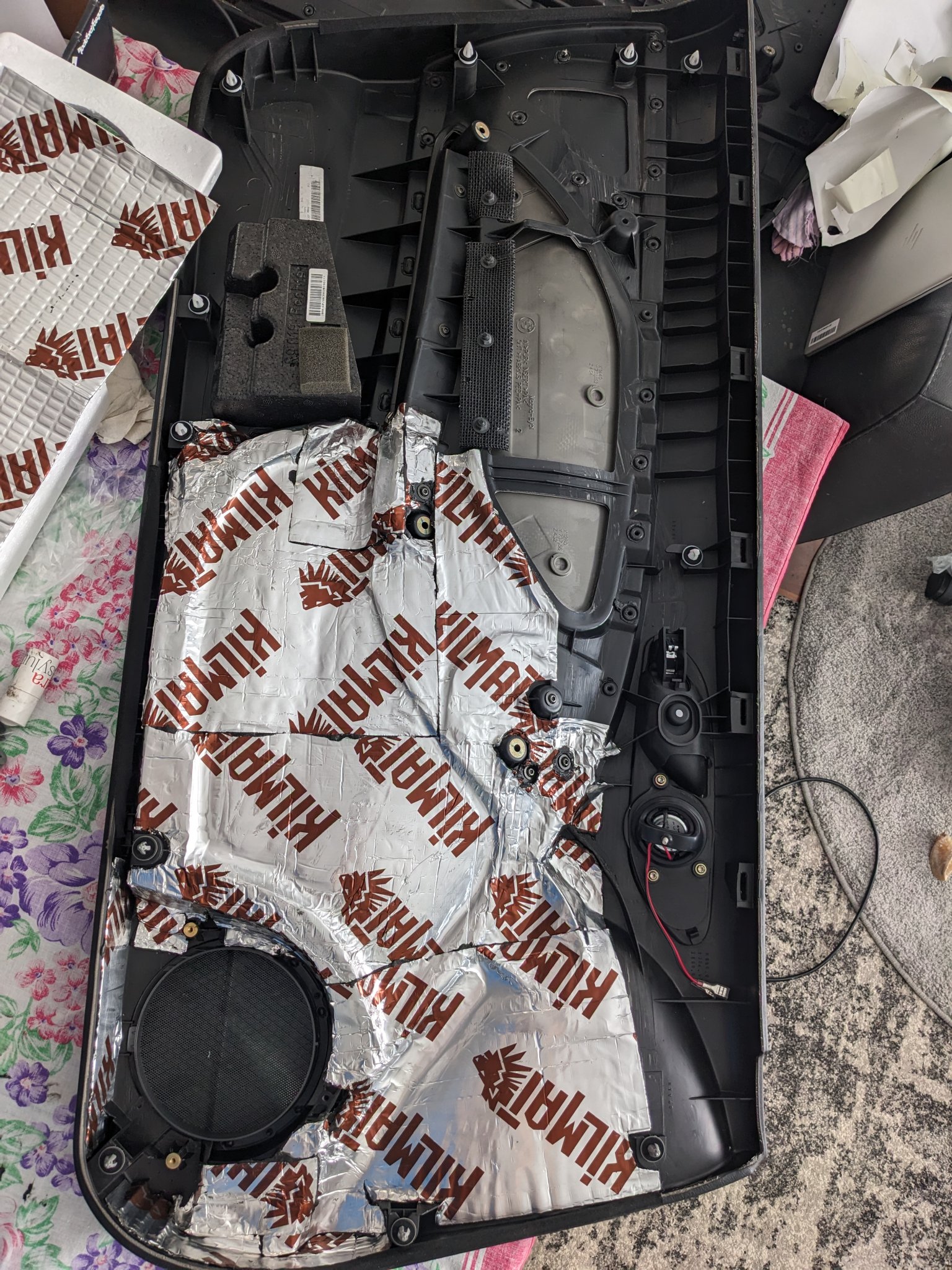

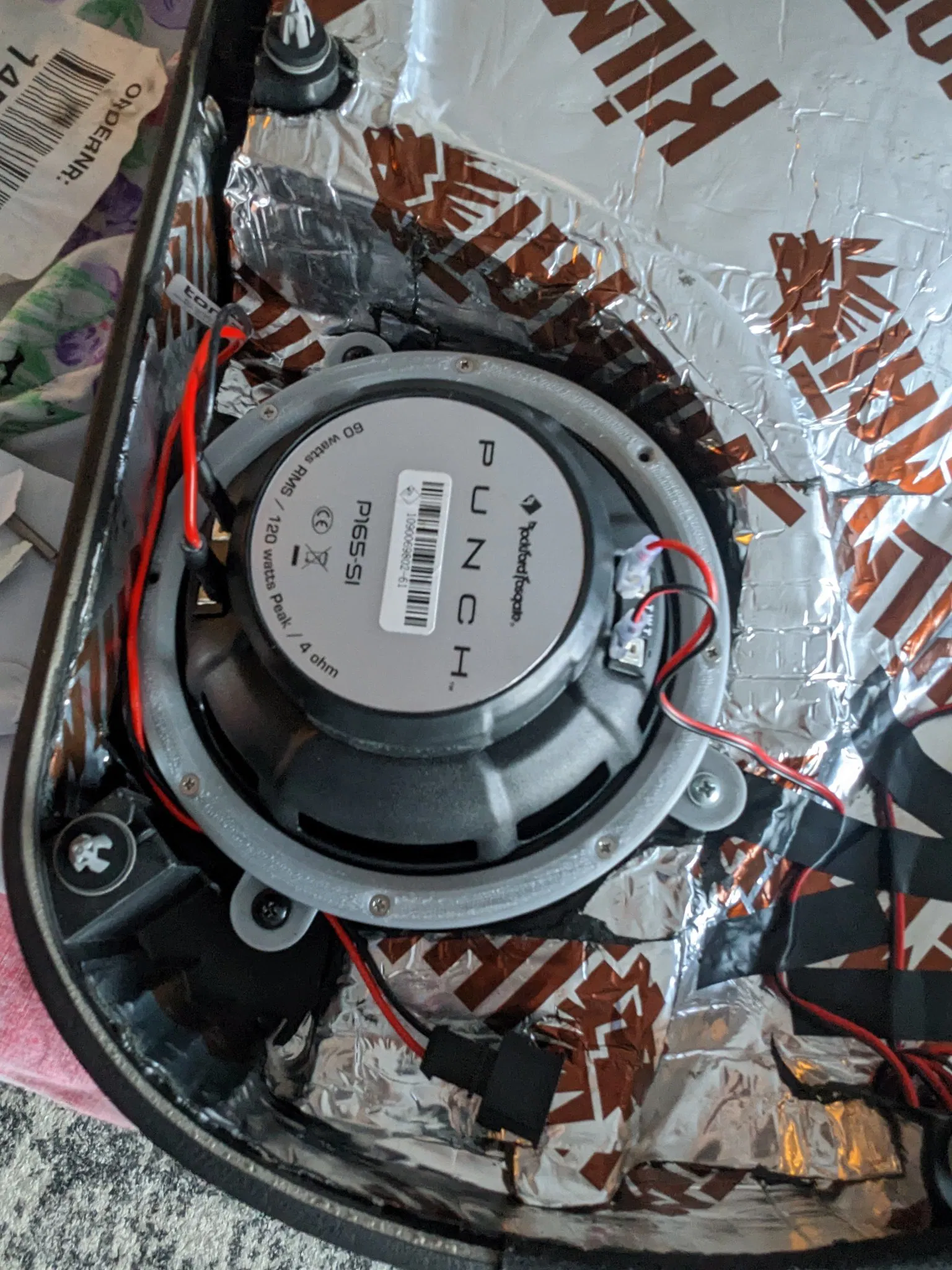

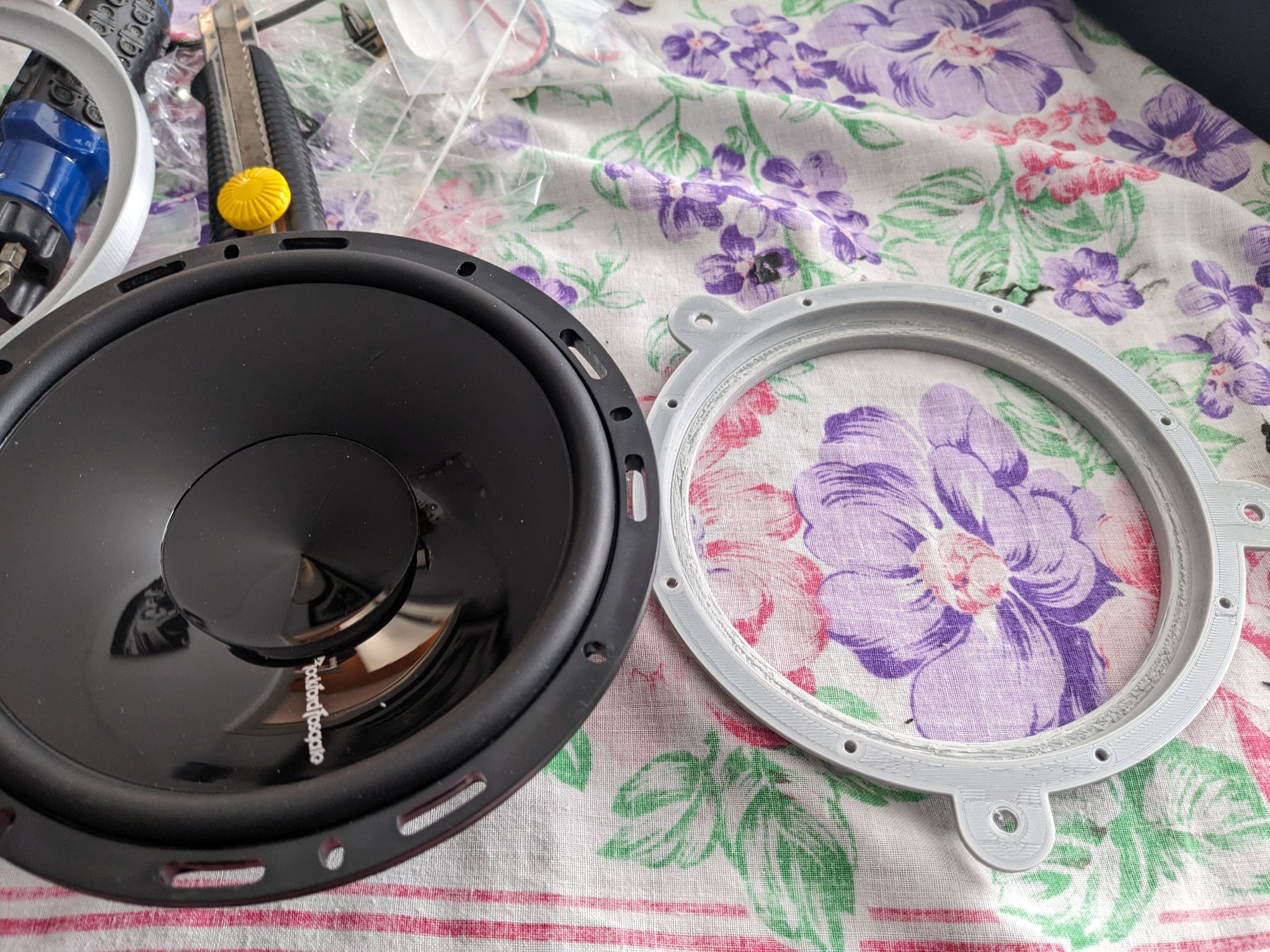

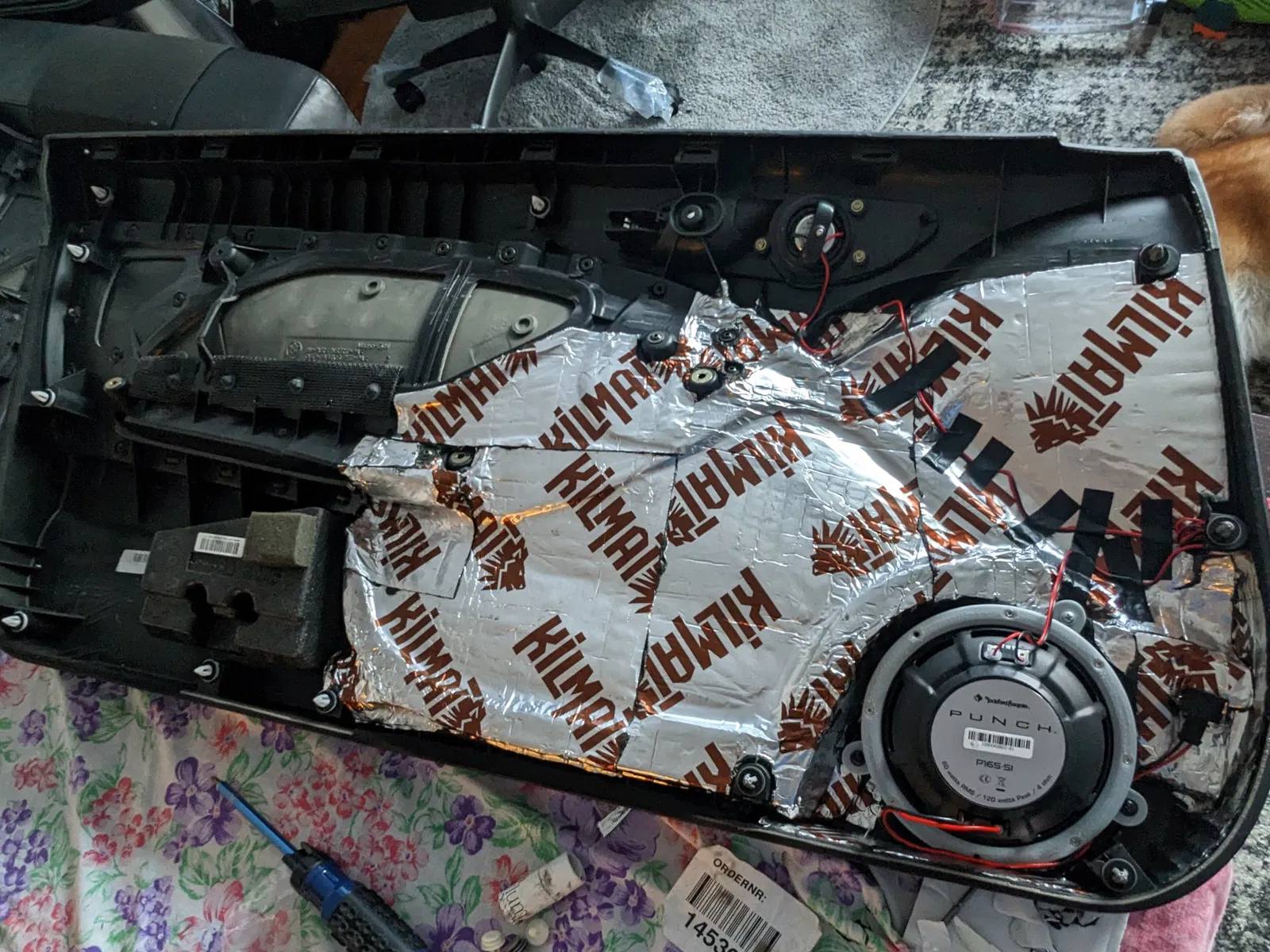

Sau khi in chúng, tôi đã mài các giá đỡ loa trung (nơi tôi đã sử dụng hỗ trợ in), đặt foam cách âm lên các giá đỡ, lắp đặt vật liệu giảm âm trên cửa và lắp đặt các loa mới vào xe với các đầu nối mà tôi tìm thấy trên Amazon (mà tôi đã phải sửa đổi từ phía loa vì các đầu nối RockFord Fosgate rộng hơn 1 kích cỡ).

Xin vui lòng xem các bức ảnh để biết cài đặt chính xác.

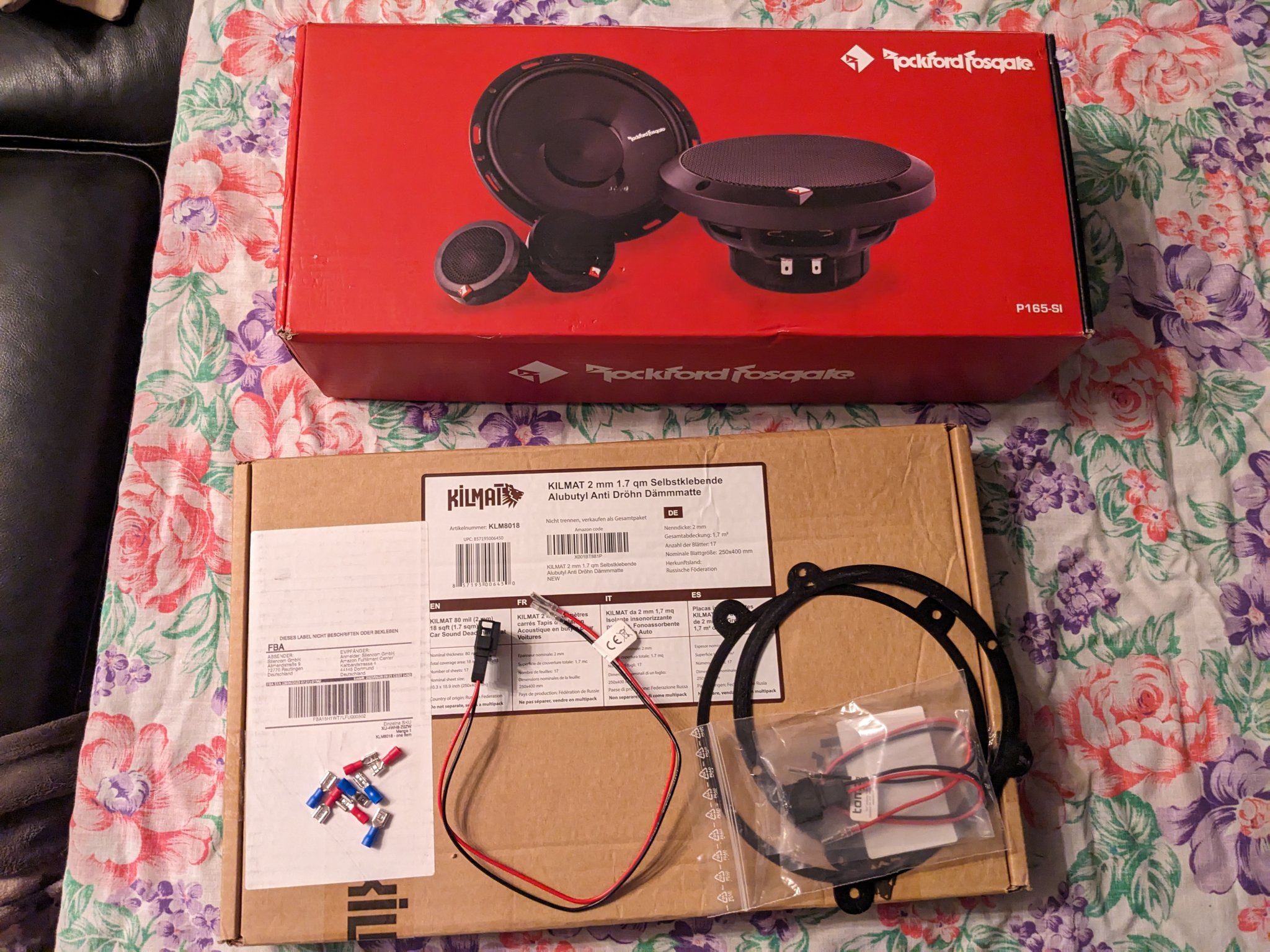

Vật liệu tôi đã mua cho việc chuyển đổi (trên các mô hình 3D đính kèm):

• 12 đai ốc M3
• 12 vít M3 (25mm)
• 8 x Kẹp màu xám (51418224781): https://www.hubauer-shop.de/en/clip-with-sealing-ring-51418224781.html
• 14 x Kẹp màu trắng (51418224768): https://www.hubauer-shop.de/en/clip-with-washer-natur-51418224768.html
• Loa: https://www.lakro.nl/p165-si-euro-fit-165-cm-65-component-system-rockfo.html
• Bọt biển: https://www.amazon.com.be/dp/B077L5W5D7?ref=ppx_yo2ov_dt_b_product_details&th=1
• Cáp kết nối với xe: https://www.amazon.fr/dp/B00PWMQG40?psc=1&ref=ppx_yo2ov_dt_b_product_details
• Đầu nối: https://www.amazon.com.be/dp/B09YM4PJVL?psc=1&ref=ppx_yo2ov_dt_b_product_details
• Chống ồn: https://www.amazon.com.be/dp/B082Q2J2T4?psc=1&ref=ppx_yo2ov_dt_b_product_details

Video bạn có thể sử dụng để hướng dẫn:

• Tháo cửa:
  • https://www.youtube.com/watch?v=WTi5jVyPJUo&t=366s
  • https://www.youtube.com/watch?v=cK39XPPajb8
• Lắp đặt cách âm: https://www.youtube.com/watch?v=tk-BmZWX1ko&t=1497s

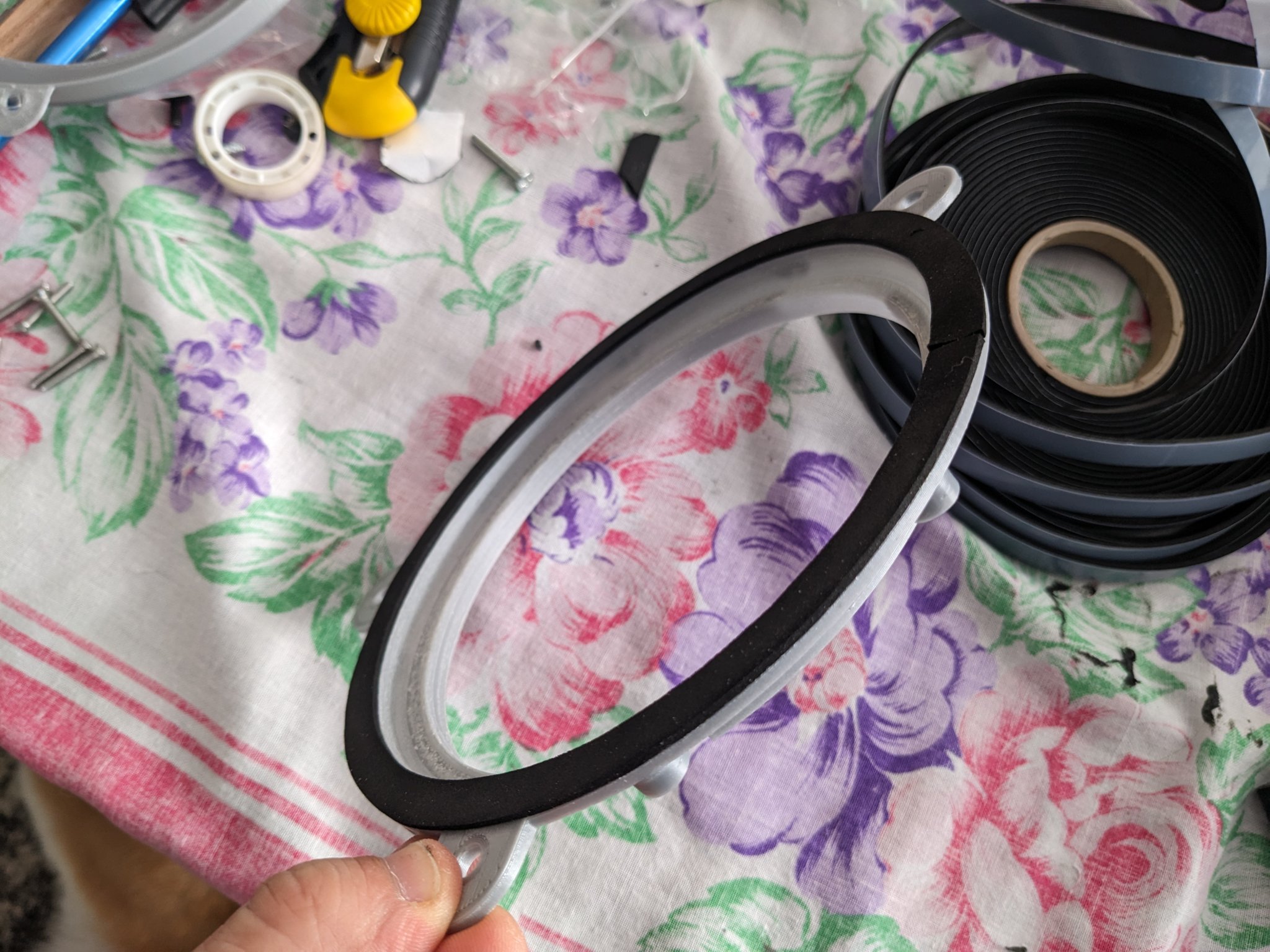

P.S.: vòng "Trên" không bắt buộc. Bạn có thể sử dụng đệm giữa loa và vít để cố định loa vào giá đỡ, nhưng tôi muốn sử dụng bộ bọt đặt ở mặt sau của vòng loa.

P.S.2: Đây là một phần của nỗ lực dài hơi để nâng cấp và phục hồi chiếc E46 mà tôi vừa mua lại tay thứ 3. Hãy thoải mái liên hệ với tôi nếu bạn muốn biết thêm chi tiết về dự án và các sửa đổi khác :)
