Nắp Tủ Luồng Khí Dạng Laminar

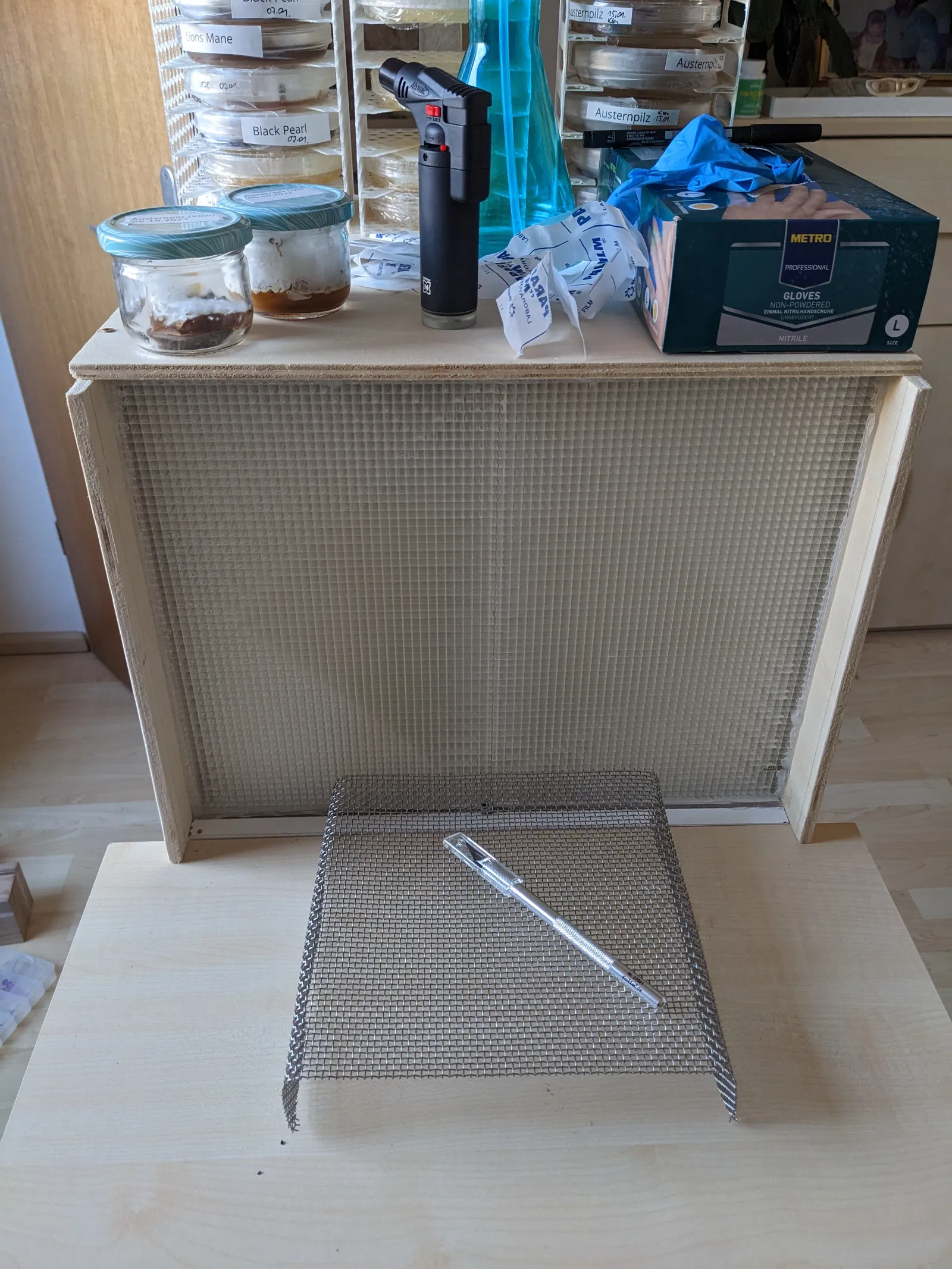

Mô hình này dùng để in cái nắp chỉnh luồng khí cho tủ luồng khí laminar.

Một tủ luồng khí laminar (LFH) được các nhà vi sinh vật học và người trồng nấm sử dụng để thổi không khí đã lọc vào môi trường của họ (đĩa agar, mầm ngũ cốc, v.v.) và ngăn chặn sự lây nhiễm từ bên ngoài (nấm mốc, vi khuẩn, v.v.).

Thông thường, ngay cả những LFH rẻ nhất cũng có giá hơn 250 đô la, vì chúng sử dụng bộ lọc HEPA chuyên dụng. Thiết kế này chỉ tốn khoảng 100€, vì nó sử dụng bộ lọc tương đối rẻ tiền cho các bộ lọc không khí trong phòng. Thật không may, các bộ lọc không khí bình thường không tạo ra luồng khí laminar đúng cách do hình dạng của chúng, điều này quan trọng để không kéo các chất ô nhiễm từ bên ngoài vào luồng khí. May mắn thay, mô hình này điều chỉnh luồng không khí để loại bỏ mọi sự hỗn loạn nhờ các ống dạng lưới của nó.

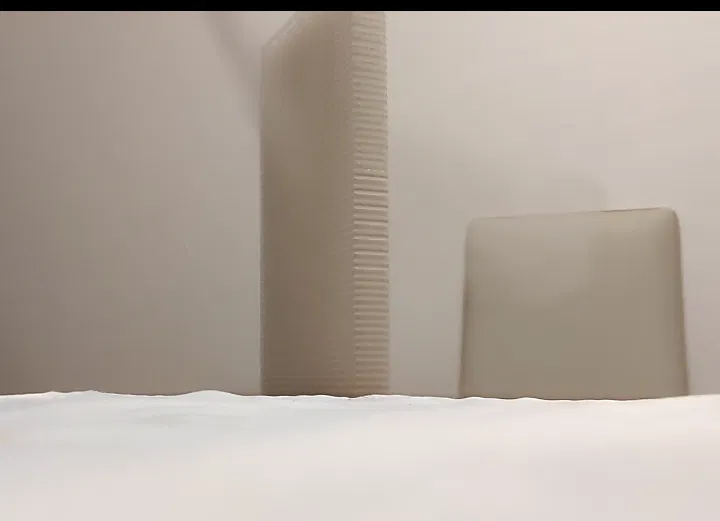

Mô hình quá lớn đối với hầu hết các bàn in, nên tôi đã chia nó làm đôi và dán lại với nhau sau đó.

Để làm LFH, bạn cần:

• bộ phận in 3D, 2 cái
• bộ lọc HEPA, cụ thể là Philips FY3433/10 NanoProtect Series 3 (38x30 cm)

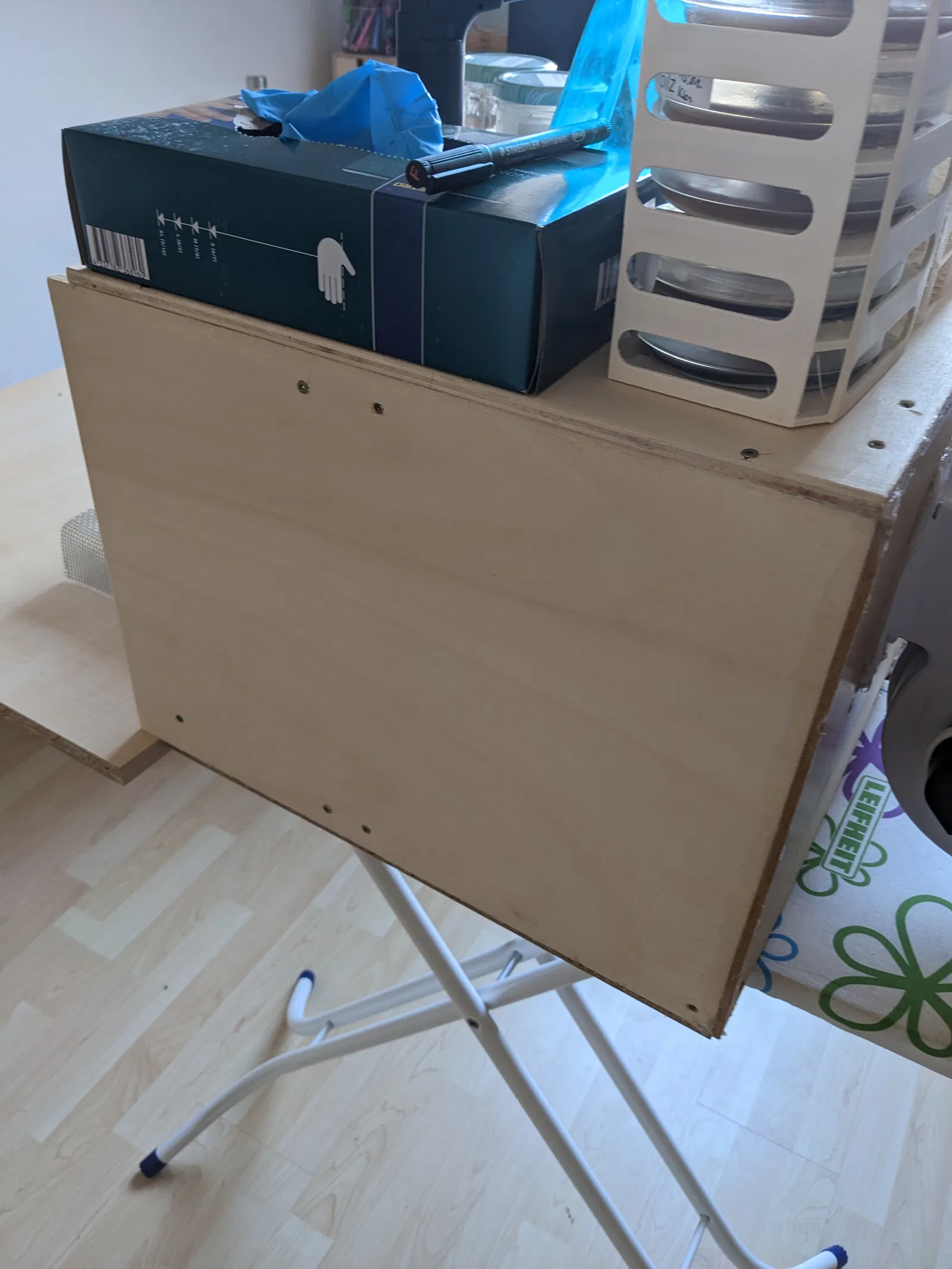

• ván ép và một vài thanh gỗ

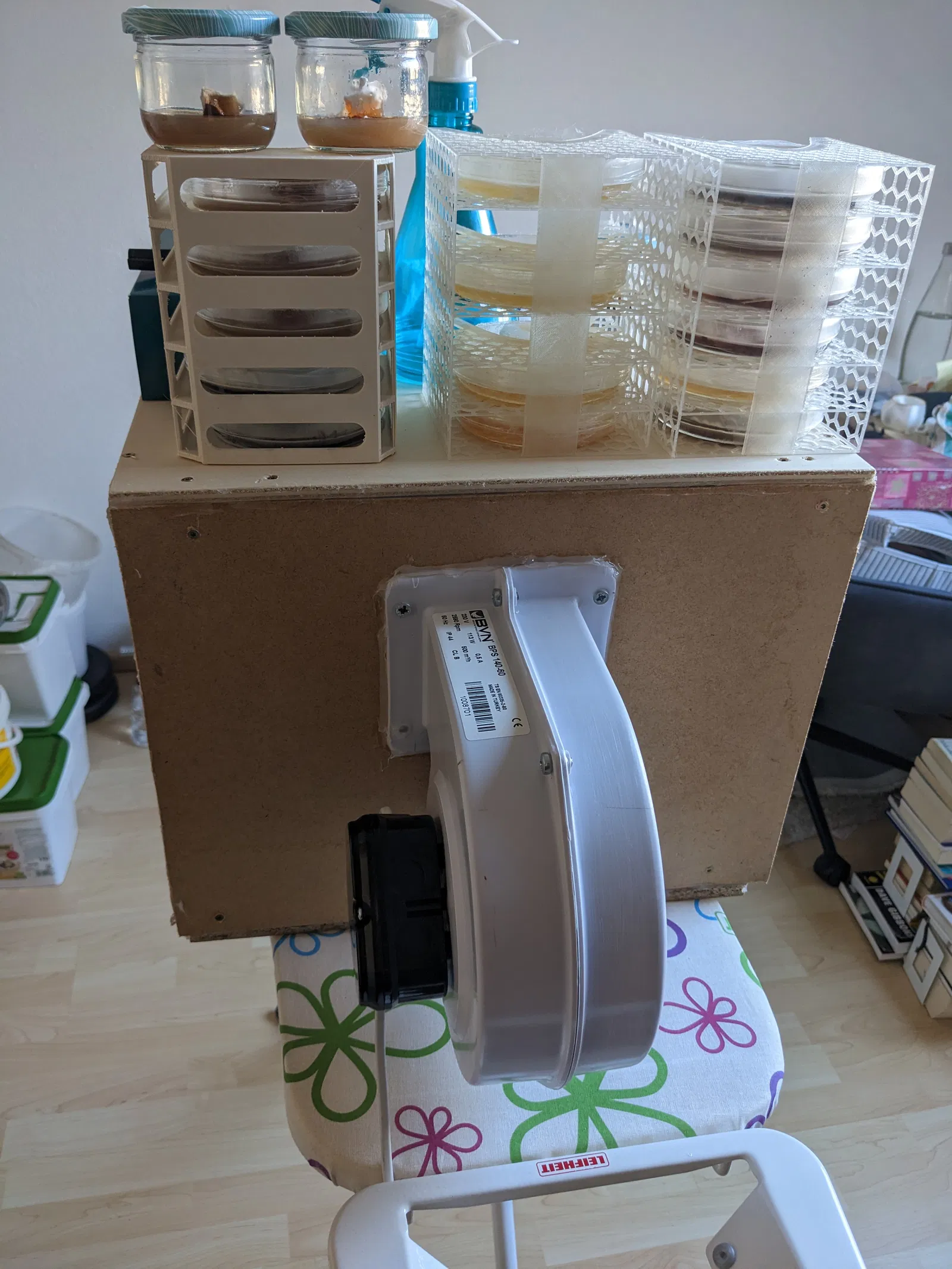

• một quạt lồng sóc mạnh, nên có thể tích không khí ít nhất 500 m^3/h
• keo silicone
• vài con ốc

Đây là hai video ví dụ về nó hoạt động: https://imgur.com/a/Xe18mE8

File nguồn để chỉnh sửa: https://cad.onshape.com/documents/d25553ce8411f83f7413179e/w/52432b54aad0fa806ddfe885/e/cc8b4f9e7fd727841a47a8a2
