Miếng đệm thay thế cho bộ chỉnh dây Ukelele

Tuyên bố miễn trừ trách nhiệm: TÔI KHÔNG phải là một nghệ nhân làm đàn (người chế tạo và sửa chữa nhạc cụ dây) và đây có lẽ KHÔNG phải là một sửa chữa tốt. Nếu ukulele của bạn bị hỏng, hãy nói chuyện với ai đó biết về việc sửa chữa nhạc cụ, không phải một nhà khoa học máy tính có một cây ukulele và một máy in 3D.

Tôi có một cây ukulele có giá trị tiền tệ có lẽ không cao, nhưng có giá trị tình cảm và giá trị thực tiễn đối với tôi. Nó có lẽ nằm ở phân khúc cao của "ukulele kỷ niệm", vì thực sự nó có thể chơi được (theo như tôi biết, mà không nhiều), nhưng có "Hawaii" in trên đó cùng với một số hình cắt bằng gỗ của cá heo được dán trên thân, và dây câu xung quanh một số bộ chỉnh để sử dụng treo/trưng bày nó. Một phần đã bị hỏng, và đây là phần thay thế mà tôi đã in để giữ cho nó có thể chơi được lâu hơn.

Mô hình này cũng có thể phục vụ như một giới thiệu hợp lý về một số khái niệm cơ bản của OpenSCAD, vì tệp .scad được tài liệu hóa nhiều, cả cho việc tùy chỉnh dễ dàng, cũng như cho hướng dẫn.

Trên cây ukulele đặc biệt này của tôi có những gì được gọi là "bộ chỉnh ma sát" cho các dây: có một chìa khóa chỉnh cho mỗi dây chỉ đi thẳng qua phía trước của đầu ukulele để trực tiếp xoay, để thắt chặt và nới lỏng từng dây, không có bánh răng nào liên quan. Tất cả những gì giữ cho nốt nhạc với những bộ chỉnh đặc biệt này là ma sát giữa một độ dốc trên bề mặt của chìa khóa/chốt chỉnh nhựa và một vòng đệm trông khá đặc biệt (và tôi đoán là nylon) được kẹp giữa chìa khóa đó và mặt sau của đầu đàn. Vòng đệm đó trên một trong những bộ chỉnh (G, không ngạc nhiên với tôi vì tôi đã gặp khó khăn nhất trong việc giữ cho dây đó đúng nốt) vừa bị nứt thành hai mảnh, vì vậy tôi đã đo một sự kết hợp giữa bề mặt chìa khóa mà giờ đây dễ dàng tiếp cận, và các vòng đệm khác vẫn còn nguyên vẹn, để thiết kế một phần thay thế in nhanh chóng và dễ dàng.

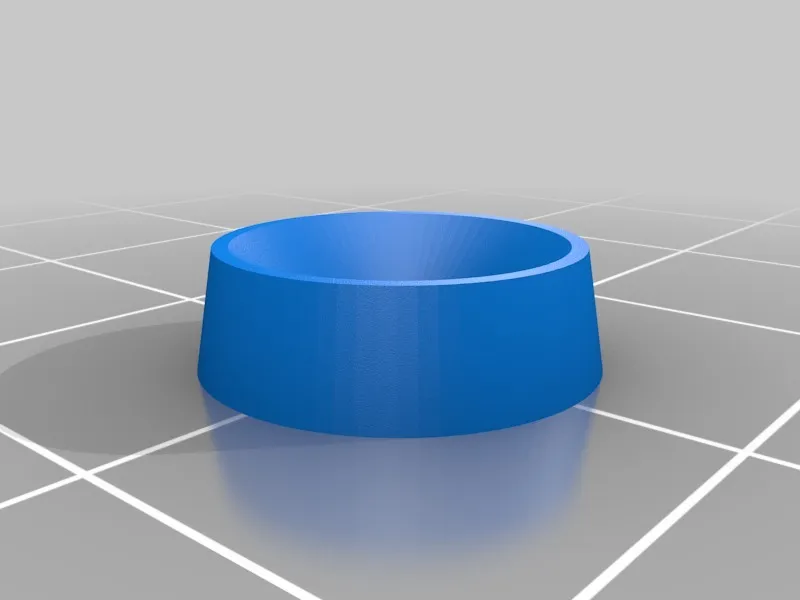

Vậy đây là - phần thay thế mà tôi cần cho bộ chỉnh ma sát của mình.

Lưu ý: Sau khi xem xét các kết quả tìm kiếm cho "uke friction tuners", có vẻ như có rất nhiều thiết kế khác nhau, và do đó những người thích mạo hiểm có thể sử dụng điều này như một điểm khởi đầu để thiết kế lại/thay thế cả hai bộ phận nhựa của bộ chỉnh, nhằm cung cấp trải nghiệm chỉnh âm tốt hơn.

Lưu ý #2: Đây là một trong những bản in 3D đầu tiên của tôi, và đặc biệt là các bản in 3D được công bố. Tôi không còn sử dụng ABS nữa, cũng như MakerBot Desktop, vì vậy không cần một tấm đế nữa, v.v. nhưng may mắn thay, hầu hết các chi tiết ở đó có lẽ không quan trọng. Mô hình vẫn nên hoạt động.

Cài đặt in

Thương hiệu máy in:

MakerBot

Máy in:

MakerBot Replicator 2X

Tấm đế:

Có

Hỗ trợ:

Không

Độ phân giải:

Chiều cao lớp 0.2mm

Tỷ lệ điền:

50%

Ghi chú:

Tôi đã in cái này bằng ABS (Octave xanh 1.75mm, nếu bạn tò mò), vì đó là những gì tôi có/có thể in. Không chắc tầm quan trọng của vật liệu ở đây, ngoài việc tôi nghĩ rằng nguyên bản là nylon hoặc ít nhất nylon có vẻ như sẽ là điều "lý tưởng", nếu hoàn toàn mịn màng.

Một lưu ý bán quan trọng: để tránh một "gờ" trong bản in kết quả, hãy đảm bảo rằng "Điểm bắt đầu vỏ cố định" được bỏ chọn (hoặc tương đương trong phần mềm cắt của bạn nếu bạn sử dụng thứ gì đó khác ngoài MakerBot Desktop). Nếu bạn để nó bắt đầu tất cả các vỏ ở cùng một vị trí góc, bạn sẽ có một gờ trên bề mặt "bạc" bên trong đó, thay vì một số gồ ghề rất nhỏ được phân bổ ngẫu nhiên. Tôi nghi ngờ, nhưng không thử nghiệm, rằng việc có một gờ có thể "cảm thấy kỳ lạ" hoặc làm mòn bộ chỉnh theo cách không mong muốn.

Nếu bạn có thể không sử dụng tấm đế, hoặc có thể chỉ sử dụng một viền (có lẽ tùy thuộc vào máy in và vật liệu của bạn), điều đó sẽ là lý tưởng, vì trên những bộ phận nhỏ này, đôi khi rất khó để loại bỏ tấm đế, đặc biệt nếu khoảng cách giữa vòi phun và mặt bàn in của bạn không hoàn hảo. (Tôi chỉ có thể loại bỏ tấm đế nếu tôi in bằng vòi phun bên phải của mình, không phải bên trái, chẳng hạn)

Có lẽ sẽ tốt hơn và mịn màng hơn với chiều cao lớp nhỏ hơn.

Tôi đã đặt độ đầy khá cao vì đây là một phần nhỏ sẽ chịu một mức độ tải nén nào đó. Có thể là không cần thiết, bạn có thể thử nghiệm.

Sau khi in

Gỡ bỏ lớp đế, làm mịn đáy

Nếu bạn phải sử dụng lớp đế, hãy gỡ bỏ nó. Cũng tương tự với lớp viền.

Nếu đáy không đẹp và mịn, bạn có thể muốn mài nó, hoặc ít nhất là dùng dũa. (Đây là phần sẽ tiếp xúc với đầu cần của ukulele.)

Nếu bạn có cách, bạn có thể thử làm mịn bề mặt chịu lực bên trong một chút. Tuy nhiên, hình dạng này khá khó để mài, vì vậy tôi đã không làm, và nó vẫn hoạt động tốt với tôi.

Gỡ bỏ ốc chỉnh và lắp đặt

Vặn ốc để siết/ch loosening độ căng của bộ chỉnh (không phải bộ chỉnh tự nó - bạn có thể để nó gần như được cuốn hoàn toàn) để bạn có thể trượt chìa khóa ra khỏi trục. Sau đó, trượt vòng đệm mới của bạn vào vị trí (tôi giả định rằng cái cũ của bạn đã bị gãy như của tôi) rồi đặt chìa khóa trở lại. Siết ốc theo sở thích cá nhân và chỉnh dây ukulele của bạn!

Cách tôi thiết kế điều này

Tôi đã làm điều này bằng OpenSCAD, và đã bao gồm một tệp nguồn có rất nhiều chú thích để bạn có thể "làm một theo đơn" tùy chỉnh cho nhu cầu của bạn - vì tôi không biết mô hình bộ chỉnh mà tôi có phổ biến đến mức nào.

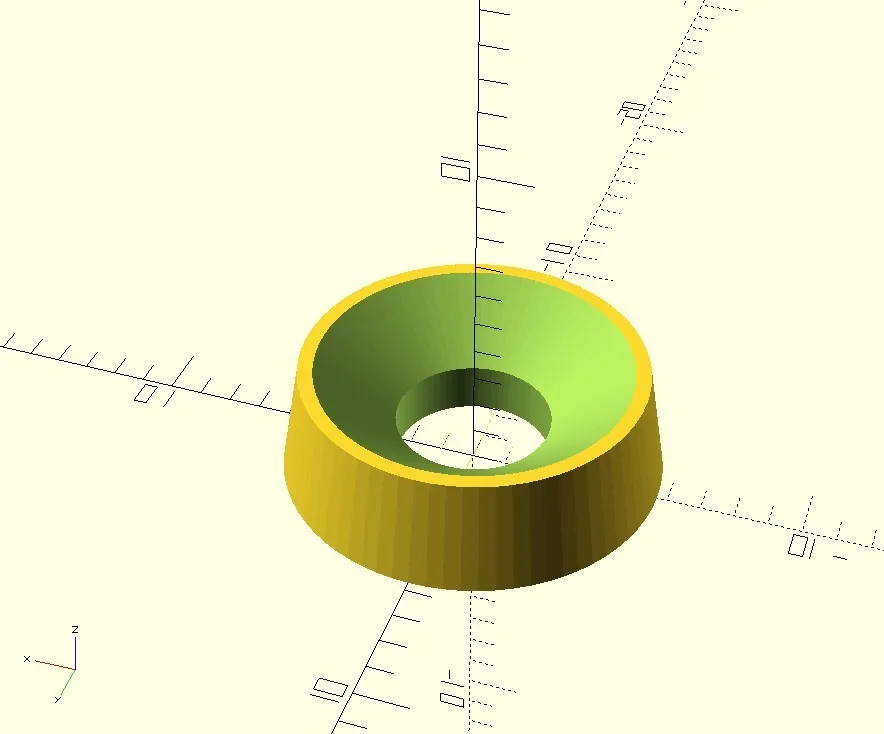

Khi đo, có thể hữu ích nếu tham khảo bản xem trước OpenSCAD, một bức ảnh mà tôi đã bao gồm trong "điều này" - hình dạng bao gồm một hình nón cụt (khối màu vàng) với một hình nón cụt nhỏ hơn, "lật ngược", và một hình trụ, bị trừ đi từ nó (các bề mặt bên trong màu xanh lá cây). Bạn có thể thực hiện tất cả các phép đo cần thiết chỉ từ chìa khóa trên bộ chỉnh bị hỏng, cũng như bên ngoài của một vòng đệm còn nguyên vẹn: không cần phải gỡ bỏ một vòng đệm còn nguyên vẹn để đo.

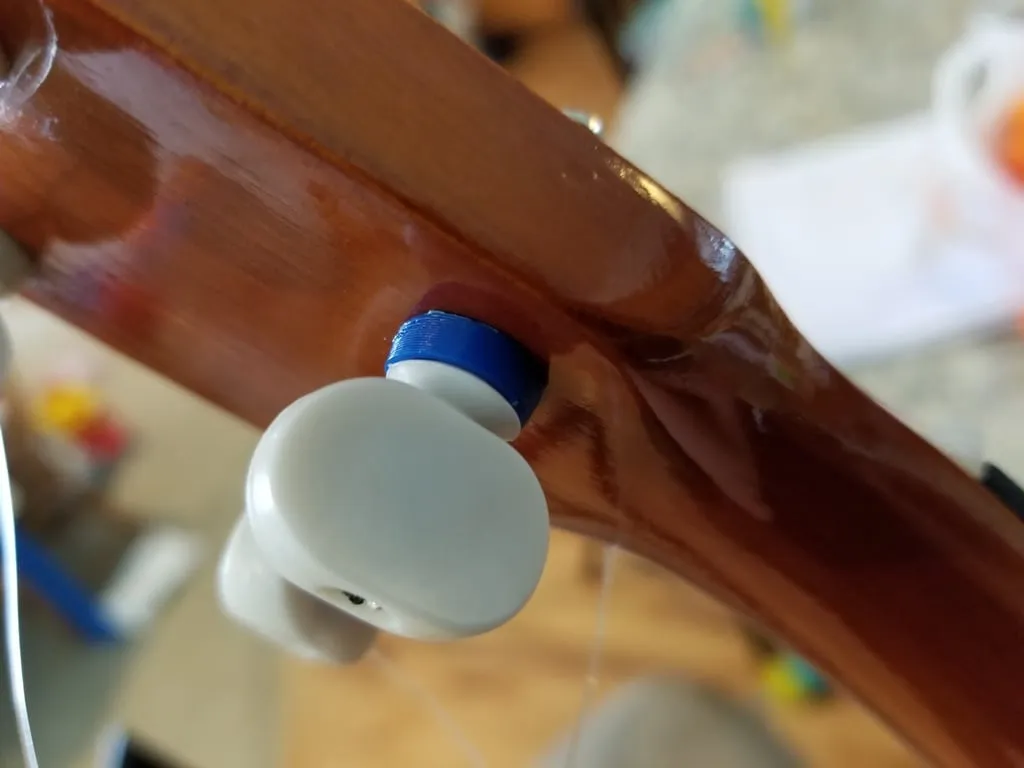

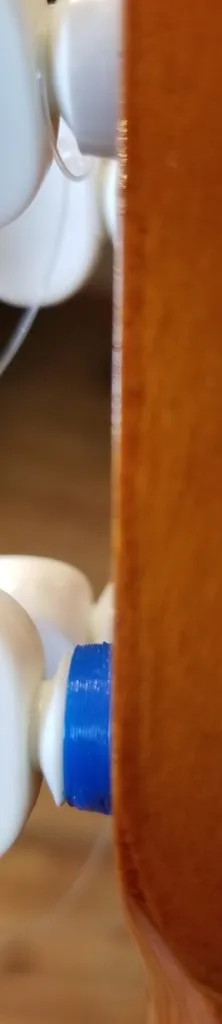

Bạn có thể thấy một vòng đệm gốc trong một trong những bức ảnh tôi đã tải lên, trên một bộ chỉnh bên cạnh bộ chỉnh có bộ chỉnh in.

Tuyên bố từ chối trách nhiệm

Tôi KHÔNG phải là một người làm đàn (người chế tạo và sửa chữa nhạc cụ dây) và đây có lẽ KHÔNG phải là một sửa chữa tốt. Nếu ukulele của bạn bị hỏng, hãy nói chuyện với ai đó biết về việc sửa chữa nhạc cụ, chứ không phải một nhà khoa học máy tính có một cây ukulele và một máy in 3D. Tôi không biết liệu điều này có làm hỏng ukulele của bạn, khiến mèo của bạn bắt đầu âm thầm trả thù bạn, v.v.

Như họ nói, "chỉ dành cho mục đích mới lạ". (Nói vậy, nếu nhu cầu của bạn tương tự như của tôi và bạn thấy điều này phù hợp, tôi rất muốn xem "sản phẩm" của bạn!)
