Giá đỡ cuộn dây gắn hông AMS (Yet Another AMS Side Mounted Spool Holder)

Nè, đây là bộ giữ cuộn dây gắn hông cho AMS (Yet Another AMS Side Mounted Spool Holder).

Nó lấy cảm hứng chủ yếu từ “LPSH - Low Profile Spoolholder (sidemounted for AMS)” và “Easy AMS side mount spool holder”.

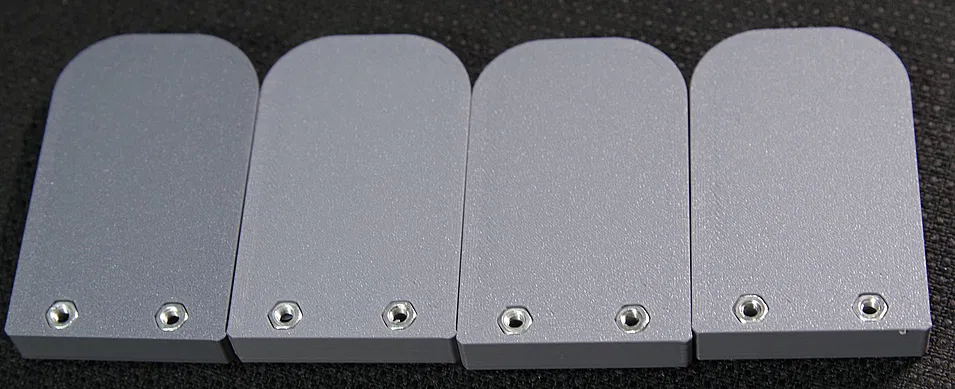

Tôi không chắc các cuộn dây bằng bìa mới của eSun có dùng được với các bộ giữ cuộn dây được đề cập hay không, nên tôi đã tự làm. Tôi biết là có hai phiên bản sửa đổi của AMS trên thị trường, tôi có một cái có khe hẹp ở hai bên nên các kẹp giữ được làm để phù hợp với phiên bản AMS đó. Tôi nghĩ không cần dùng hết 4 kẹp, nhưng bạn sẽ cần ít nhất 3 cái để gắn chắc chắn.

Bộ giữ này dùng cho các cuộn dây tiêu chuẩn có chiều rộng không quá 80mm, lỗ tâm tối thiểu 49mm và đường kính 22cm trở xuống.

Danh sách vật liệu (BOM) cho phiên bản đầy đủ với 4 kẹp:

Ốc M3x16 - 2 cái Ốc M3x20 - 10 cái Vòng đệm ren nhiệt M3 (dài 4-5mm, đường kính 4.2mm) - 2 cái Đai ốc lục giác M3 - 10 cái Bạc đạn 608 - 2 cái Đầu nối nhanh PC4-M10 - 1 cái Ống PTFE - 1 cái Vòng đệm M3 (tùy chọn) - 12 cái

Hướng dẫn in:

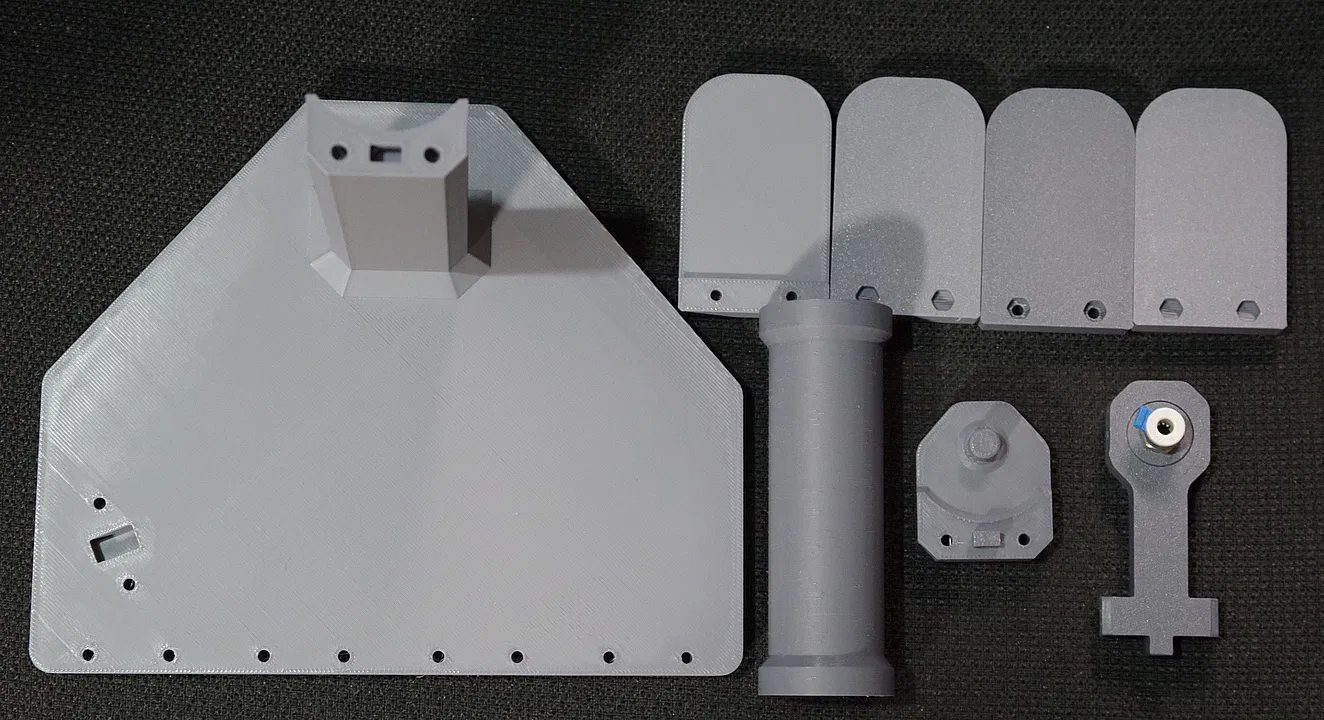

Tất cả các bộ phận đều in không cần hỗ trợ. Tôi nghĩ tốt nhất là in bộ giữ bằng PLA (PLA+, PLA Tough, PLA-CF, v.v.) vì tính cứng vững của PLA, nhưng có lẽ nó có thể in bằng bất kỳ loại polymer nào trừ TPU :)

Tất cả các lỗ cho đai ốc đều được thiết kế có một lớp màng bảo vệ, lớp này nên được đục thủng trước khi lắp đai ốc. Bạn có thể dùng chính con ốc hoặc bất kỳ dụng cụ công nghệ cao nào phù hợp như cây đinh hay tua vít. :)

Bộ dẫn dây tóc được trang bị khớp nối bi in sẵn (print-in-place). Nó được thiết kế với khoảng hở 0.2mm giữa các bộ phận chuyển động. Tôi đề xuất in với chiều cao lớp 0.12-0.08mm để có chất lượng ren đủ tốt. Bộ dẫn có một lỗ để luồn một đoạn dây tóc hoặc vật liệu tương tự để giữ chặt bộ phận bên trong trong khi vặn đầu nối nhanh.

Tôi đã in tất cả các bộ phận của bộ giữ, ngoại trừ bộ dẫn dây tóc, với các cài đặt sau:

Chiều cao lớp - 0.2mm Thứ tự lớp vỏ - "ngoài/trong" Số vòng lặp lớp vỏ - 5 Phát hiện tường mỏng - có Lớp trên và dưới - 5 Mật độ ruột - 25% Kiểu ruột - Adaptive Cubic Vị trí mối nối - thay đổi tùy theo bộ phận và tùy theo sở thích cá nhân.

Đối với bộ dẫn dây tóc, tất cả các cài đặt đều giống nhau, ngoại trừ: Chiều cao lớp - 0.12mm Lớp trên và dưới - 8 Vị trí mối nối - Ngẫu nhiên - cách này tốt hơn cho ren và khớp bi.

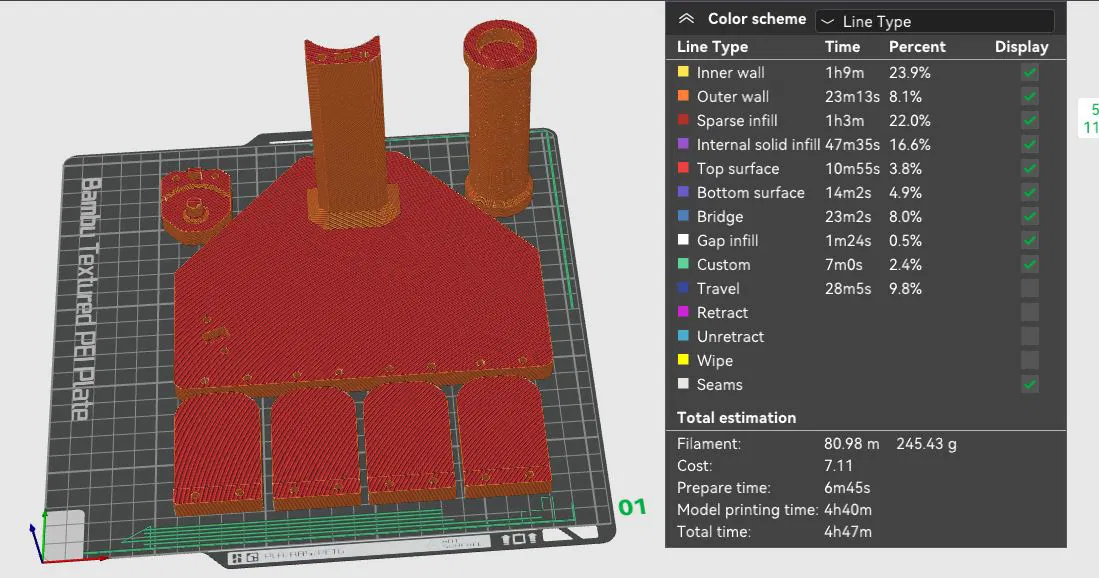

Bạn có thể tìm thấy hai tệp dự án Bambu Studio với tất cả các cài đặt của tôi trong phần “Files”.

Lắp ráp

Tôi nghĩ mọi thứ đều khá rõ ràng và dễ hiểu từ hình ảnh.

• Đục thủng các lớp màng bảo vệ

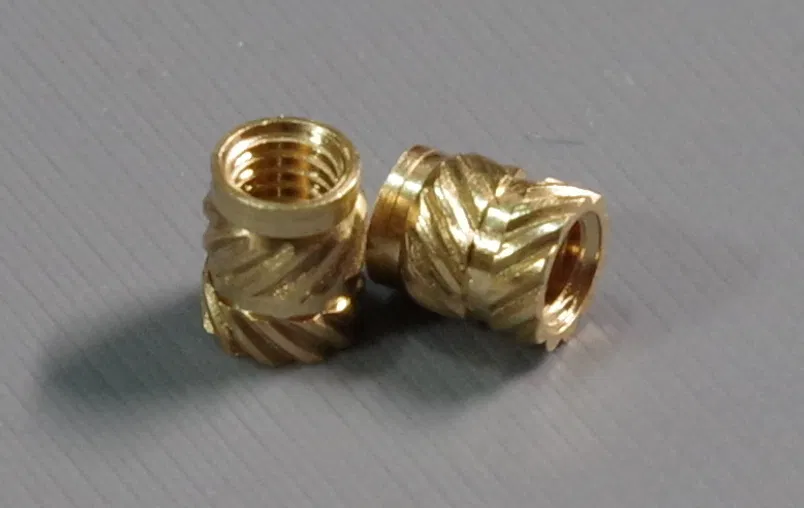

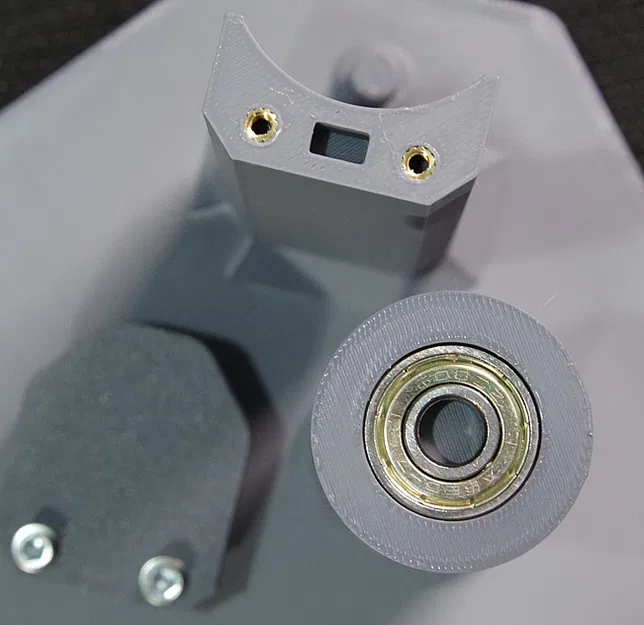

• Lắp vòng đệm ren nhiệt bằng mỏ hàn

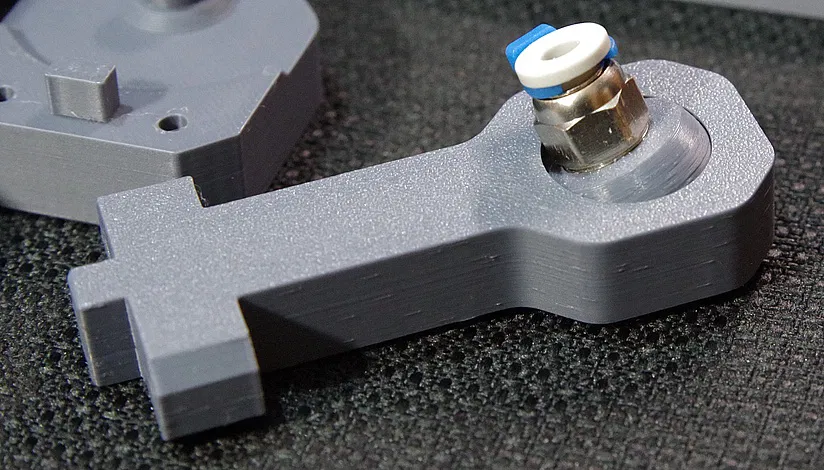

• Luồn một đoạn dây tóc vào lỗ trên bộ dẫn dây tóc và vặn đầu nối PC4-M10. Hướng của PC4-M10 tùy bạn chọn, có thể lắp hướng về phía máy in sẽ tốt hơn (tức là ngược với hướng trên ảnh), tôi vẫn chưa quyết định.
• Ép bạc đạn 608 vào con lăn.

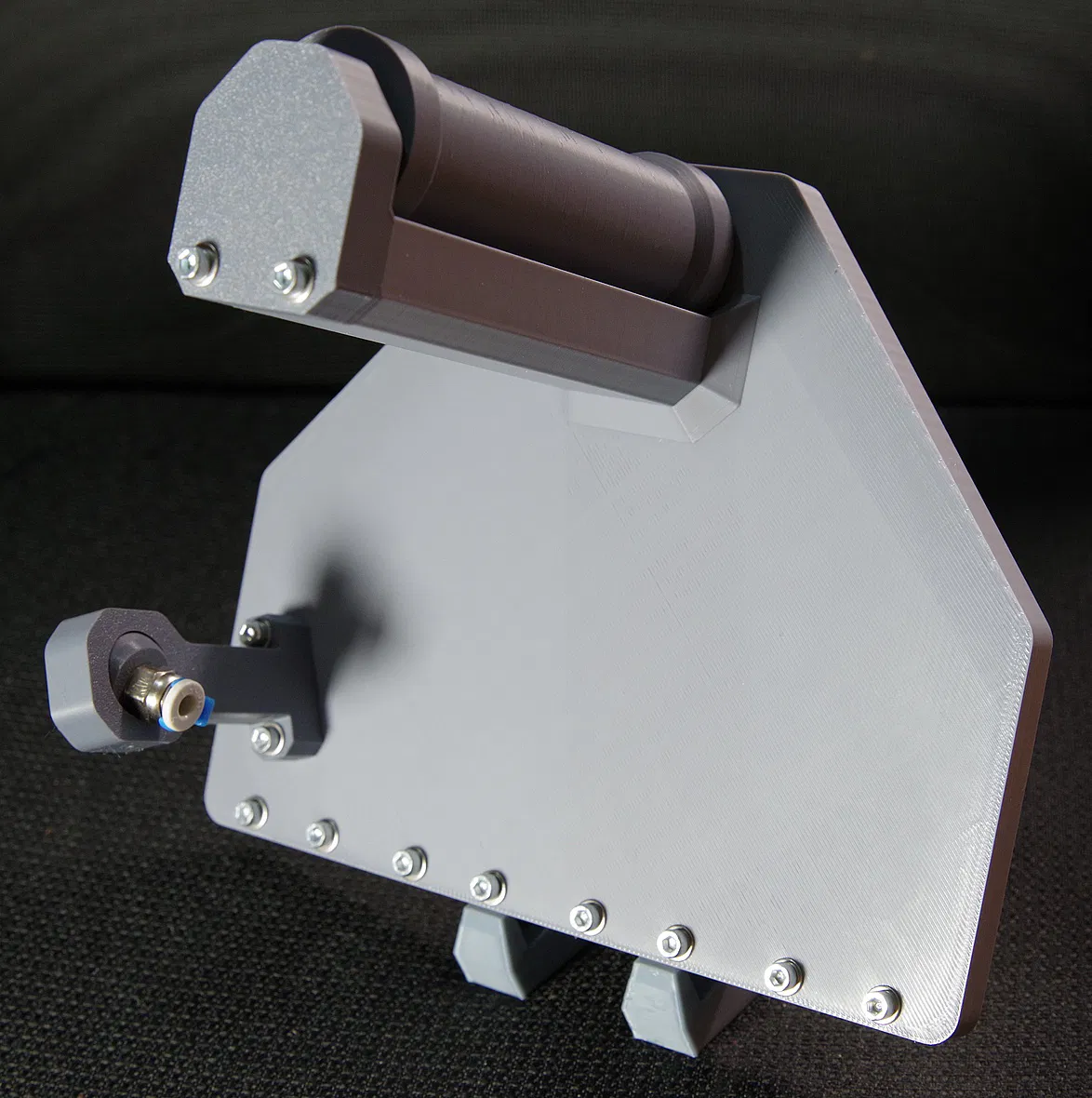

• Vặn con lăn và giá đỡ vào thân chính bằng hai ốc M3x16.
• Lắp đai ốc lục giác.
• Vặn bộ dẫn dây tóc vào.

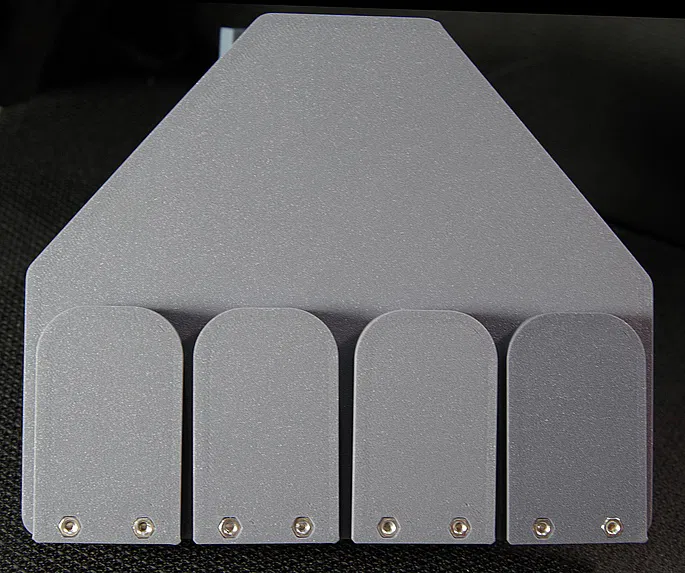

• Vặn các kẹp vào một cách lỏng lẻo.

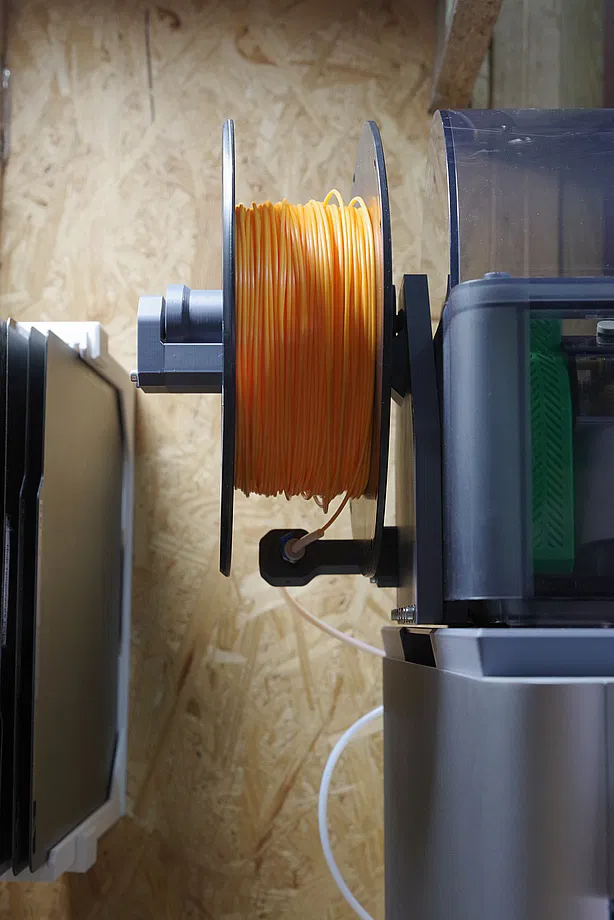

• Gắn bộ giữ lên AMS, siết chặt tất cả các ốc kẹp (không quá chặt), lắp ống PTFE và bạn đã sẵn sàng để sử dụng.
