Núm Vặn Ốc Đầu Trụ - Cả Inch và Metric
Biến ốc SHCS thành ốc vặn tay! Bộ sưu tập các kích cỡ Inch và Metric (M3-M6) để bạn dễ dàng thay thế hoặc tạo mới. Hướng dẫn lắp ráp và in chi tiết bằng PETG hoặc PLA. Có sẵn file CAD OnShape.
Mô tả

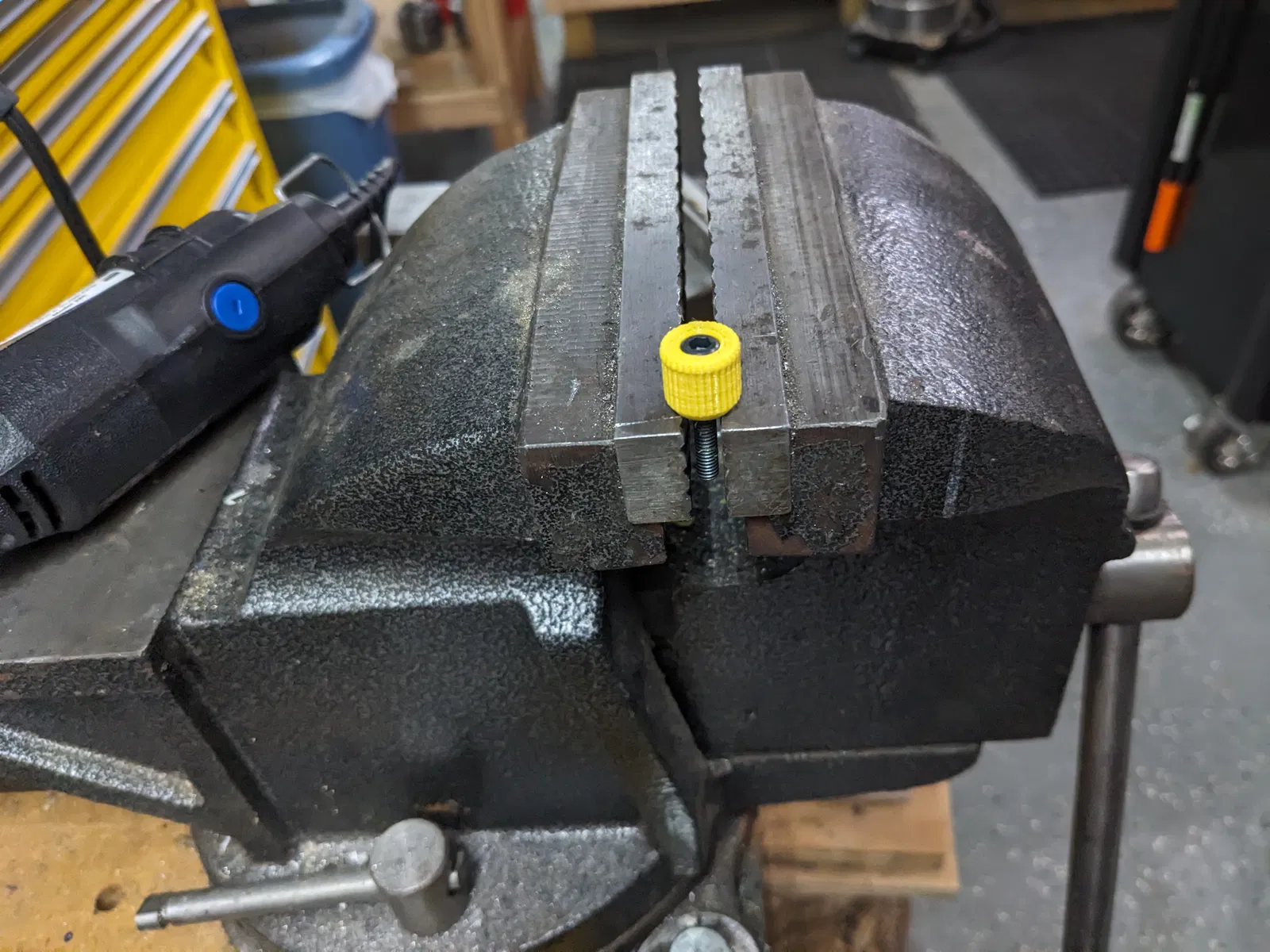

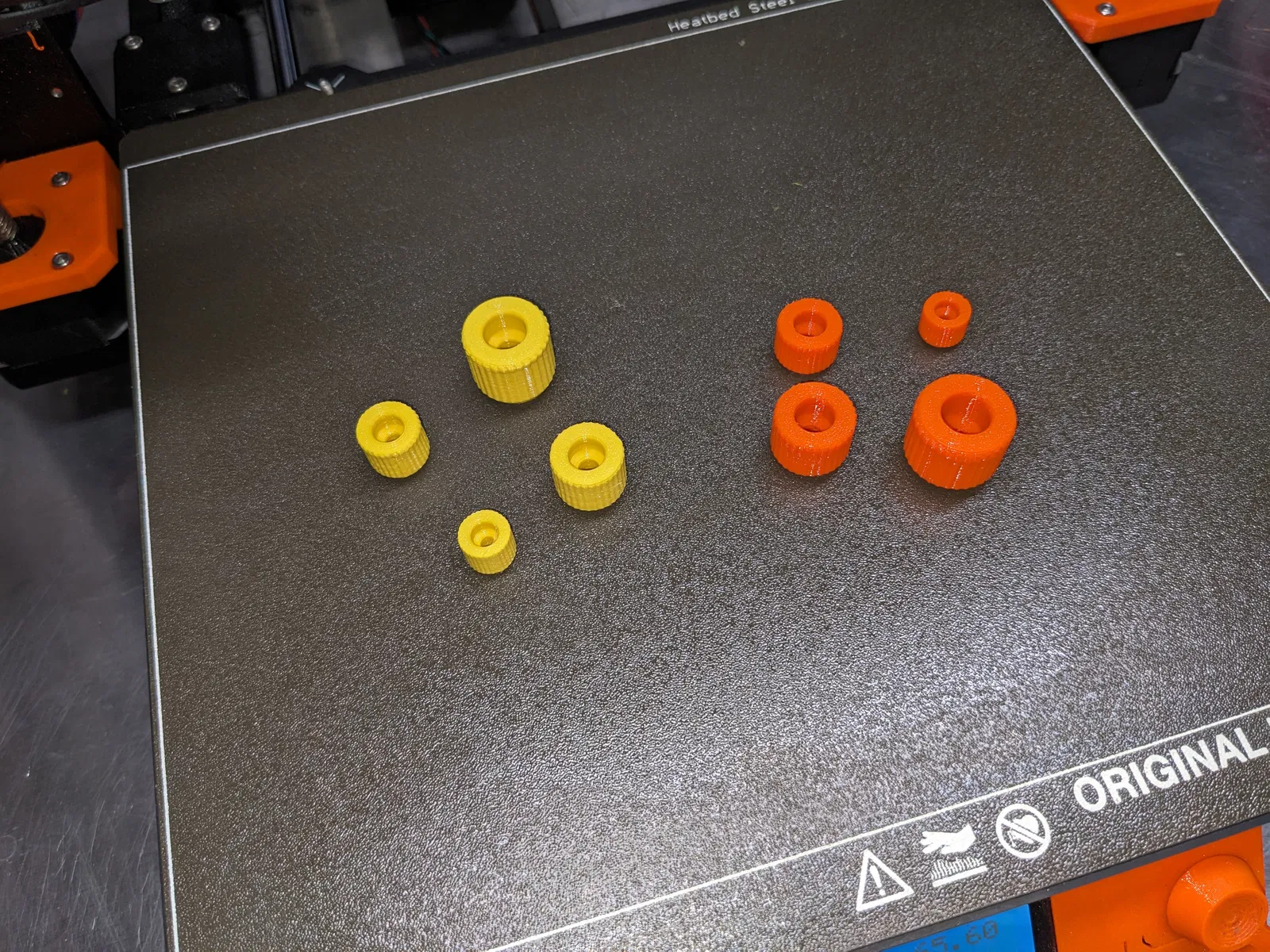

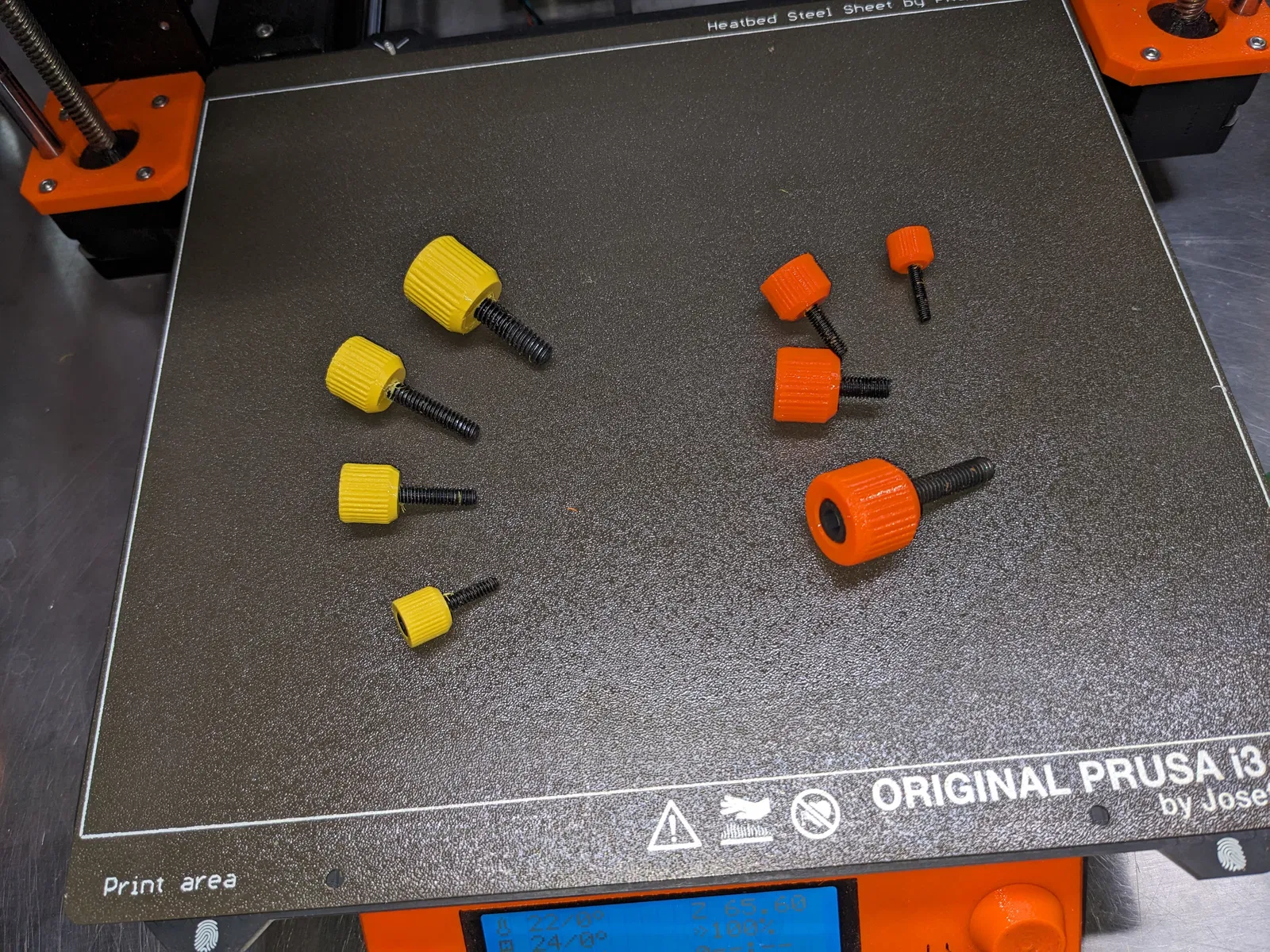

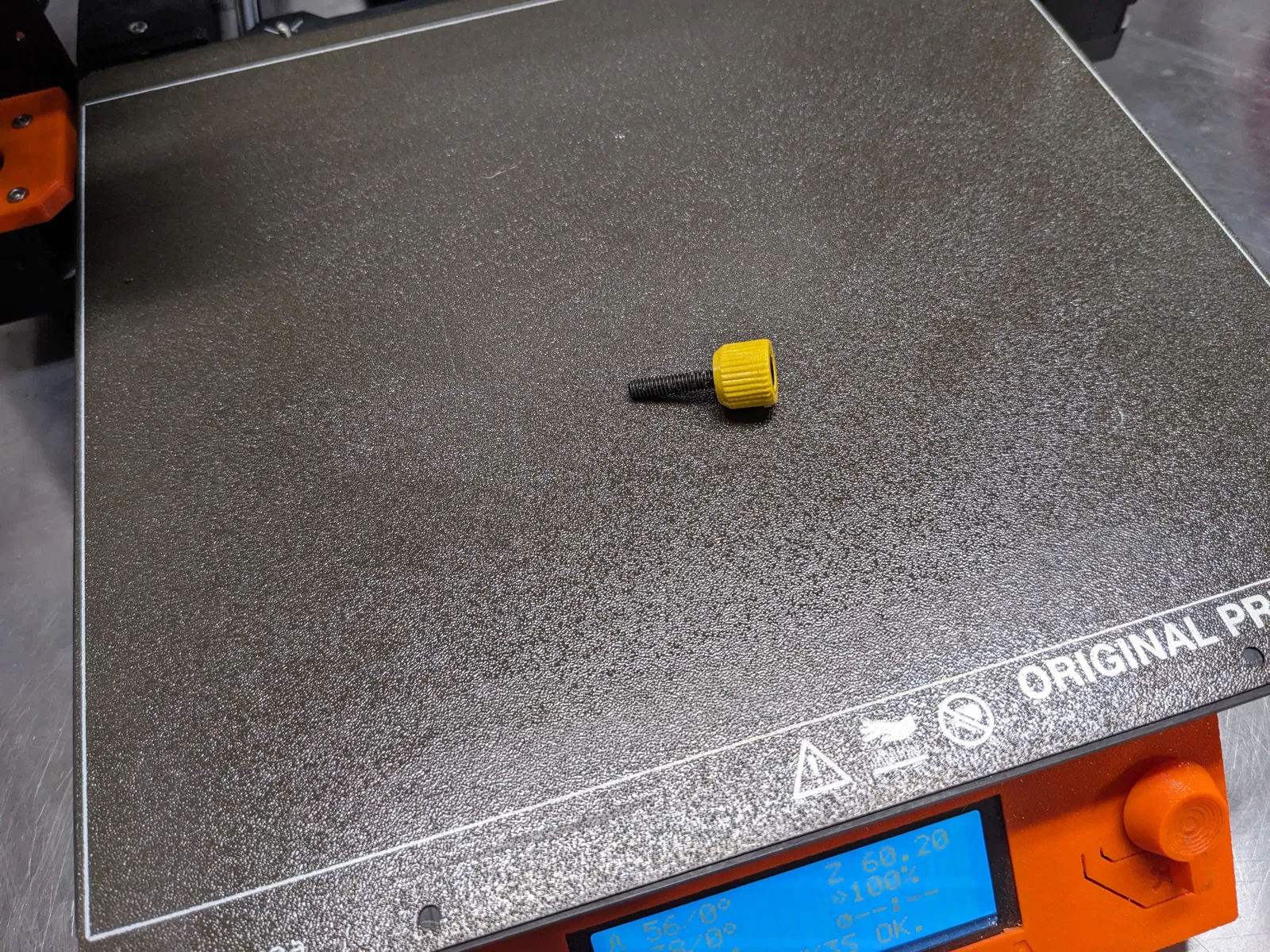

Tôi cần thay thế một con ốc núm bị thiếu, và vì thiết kế CAD của tôi có tham số, tôi nghĩ mình cũng nên làm một loạt các kích cỡ phòng trường hợp cần thiết trong tương lai. Các kích cỡ bao gồm: INCH Metric #6 M3 #8 M4 #10 M5 1/4" M6 Nếu bạn thích cái này, bạn có thể quan tâm đến bộ sưu tập các món đồ tương tự của tôi: Núm và Ốc Vít #### Lắp ráp và Sử dụng Các bản in này được thiết kế để vừa khít với SHCS. Tôi đã lắp SHCS vào núm bằng cách đóng nó vào bằng cách đặt núm lên trên hàm kẹp (mở vừa đủ để phần ren của SHCS có thể xuyên qua). Điều này có thể làm rách một chút ở phần ren xuyên qua núm, nhưng điều này không ảnh hưởng đến chức năng. Ngoài ra, bạn có thể chỉ cần vặn SHCS vào núm (mất nhiều thời gian hơn và khó hơn một chút). #### Hướng dẫn In In bằng PETG bằng cách sử dụng các tệp 3mf được cung cấp, nếu không thì: Chiều cao lớp 0.2mm
- 5 lớp vỏ
- 0% lưới tô hình chữ nhật

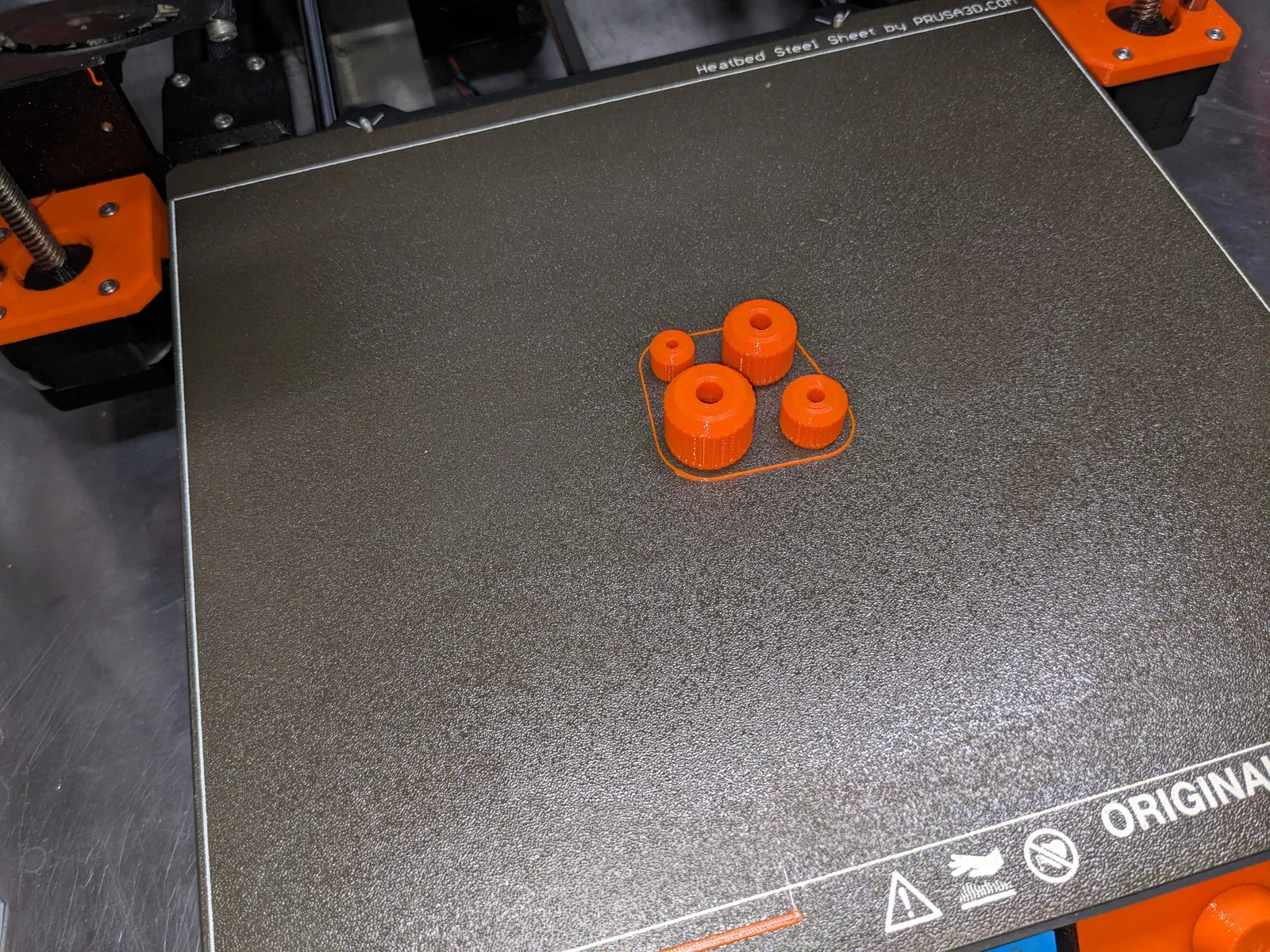

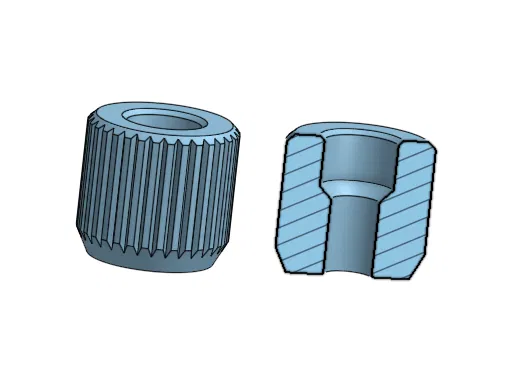

- in với bộ phận hướng xuống dưới Lưu ý: Tôi thích sử dụng PETG để dùng trong xưởng, nhưng PLA cũng có thể dùng được. #### CAD Các tệp CAD 3D OnShape cho cái này ở đây: https://cad.onshape.com/documents/d1c571fce9165b9928a7014a/w/bd24b77d9d0758219cbb196c/e/de369096be07ad8b5e105858?renderMode=0&uiState=65ad6eb89ec36d1f67d59bf4
