Giá đỡ Cảm biến Sợi dây tóc Sovol SV07 Plus

Cập nhật 24/01/2024

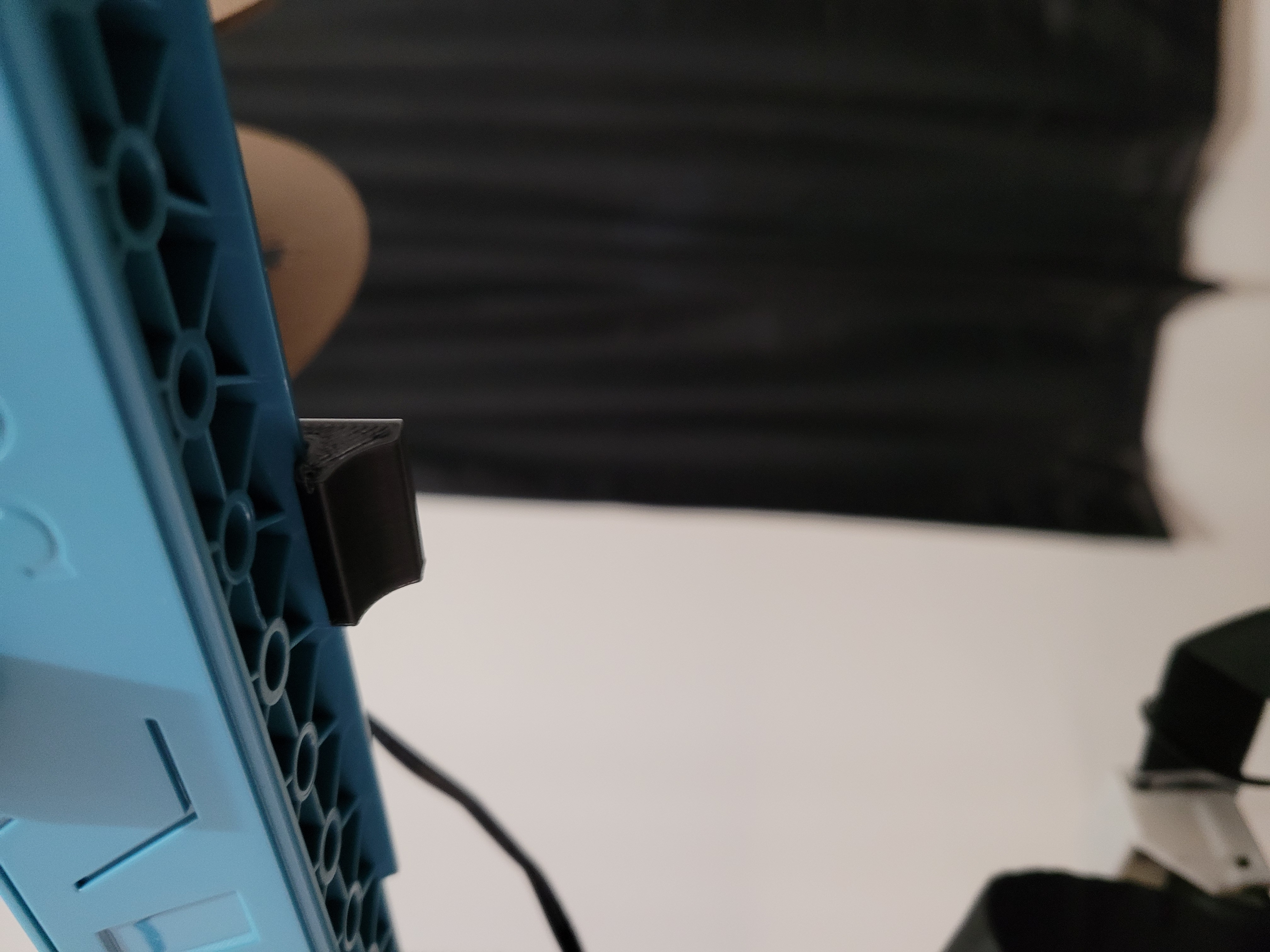

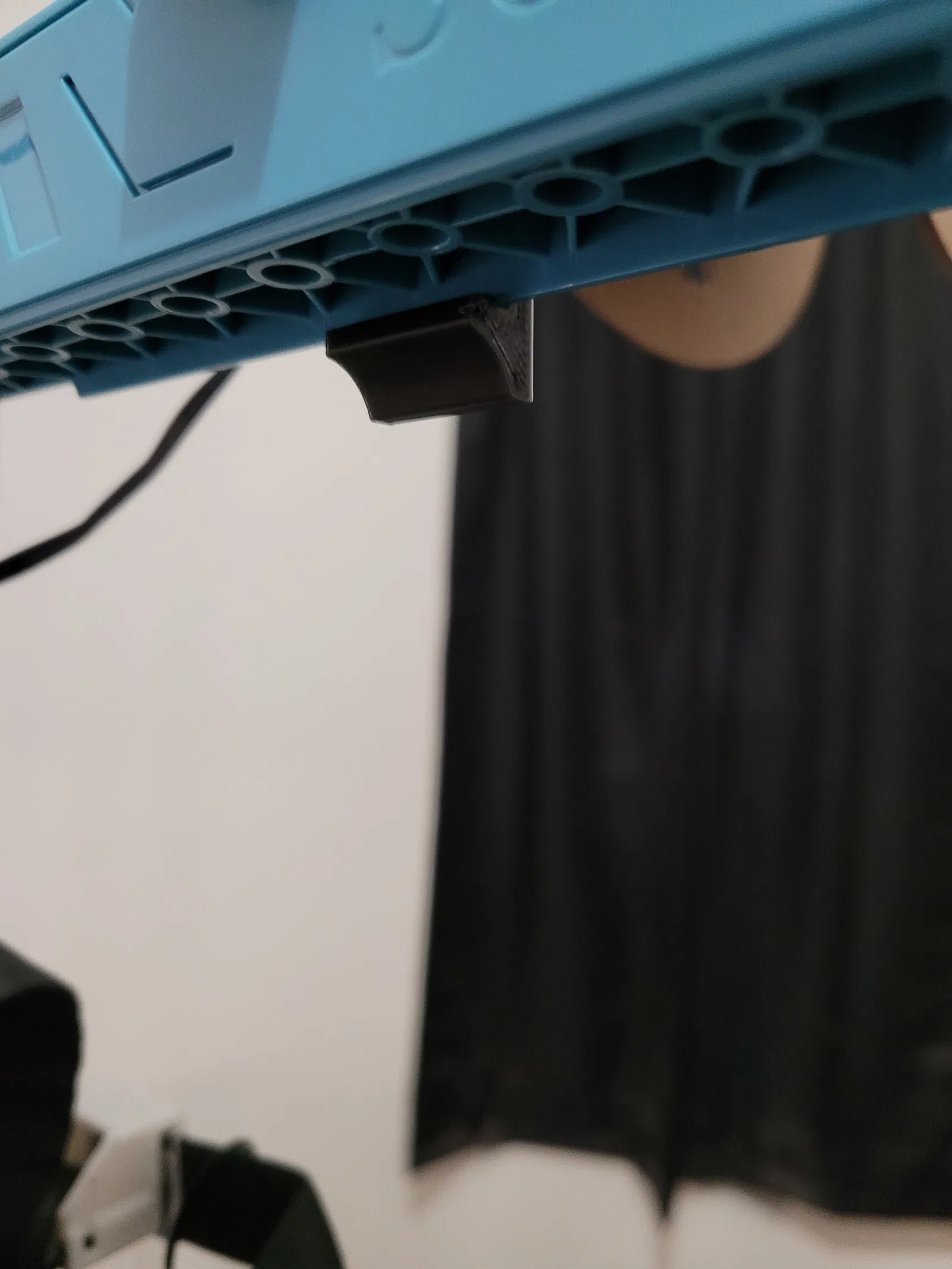

Mình đã cập nhật lại thiết kế rãnh T-Nut phía trên một chút do gặp vấn đề về khoảng hở với bộ cảm biến sợi dây tóc mình đã làm. Bây giờ có một cái lẫy ở dưới cùng để dễ tháo hơn và rãnh T-Nut đã được di chuyển cao hơn và ra xa hơn khỏi khung máy.

Tên file là SV07Plus_GantryClip_Updated

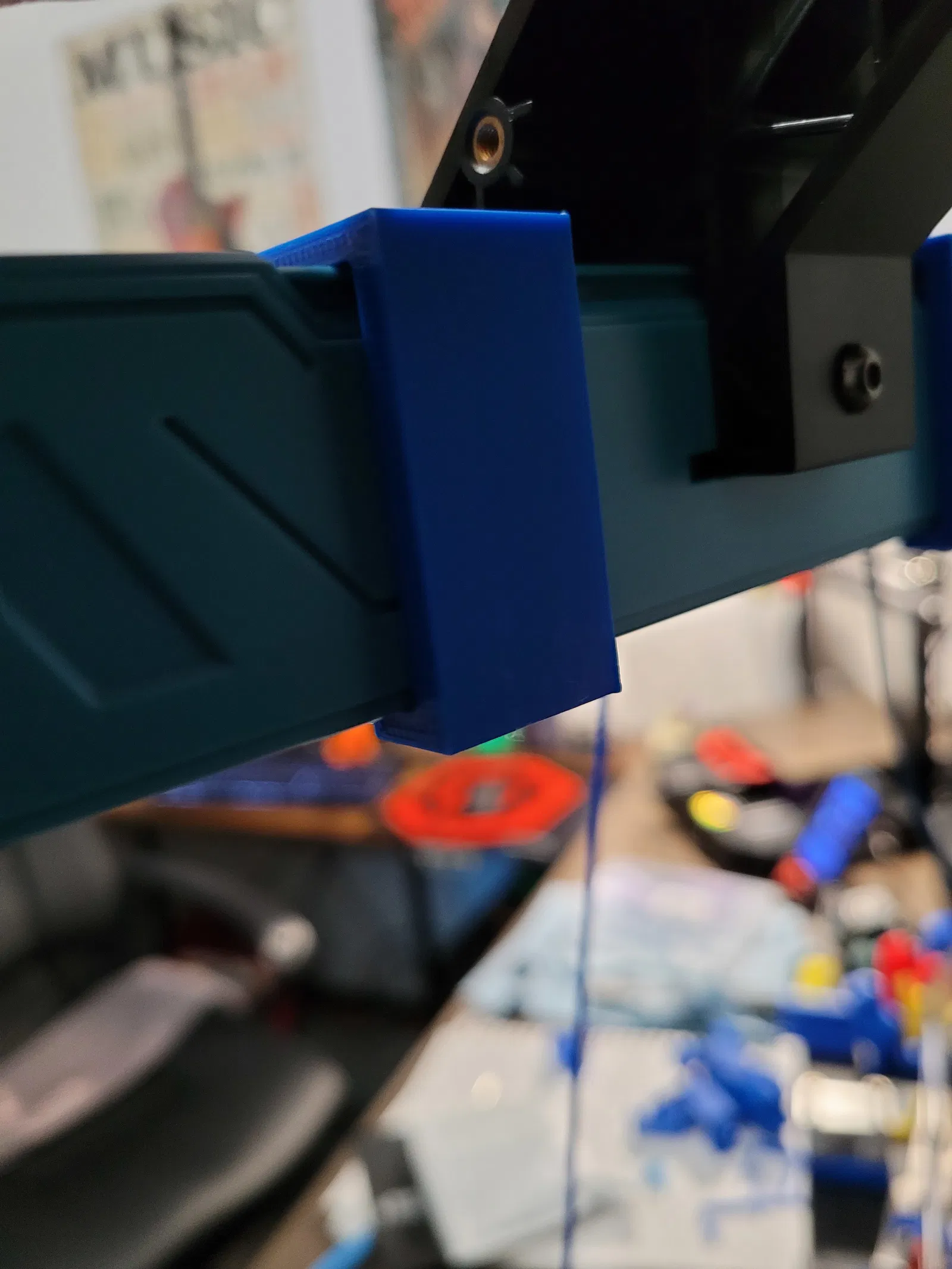

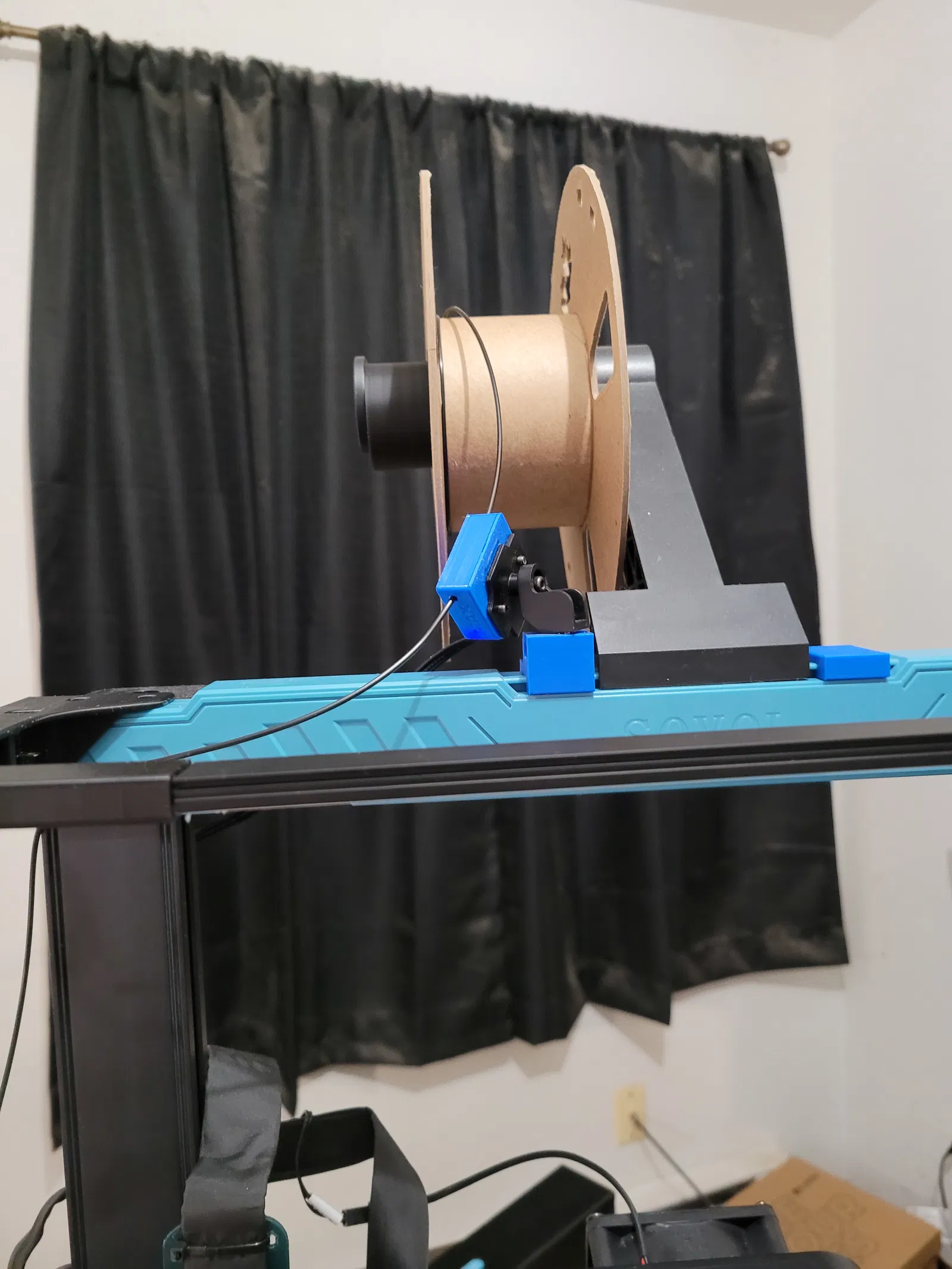

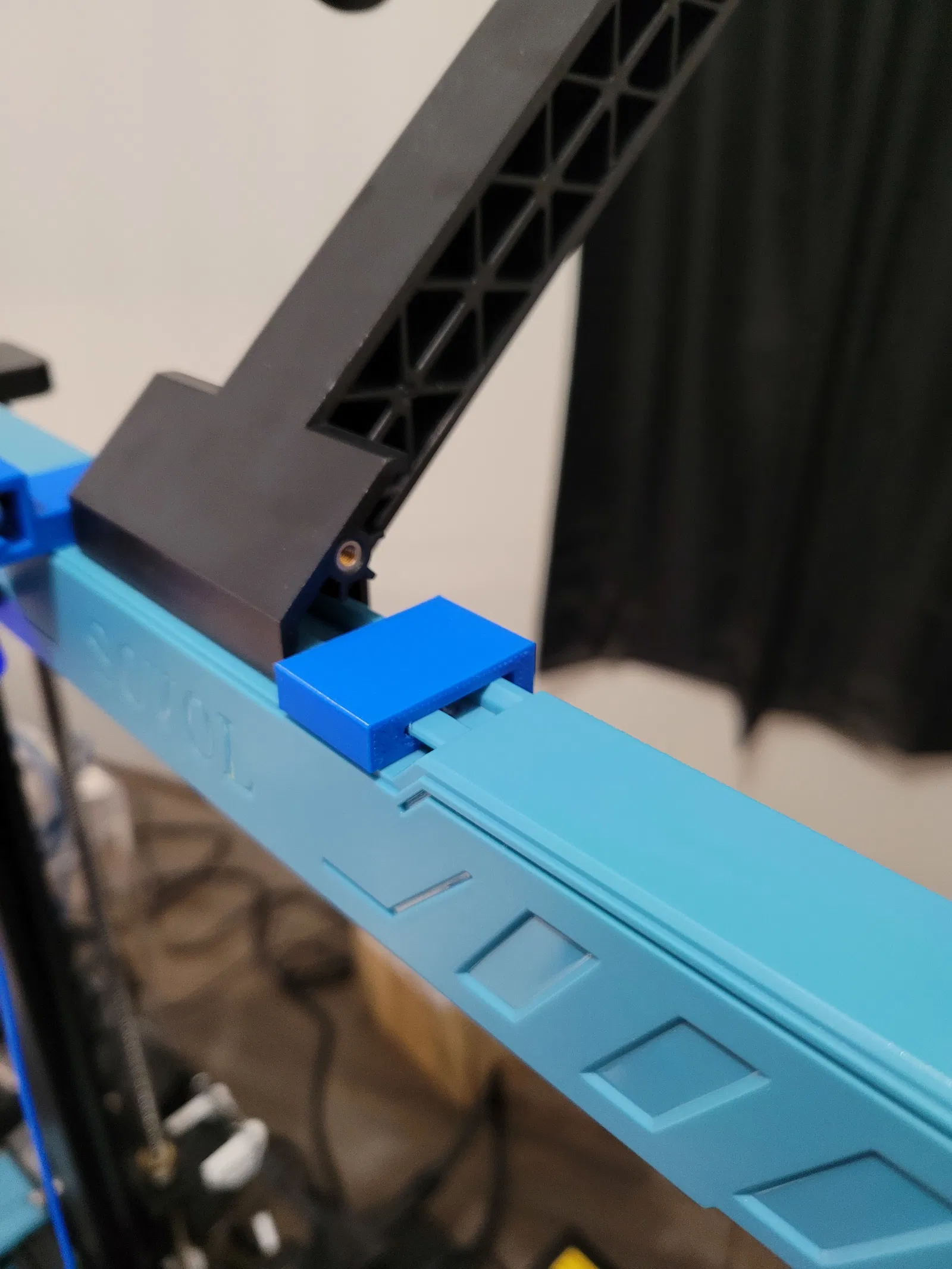

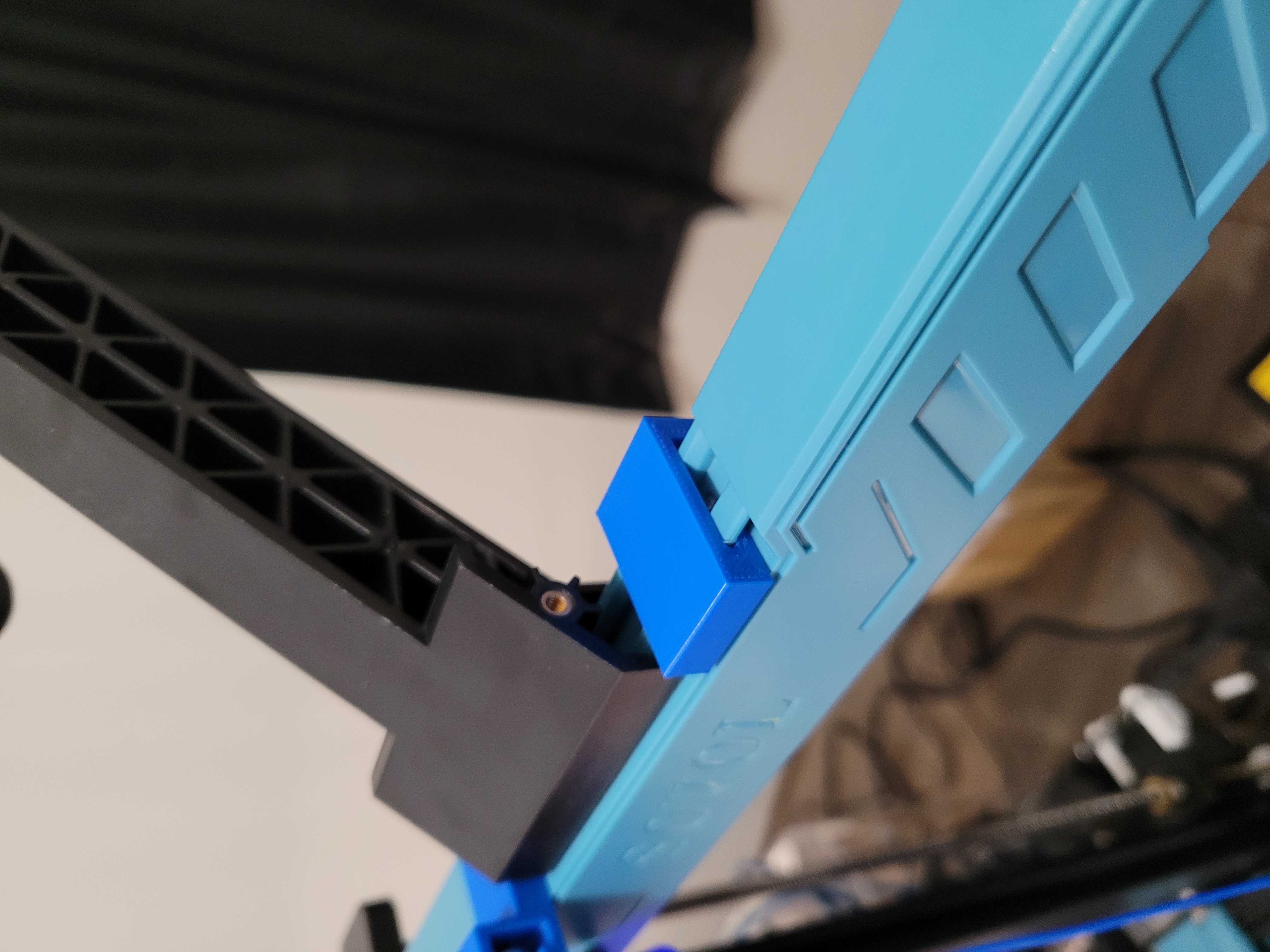

Mình muốn cấp sợi dây tóc từ hộp chống ẩm và đã làm cái này với ý định loại bỏ giá đỡ cuộn sợi dây tóc trên đỉnh máy. Nó kẹp vào cùng một rãnh mà giá đỡ cuộn dây tóc kẹp vào.

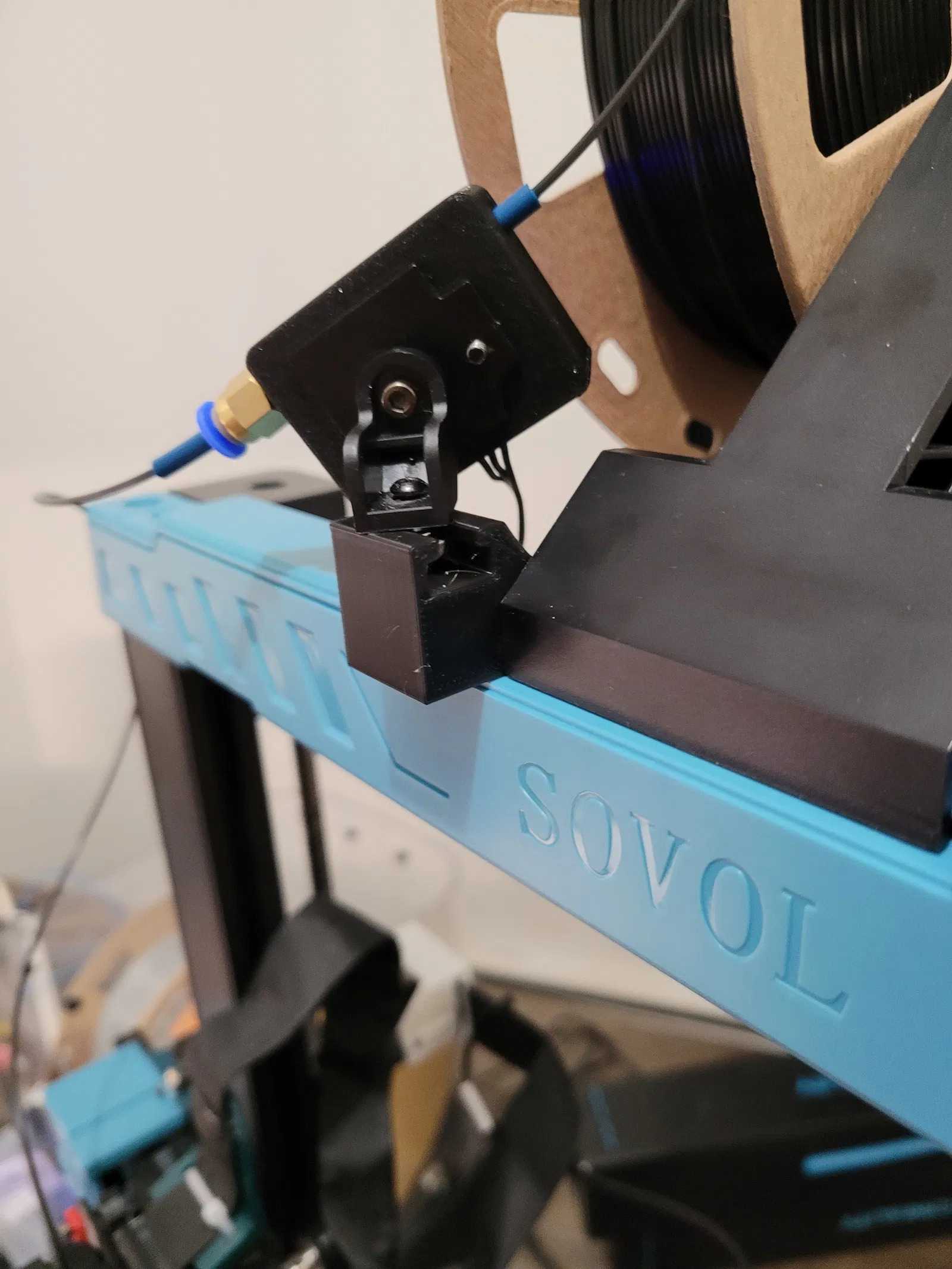

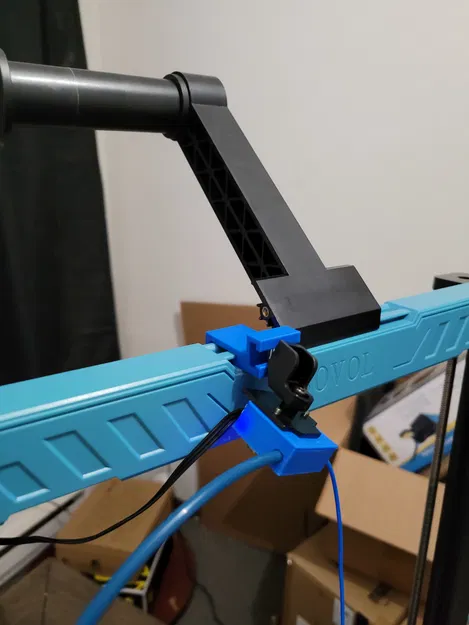

Mình đã đính kèm ba mẫu. Một mẫu chỉ là kẹp cơ bản không có giá đỡ T-Nut. Hai mẫu còn lại có giá đỡ T-Nut ở trên đỉnh hoặc phía trước nó. Ảnh chính hiển thị giá đỡ T-Nut phía trên được sử dụng.

Mình dự định sẽ thực hiện thêm một số thay đổi cho các mẫu để chúng đẹp hơn một chút, nhưng hiện tại chúng có vẻ hoạt động tốt.

Nếu bạn quyết định gỡ bỏ nó, mình thấy dễ nhất là tháo chốt dưới cùng, sau đó ấn phần trên về phía trước máy để tháo nó ra.

Cần một T-Nut M3 và một ốc M3x12 (mình nghĩ là 12mm).

LƯU Ý

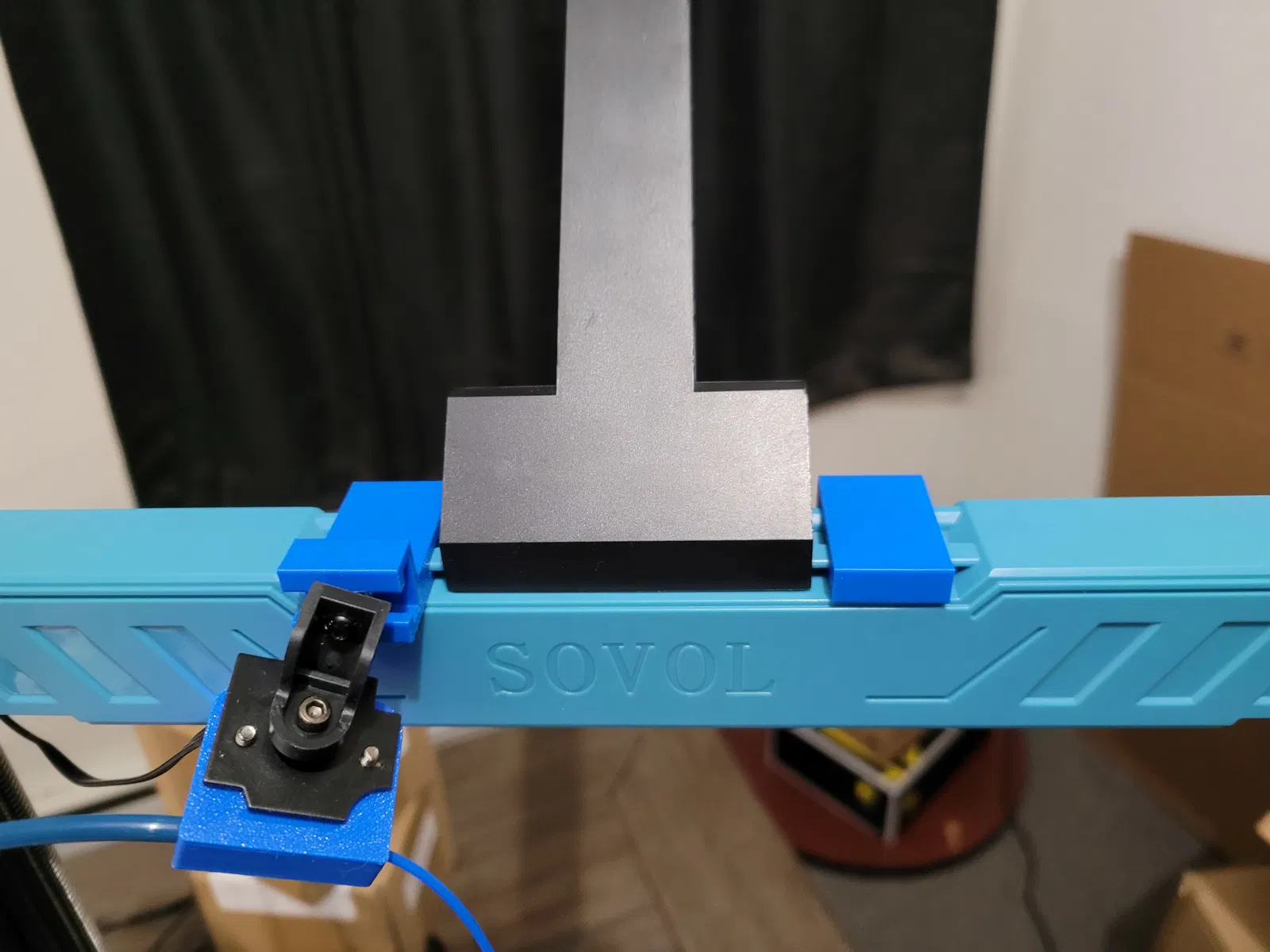

Mình nhận thấy việc sử dụng rãnh T-Nut phía trước như trong ảnh tạo ra nhiều lực cản hơn cho bộ cảm biến sợi dây tóc của mình và gây ra các vấn đề về luồng chảy và độ bám dính vào bàn in. Mình đã chuyển lại sang rãnh T-Nut phía trên và nó hoạt động tốt hơn.

Cài đặt in không có gì quá cầu kỳ.

PLA+

Độ lấp đầy - 15%

Không cần hỗ trợ nếu in nghiêng.
