Khuôn Nối Dây - Chỉnh Sửa Nhẹ

Đây là bản remix của Khuôn nối dây (Wire Splice Mold) của t2pain2 trên Thingiverse https://www.thingiverse.com/thing:6316585

Thay đổi so với bản gốc:

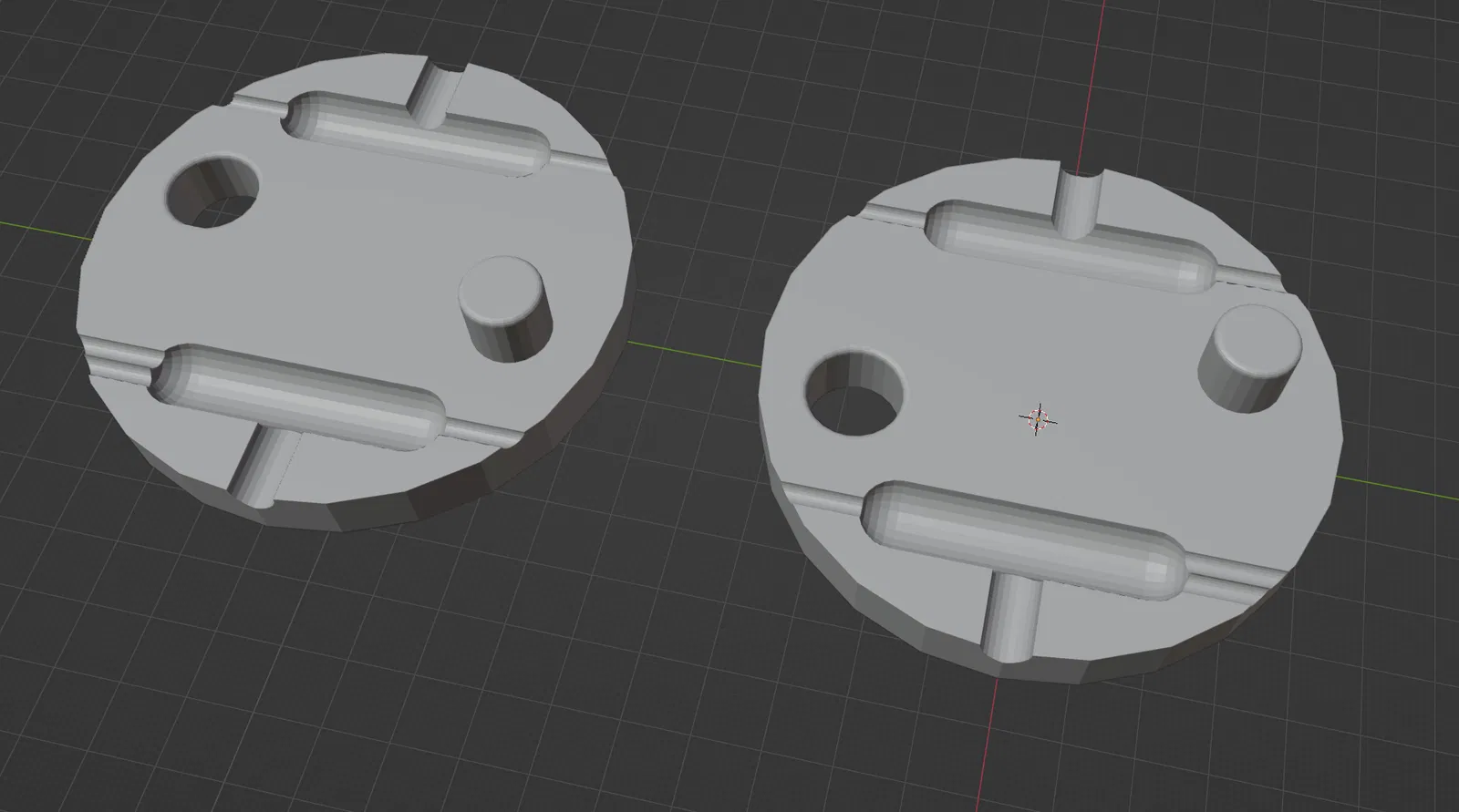

• Chia thành hai mô hình để sắp xếp trong slicer dễ hơn.
• Tái điều chỉnh tỷ lệ để vừa với dây 14AWG mà không cần thay đổi kích thước trong slicer.
• Vát một vài cạnh để dễ thao tác và lắp ráp khi nối dây.

Cách sử dụng:

1: Luồn dây đã nối sẵn của bạn vào một bên của khuôn. Một bên dành cho nối 1-1, bên kia dành cho nối 1-2. Nó có thể xử lý hầu hết các loại mối nối nhỏ gọn, bao gồm loại bấm và hàn thiếc bằng nhiệt, hoặc chỉ là dây hàn tay. 2: Ghép hai nửa của khuôn lại với nhau. 3: Kẹp khuôn lại để giữ ổn định bằng bất kỳ kẹp nhỏ nào. 4: Bơm 2-4 lần keo nến. 5: Chờ nguội. 6: Lấy ra khỏi khuôn và cắt bỏ keo nến thừa.

Sợi dây của bạn giờ đây sẽ có độ kín nước tương đối tốt hơn, miễn là mối nối vẫn ở giữa.

Đó là lý thuyết cách nó sẽ hoạt động. Tôi sẽ kiểm tra sau khi in lần đầu.

In ấn:

Vì khuôn này sẽ tiếp xúc với keo nến nóng, tôi khuyên bạn nên sử dụng loại sợi in chịu nhiệt tốt nhất. PLA có lẽ đủ dùng cho nhiệt độ của hầu hết các súng bắn keo, nhưng nếu bạn có các loại sợi chịu nhiệt tốt hơn thì nên dùng để đảm bảo. Loại tốt nhất tôi có là PETG nên tôi sẽ dùng nó cho bản in thử nghiệm của mình (tôi chưa in nó).

Gợi ý cho các bản remix trong tương lai:

• Mở rộng khoang để thêm vòng gắn vít.
• Thêm thứ gì đó để giúp định tâm mối nối và giảm khả năng dịch chuyển của dây và mối nối trong quá trình thao tác.
• Có thể làm cho nó đối xứng hơn để có thể tạo ra một mô hình duy nhất được in hai lần?
• Thêm đèn LED và các chi tiết lấp lánh khác (thôi, có lẽ không)
