Bộ Tự Động Hóa Thùng Pha Phim Paterson

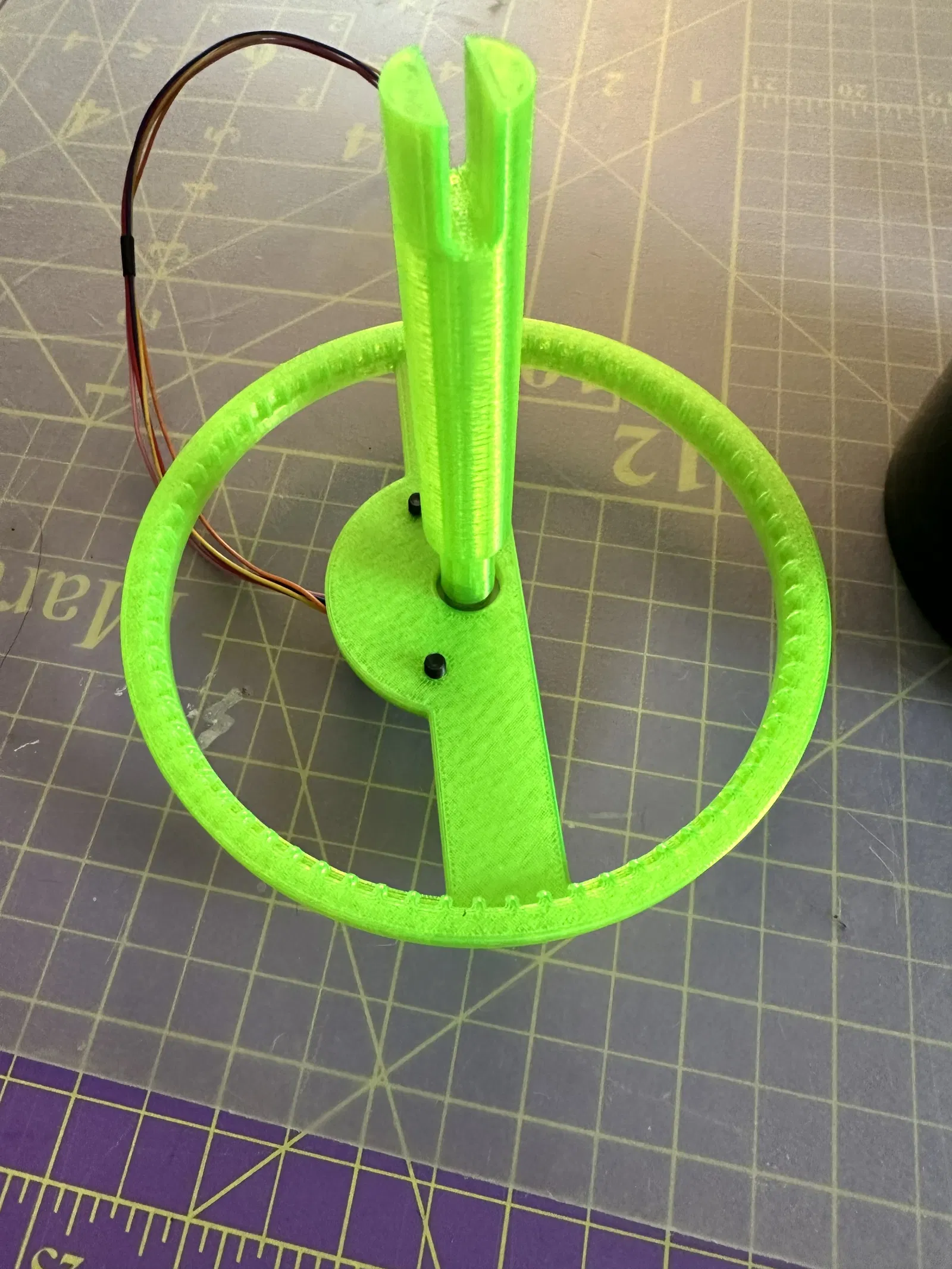

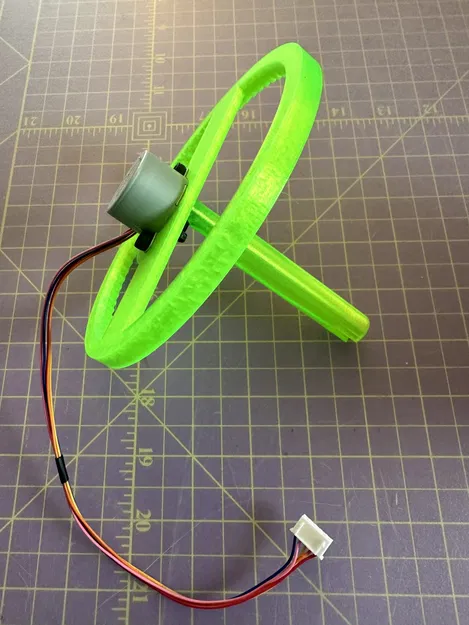

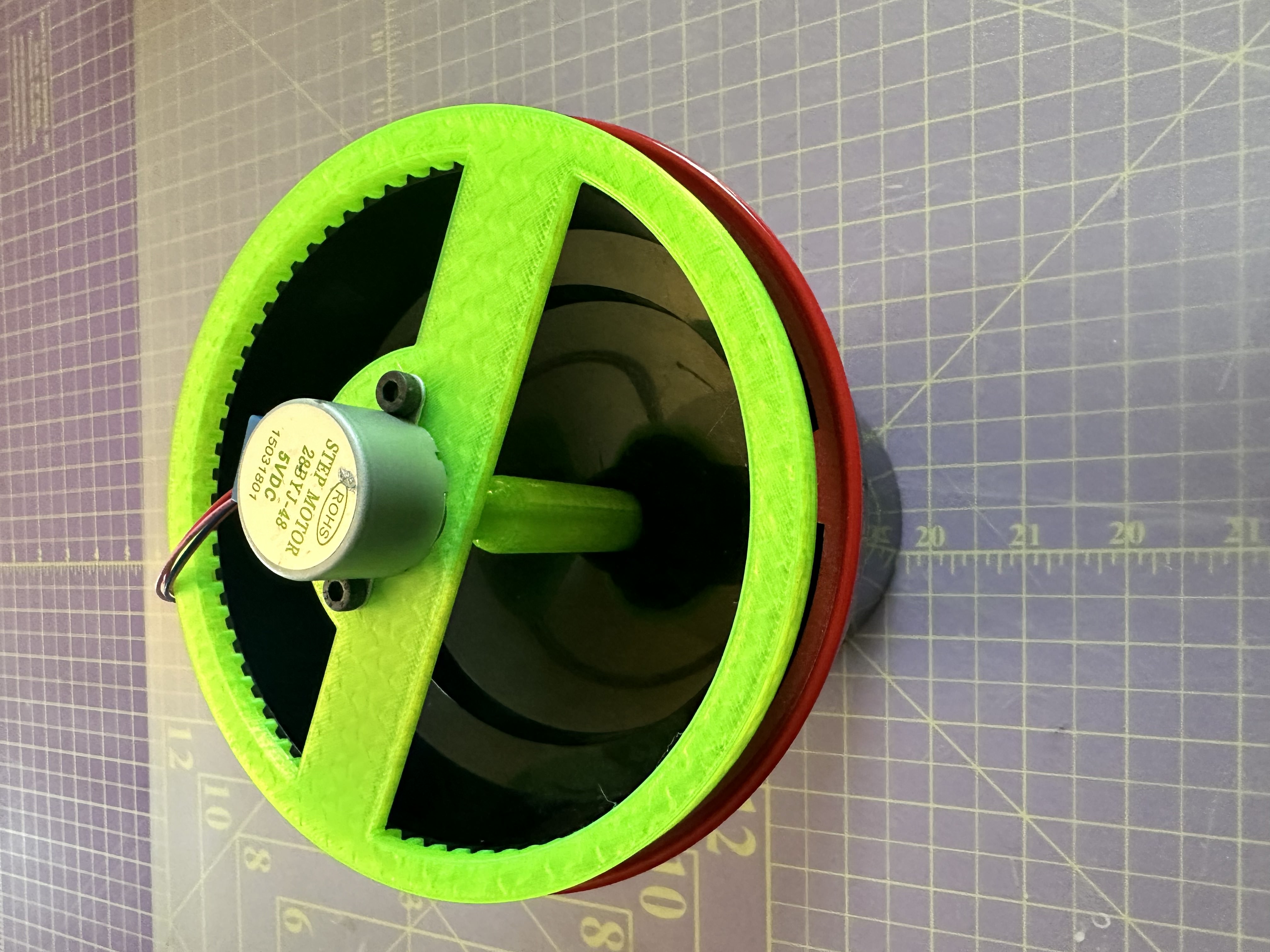

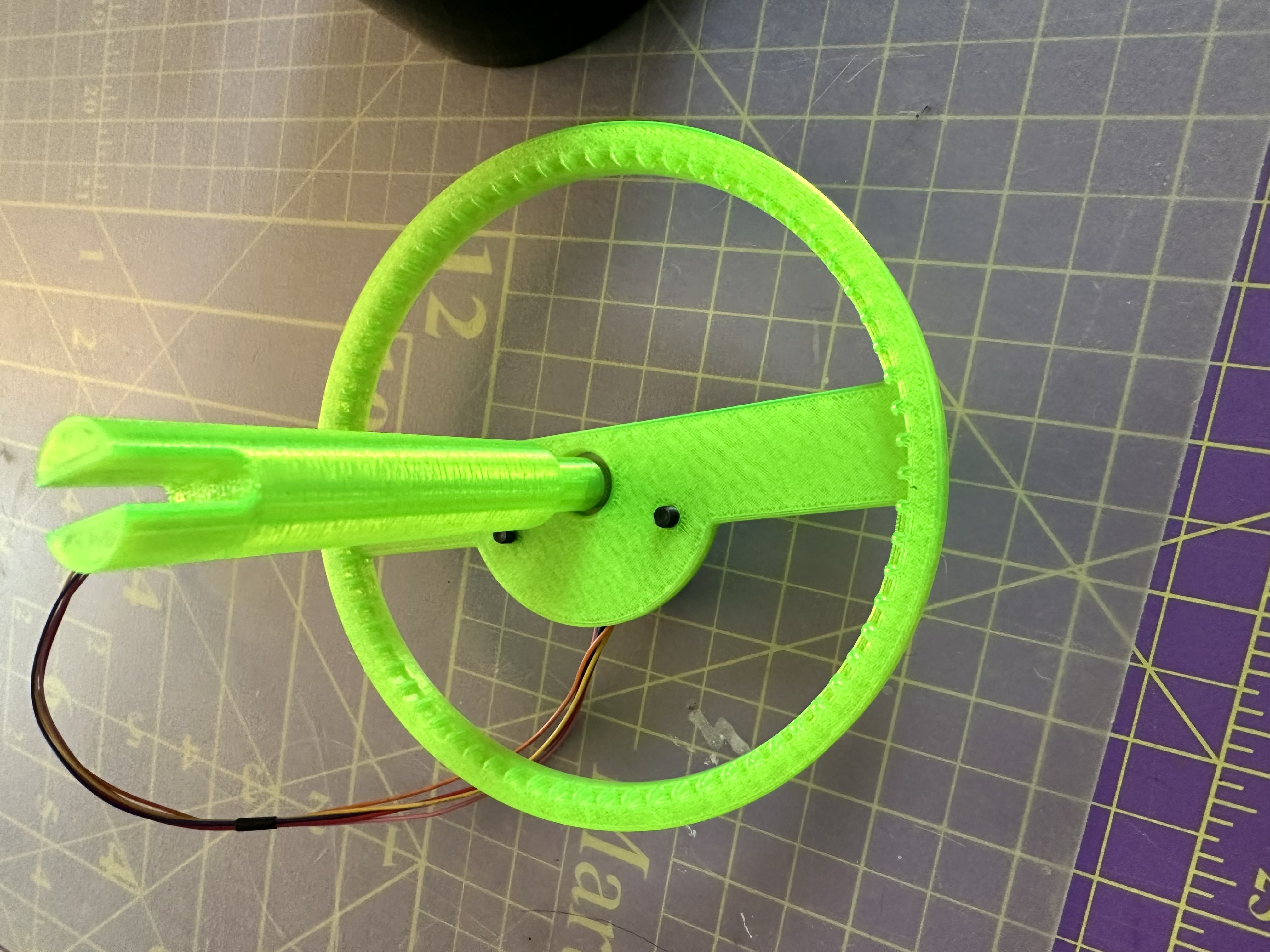

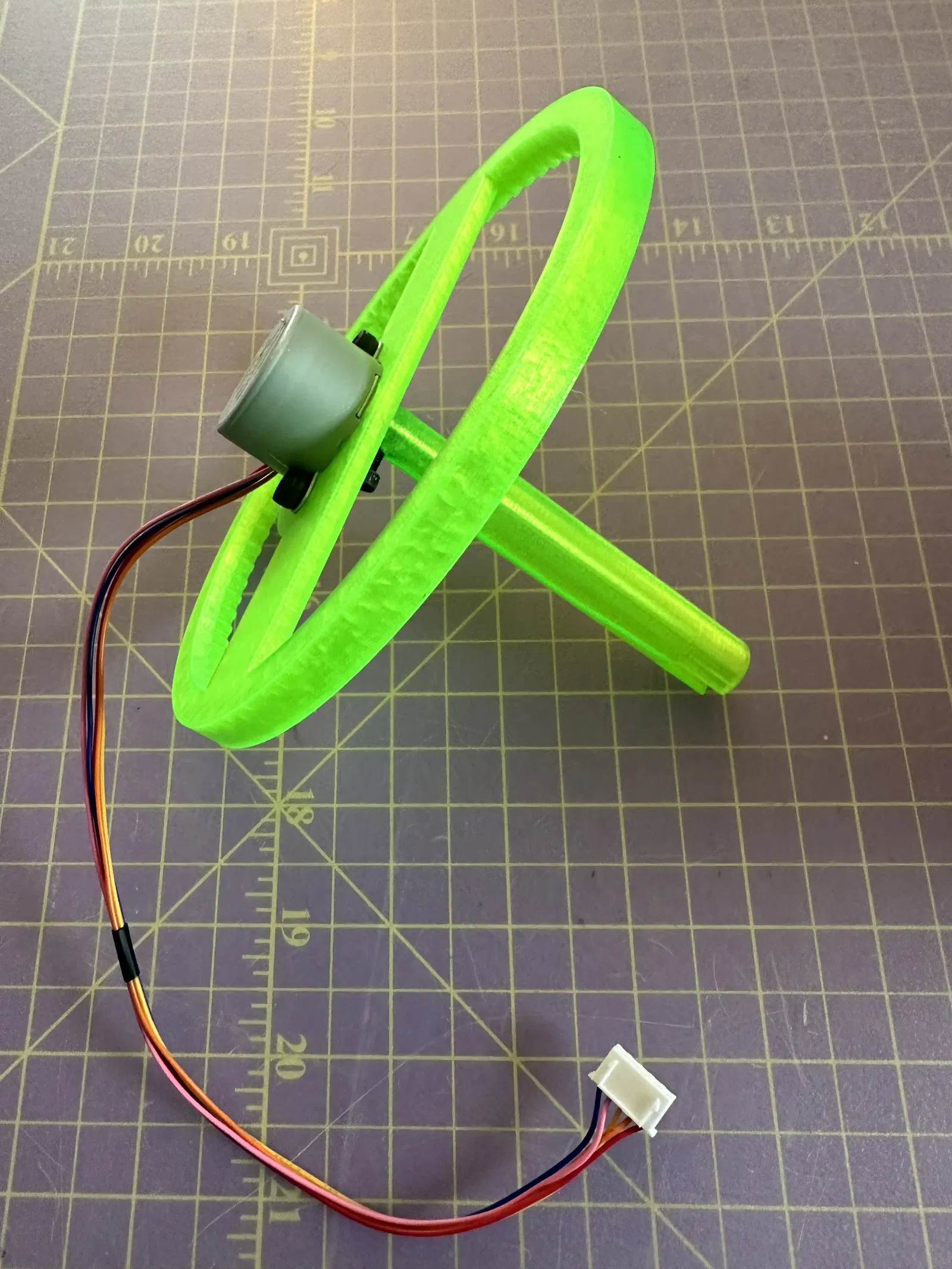

Cái này được thiết kế để tự động hóa việc lắc đều cho thùng pha phim Paterson. Tôi dựa trên thiết kế của thùng pha phim đa năng của mình. Nó có các răng để khớp với các răng trên phễu để gắn động cơ bước 28BYJ48 phía trên một trục in 3D. Trục có ren vít định vị M3 để cố định vào trục động cơ, nhưng có lẽ không cần vít định vị vì nó đã khá khít rồi. Hiện tại, tôi đang chạy cái này với Arduino để chỉ lắc đều liên tục, đổi chiều mỗi 30 giây, nhưng tôi có kế hoạch mở rộng phần mềm với nhiều chức năng hơn trong tương lai. Xin cho tôi biết nếu có bất kỳ thay đổi hay vấn đề lắp ráp nào bạn gặp phải, nhưng đến nay thì cái này đã hoạt động khá tốt với các thùng của tôi. Sử dụng ốc M4 để cố định động cơ vào giá đỡ.

Tôi đã in cái này trên máy MK3S bằng Prusament PETG (chủ yếu vì đó là vật liệu còn sẵn trong máy in) với 20% độ đặc ruột.
