Giá đỡ màn hình e-paper 4.2 inch

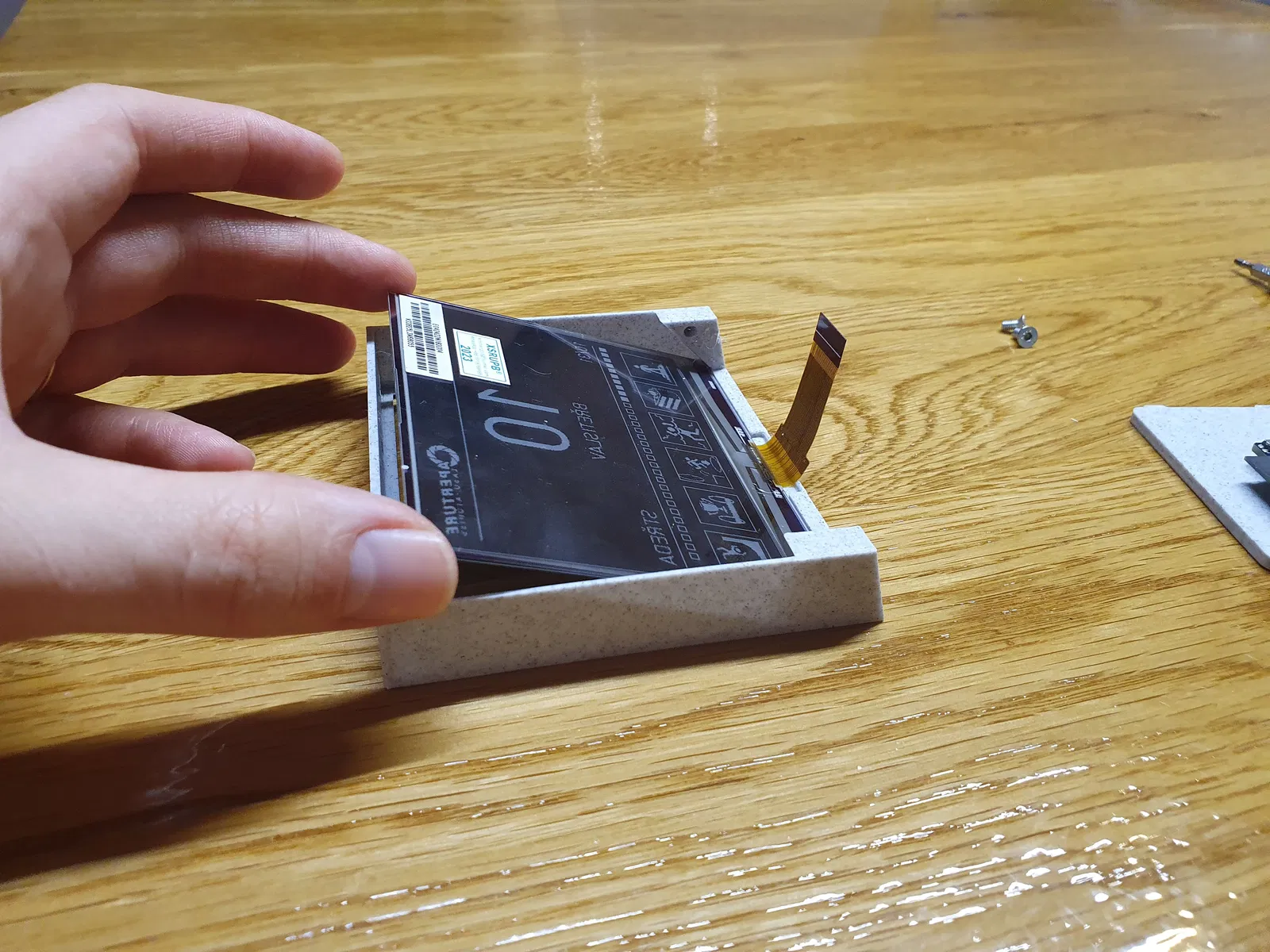

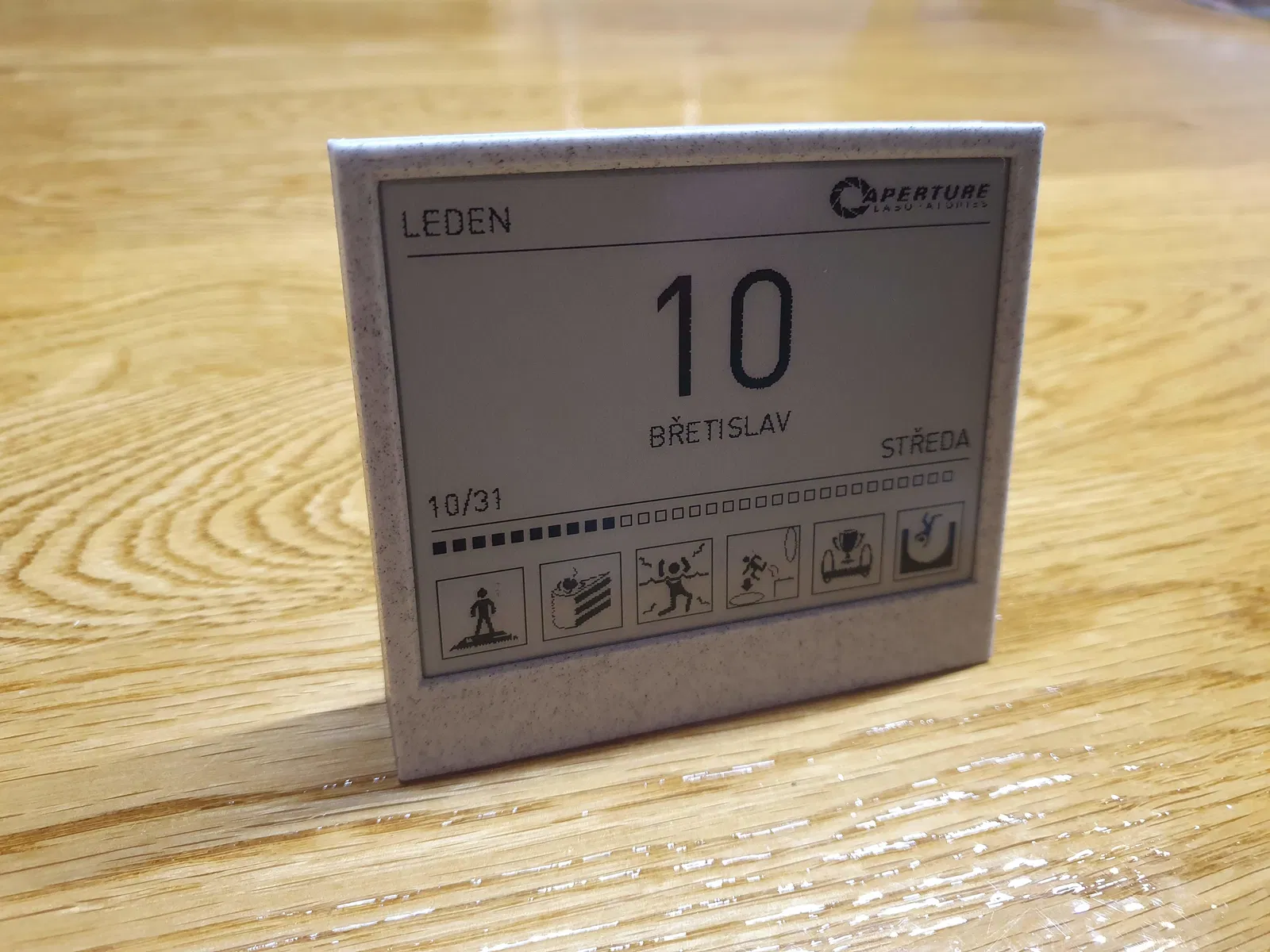

Màn hình Epaper Thiết kế này dùng để chạy dịch vụ zivyobraz.eu, nơi bạn có thể tùy chỉnh mọi thứ trên màn hình e-paper (lịch, ngày tháng, dữ liệu cảm biến, dữ liệu Home Assistant, v.v.). #### Các phiên bản của mẫu Có thể gắn cảm biến theo 2 cách - có 2 phiên bản mẫu được tải lên: Vít 2mm (lỗ 1.9mm) * Gắn trượt vào chốt ### Hướng dẫn lắp ráp 1. Đặt màn hình vào khung.

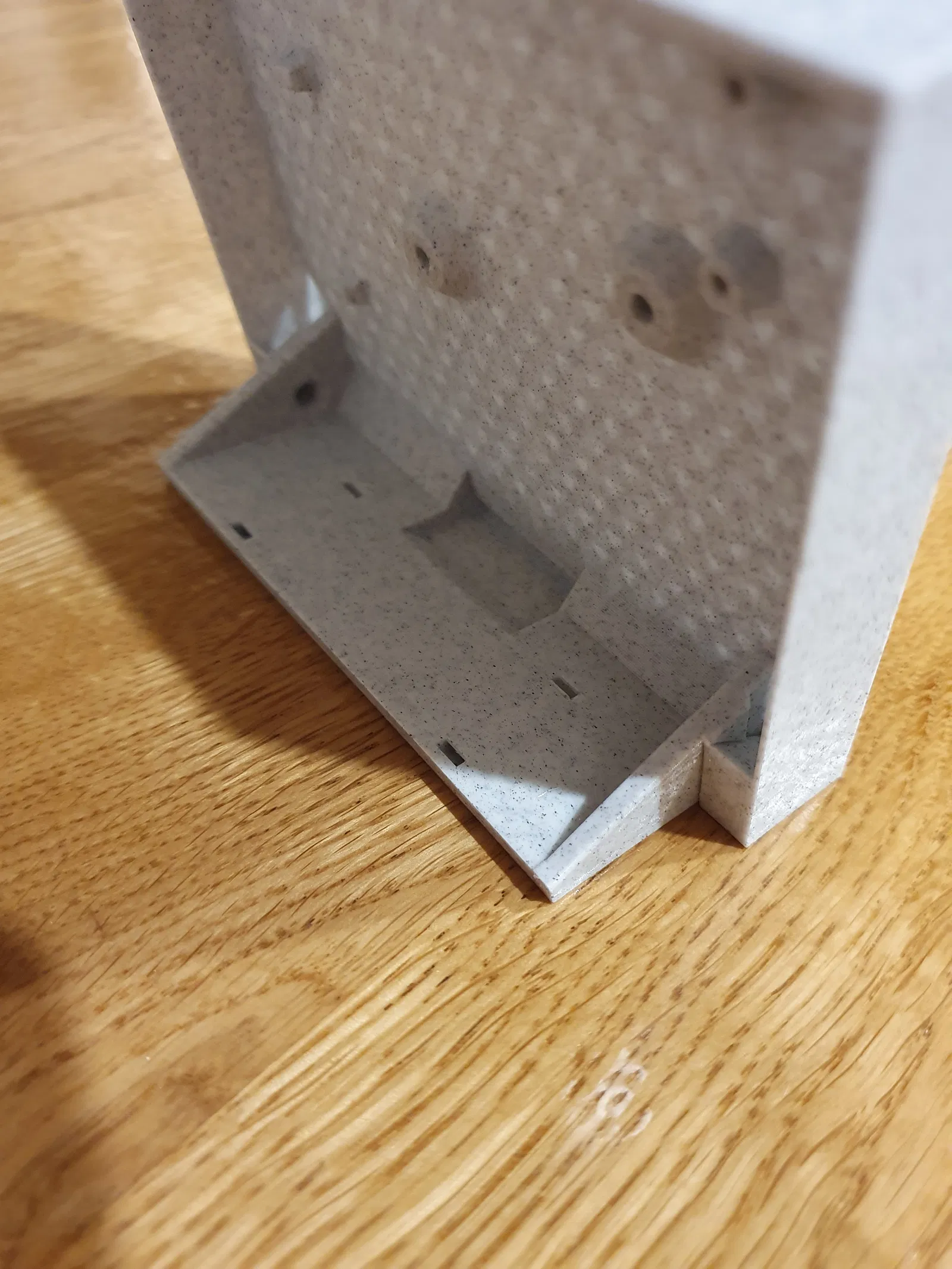

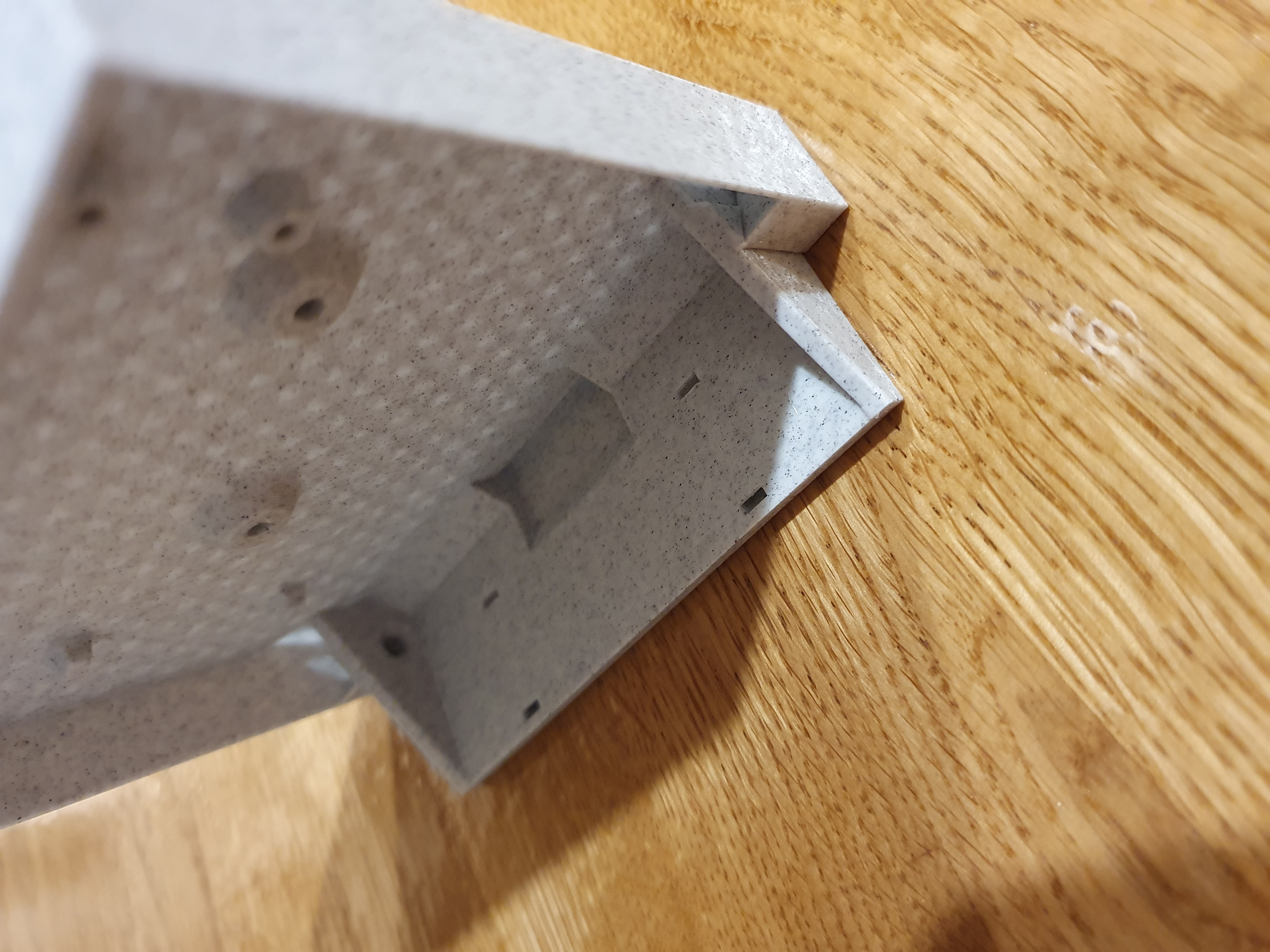

2. Trượt Tường sau (BackWall) lên trên và nghiêng xuống đồng thời luồn cáp flex qua lỗ.
3. (Tùy chọn) Cố định bằng vít M3x4-6. Có các ngàm gài, nhưng tôi khuyên bạn nên cố định bằng vít.

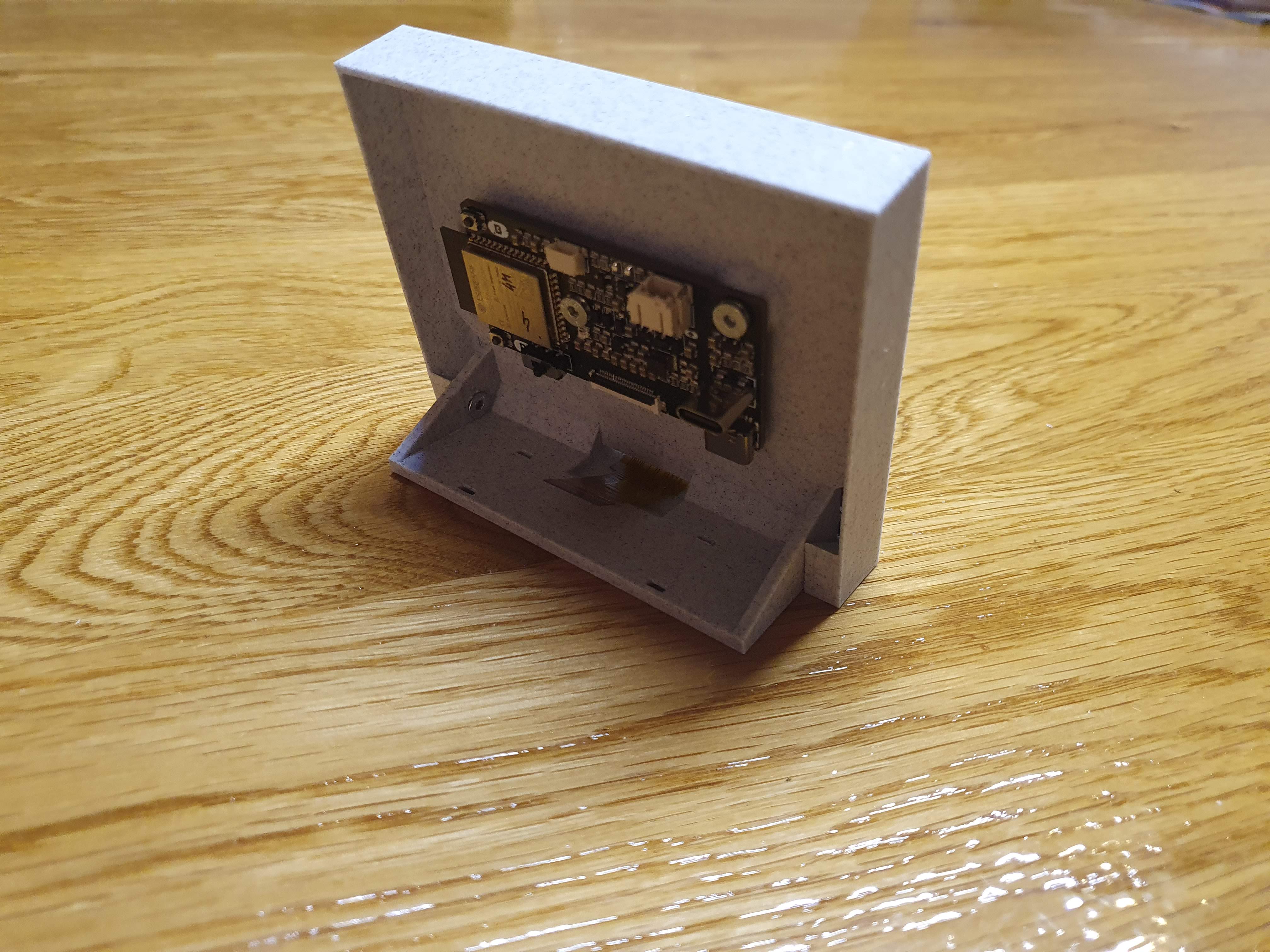

4. Gắn PCB (M3x4-6).

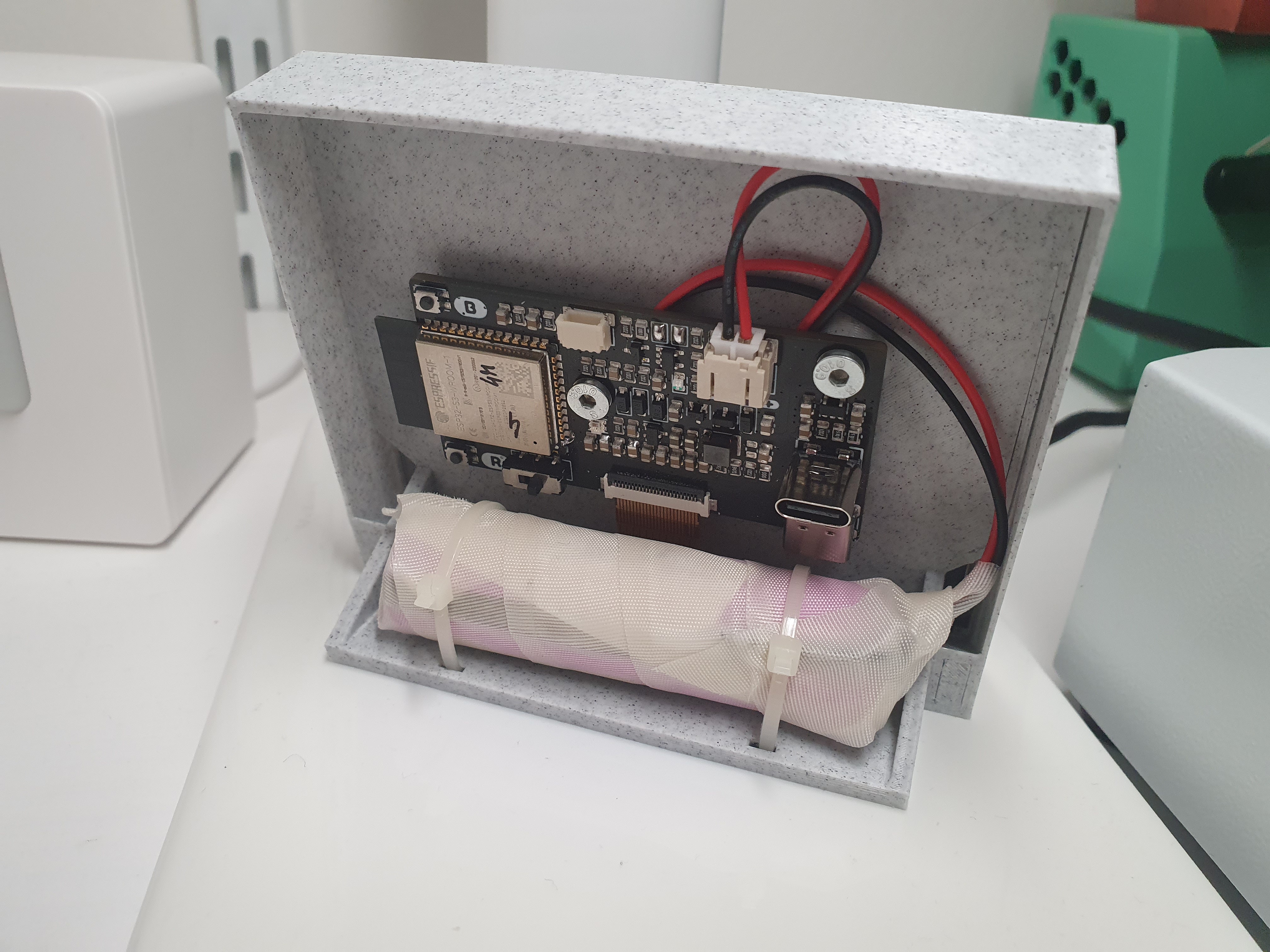

5. Gắn pin. Bạn có thể dùng các rãnh ziptie, hoặc băng dính hai mặt để gắn đế pin 18650. Video hướng dẫn: #### Sử dụng cho mục đích thương mại Trong trường hợp bạn muốn bán thiết kế này, hoặc chỉnh sửa và bán, hãy liên hệ với tôi để chúng ta có thể thỏa thuận cụ thể. ### Chỉnh sửa Thoải mái remix và chỉnh sửa. File Fusion 360 đã được cung cấp. ### Phần cứng ##### PCB Điều Khiển PCB được làm tùy chỉnh bởi Dronecz. Kho lưu trữ Github: https://github.com/dronecz/ES3ink Twitter: @dronecz Printables: https://www.printables.com/cs/@Czechmaker_235513 Có thể sẽ có trên Tindie, hoặc bạn cứ nhắn tin trực tiếp cho anh ấy. ##### Cảm biến Nhiệt độ Cảm biến LaskaKit SHT40 Có sẵn tại: https://www.laskakit.cz/laskakit-sht40-senzor-teploty-a-vlhkosti-vzduchu/ Hoặc trên Aliexpress. Đừng quên cáp QWIIC (usup). ##### Pin Không gian đủ cho pin 18650, dù là có dây, bạn có thể ziptie vào đế bằng các rãnh được cung cấp. Một lựa chọn khác là dùng băng dính hai mặt để dán đế pin 18650. ##### Bu lông Khung và Tường sau (BackWall) được khớp với nhau, nhưng tôi khuyên bạn nên thêm bu lông M3x4-6. PCB được giữ bằng M3x4-6. Cảm biến được giữ bằng vít 2mm. ##### Màn hình Ký hiệu flex: HINK-E042A14-A0, SYX1802 Thư viện GxEPD2: GxEPD2_BW<GxEPD2_420_GDEY042T81, GxEPD2_420_GDEY042T81::HEIGHT> display(GxEPD2_420_GDEY042T81(/*CS*/ PIN_SS, /*DC*/ PIN_DC, /*RST*/ PIN_RST, /*BUSY*/ PIN_BUSY));
