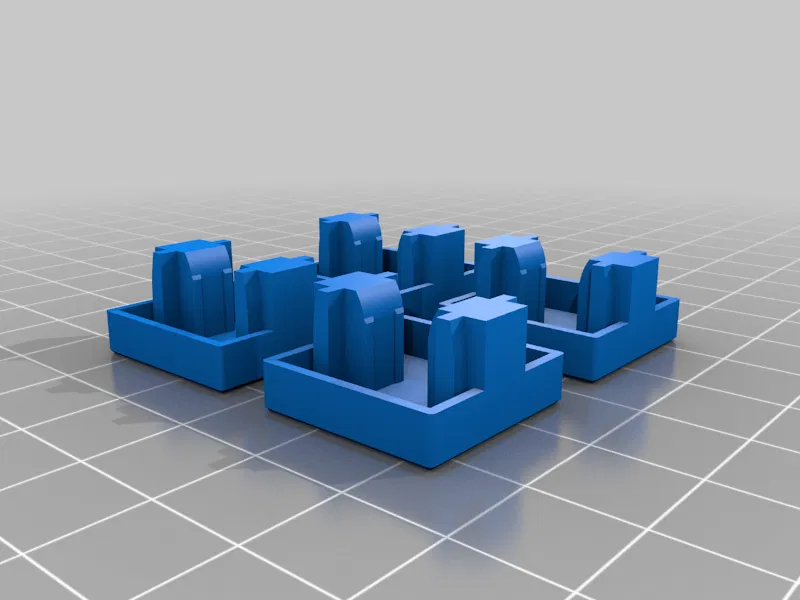

profilecaps_20x20_02mm_petg_mk3s_1h6m_1766199970.gcodeGCODE · 1,4 MB
toolholder_02mm_petg_mk3s_1h22m_1766199971.gcodeGCODE · 1,5 MB
airassist_atomstack_a5_02mm_petg_mk3s_2h40m_1766199972.gcodeGCODE · 7,7 MB
profilecaps_20x20_1766199955.stlSTL · 593,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #127422
Danh mục: DIY
Ngày đăng: 22/06/2025
Giấy phép: CC BY-NC — Ghi công, phi thương mại
Thẻ: thingiverse
toolholder
laser
lasercutter
lasercut
airassist

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

Cập nhật tháng 2 năm 2021

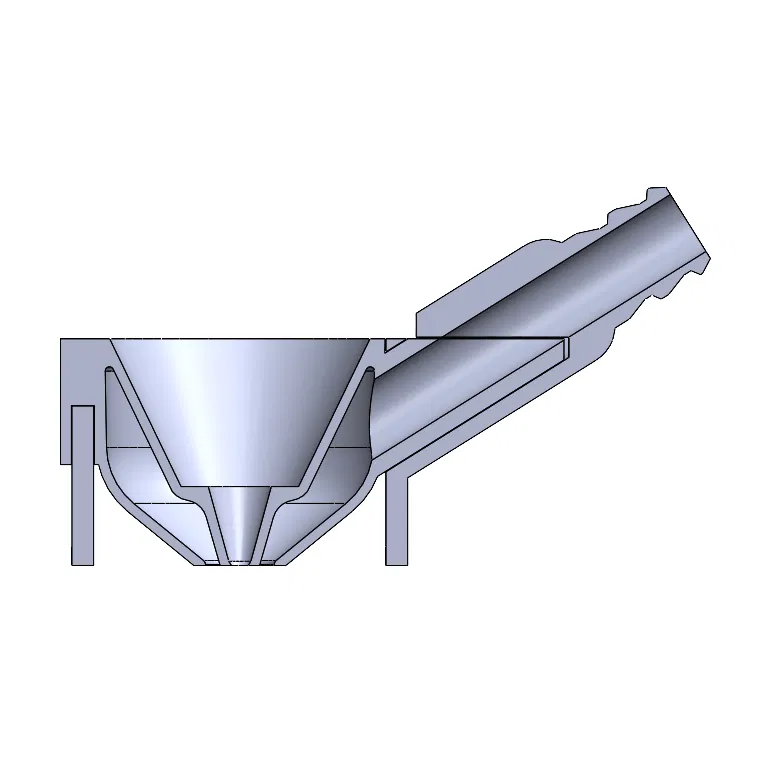

V 2.2 Luồng khí tốt hơn

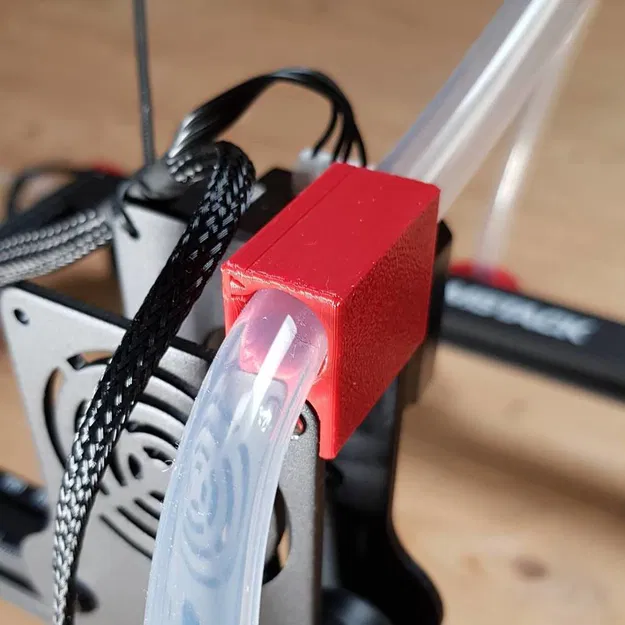

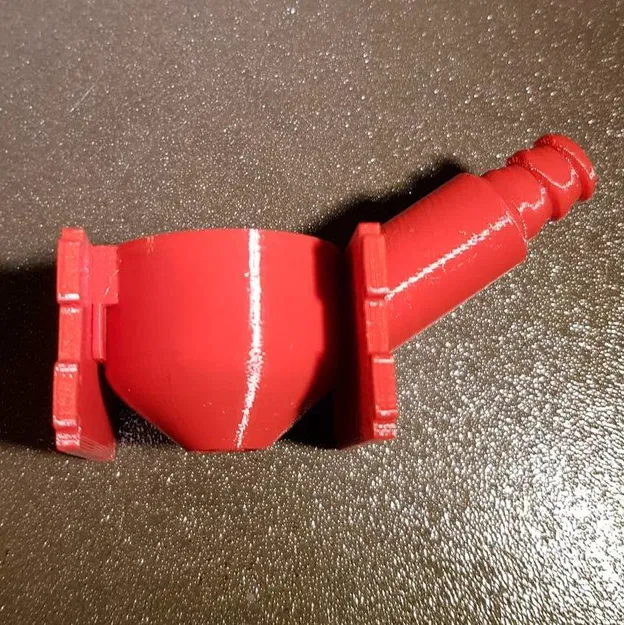

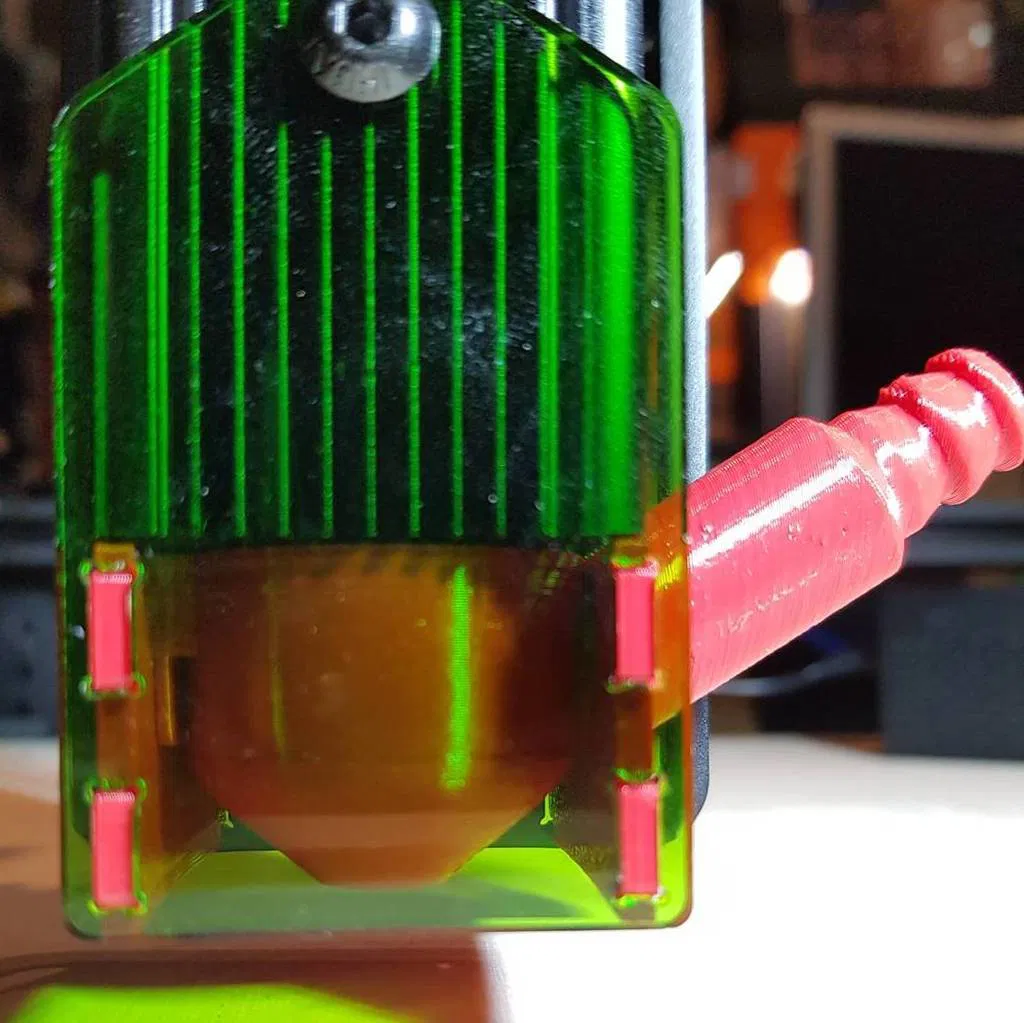

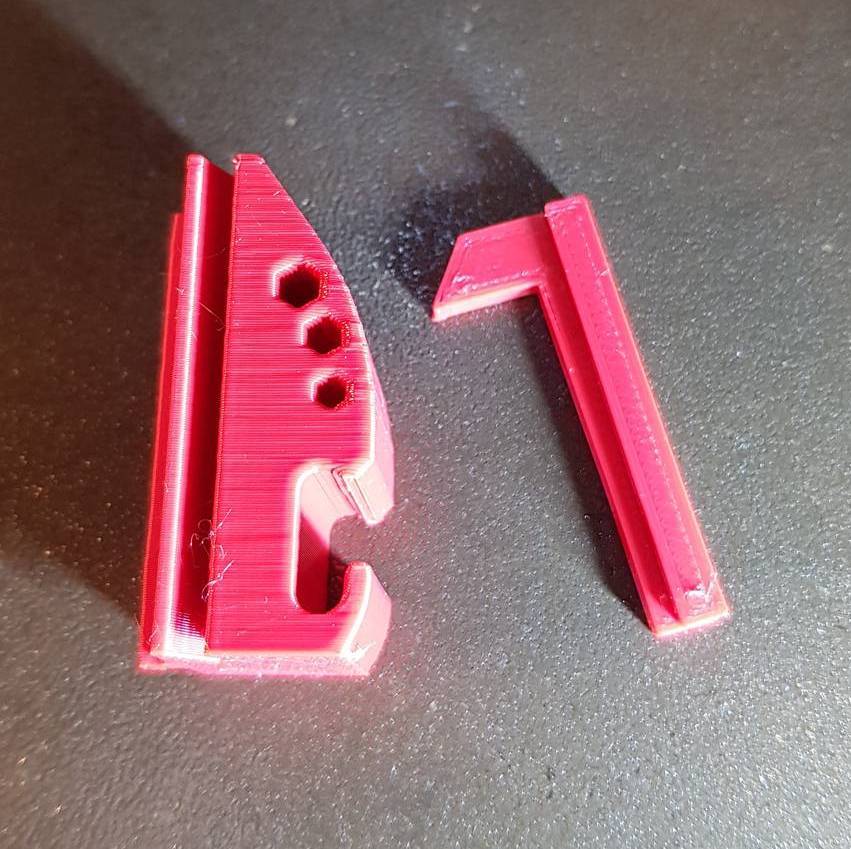

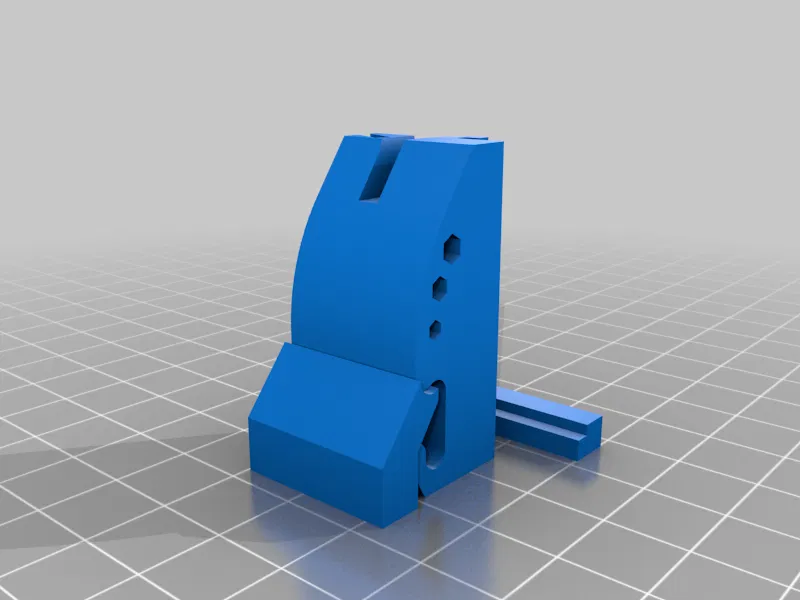

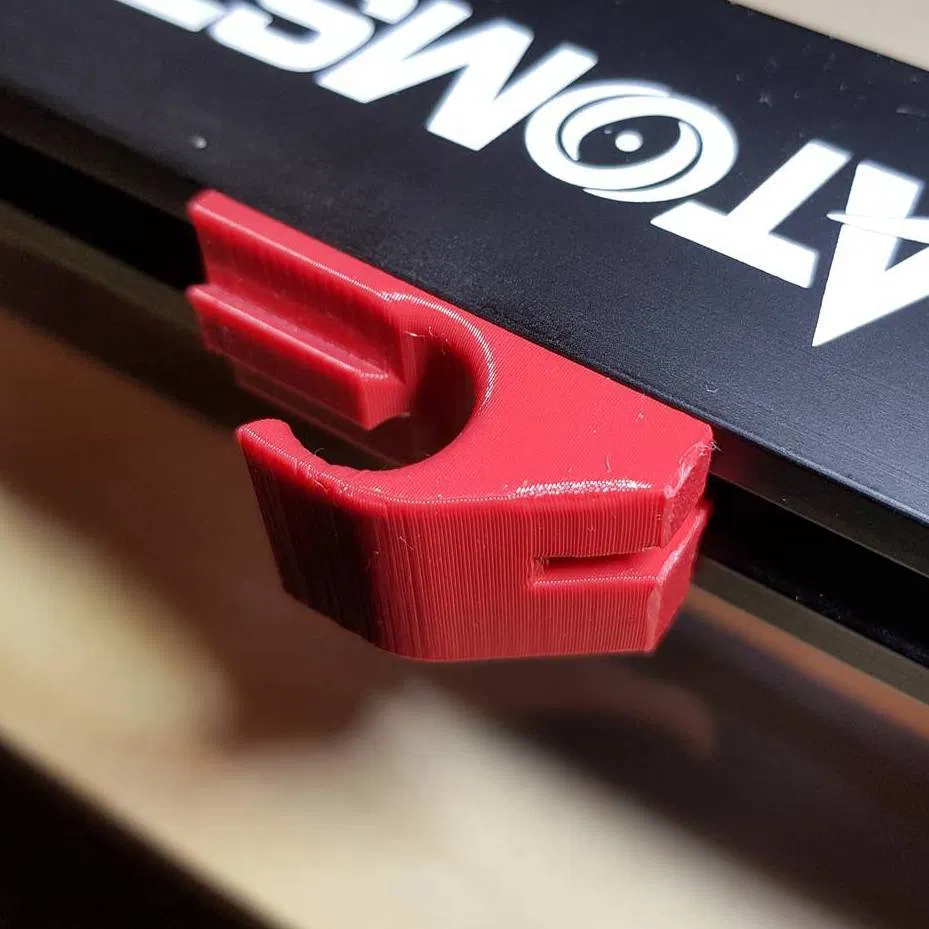

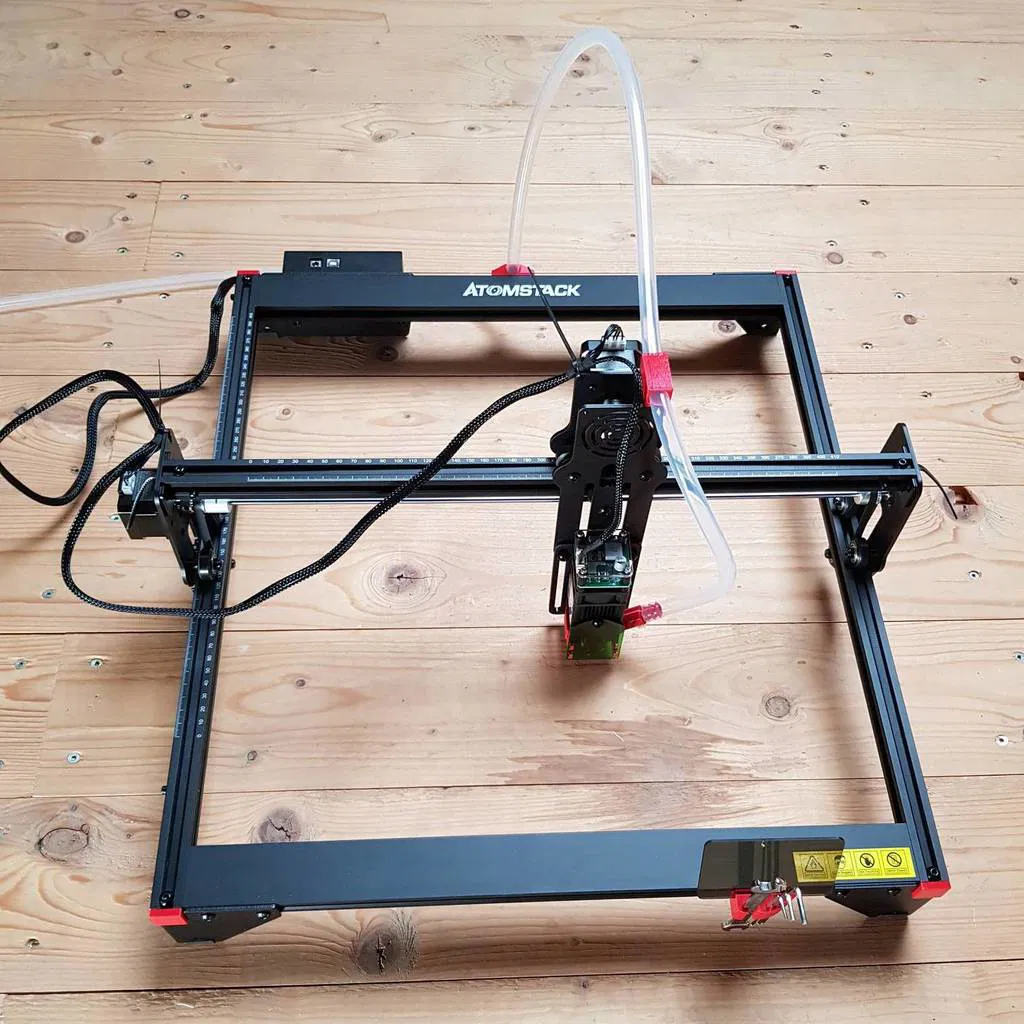

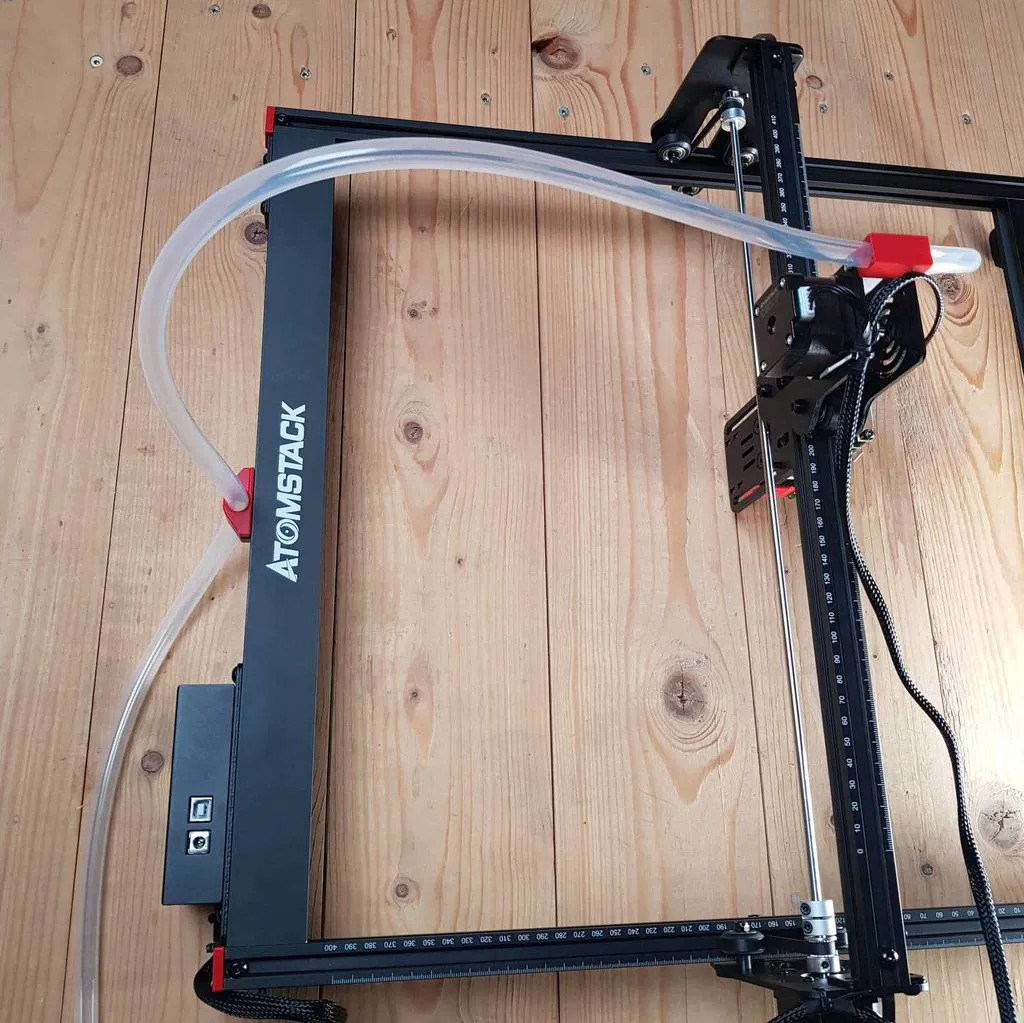

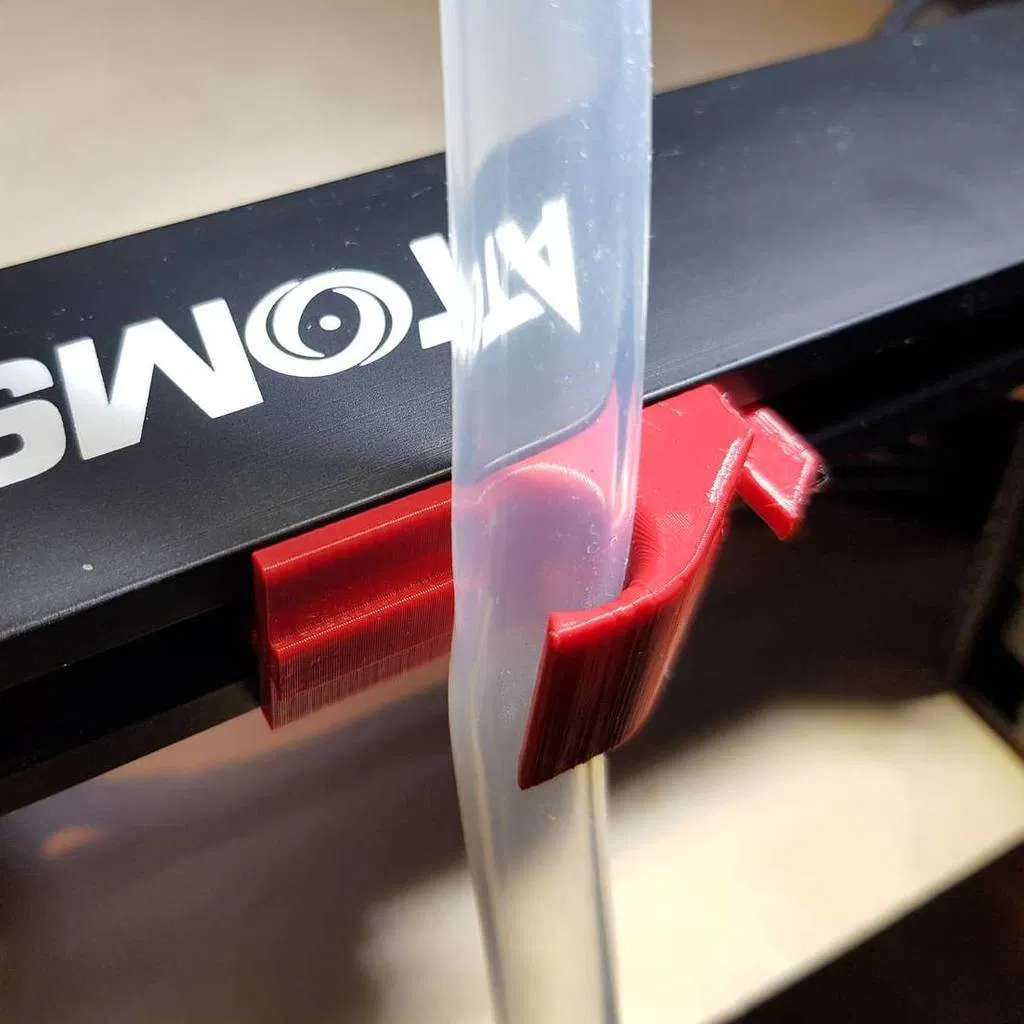

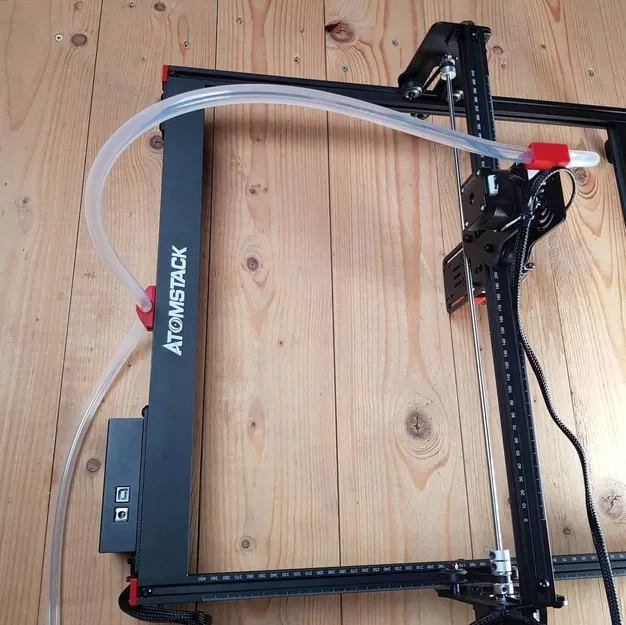

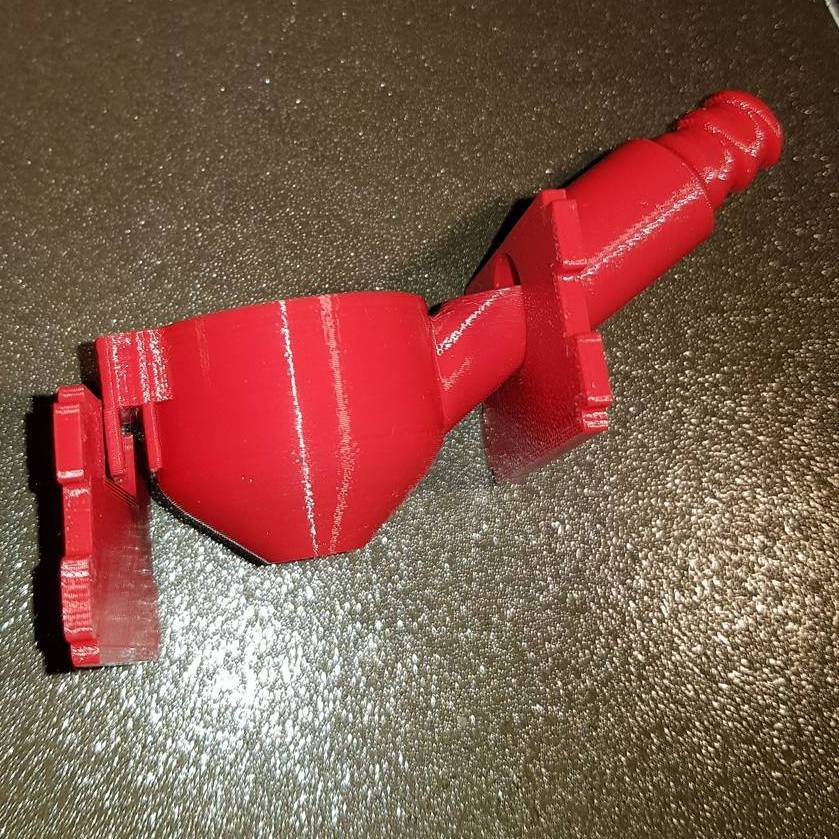

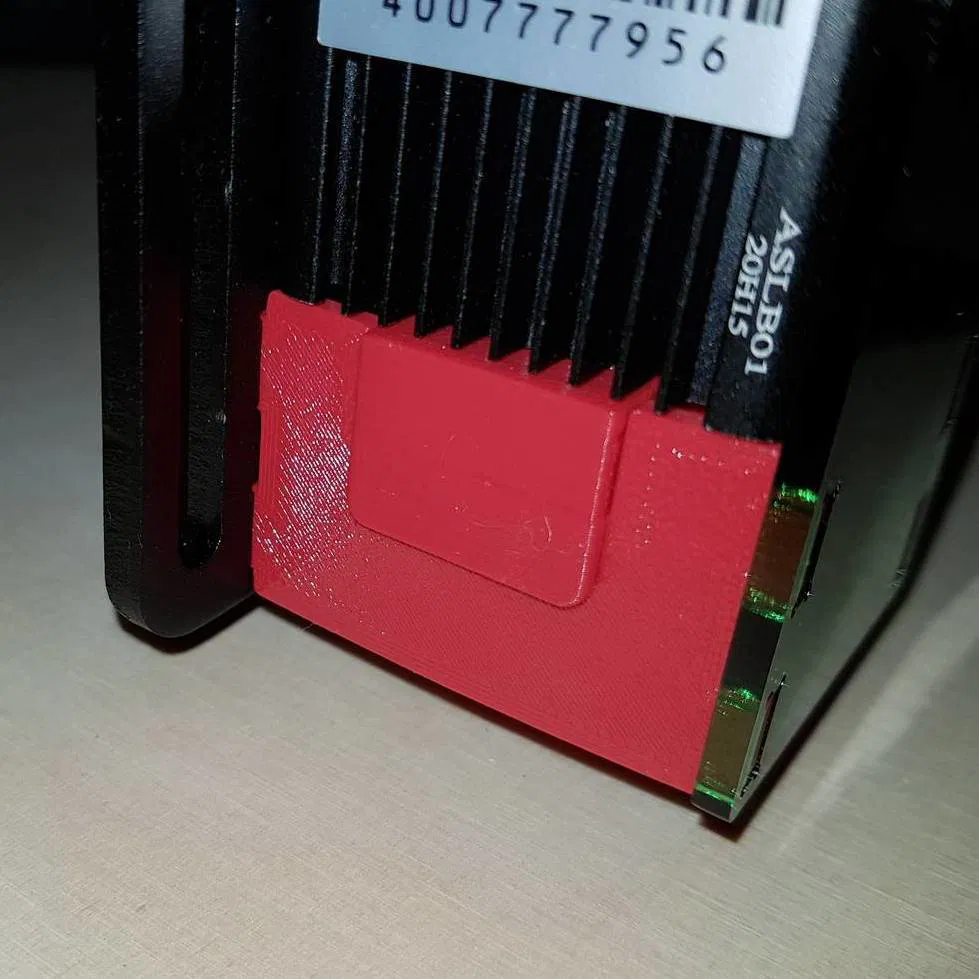

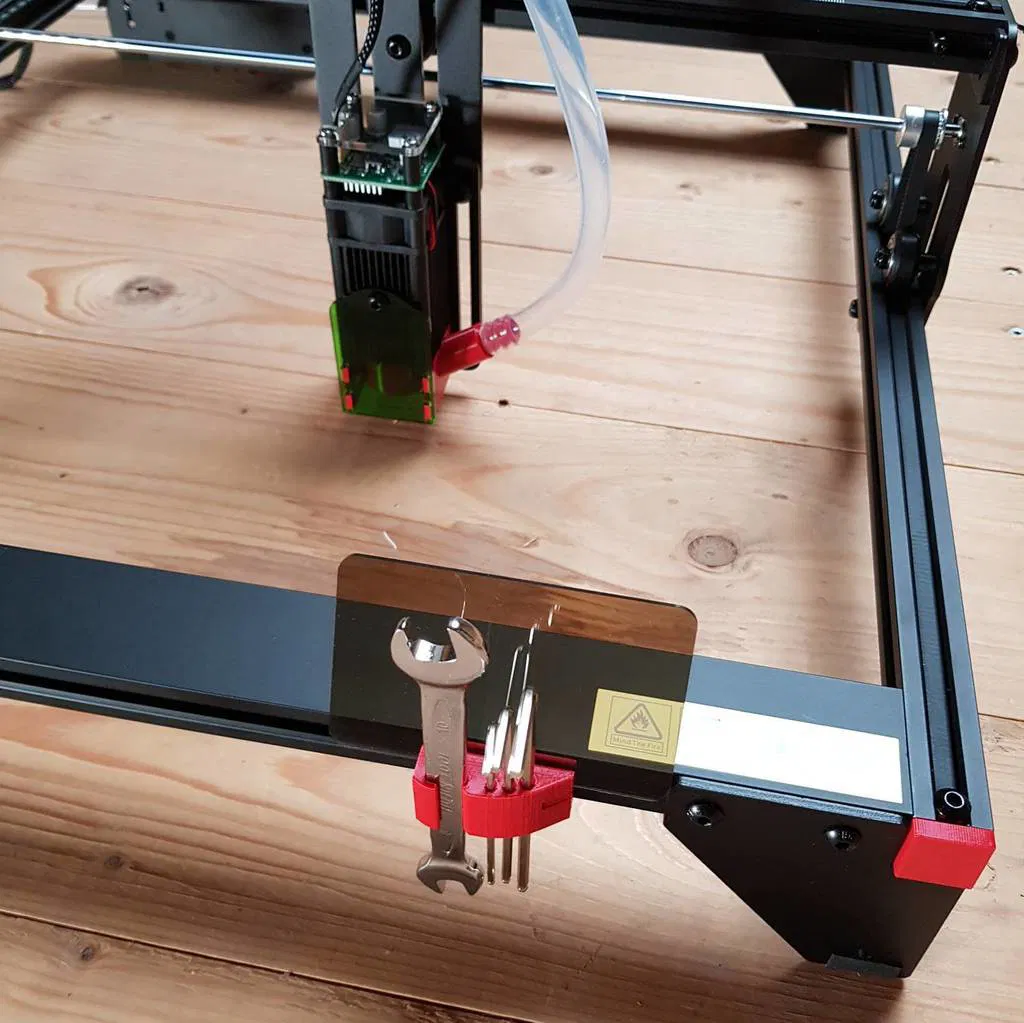

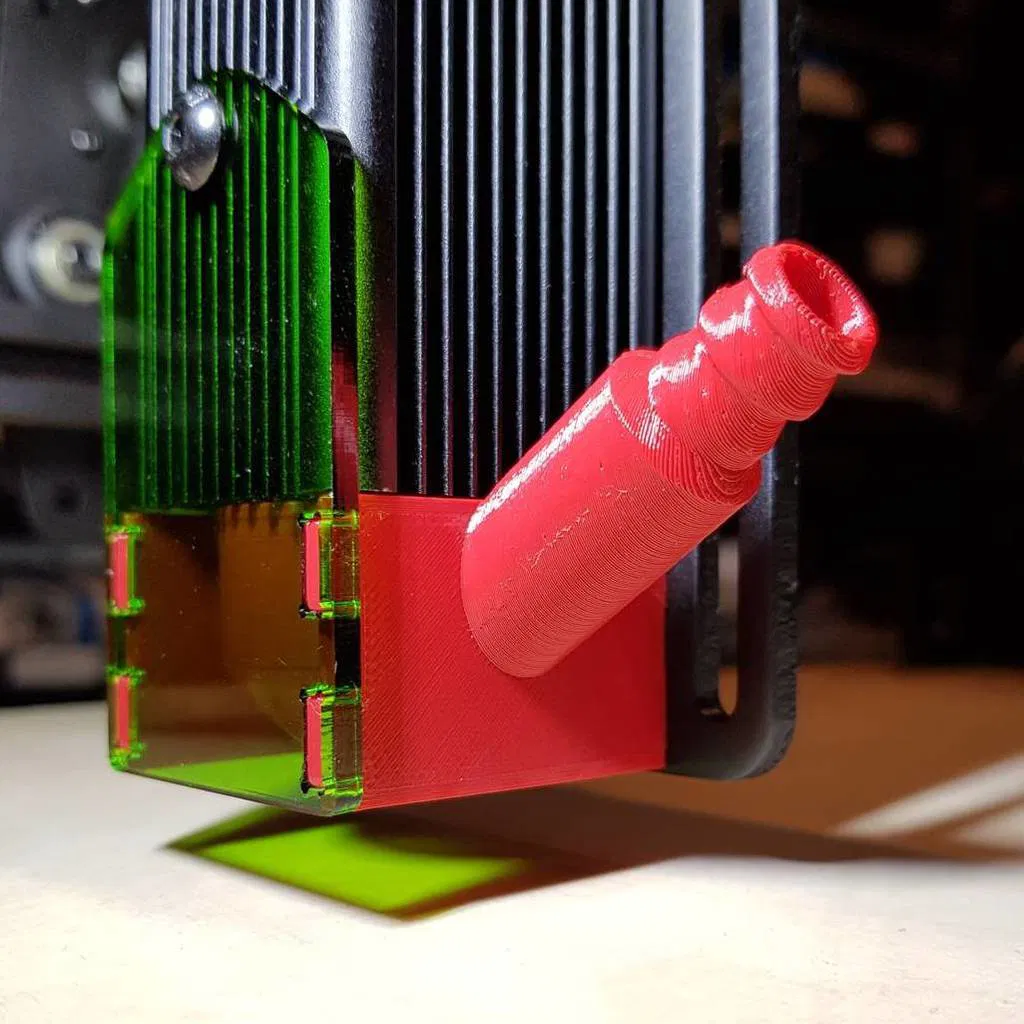

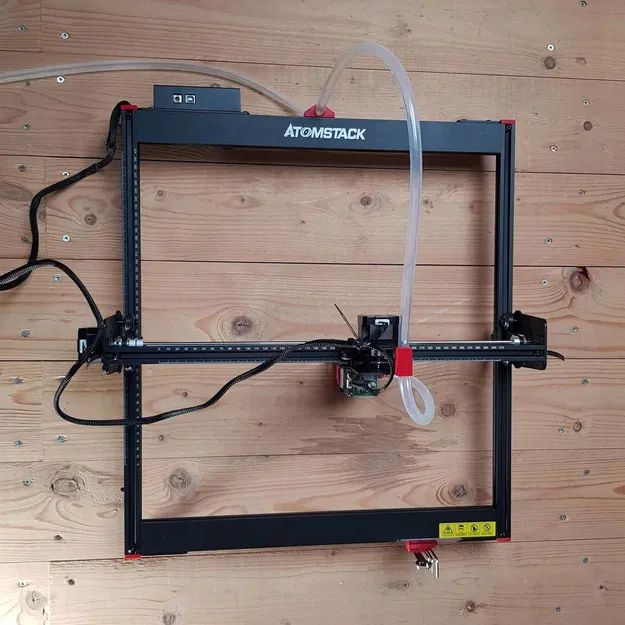

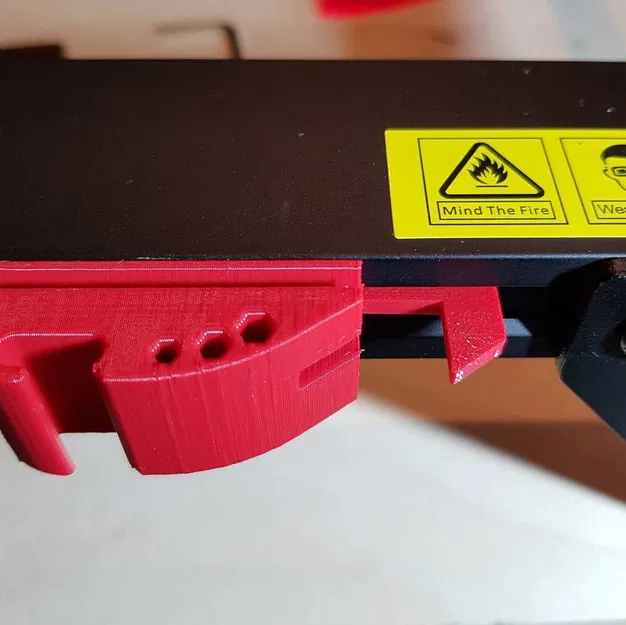

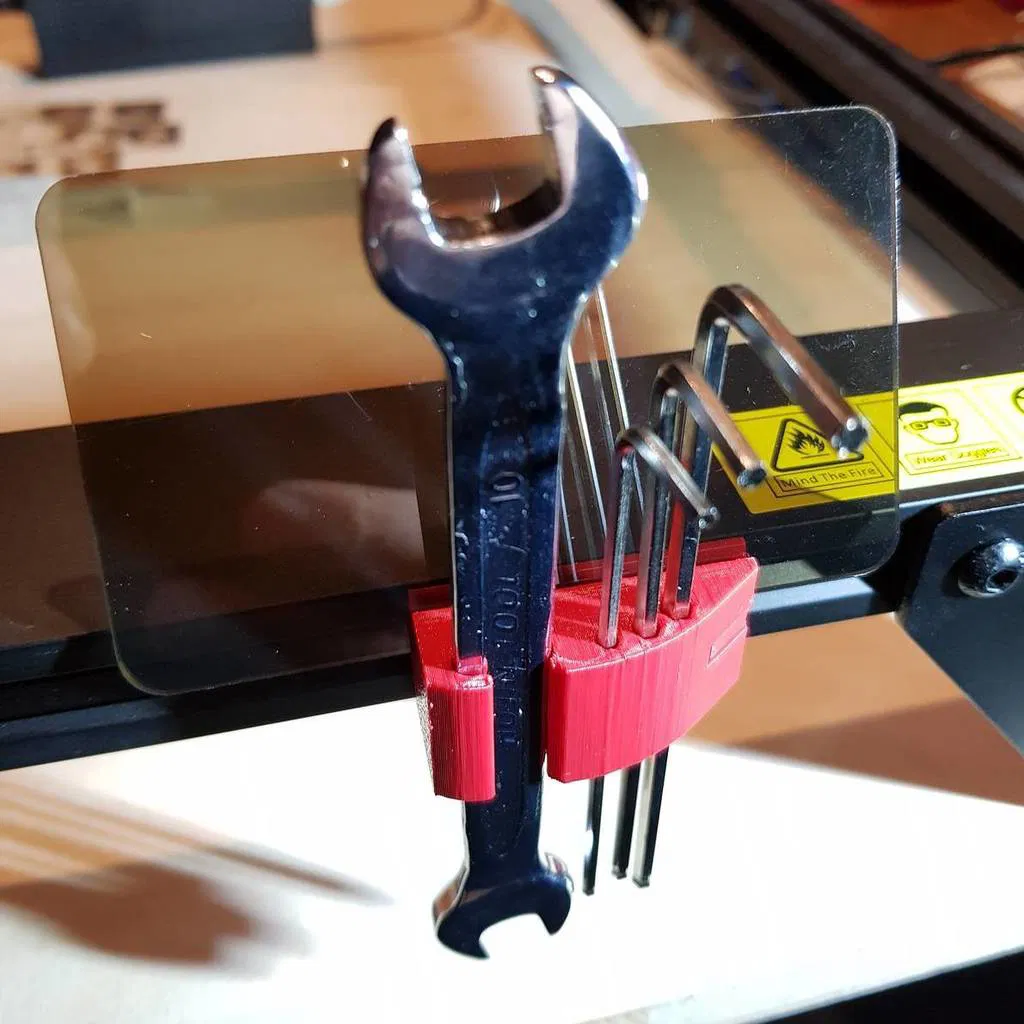

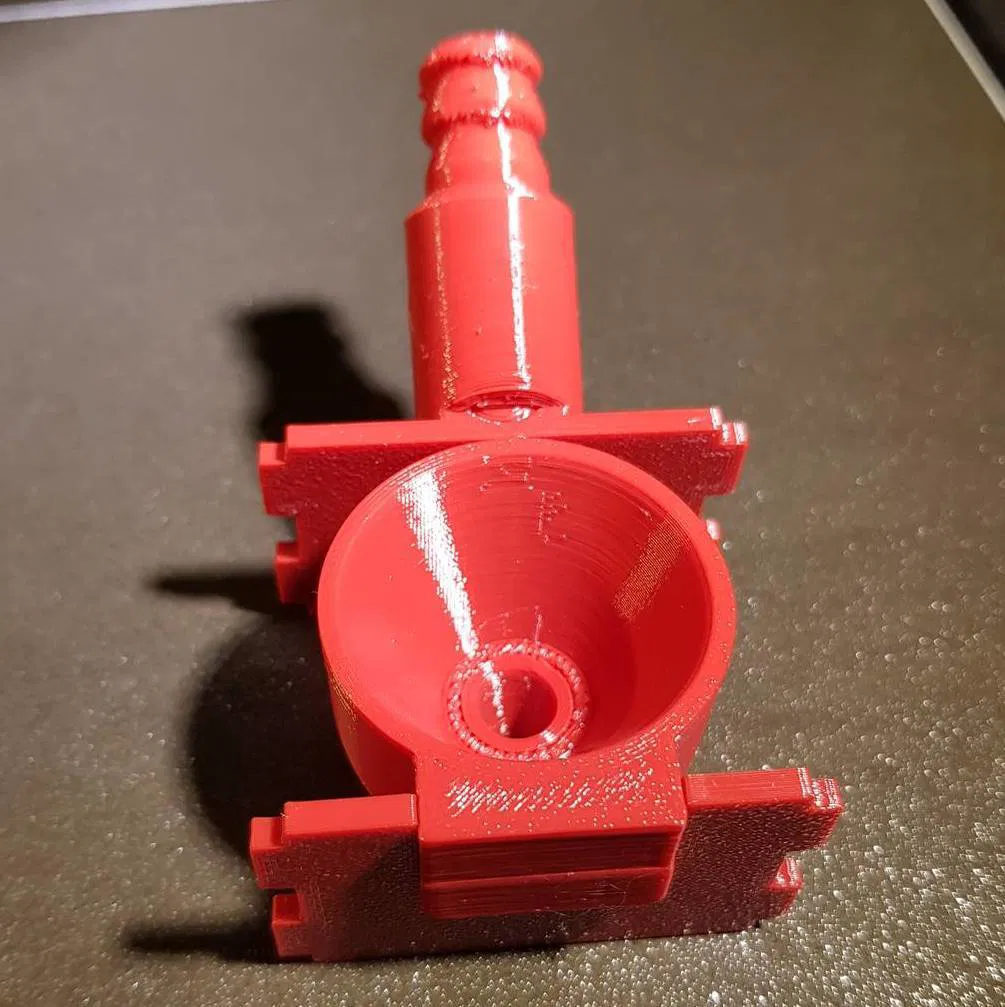

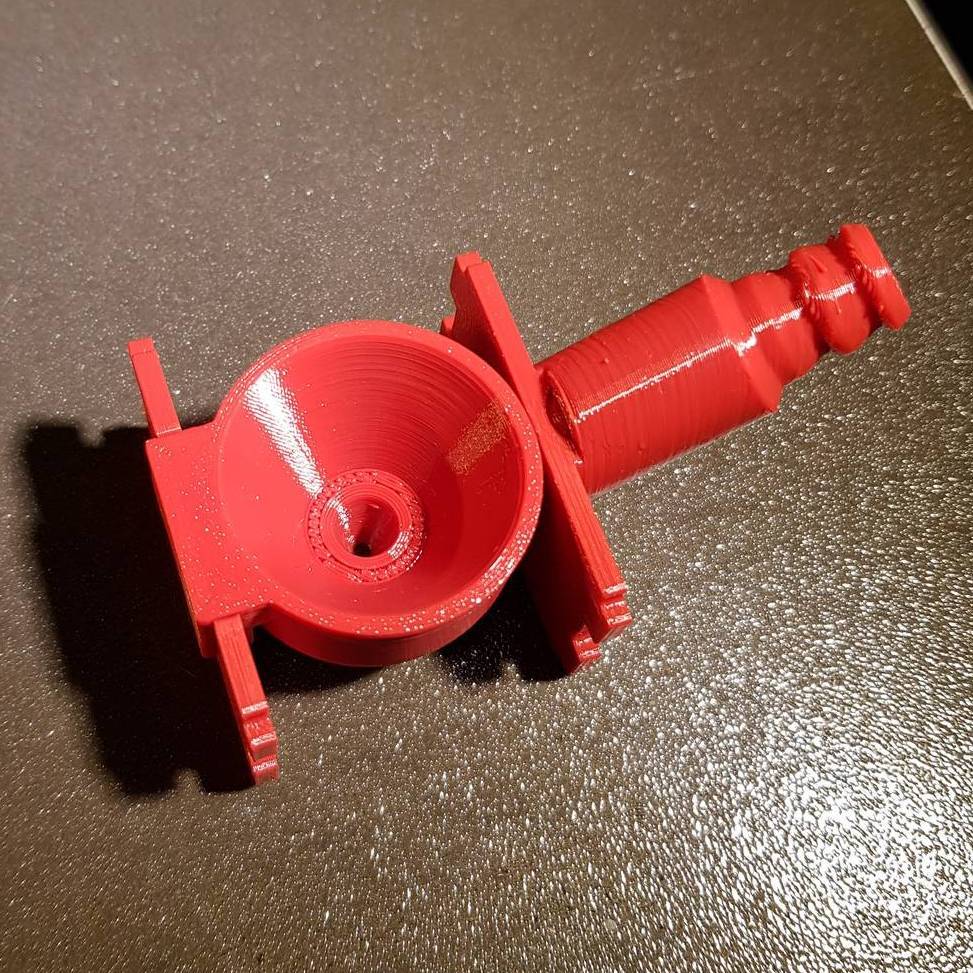

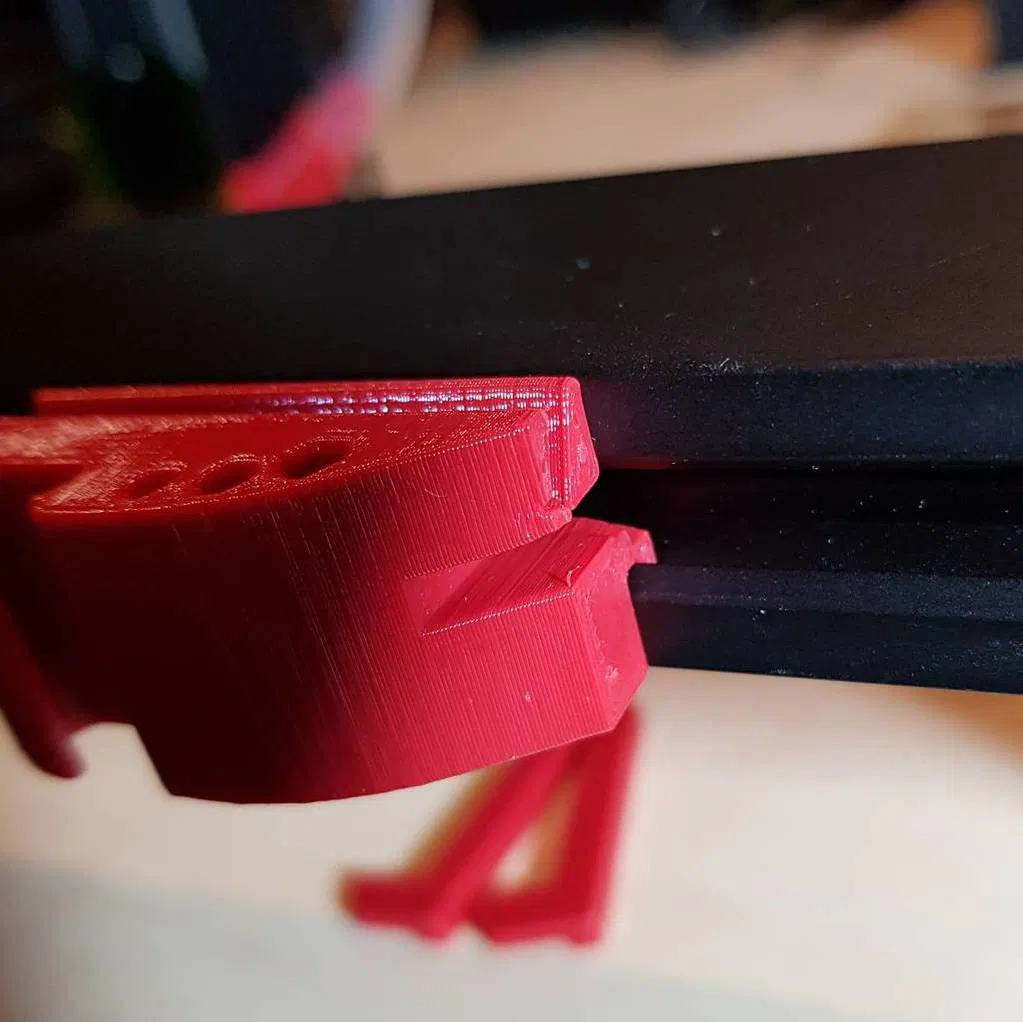

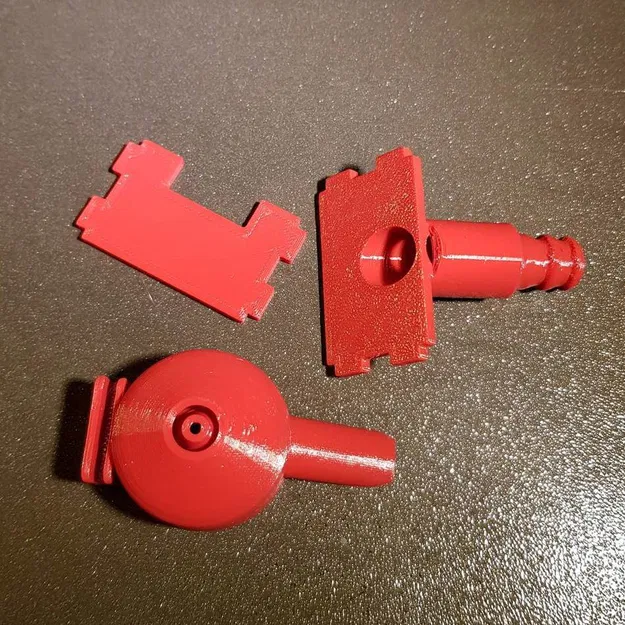

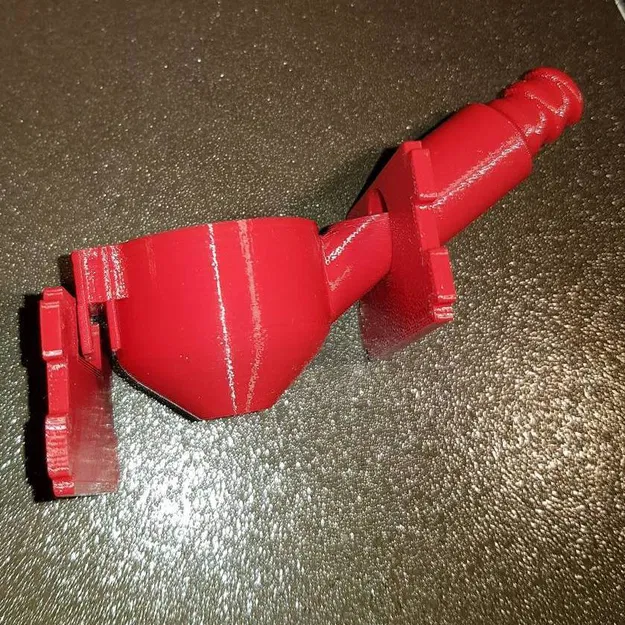

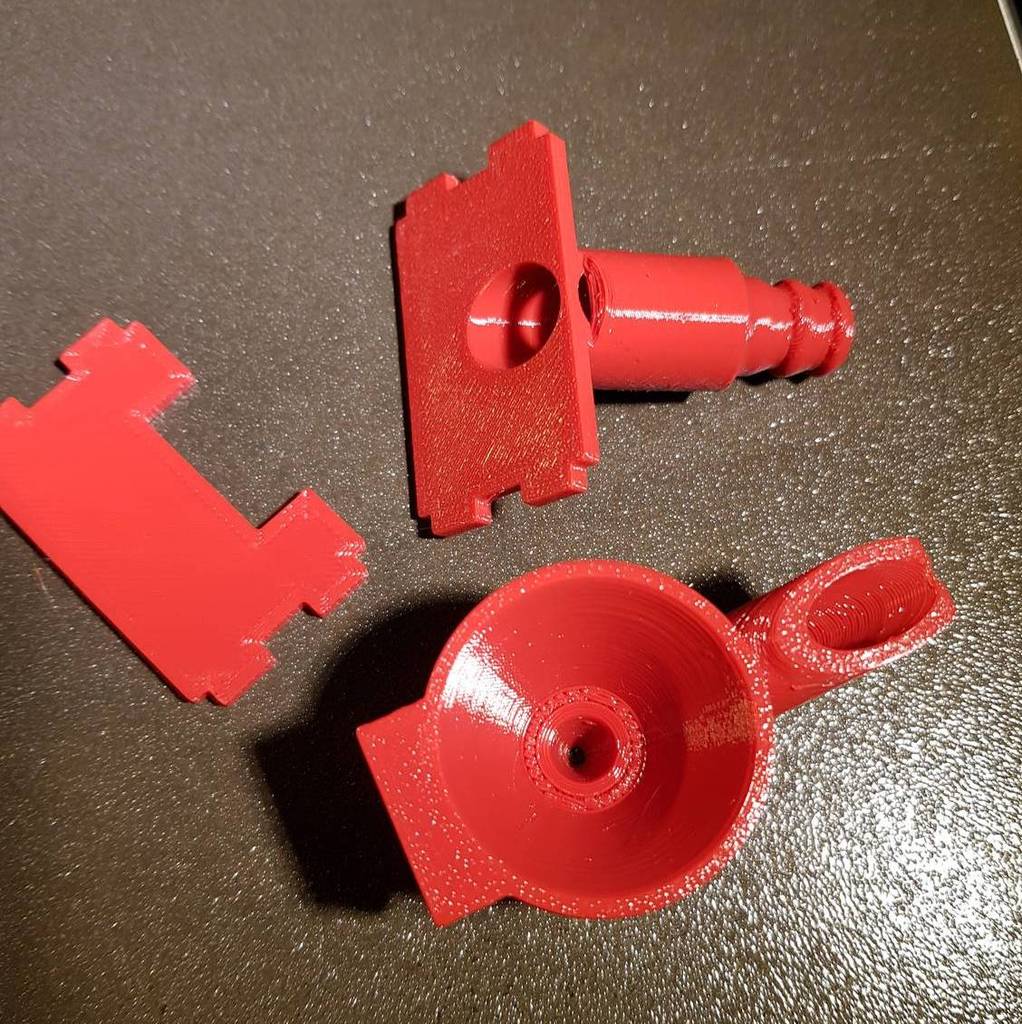

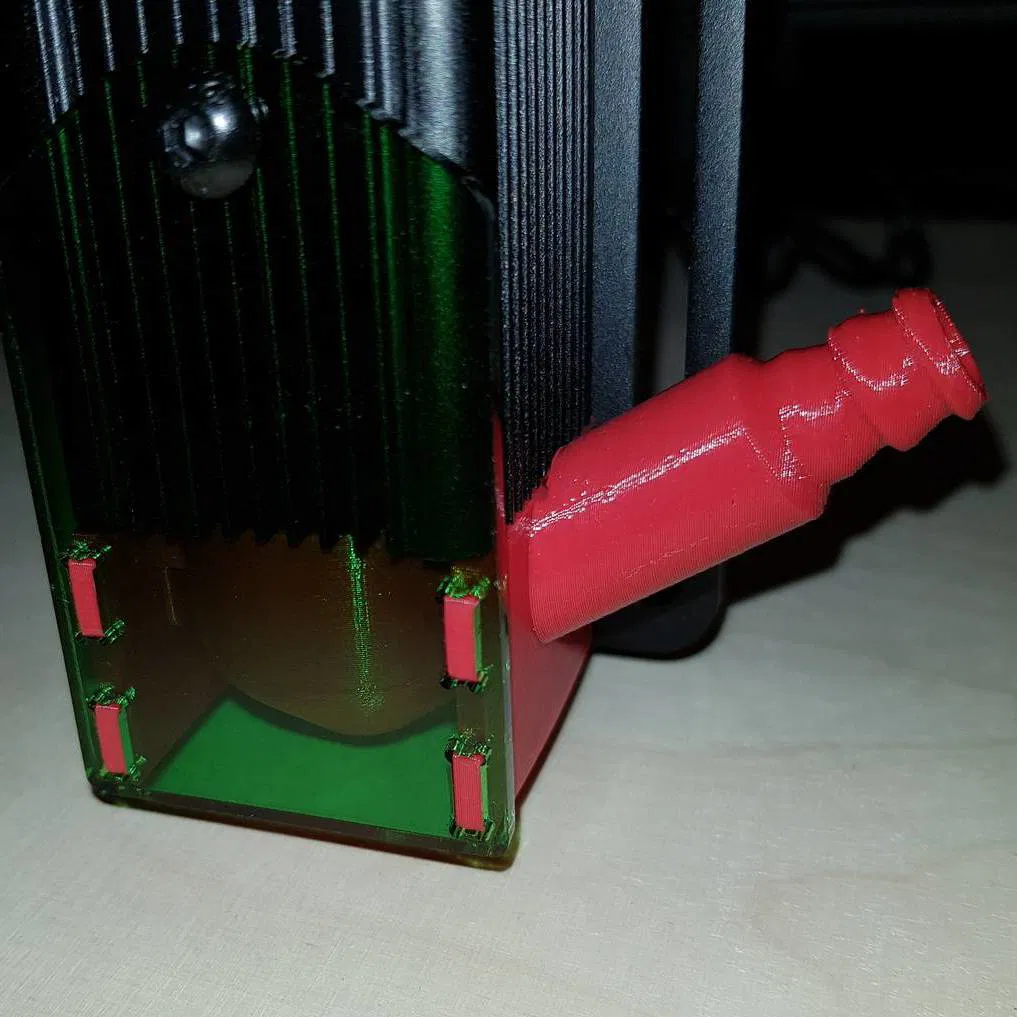

Ở đây mình có thiết kế vài phụ kiện cho máy khắc/cắt laser Atomstack A5. Một bên là bộ Air Assist gắn vừa cho đầu laser, có kèm đế giữ ống silicon và một đế giữ dụng cụ nhỏ.

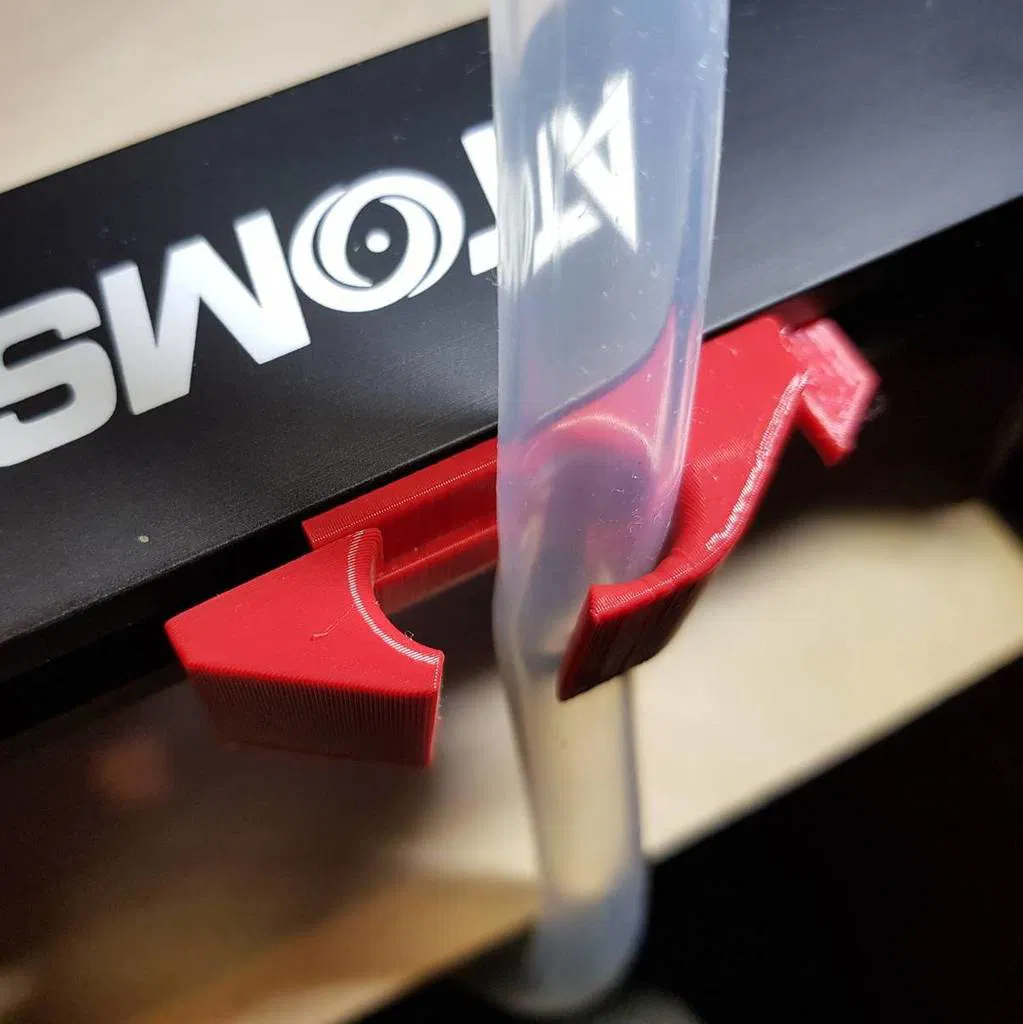

Mình đã dùng loại ống silicon sau (lòng trong 9 mm, ngoài 12 mm)
https://www.amazon.de/dp/B07T12V62M/ref=cm_sw_em_r_mt_dp_J8SKZZMQ065VYZ8YCQ2X?_encoding=UTF8&psc=1
Máy nén khí
https://www.thingiverse.com/thing:4753402

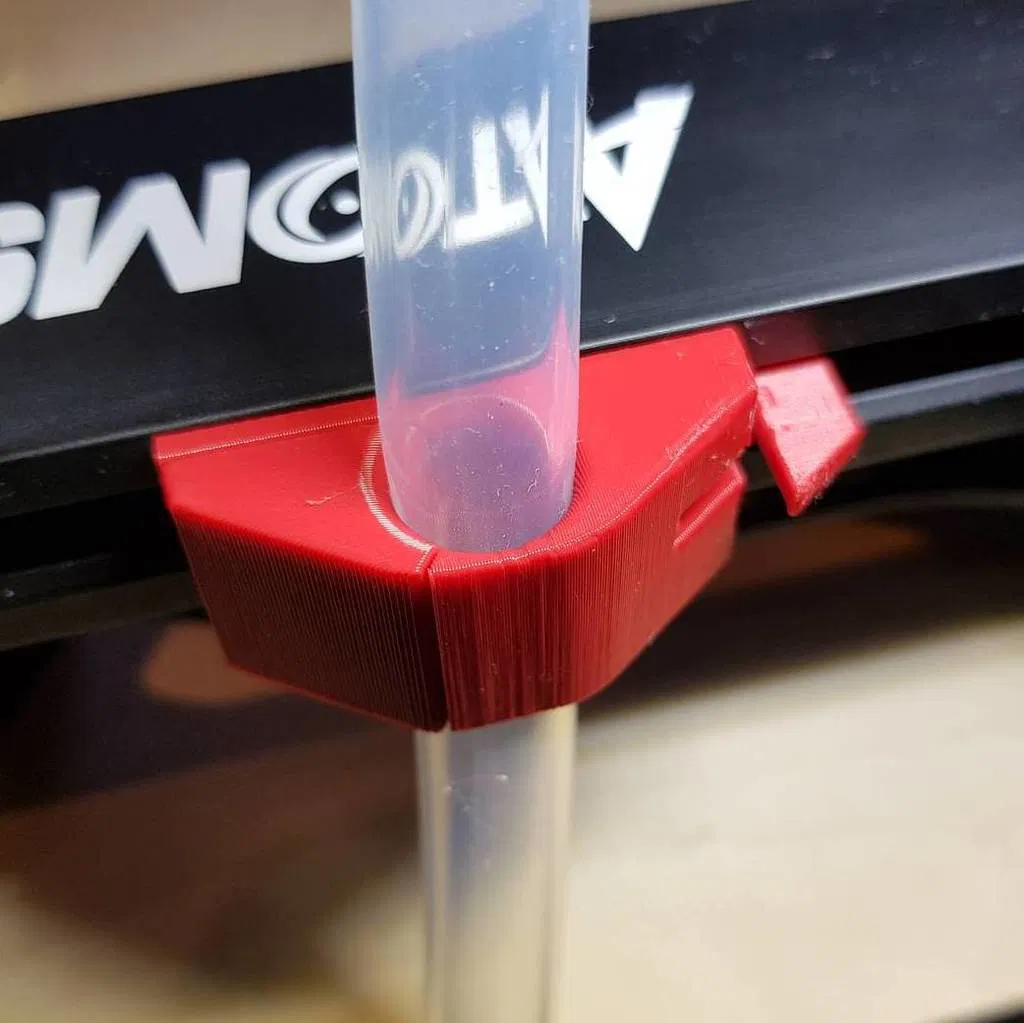

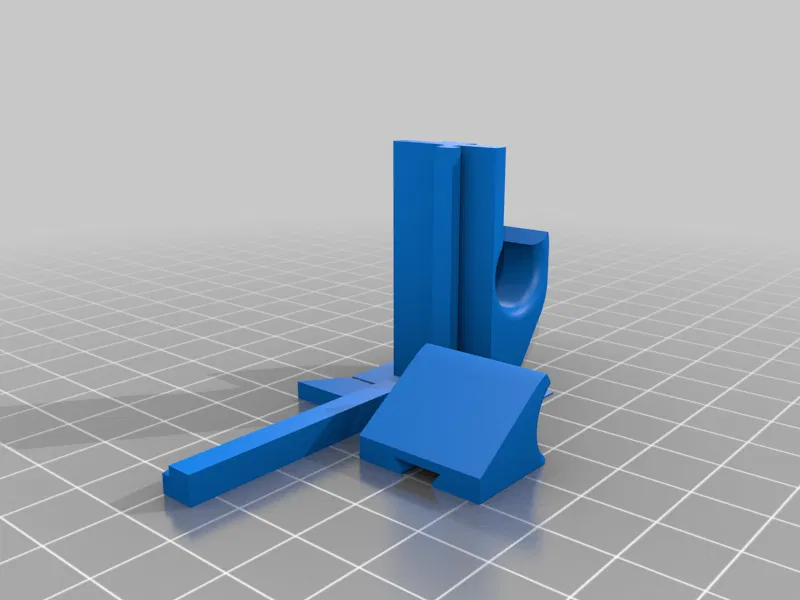

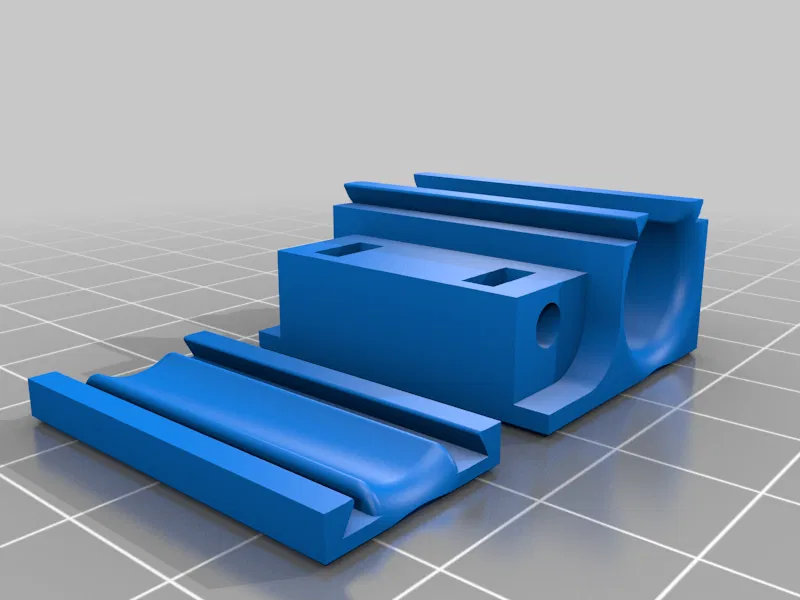

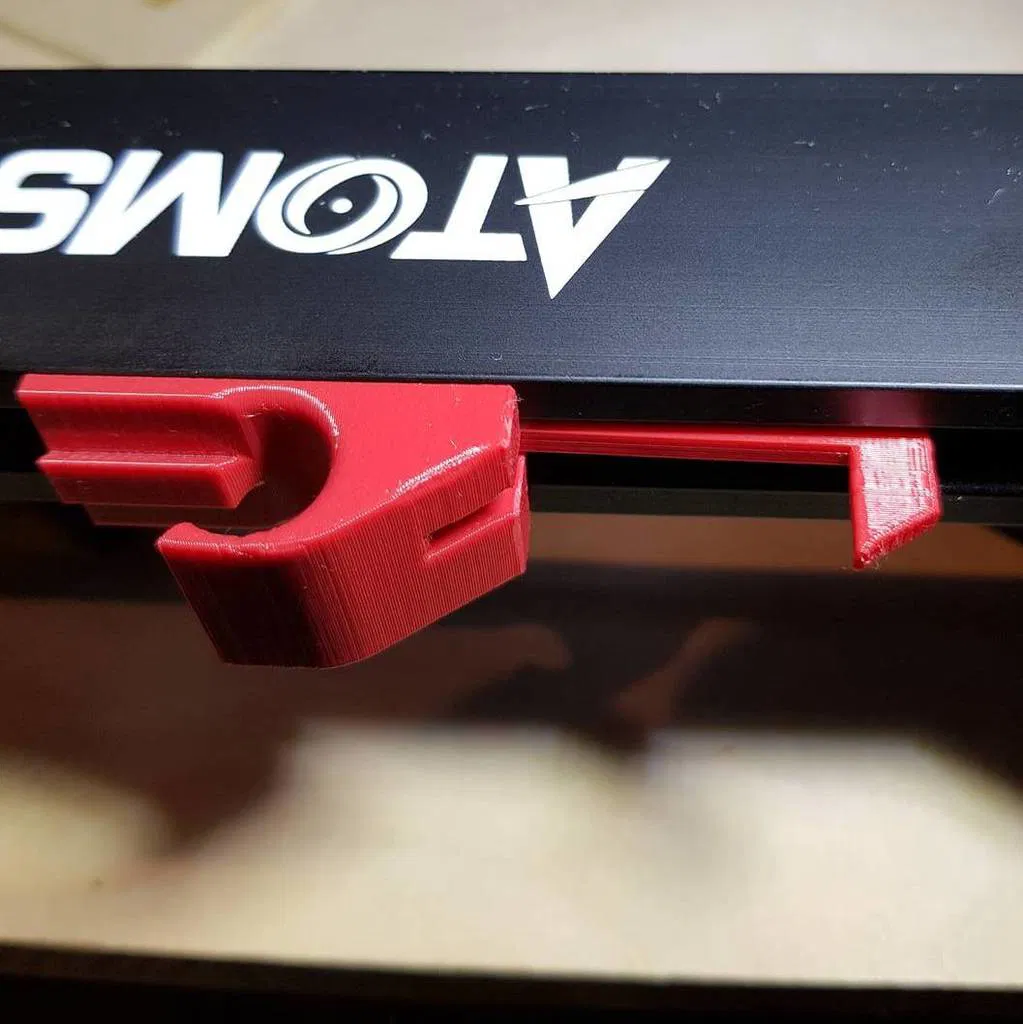

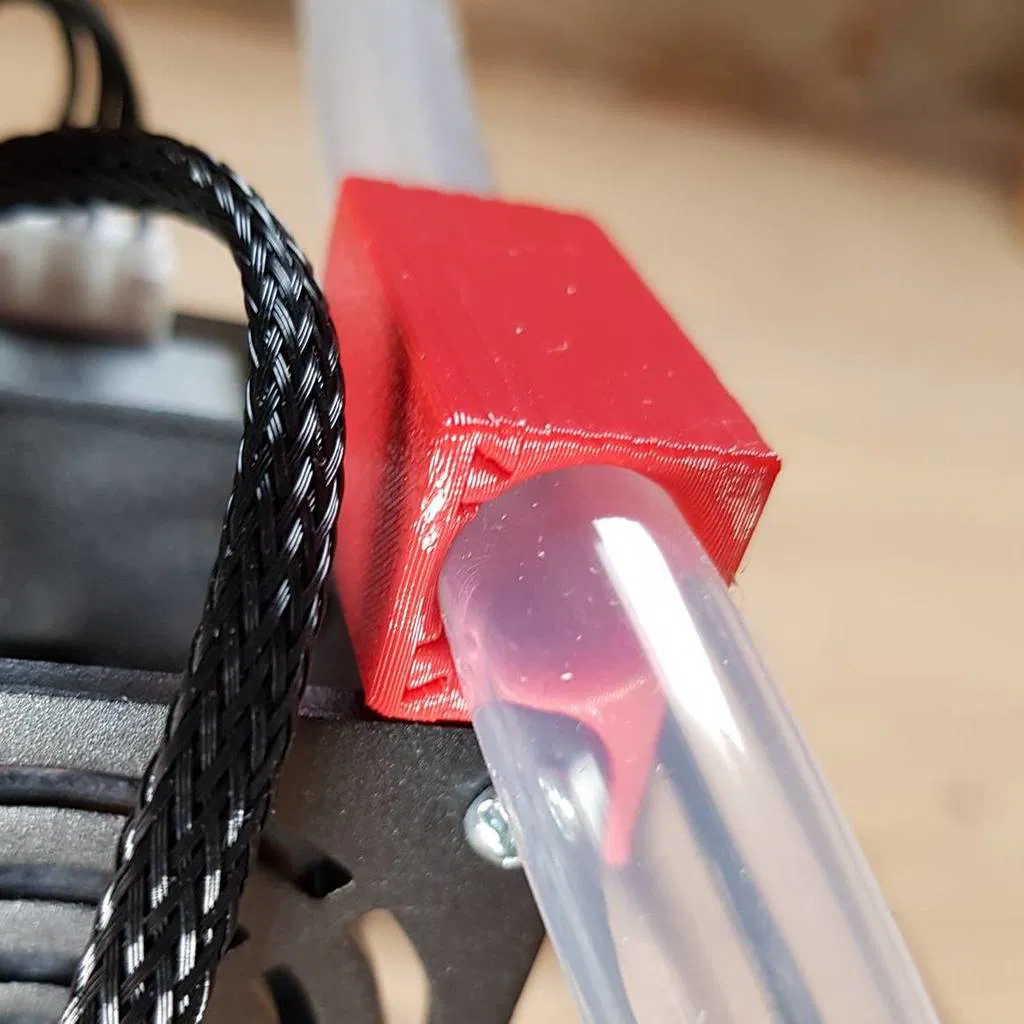

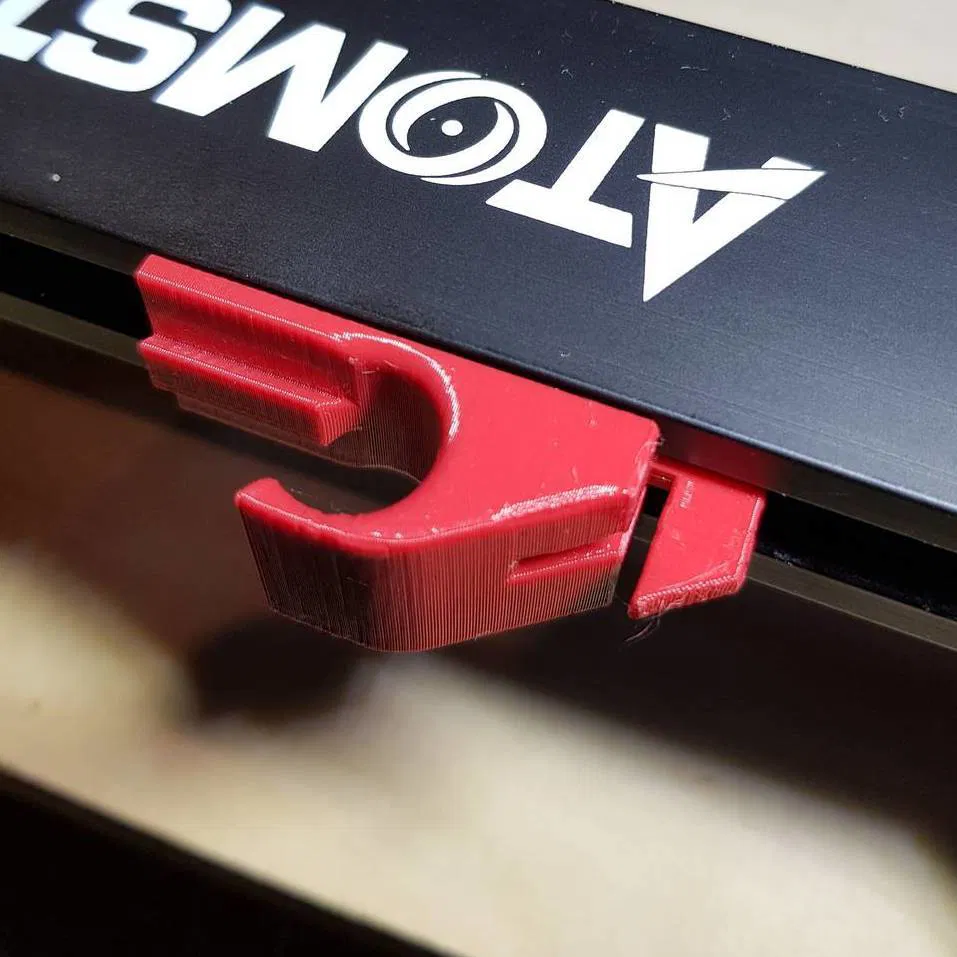

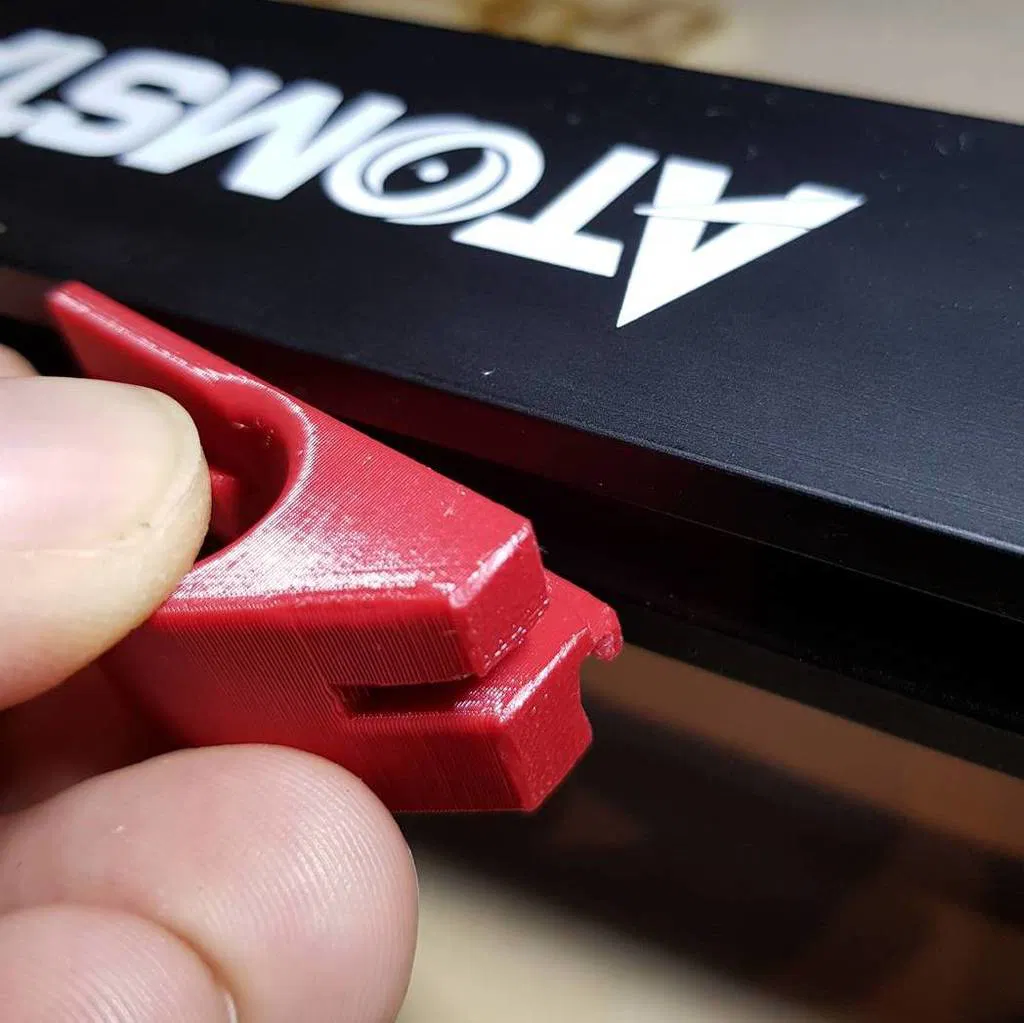

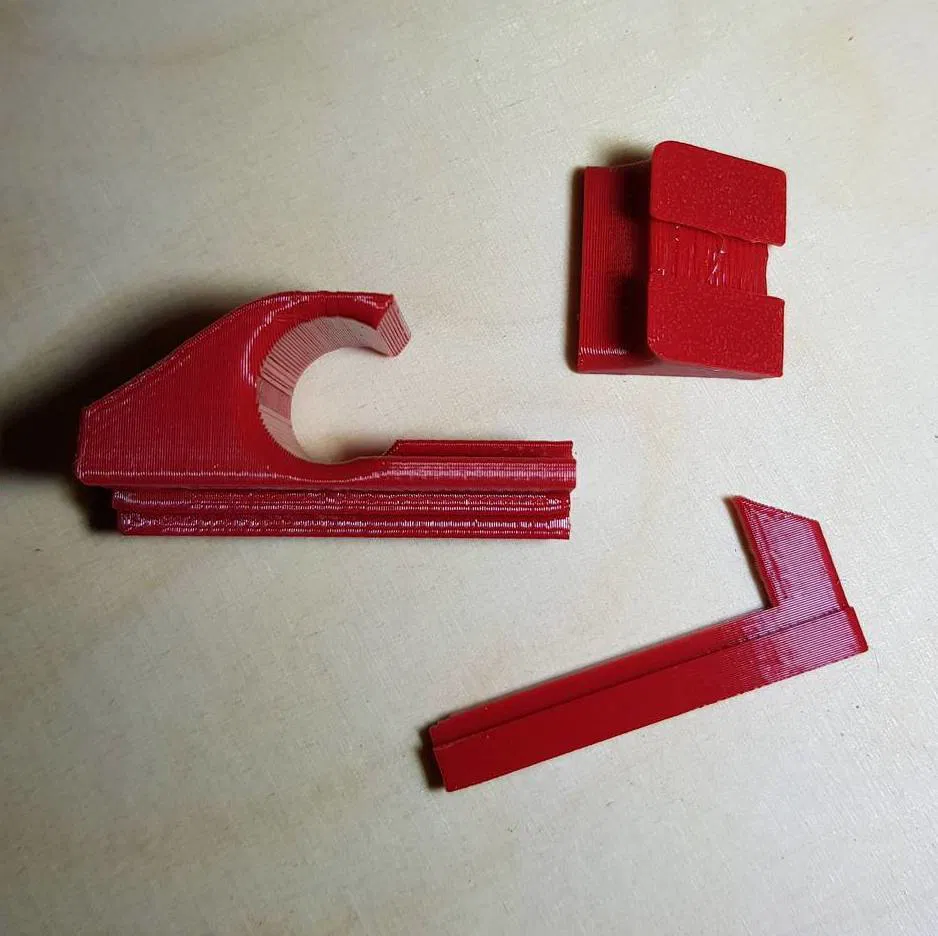

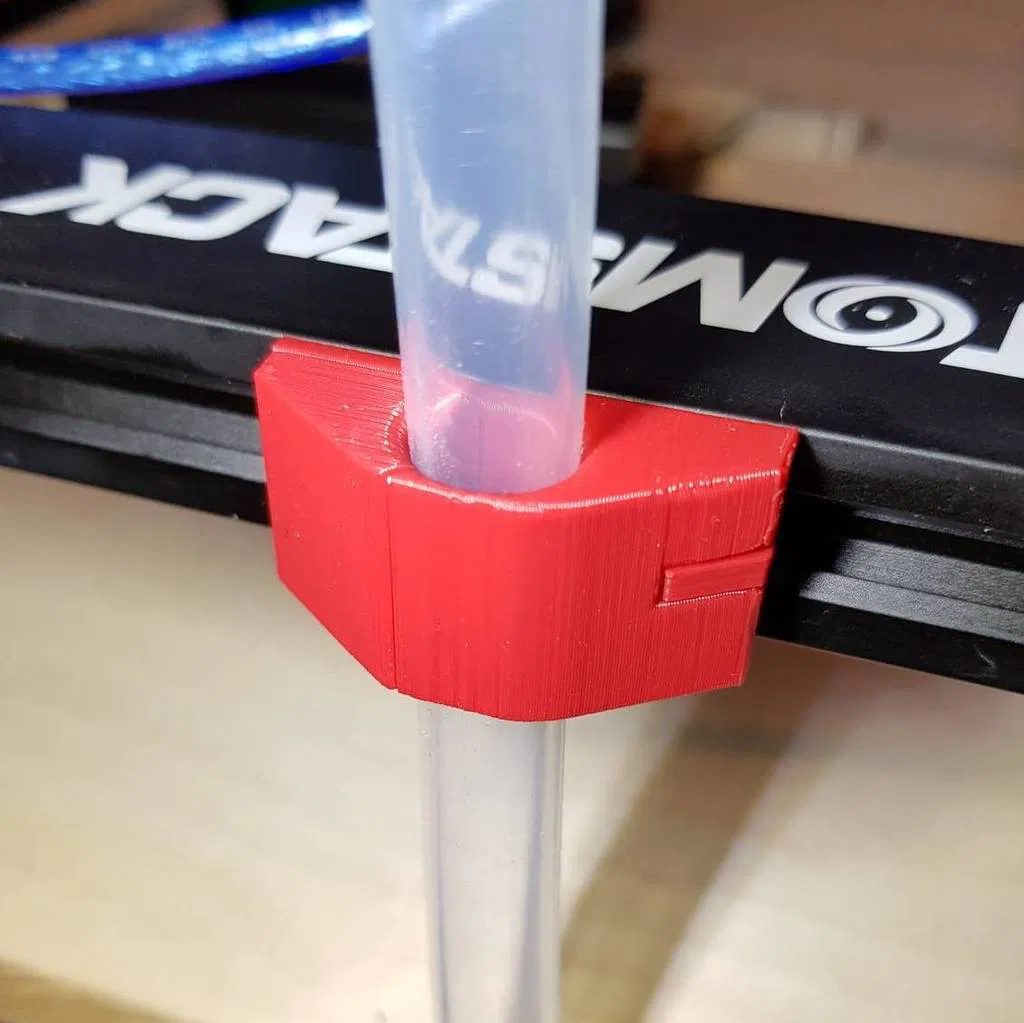

Giá đỡ ống (tube support) 1 cần 2 ốc và đai ốc M3x10

Hướng dẫn in

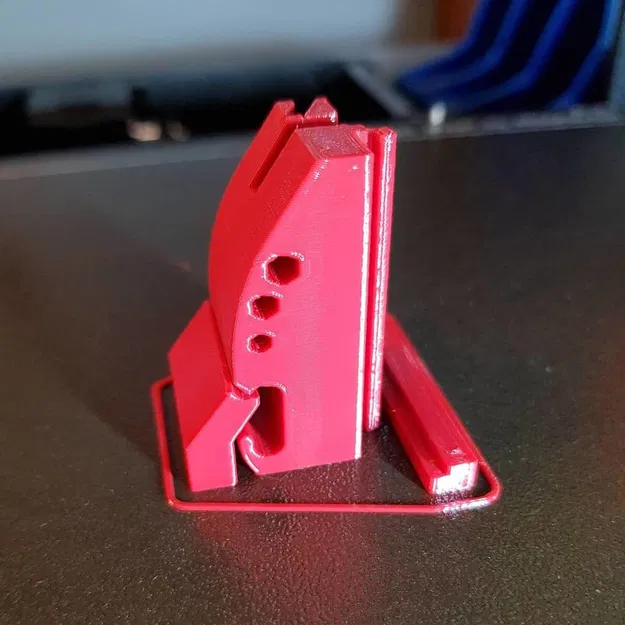

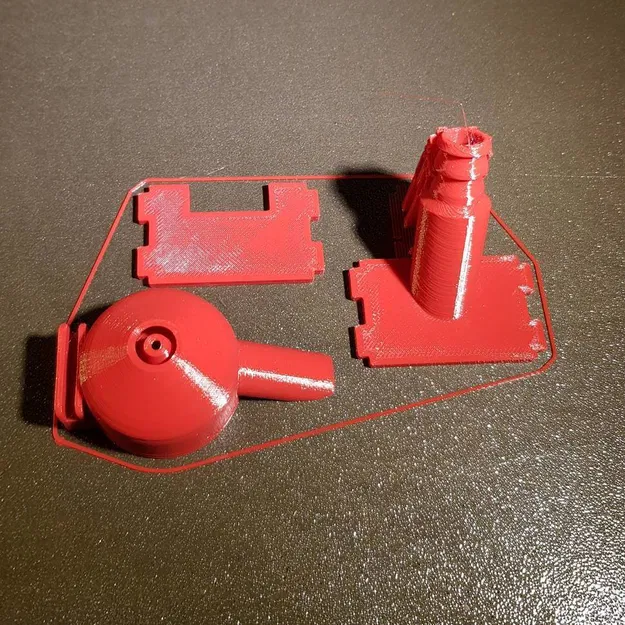

Mình đã dùng cài đặt khác nhau cho các bộ phận khác nhau. Một số có hỗ trợ tích hợp, hoặc có thể in hoàn toàn không cần hỗ trợ. Một số khác cần hỗ trợ tối thiểu.
Quan trọng: Mình đã in tất cả các bộ phận với hệ số đùn là 0,94, sợi PETG đã sử dụng là sản phẩm không có thương hiệu và đẩy ra hơi nhiều. Mình đã tạo ra các khe hở 0,06 mm (một số khu vực lớn hơn một chút) và có thể đẩy tất cả các bộ phận vào với nhau một cách chặt chẽ để chúng tự giữ. Mình hy vọng các bạn có thể xử lý được các khe hở nhỏ và máy in của bạn được cân chỉnh chính xác.
