Anycubic Kobra+ Giá Đỡ Cuộn Dây Top Mount Single Spool II v2 (Cho Direct Drive)

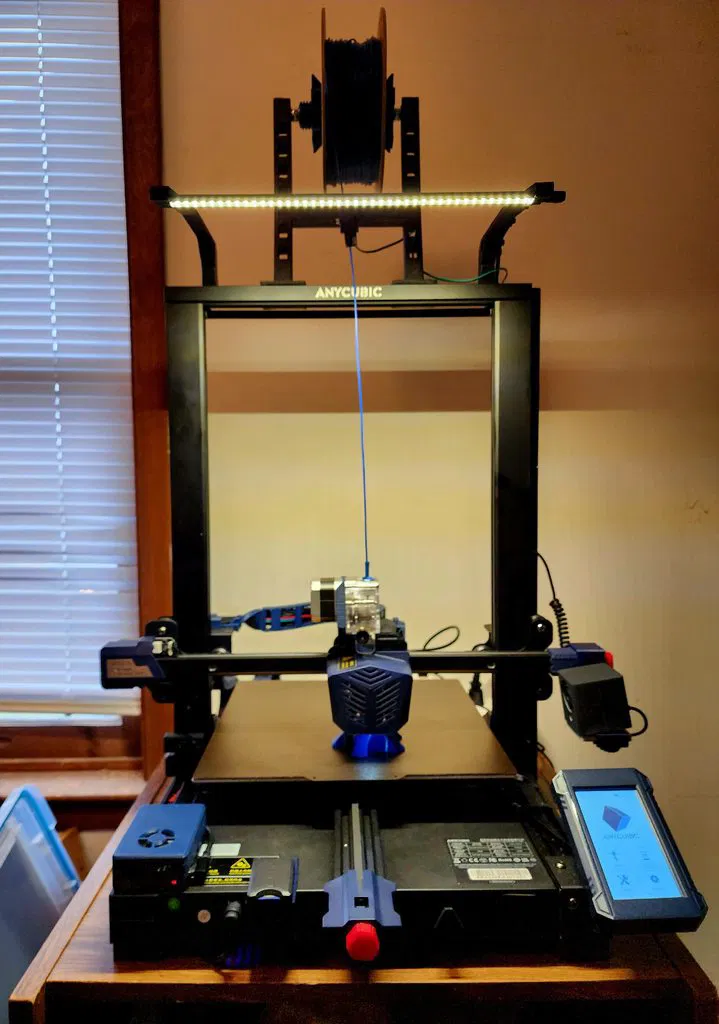

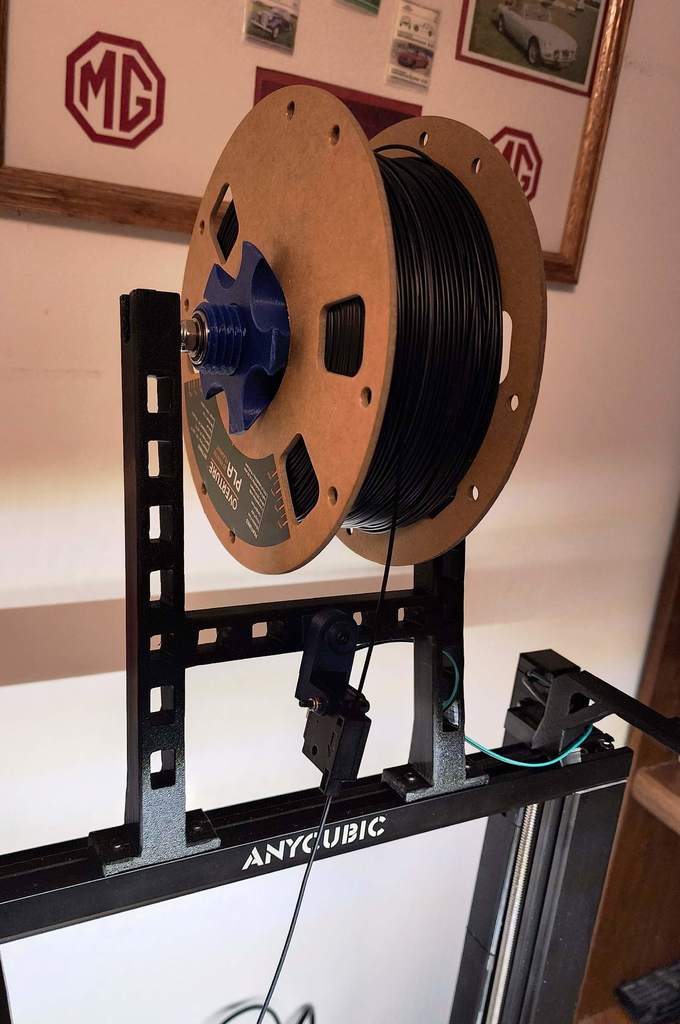

Tui quyết định là mình cần cái chỗ để cuộn dây cước (spool holder) gắn trên đỉnh để cấp dây cho cái bộ chuyển đổi pseudo-direct drive mà tui chế cho con Kobra Plus của tui. Tui cũng muốn cái chỗ gắn cuộn dây cước này có thể gắn thêm phụ kiện nữa. Đây là kết quả cuối cùng.

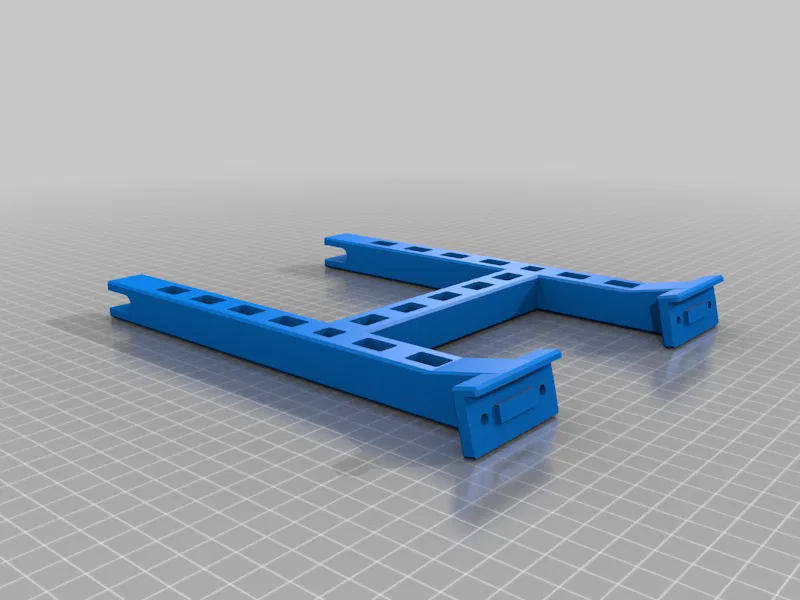

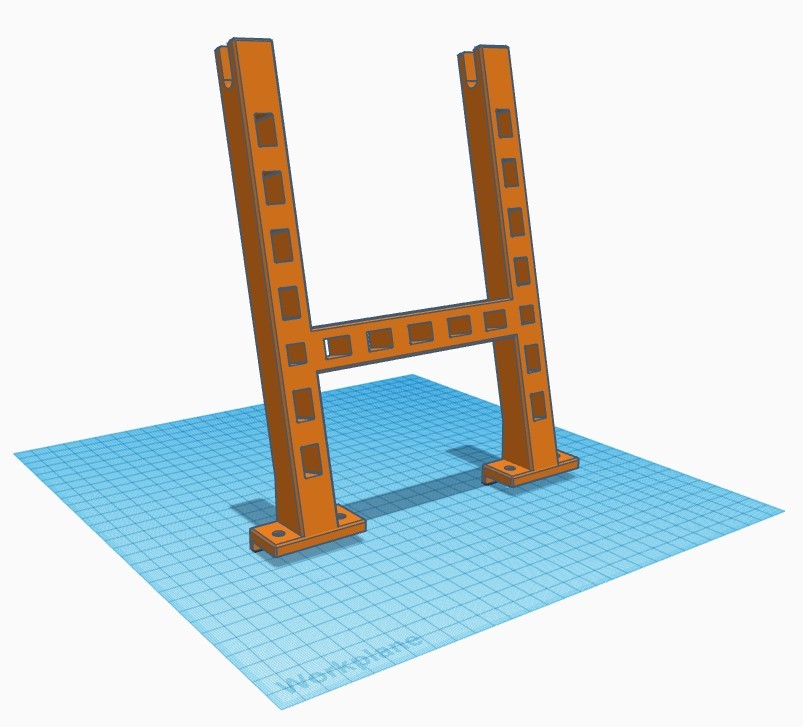

Chỗ gắn cuộn dây cước này thiết kế đơn giản thôi. Nó nghiêng về phía sau khoảng 14 độ để canh chỉnh chỗ dây cước đi ra khỏi cuộn cho tốt hơn. Tui thiết kế để xài 4 con ốc 3mm và 4 con T-nut trượt để khỏi phải tháo cái khung phía trên ra khi gắn cái chỗ giữ này.

Bộ ốc 3mm: https://amzn.to/3vLuEFT

T-Nut trượt: https://amzn.to/4bnbkiP

Chỗ giữ cuộn dây cước phía trên này cũng nên tương thích với bất kỳ khung máy nào dùng thanh nhôm có rãnh, với rãnh hướng lên trên rộng 20mm.

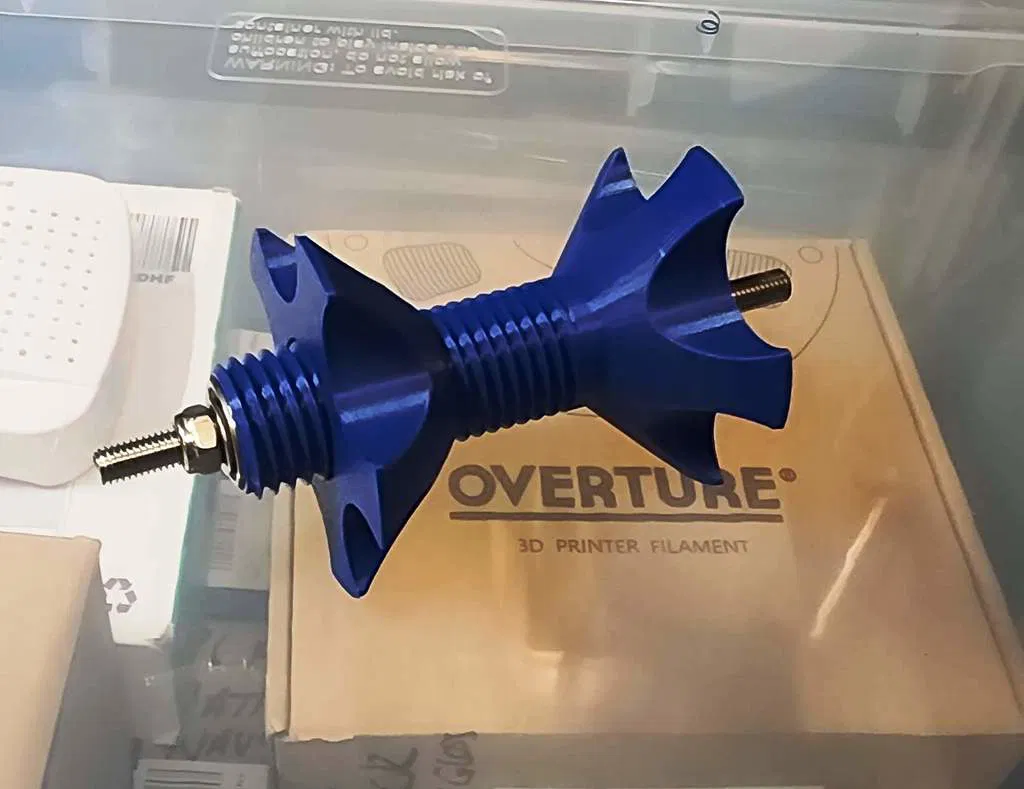

Chỗ giữ cuộn dây cước này được lấy từ Ulices AH (https://www.thingiverse.com/hasecilu) và bạn có thể tìm thấy ở đây: https://www.thingiverse.com/thing:5066264 (bạn chỉ cần phần SpoolHolder-Holder & SpoolHolder-SpoolNut). Bạn cần tìm một đoạn thanh ren M8 dài 160mm (với bước ren 1.25mm), hai bộ vòng bi 608, hai con đai ốc chặn 8mm và hai vòng đệm 8mm.

Bộ ốc 3mm: https://amzn.to/3Of7jmw

< Một tính năng vô tình hữu ích mà tui phát hiện ra là nếu bạn siết vừa phải con đai ốc chặn, nó sẽ tạo ra một lực ép vừa đủ để chỗ giữ cuộn dây cước không quay tự do 100%, tạo ra một cái phanh nhẹ nhàng giúp dây cước không bị tuột ra quá nhanh do chuyển động của đầu in.

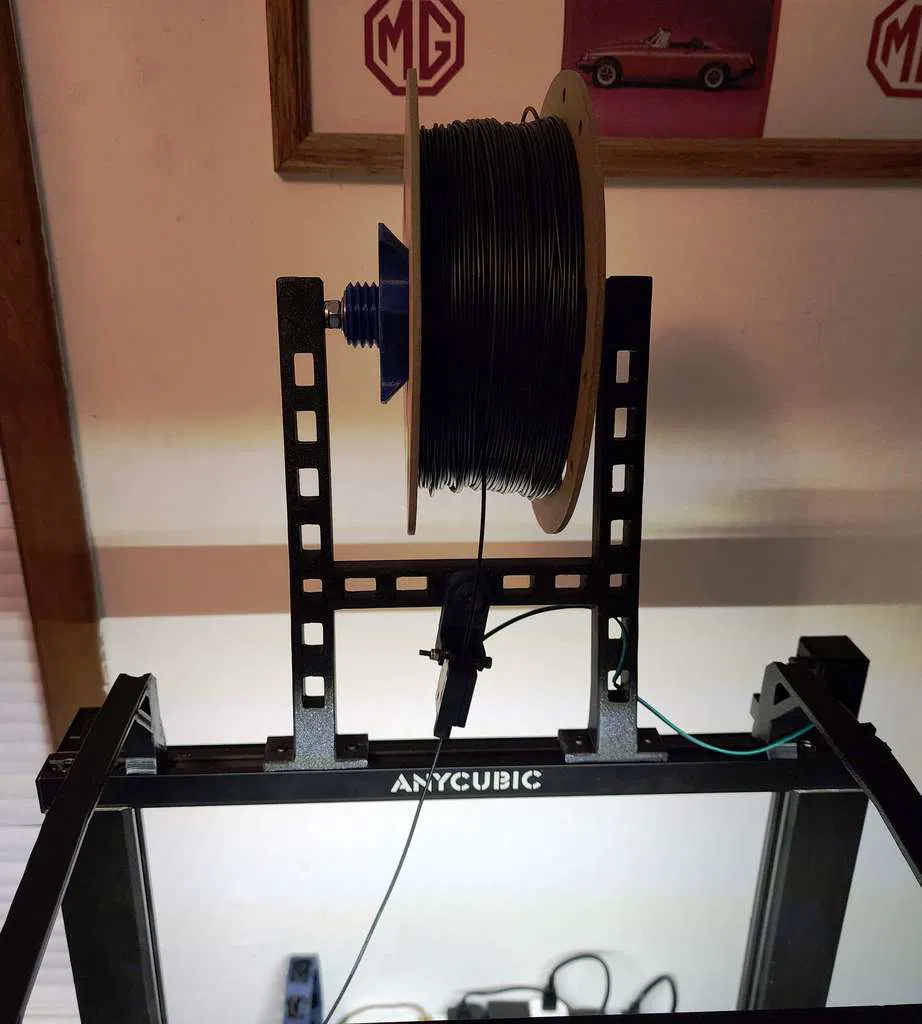

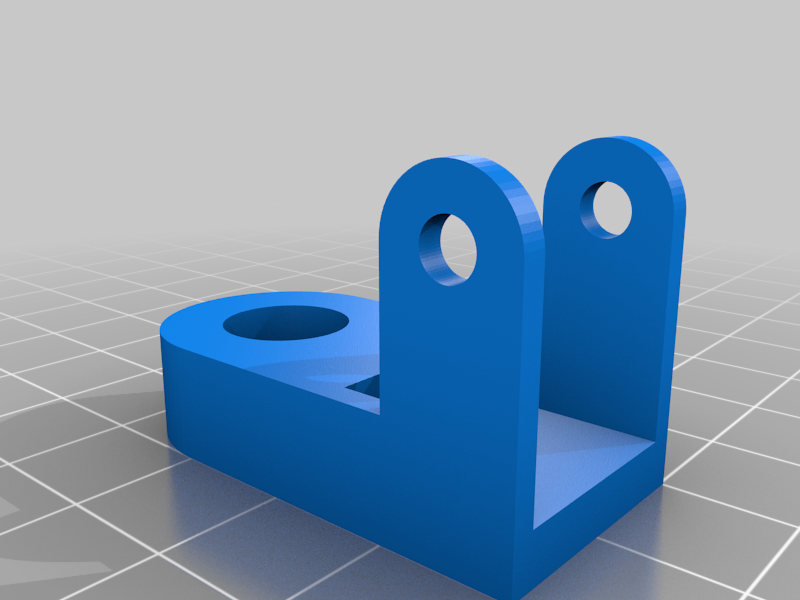

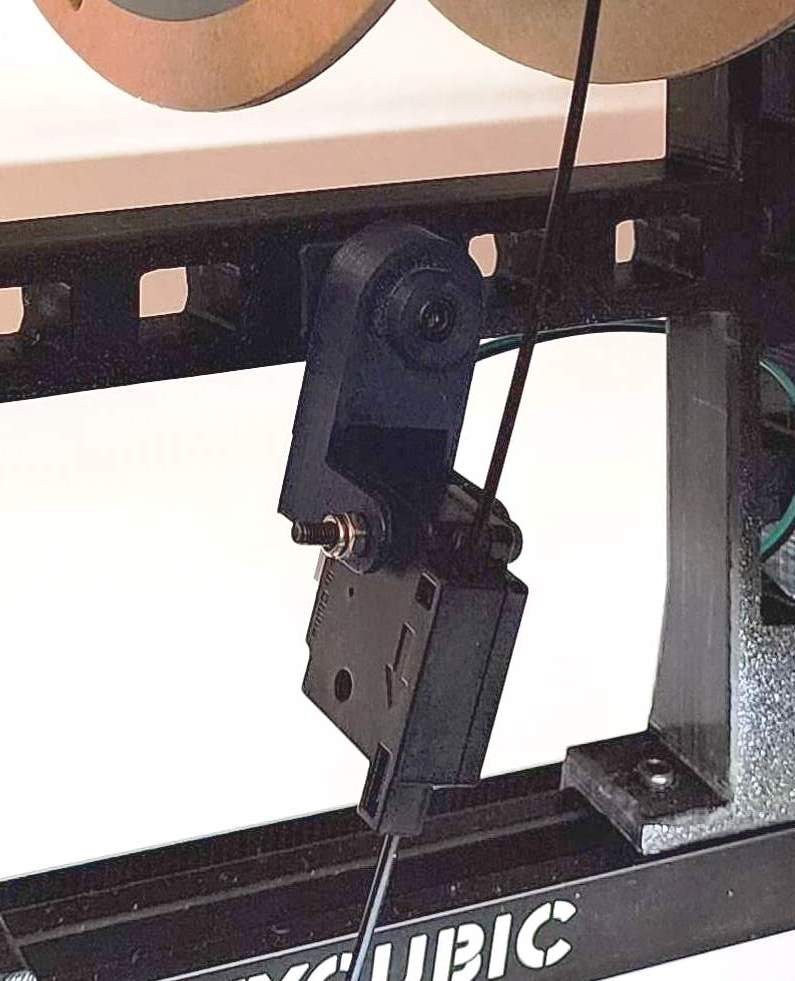

Tui cũng đã thêm phụ kiện đầu tiên mà tui làm cho chỗ giữ cuộn dây cước này. Đó là cái chỗ giữ mà tui lắp cho cảm biến dây cước của Kobra Plus.

Để lắp nó và gắn cảm biến dây cước của máy in, bạn sẽ cần vài con ốc 3mm và vài con đai ốc khóa 3mm. Bạn cũng sẽ cần tháo cái 'đuôi' tích hợp sẵn trong cảm biến dây cước của Anycubic. Để tháo cái đuôi đó ra, bạn chỉ cần mở vỏ cảm biến dây cước ra (rất dễ) rồi sau khi tháo ra, ép vỏ lại với nhau. Gắn cảm biến vào chỗ giữ bằng lỗ trên vỏ gần với điểm dây cước đi vào nhất. Khi siết ốc gắn cảm biến, đừng siết quá chặt và hãy để cảm biến có đủ khả năng di chuyển.

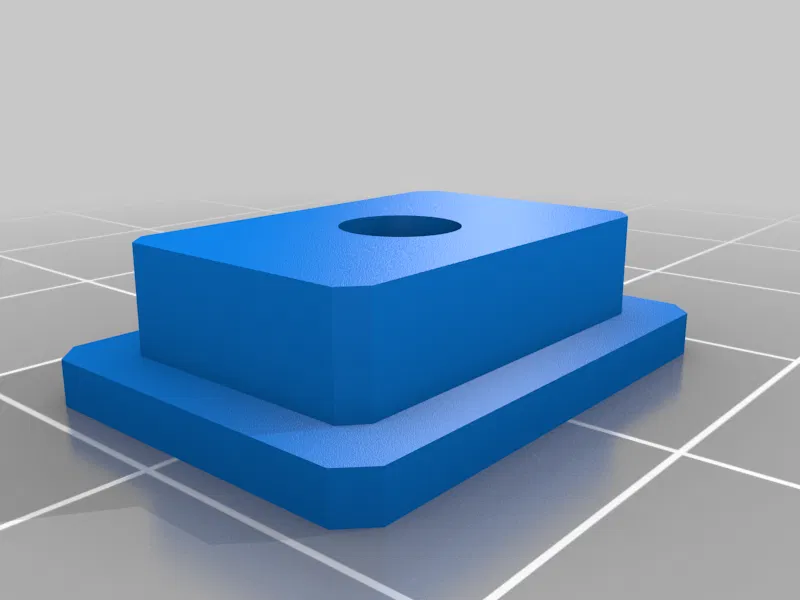

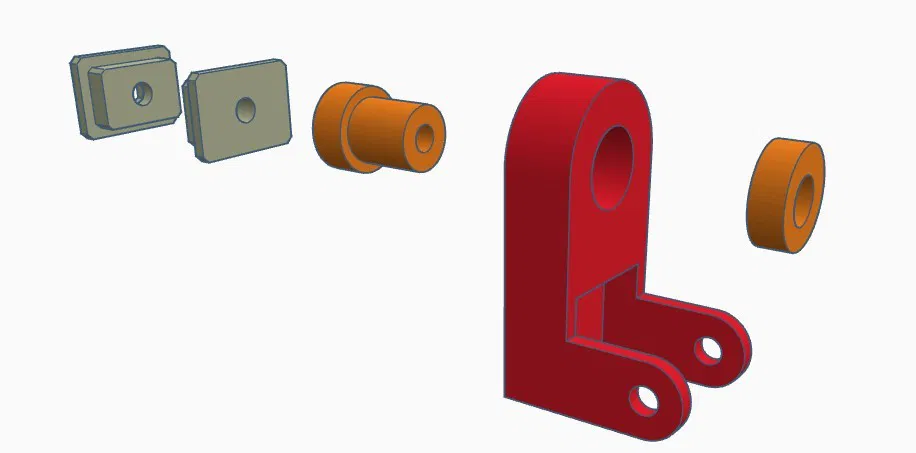

Để gắn chỗ giữ cảm biến, vui lòng lắp theo thứ tự được hiển thị trong hình và đảm bảo đặt tấm phía sau vào phía sau lỗ tròn của bộ phận hỗ trợ trung tâm của chỗ giữ cuộn dây cước. Tấm phía sau có một khoang đúc sẵn cho đai ốc khóa 3mm. Tùy thuộc vào độ dài của bộ dây cáp đi kèm với cảm biến dây cước của bạn, bạn có thể cần nối thêm dây dài hơn vào bộ dây đó để nó hoạt động được ở vị trí mới.

Chúc bạn thành công!

Cài đặt In

Thương hiệu máy in:

Anycubic

Máy in:

Kobra

Rafts:

Không

Supports:

Có

Độ phân giải:

.20mm là đủ, .15mm nếu bạn muốn bề mặt mịn hơn

Infill:

25% là quá đủ

Filament: Overture PLA Black

Ghi chú:

Chỉ cần Supports cho phần đỉnh và đáy của chỗ giữ cuộn dây cước vì có các phần bị nhô ra.
