Ống Quản Lý Dây Điện (Wiring Stack)

Đây chỉ là một bộ quản lý dây cáp cơ bản mà tôi đã tạo ra để che giấu nhiều loại dây điện đi ra từ đỉnh máy Anycubic Kobra Plus của tôi. Cá nhân tôi có dây nguồn USB và dây cảm biến sợi đi ra từ đỉnh máy in. Tôi cũng có một camera Wyze cũng có dây nguồn USB của nó. Tôi không thích dây điện lòng thòng hay đi lung tung. Bộ xếp chồng này cho phép tôi giấu hết chúng đi và vẫn còn một chút không gian.

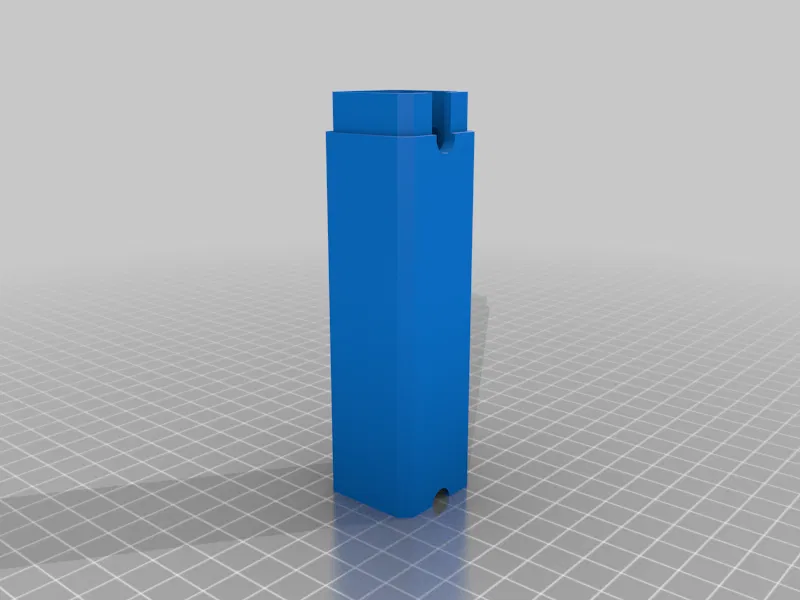

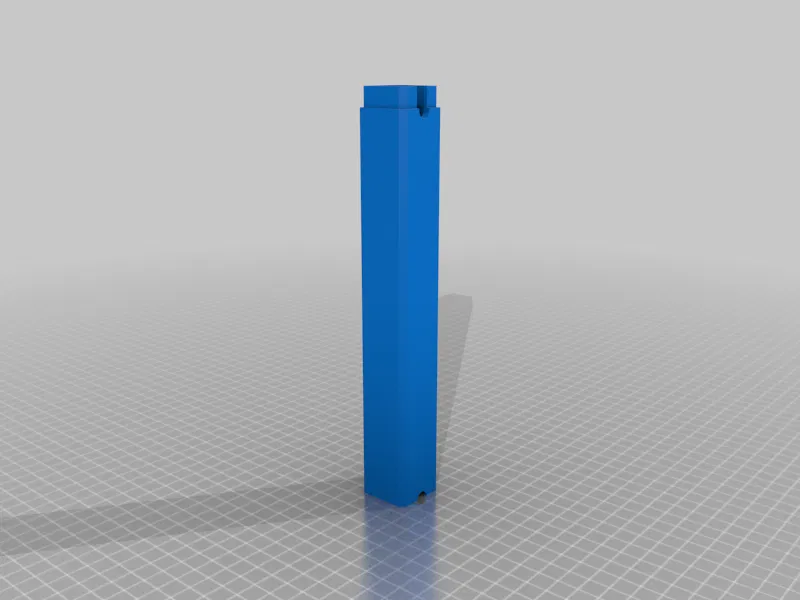

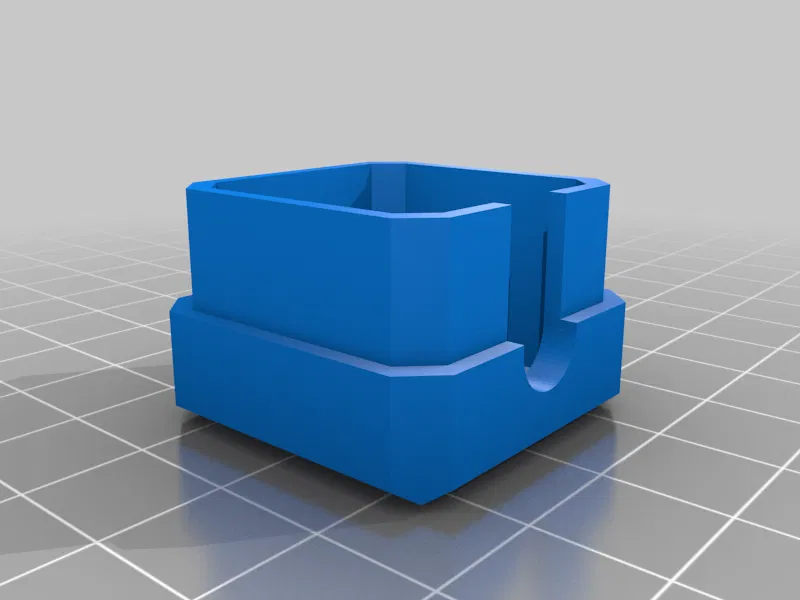

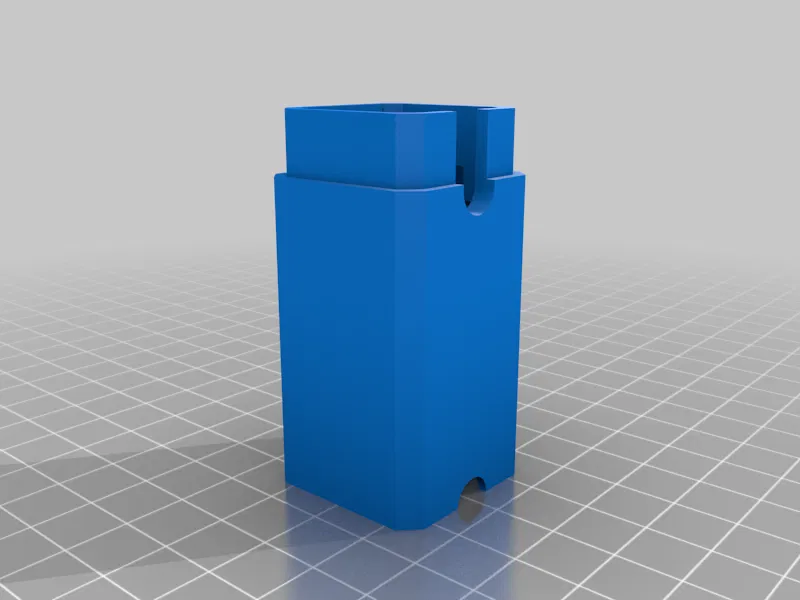

Tôi đã bao gồm 3 đoạn nối có kích thước khác nhau. Đối với Kobra Plus của tôi, tôi đã sử dụng ba (3) đoạn nối 100mm ngoài phần đế & nắp, làm cho nó có chiều cao tương đương với thanh trục z. Tại mỗi điểm kết nối và ở đỉnh, có các lỗ cho phép 1 hoặc 2 dây USB đi qua. Dây đi ra từ đế hướng xuống dưới máy in.

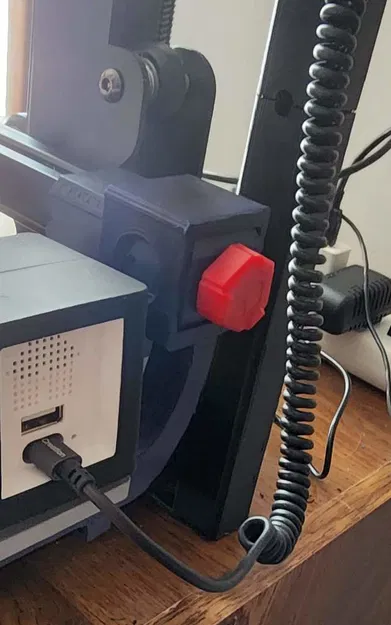

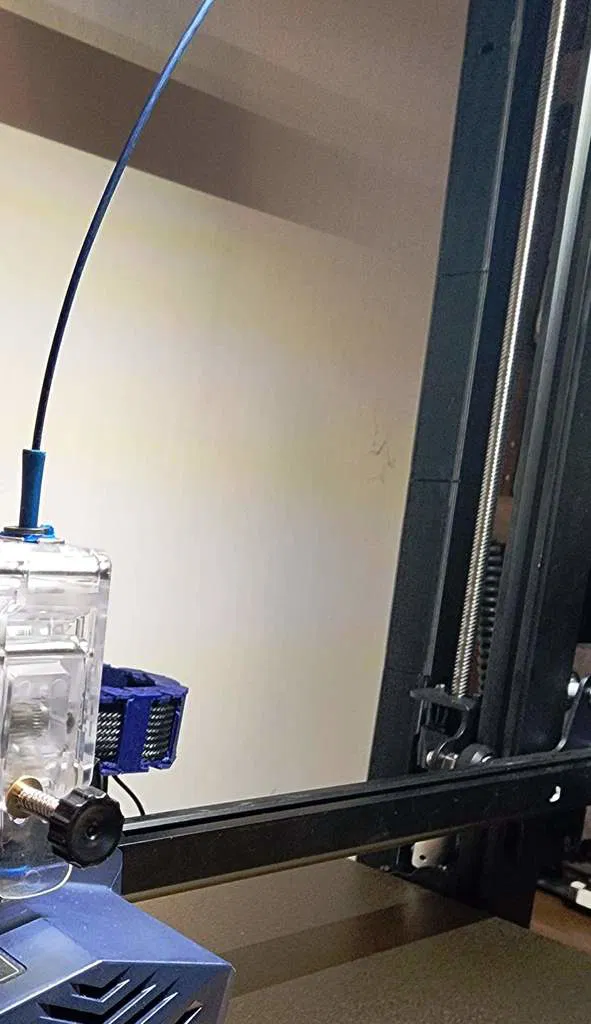

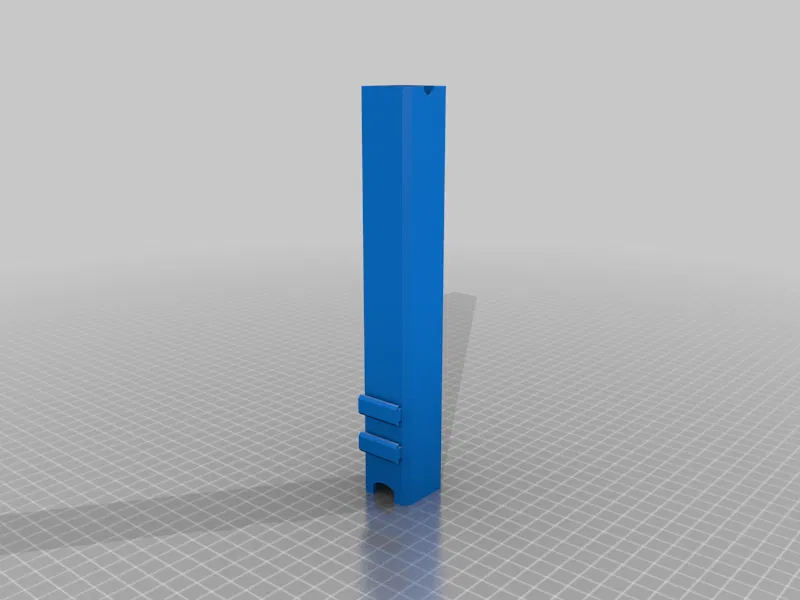

Phần đế của bộ xếp chồng được thiết kế để trượt chặt vào các rãnh v ở phía bên phải của khung máy in về phía sau. Nó cũng có thể phù hợp với các máy in khác sử dụng loại nhôm định hình 2040 hoặc 4040 tương tự. Tôi đã đính kèm một vài hình ảnh cho thấy bộ xếp chồng trông như thế nào khi hòa hợp vào phía sau máy in.

Như mọi khi, vui lòng đăng tải một bản remix hoặc để lại bình luận cho tôi biết nếu thiết kế của tôi hữu ích cho bạn. Nếu bạn thích thiết kế nhưng phần đế không vừa với máy in của bạn và bạn không thể tự tạo đế, vui lòng nhắn tin cho tôi và có thể chúng ta có thể cùng nhau tạo ra một cái.

Cài đặt in

Thương hiệu máy in:

Anycubic

Máy in:

Kobra

Rafts:

Không

Supports:

Có

Độ phân giải:

.20mm là đủ, .15mm nếu bạn muốn bề mặt mịn hơn

Infill:

20% là quá đủ

Filament: Anycubic PLA Đen

Ghi chú:

Ngoại trừ phần đế, tất cả các bộ phận khác đều có thể in mà không cần supports nếu in ở hướng hiện tại. Phần đế chỉ cần supports cho các ngàm rãnh v. Tôi khuyên bạn nên sử dụng brims vì chiều cao của một số bộ phận.

Danh mục: Phụ kiện máy in 3D
