Giá đỡ Direct Drive II v1.0 Anycubic Vyper

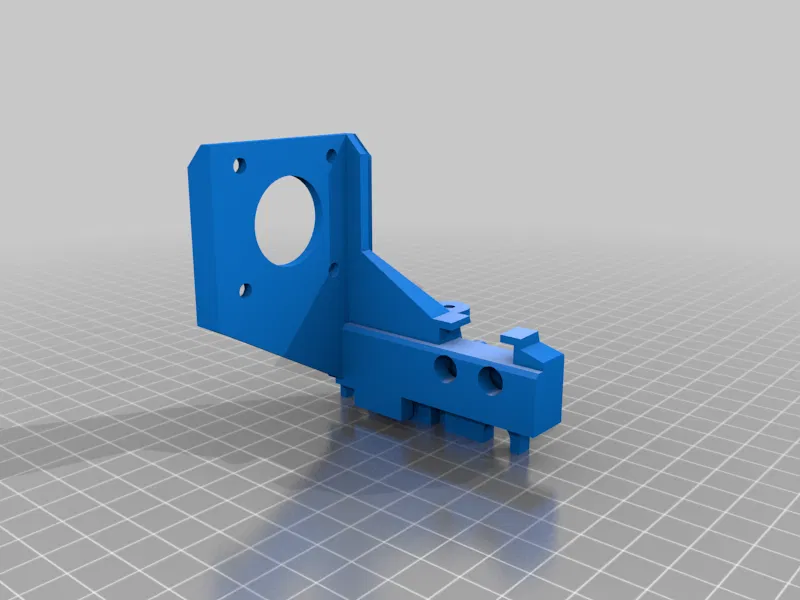

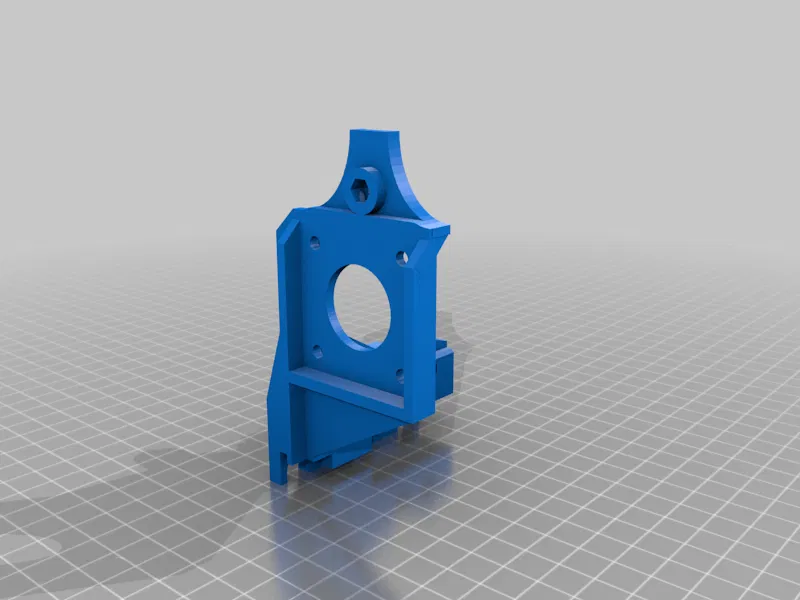

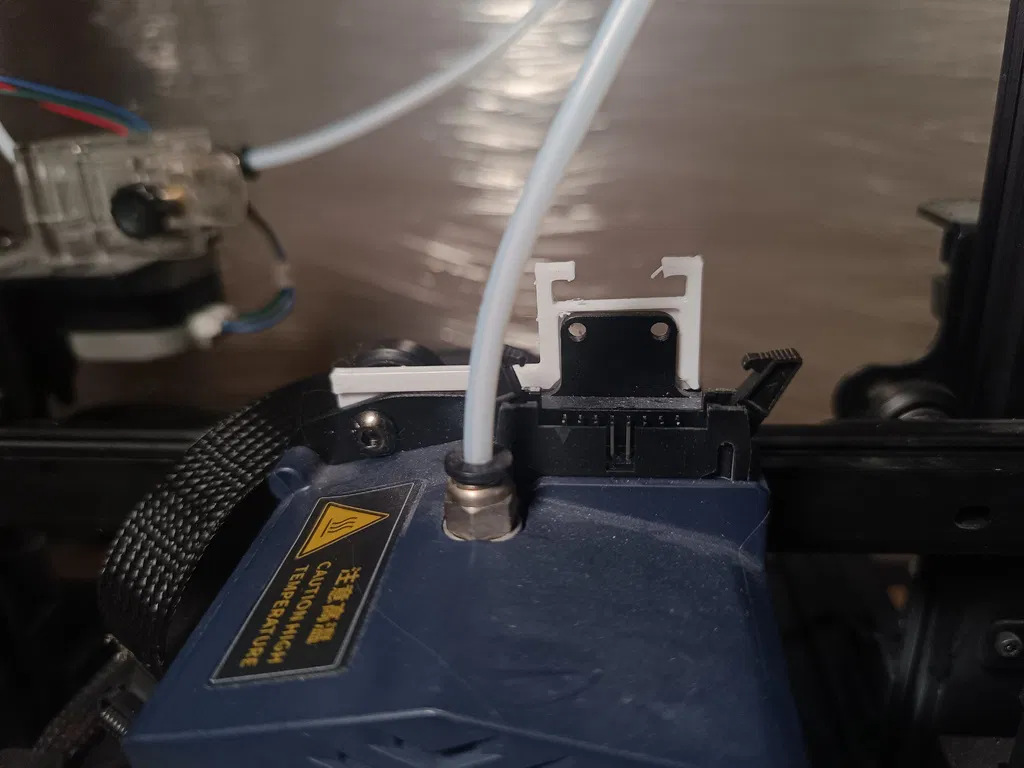

Đây là bản remix của bản Anycubic Kobra Plus Direct Drive Mount II v1.0 của tôi (https://www.thingiverse.com/thing:6316206). Với sự giúp đỡ của người dùng Thingiverse ggioo, https://www.thingiverse.com/ggioo/designs, tôi đã có thể chỉnh sửa thiết kế Kobra Plus ban đầu của mình để phù hợp với Vyper. Rõ ràng là Vyper và Kobra Plus/Max có phần che đầu in gần như giống hệt nhau, nhưng bản thân xe trượt thì có điểm gắn cáp ruy băng hơi khác một chút. Các vít gắn cách nhau 14mm tính từ tâm đến tâm. Hình ảnh có bản in thử nghiệm là do ggioo cung cấp sau khi chúng tôi đo đạc thành công. Nếu bạn có tấm nền này, thì giá đỡ này sẽ hoạt động với bạn.

Nó cũng có điểm gắn dây xích tích hợp tương thích với UncleSash's Anycubic Vyper V2 Kabelschlepp (Chainlink) hoặc các bản remix của nó. (https://www.thingiverse.com/thing:5202027)

<*CHỈNH SỬA Ngày 12 tháng 12 năm 2023 - Tôi đã thêm một tệp STL cho phép bất kỳ ai cũng có thể in thử nghiệm 'Khớp nối' của giá đỡ mà không cần in toàn bộ. Nếu bộ phận Khớp nối vừa vặn và cả hai lỗ đều thẳng hàng, bạn sẽ ổn khi in.

Cài đặt In

Thương hiệu Máy in:

Anycubic

Máy in:

Kobra

Rafts:

Không quan trọng

Supports:

Có

Độ phân giải:

.20 cho lớp đầu tiên, .15 cho phần còn lại

Infill:

40% Sáu cạnh

Filament: Overture PLA Mờ Xanh Navy

Lưu ý:

Các hướng dẫn này là từ trang giá đỡ Kobra Plus của tôi. Vui lòng đọc kỹ để biết bất kỳ ghi chú bổ sung nào liên quan đến Vyper.

Tôi đã sử dụng PrusaSlicer với supports hữu cơ từ tấm đế khi in giá đỡ ban đầu cho Anycubic Kobra Plus. Tôi khuyên bạn nên loại trừ supports khỏi phần bộ chuyển đổi trượt vào tấm chính của cụm đầu in. Nếu bạn không loại trừ, bạn sẽ phải dọn dẹp supports khỏi đó trong khi chửi thề. Giá đỡ này sử dụng các bộ phận gốc của máy in nhưng bạn sẽ phải tìm tổng cộng 3 đai ốc nylon M3.

Tôi đã bao gồm hai phiên bản: 1 có giá đỡ cảm biến sợi và 1 không có. Cả hai phiên bản đều hoạt động tốt nhất với giá đỡ cuộn dây phía trên hoặc, tối thiểu, bộ dẫn hướng cuộn dây phía trên. Phiên bản không có giá đỡ cảm biến sợi giả định rằng bạn có một vị trí gắn thay thế cho nó.

Bạn sẽ cần nối và kéo dài dây OE cho động cơ bước bộ đùn và cả cảm biến sợi nếu bạn chọn sử dụng phiên bản cũng di dời cảm biến sợi.

Để lắp giá đỡ, bạn sẽ cần ngắt kết nối ống Bowden, tháo cáp phẳng và tháo bộ dẫn hướng cáp phẳng khỏi xe trượt. Sau khi hoàn tất, giá đỡ có thể được lắp đặt với các bước sau:

1 - Trượt giá đỡ lên trên tường phía sau của xe trượt và cố định nó bằng các bu lông M3 gốc từ vị trí đó kết hợp với 2 đai ốc nylon M3.

2 - Tháo ống Bowden khỏi bộ đùn, sau đó cẩn thận rút phích cắm động cơ bước bộ đùn. Cẩn thận không để bộ phận nào rơi ra và giữ chặt bộ phận bộ đùn với nhau.

3 - Cẩn thận cắt một đoạn ống Bowden dài 92mm và cắm chặt vào khớp nối gắn trên đầu nóng, đảm bảo nó được đặt hết cỡ vào bên trong vòi phun. Sử dụng khóa khớp nối hoặc dây rút nhỏ để cố định khớp nối để nó không nhả ống. Đo 92mm hoạt động tốt với Kobra Plus của tôi - bạn có thể bắt đầu với một đoạn dài hơn và cắt ngắn lại cho đến khi mọi thứ chặt chẽ với ít hoặc không có áp lực lên bộ đùn.

4 - Trượt cụm bộ đùn vào vị trí đảm bảo mặt ra hướng xuống và khớp nối trượt lên trên ống Bowden nhô ra. Khớp nối của bộ đùn chỉ nên tiếp xúc nhẹ với khớp nối của đầu nóng.

5 - Sử dụng các bu lông gốc từ cụm bộ đùn, gắn bộ đùn vào động cơ bước bằng giá đỡ làm điểm tựa. Bạn có thể muốn định hướng phích cắm của động cơ bước ra xa phía trước để giảm thiểu độ dài cần thiết cho dây của nó.

6 - Cắm lại cáp ruy băng vào cụm xe trượt. Cắm dây động cơ bước đã 'kéo dài'.

7 - Nếu bạn đang sử dụng giá đỡ có tùy chọn cảm biến sợi, bạn sẽ cần lắp cảm biến sợi vào vị trí. Bu lông M3 gốc và đai ốc nylon M3 sẽ cố định nó vào giá đỡ. Cắm dây 'kéo dài' của nó. Bạn cũng có thể thêm một đoạn ống Bowden nhỏ vào đầu vào của bộ đùn để đóng khoảng cách giữa cảm biến sợi và bộ đùn. Điều này giúp dễ dàng luồn sợi qua cụm.

8 - Sử dụng các vòng giữ dây hoặc dây rút để cố định bất kỳ dây nào vào cáp ruy băng.

9 - Tận hưởng.

Tôi đã không thay đổi bất kỳ cài đặt slicer nào của mình để phản ánh sự thay đổi từ ống Bowden sang dẫn động trực tiếp và tôi thấy bản in của mình vẫn ổn và không còn các vấn đề nhỏ, tinh tế như dây tóc và các vấn đề liên quan khác.

Bạn sẽ cần khoảng 14,61 mét sợi cho giá đỡ không có cảm biến sợi, trong khi giá đỡ có cảm biến sợi sẽ cần khoảng 16,31 mét sợi.
