Tai nghe có đệm tai không cần khâu / cho driver 40mm

Chào mọi người!

Đây là dự án tai nghe của mình, vẫn còn đang hoàn thiện. Nguyên tắc thiết kế số một của mình là phần đệm tai có thể tự làm hoàn toàn, giặt được, đeo êm ái và sửa được.

Để làm đệm tai, mình dùng nhiều loại mút khác nhau và vải thun cotton loại co giãn tốt.

Sử dụng mút "mở" (open cell foam)! Độ đặc của mút ảnh hưởng rất lớn đến sự thoải mái khi đeo và cả chất lượng âm thanh nữa. Mình đã thử nghiệm với mấy miếng vật liệu đóng gói dư thừa để tìm ra loại phù hợp.

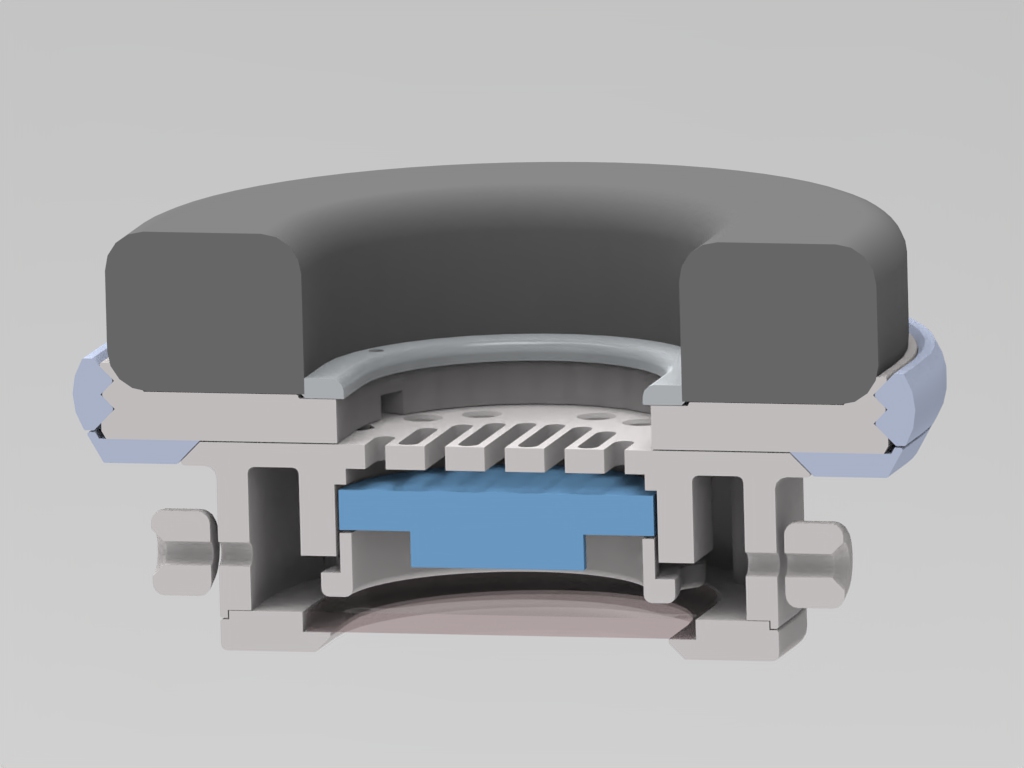

Phần kẹp giữ vải căng ra bên ngoài của phần đệm hình vành khăn.

Phần vòng bên trong làm căng vải và cố định khu vực trung tâm. Bốn con ốc sẽ xuyên qua vải. Khu vực trung tâm hoạt động như lưới bảo vệ driver.

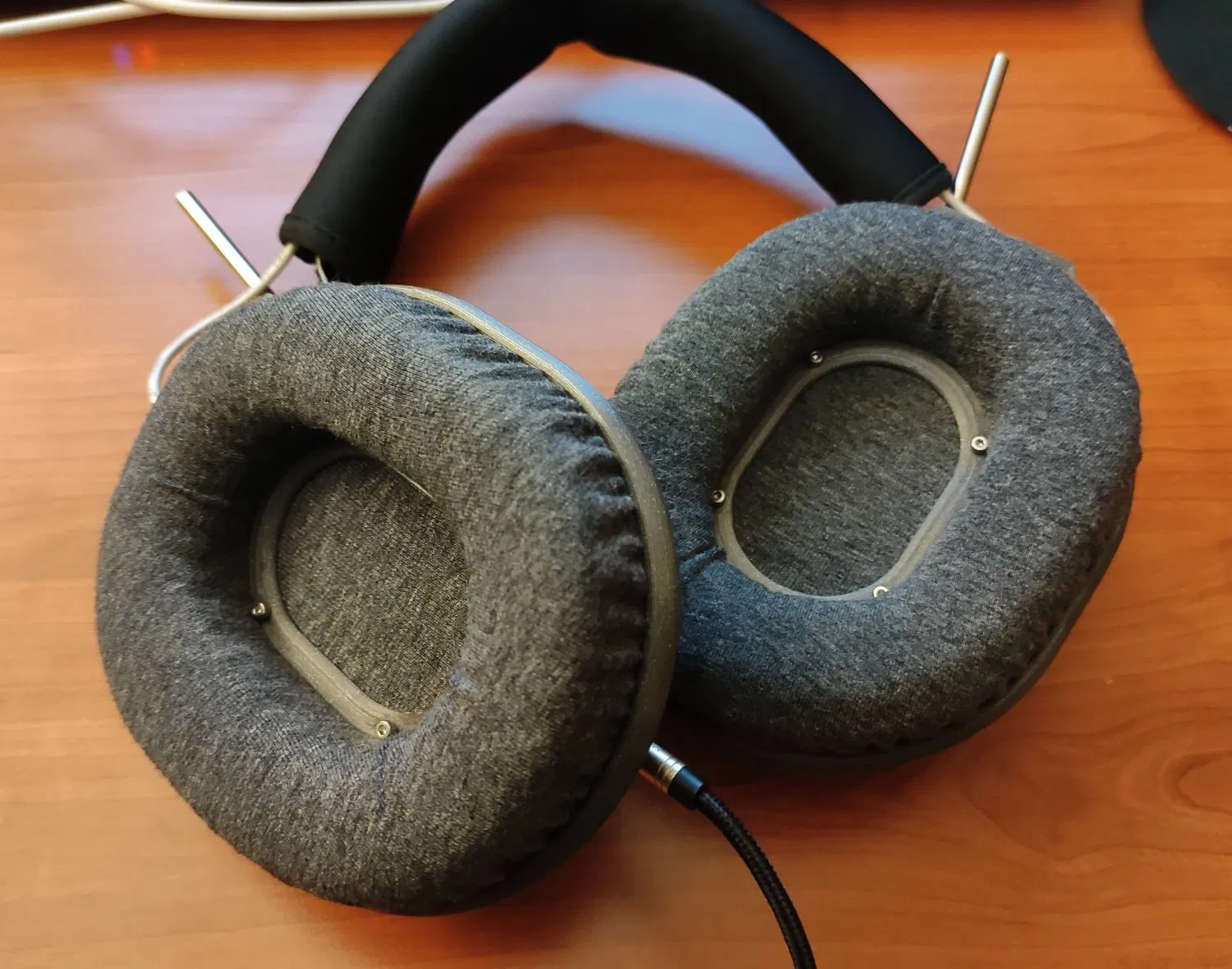

Việc chỉnh vải cho đúng thì hơi khó một chút, nhưng nếu làm đi làm lại vài lần thì bạn sẽ có được phần đệm hình vành khăn không bị nhăn.

Cắt bỏ phần vật liệu thừa kế bên phần kẹp!

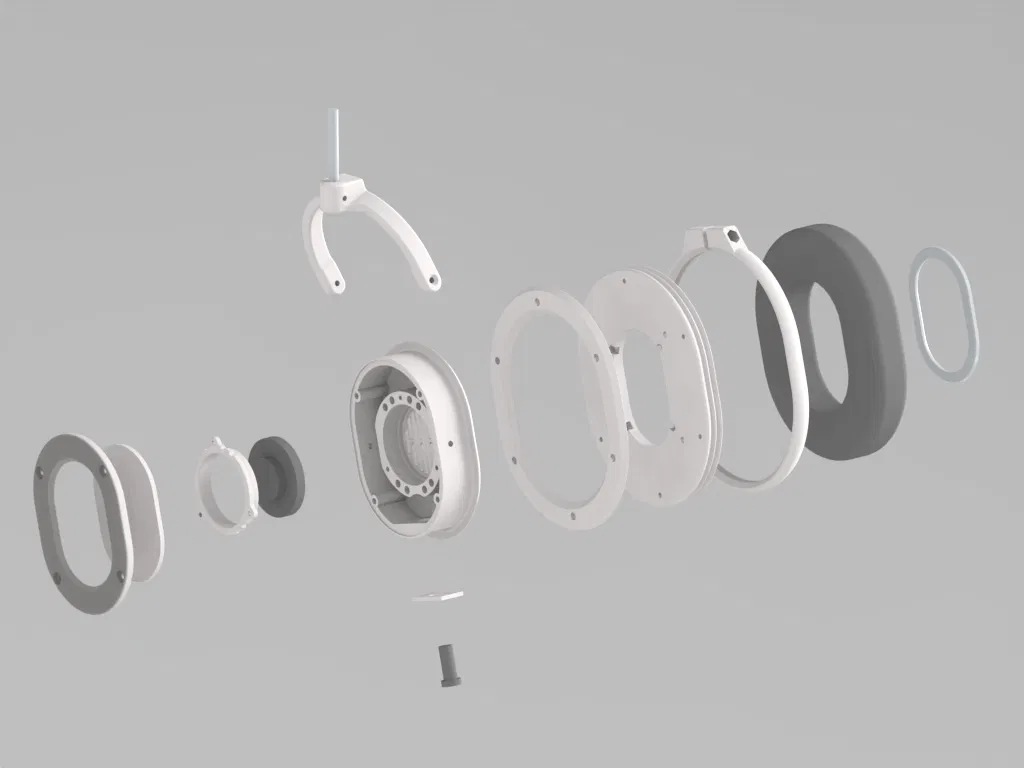

(Còn hình minh họa nữa, mình sẽ bổ sung sau, mọi người xem phần exploded view nhé)

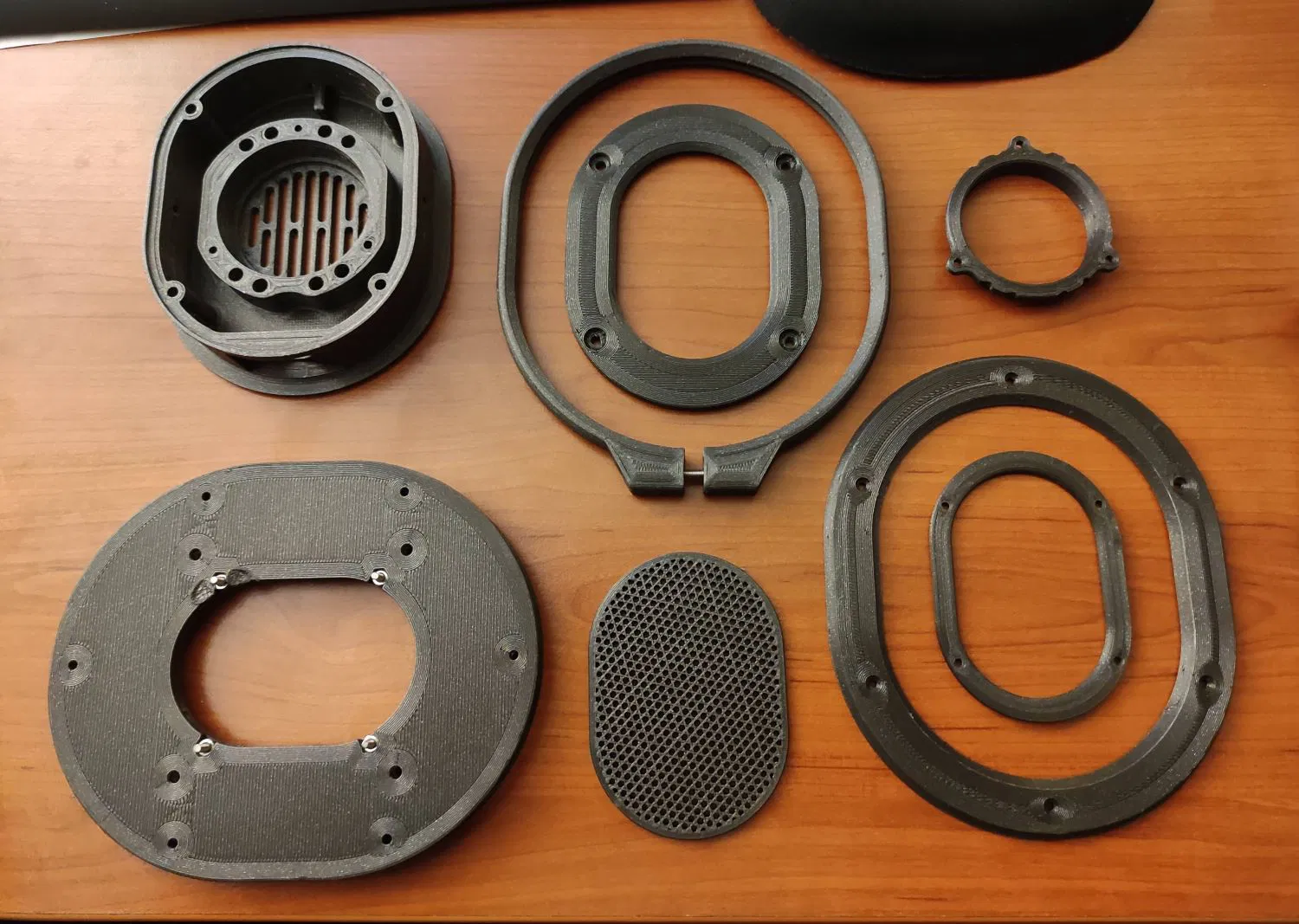

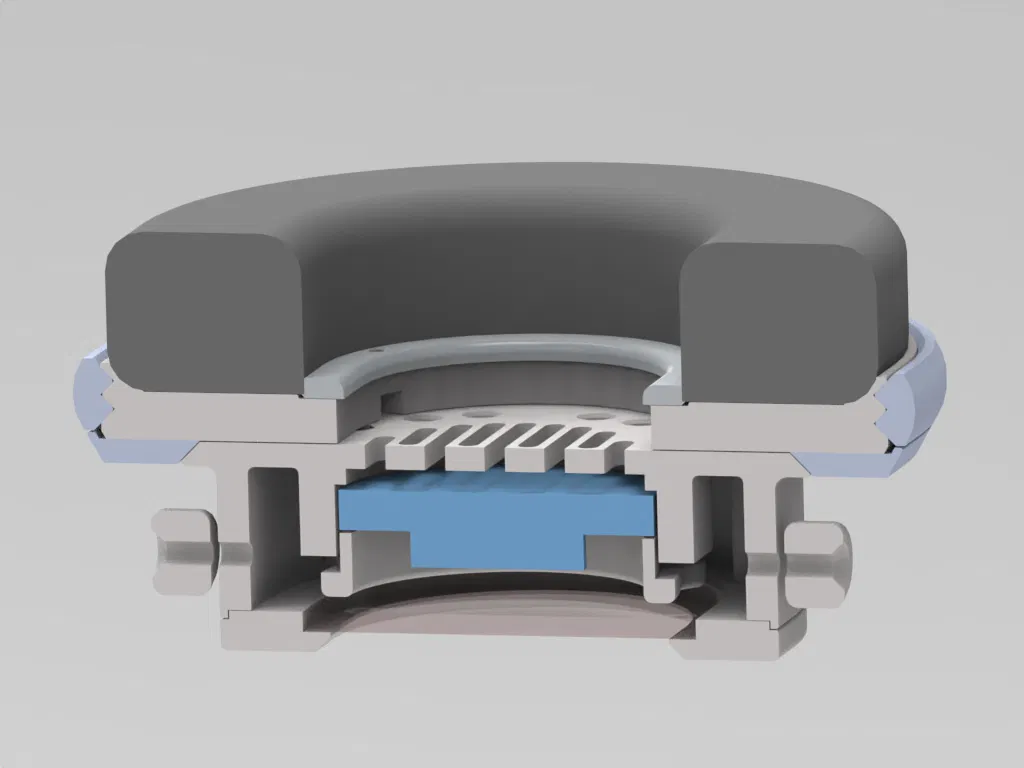

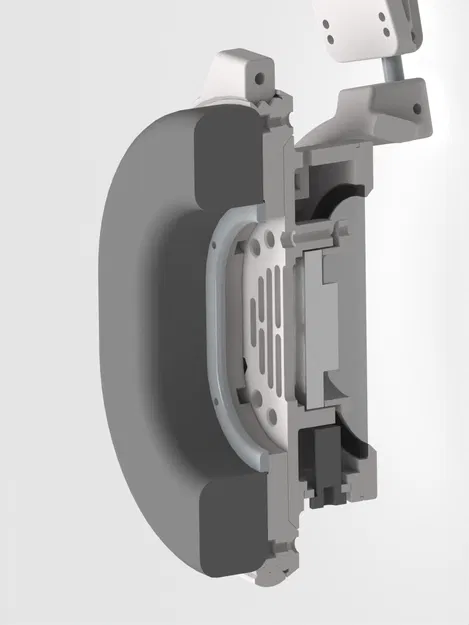

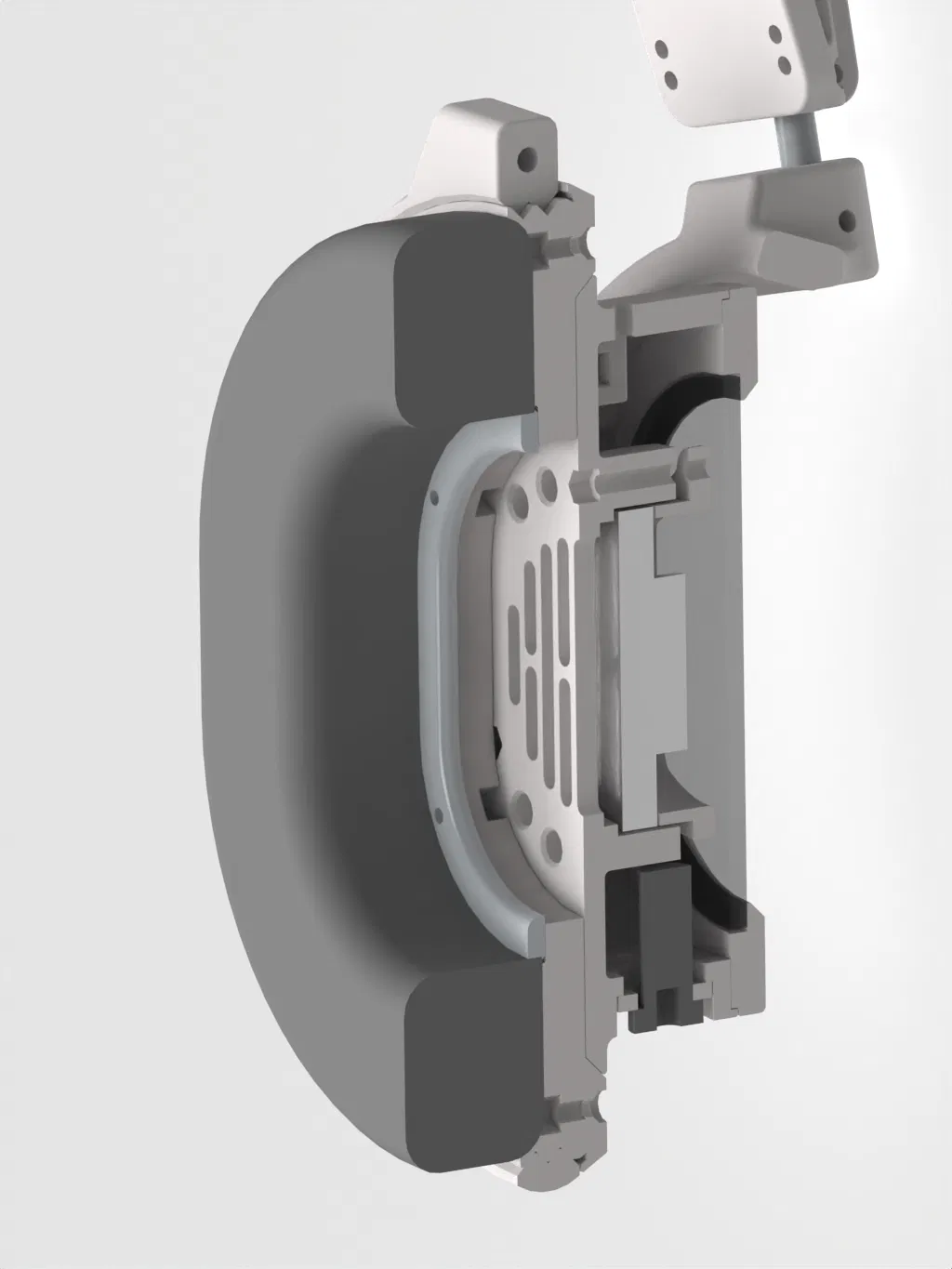

Bên trong phần chính có một chỗ lõm để đặt driver 40mm. Driver được giữ cố định bằng một vòng kẹp và 3 con ốc M2. Xung quanh chỗ lõm có 8 lỗ thoát khí. Bạn có thể chỉnh âm bass của tai nghe một chút bằng các con ốc M4 grub, tùy thuộc vào việc bạn chặn bao nhiêu lỗ. Phía dưới có một tấm giao diện cho cổng kết nối âm thanh, bạn có thể dùng jack hoặc loại kết nối khác, ở bên không sử dụng thì dùng tấm bịt giả. Phía trên có lỗ luồn dây và bộ phận giảm căng.

Phần đệm tai cùng với phần chính, chưa lắp driver.

Ở giai đoạn này, mình dùng lò xo thép từ headband của tai nghe cũ bị hỏng. Mình dự định sẽ làm một cái headband in được.

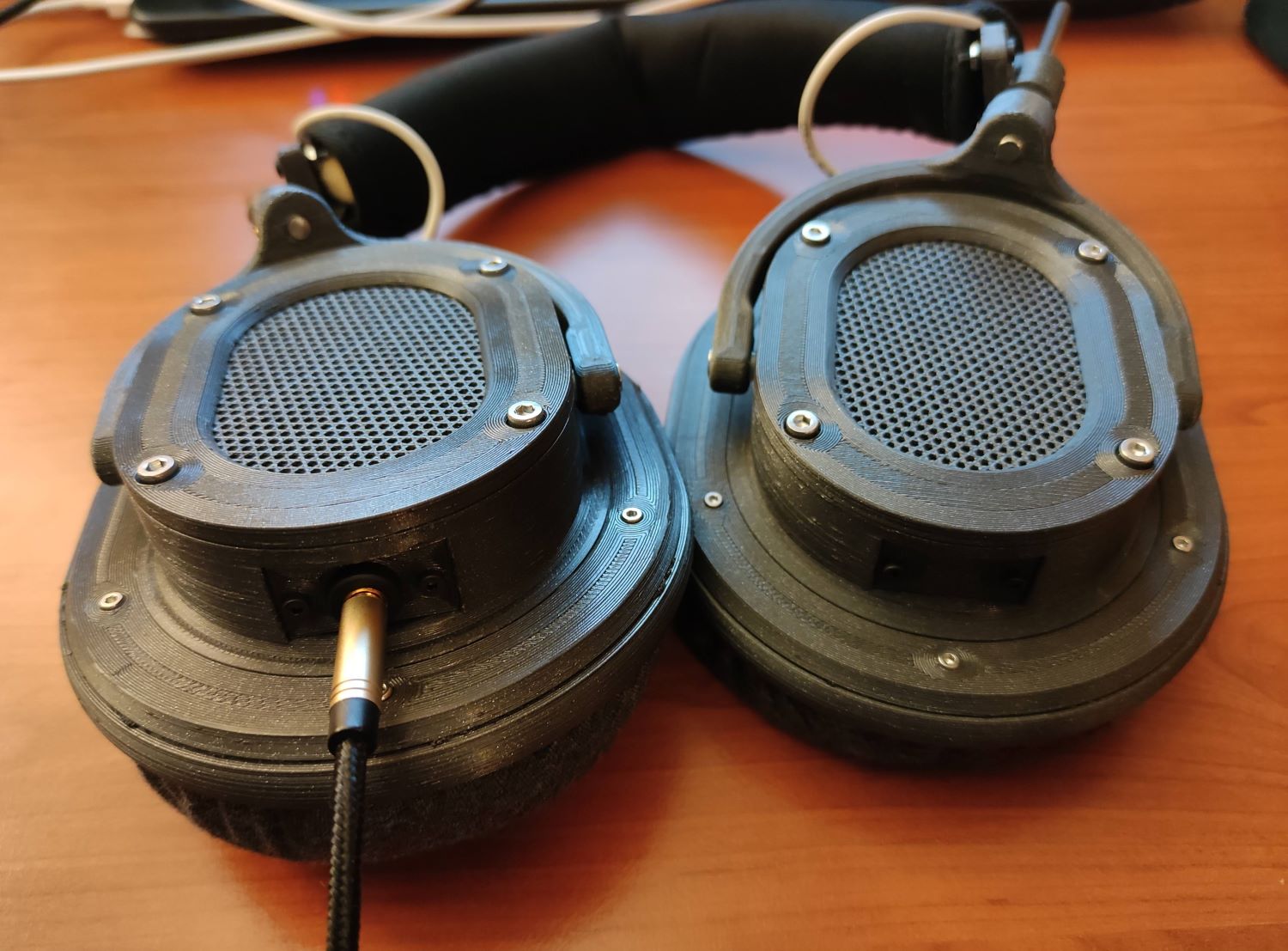

Mình thấy phiên bản "Open-Back" cho âm thanh thân thiện hơn. Bạn có thể tự làm lưới tản nhiệt tùy chỉnh nếu thử nghiệm với tấm lưới trong phần mềm slicer của bạn.

Dán vào nắp trên hoặc hàn lại bằng mỏ hàn như mình đã làm.

Danh sách vật liệu sẽ sớm có.

Nếu có câu hỏi gì, cứ để lại bình luận hoặc nhắn tin cho mình nhé!
