Bộ Chống Kéo Căng Cho Jack DC ADA 369

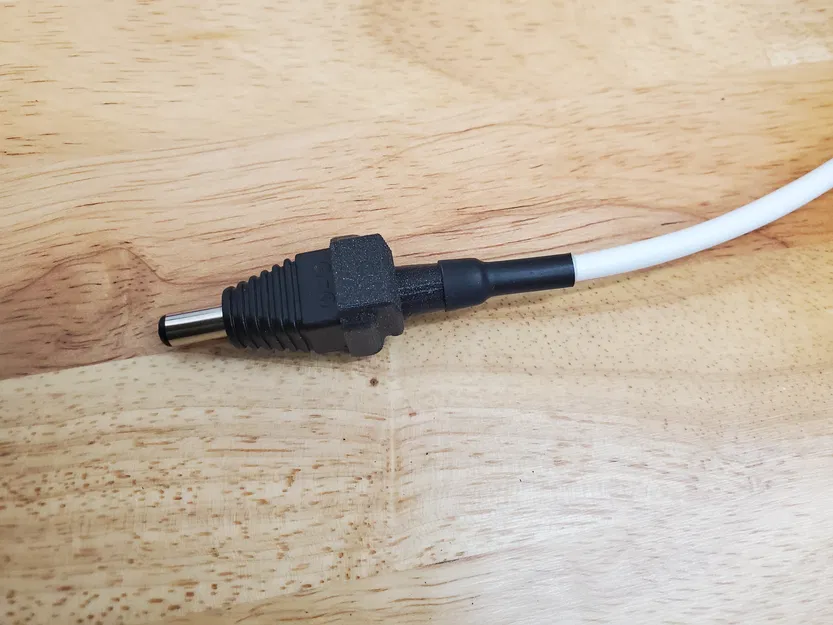

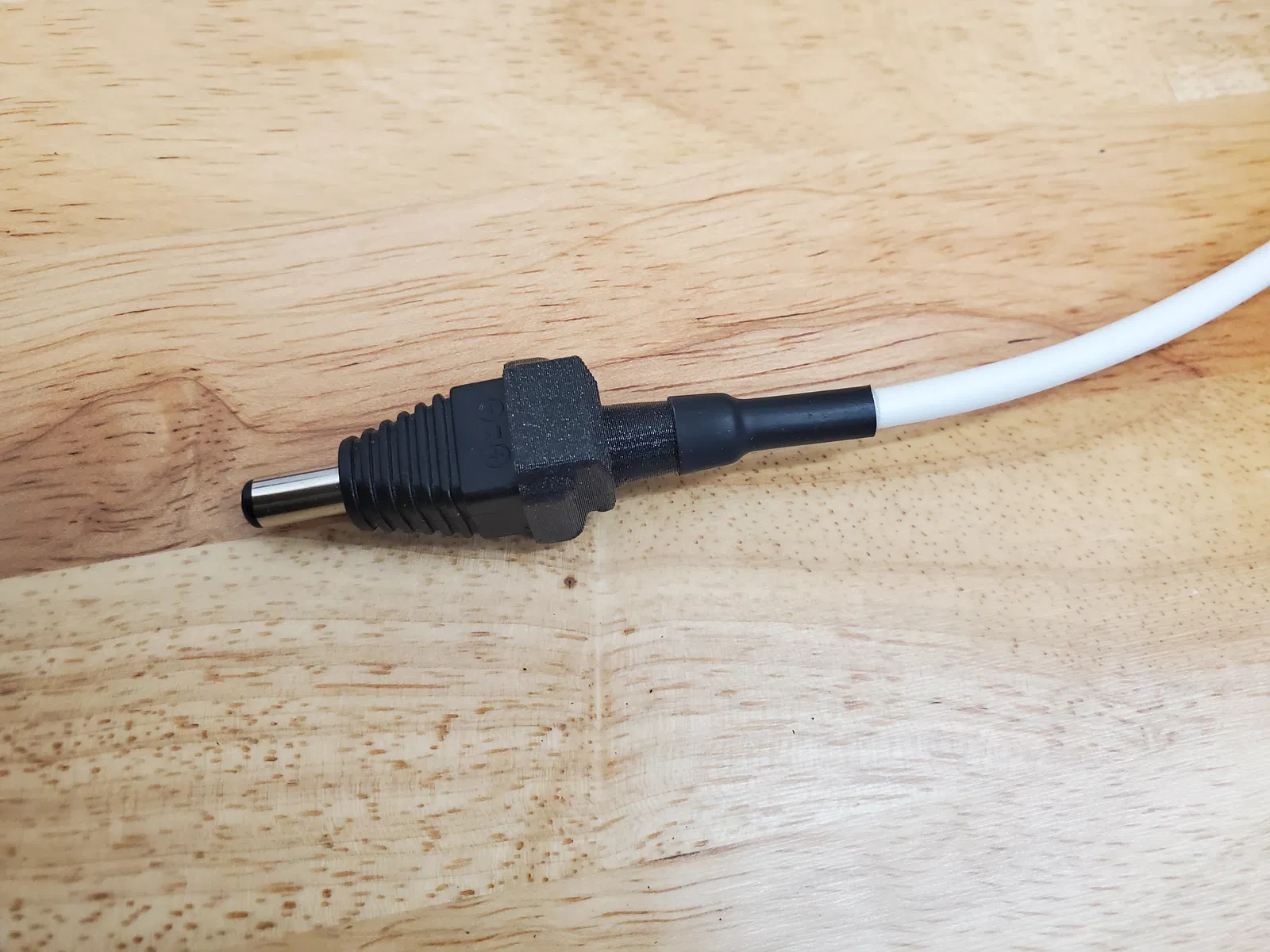

Cái jack DC Adafruit 369 cho phép bạn gắn một đầu nối barrel điện áp thấp vào dây, nhưng dây này không được hỗ trợ tại điểm kết nối. Cái "shroud" này cung cấp khả năng chống kéo căng và gắn vào jack chỉ với một vài chỉnh sửa nhỏ.

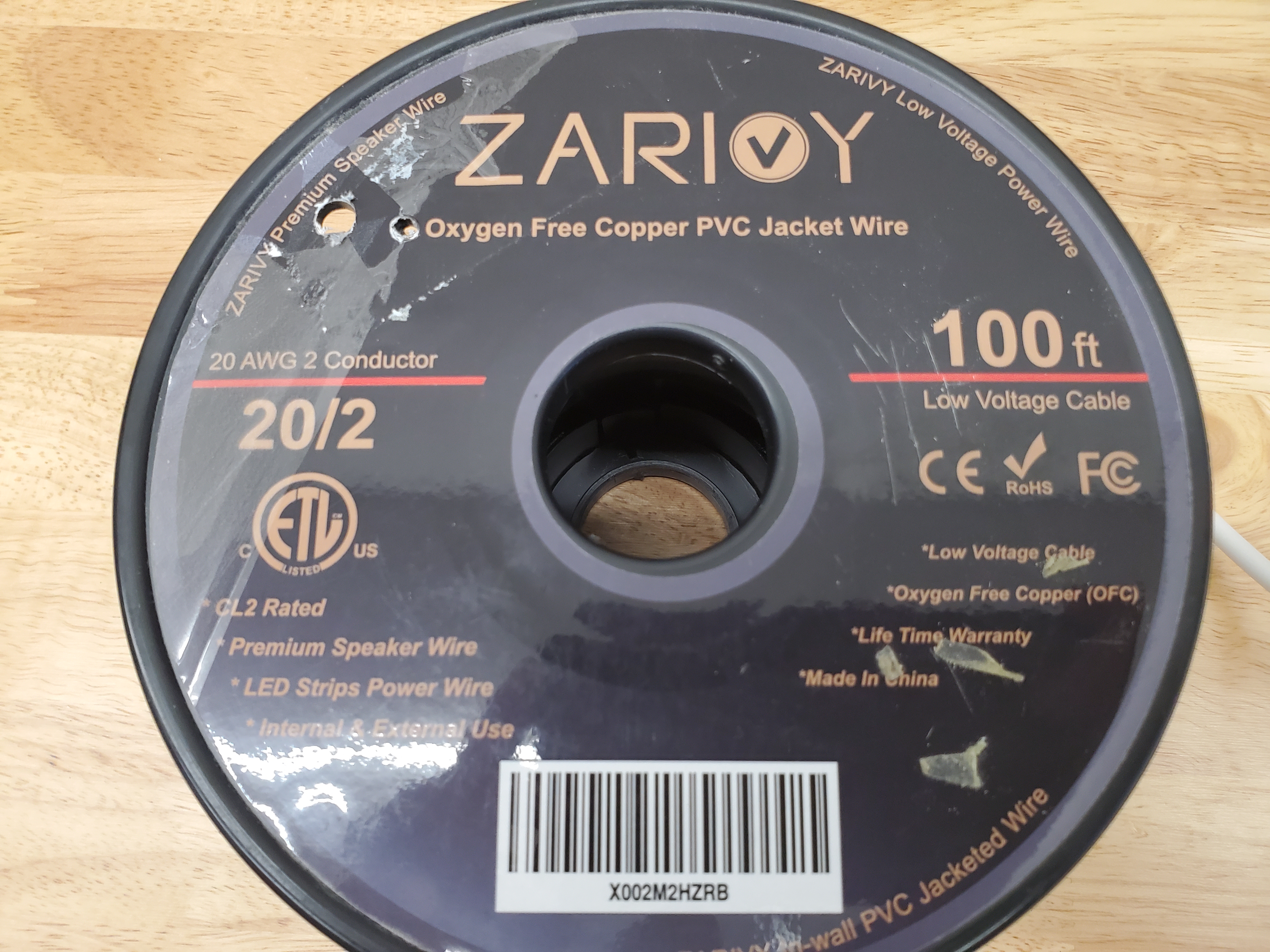

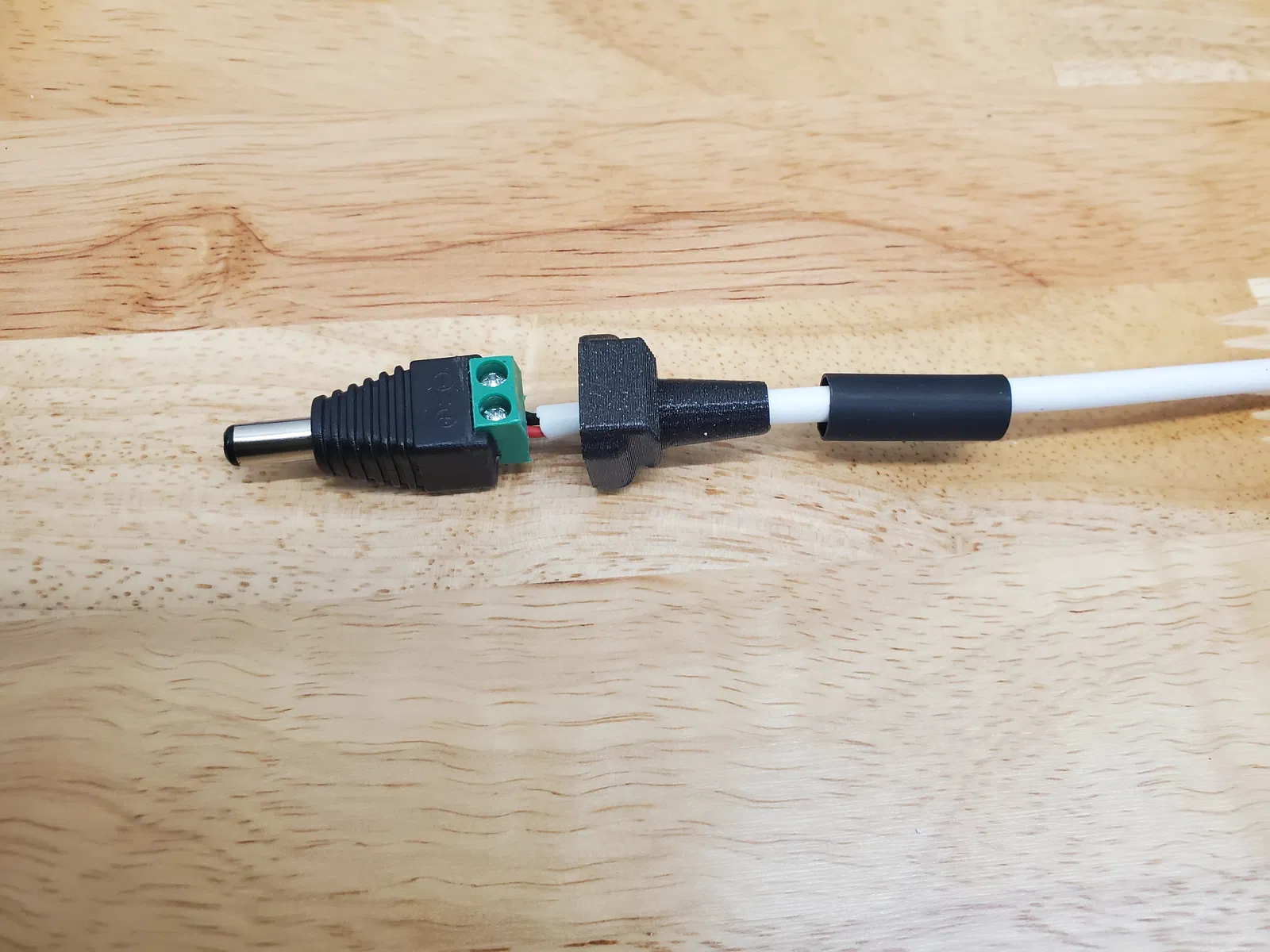

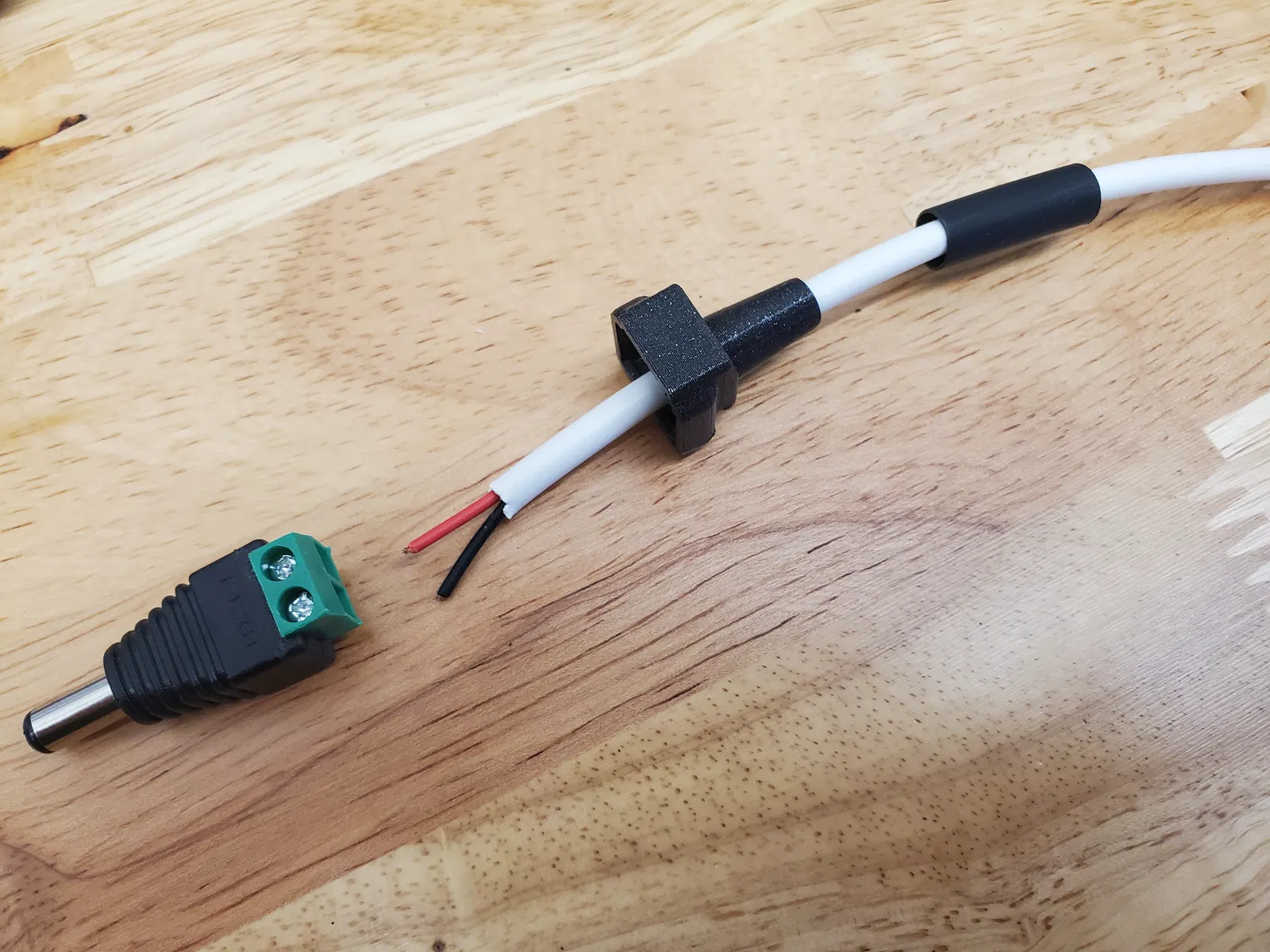

Cái shroud này được thiết kế cho jack Ada 369 và dây tròn 2 ruột có vỏ ngoài đường kính 4.5mm. Để sử dụng, luồn một đoạn ống co nhiệt 20mm loại 6.4mm 3:1 và cái shroud này vào dây, tuốt vỏ và đấu dây vào jack, trượt cái shroud thẳng qua phía sau jack cho đến khi nó khớp vào, và cẩn thận gia nhiệt ống co nhiệt. Cái shroud này chỉ dùng được một lần, nên hãy đảm bảo dây của bạn tốt trước – bạn sẽ phải cắt cái shroud ra để tháo nó. In cái shroud với mặt hở úp xuống; nó cần hỗ trợ sát để bề mặt bên trong.

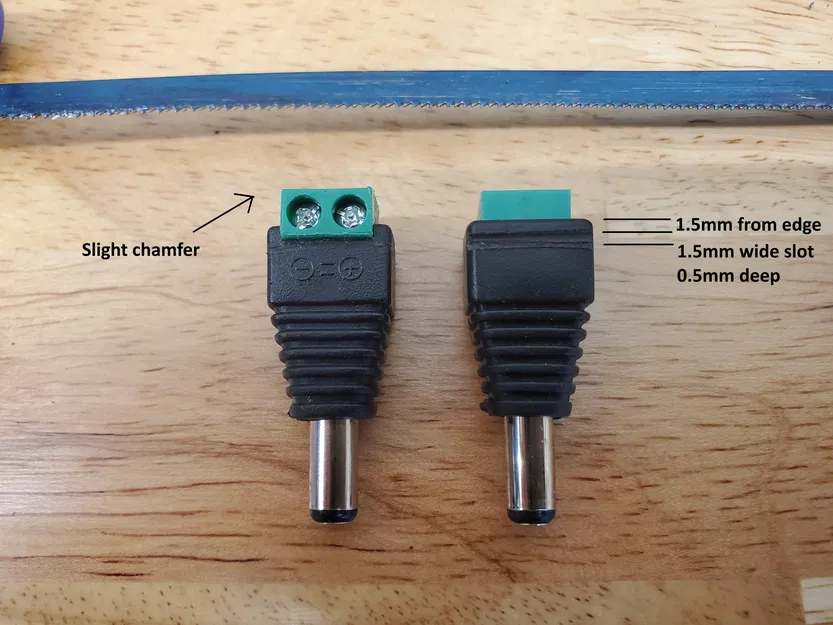

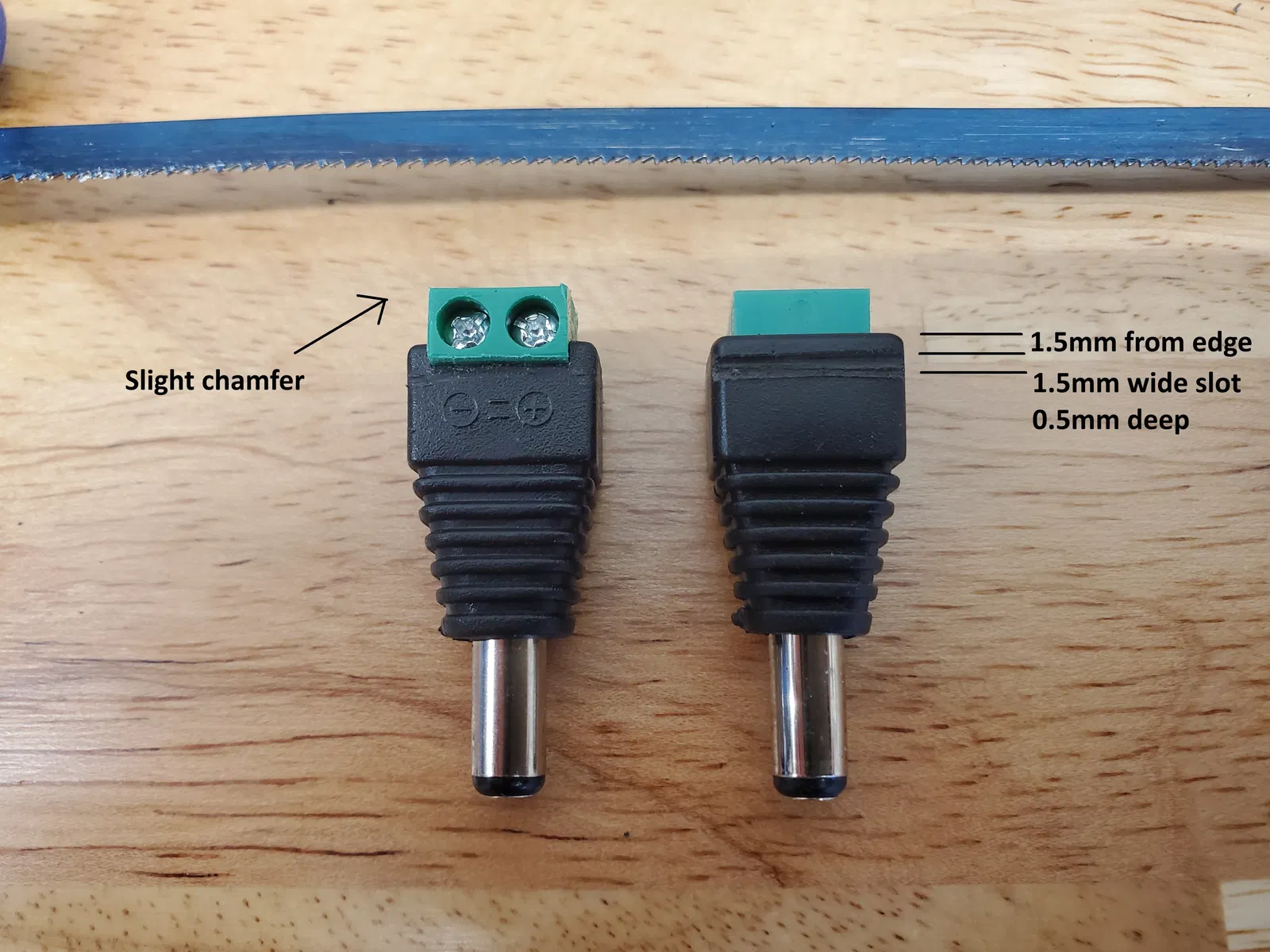

Chỉnh sửa jack:

1. Khoét một rãnh sâu 0.5mm, rộng 1.5mm, cách cạnh dưới của jack 1.5mm cho gờ khóa.
2. Dũa một chút vát ở cạnh sau trên của khối màu xanh lá cây để giúp cái shroud trượt vào dễ hơn.

Cài đặt: Chất liệu in Prusament PLA Đầu phun 0.6mm Layer 0.20mm Hỗ trợ Có (sát) Fill 15% gyroid Perimeters 2 Nhiệt độ 215C
