Đế bánh xe cho Qube 500

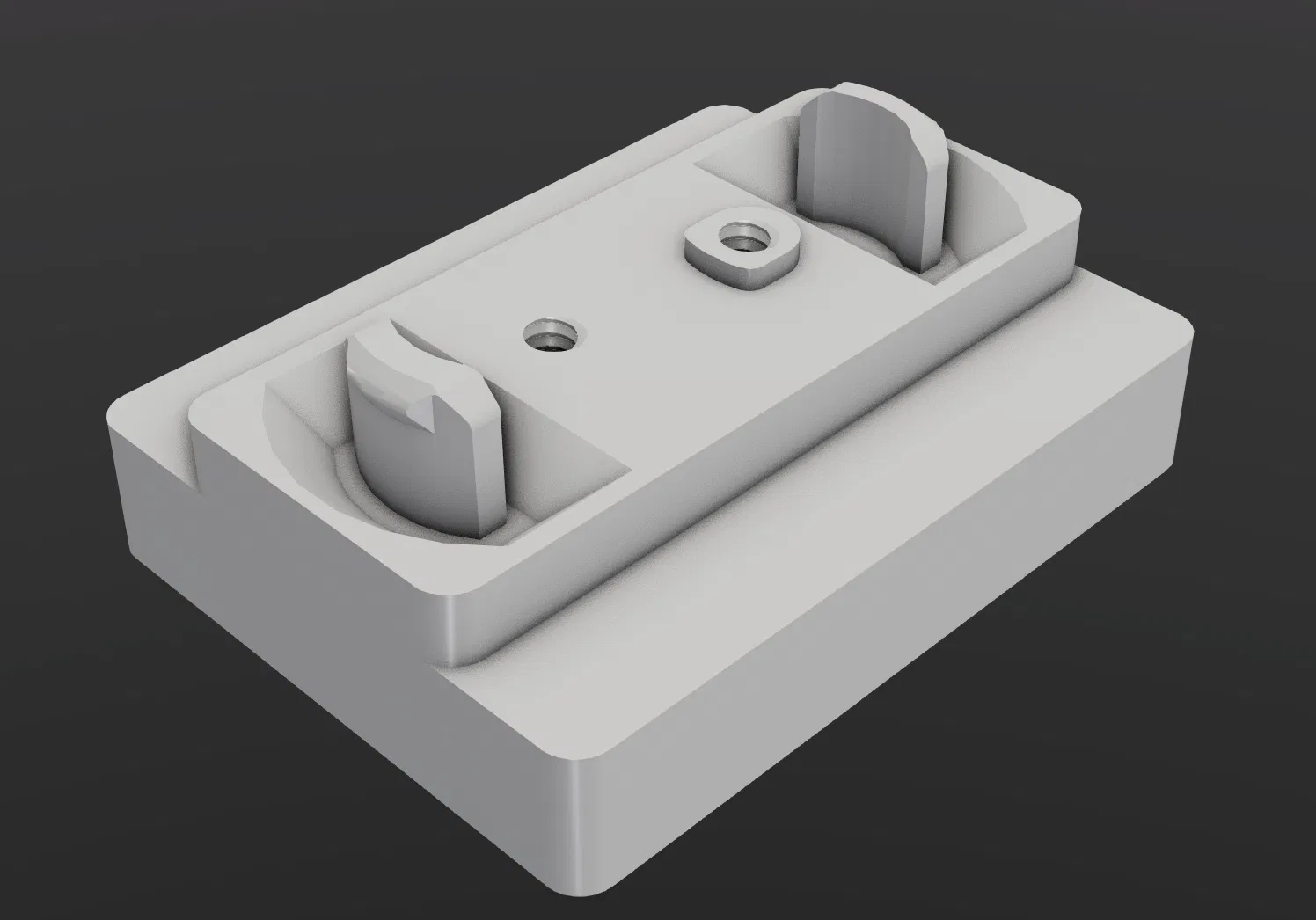

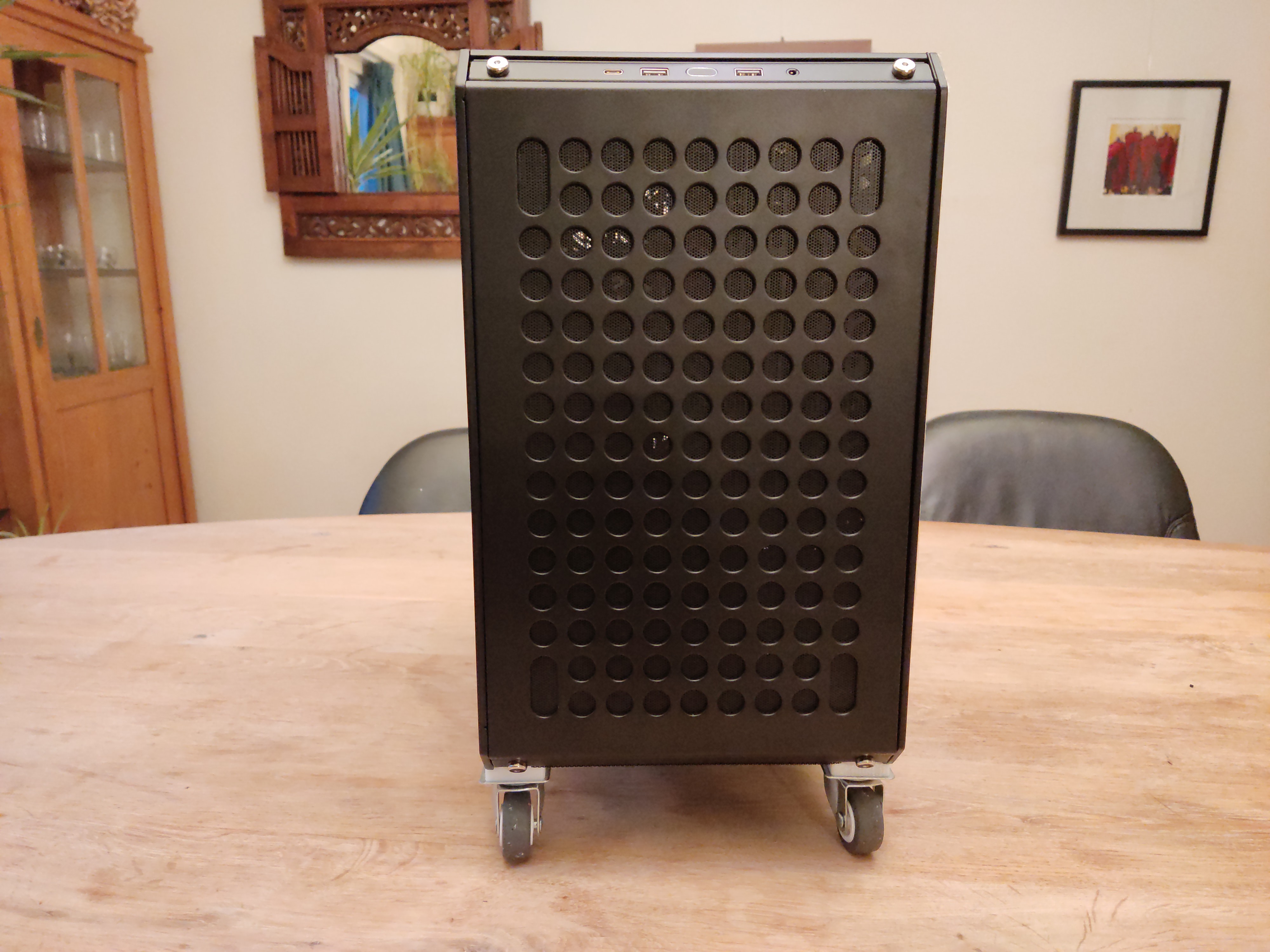

Mô hình này có các đế in được cho bánh xe dạng bánh castor. Nó sẽ tương thích với các bánh xe có khoảng cách lỗ 35x28mm. Cá nhân tôi đã dùng một bộ bánh xe dạng bánh castor mua ở tiệm Cửa hàng 1 đô la (Action) gần nhà. Bất kỳ khoảng cách lỗ nào khác đều yêu cầu chỉnh sửa mô hình.

Để in, hãy in wheelmount-R và wheelmount-L hai lần.

Bạn có thể vặn bánh xe bằng loại ốc có kích thước tương tự như ốc của vỏ case, tuy nhiên bạn có thể không đủ loại ốc đó. Trong trường hợp đó, bất kỳ loại ốc có kích thước tương tự nào cũng được.

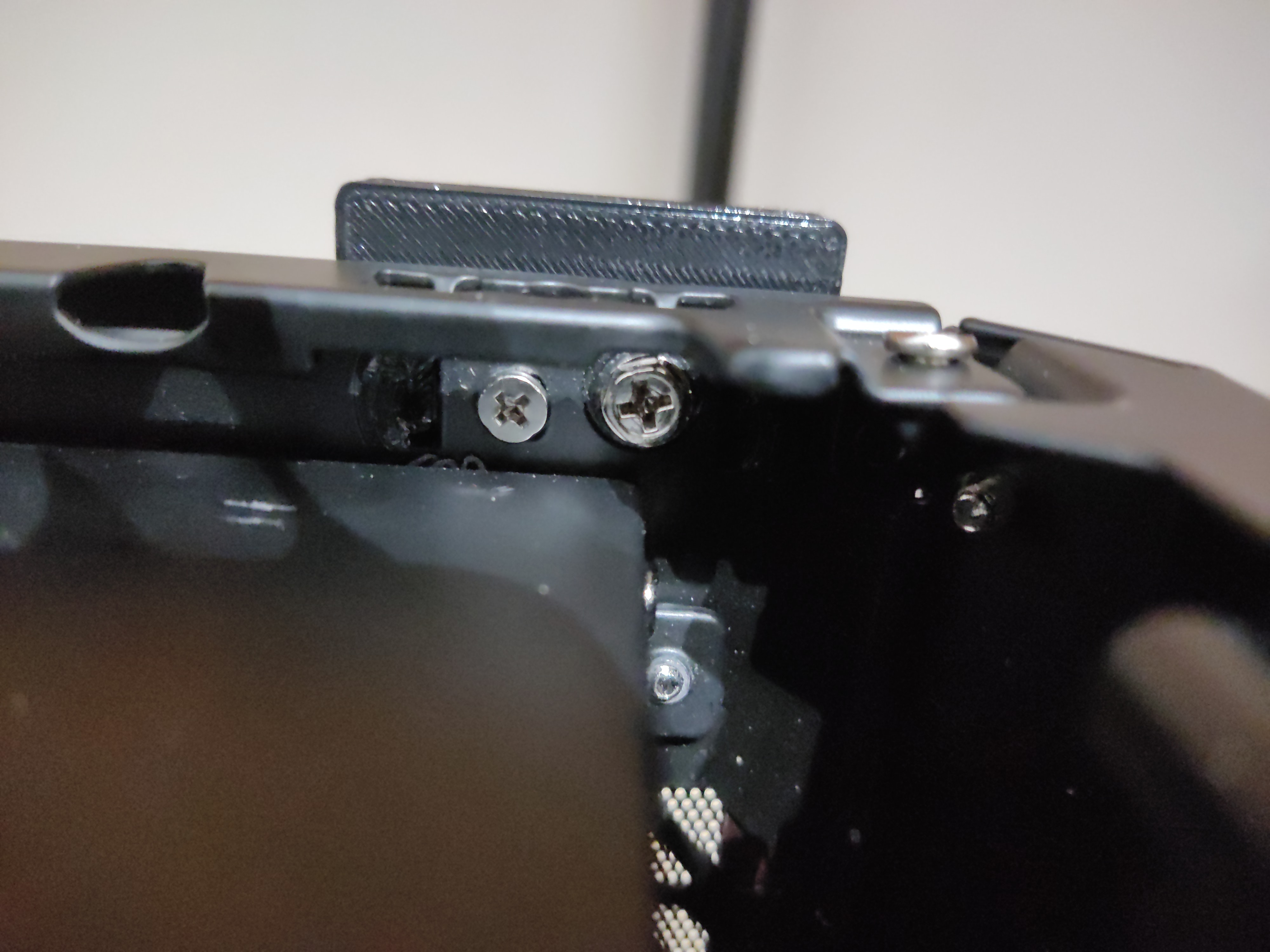

Tôi thực sự khuyên bạn nên vặn chân đế vào đáy vỏ case, vì những bánh xe này sẽ tạo ra nhiều áp lực hơn lên đế so với chân đế tiêu chuẩn. Thêm vào đó, các bản in 3D thường cũng yếu hơn. 1 con ốc cho mỗi chân đế có lẽ là đủ, nhưng tôi đã bao gồm 2 con cho chắc ăn.

Chỉnh sửa mô hình

Tải xuống source.zip

Mô hình được viết bằng thư viện python build123d.

Cài đặt các yêu cầu từ requirements.txt bằng pip, có lẽ tốt nhất là trong một môi trường venv sạch.

Lưu ý rằng mô hình này không được tối ưu hóa, có một số giá trị được mã hóa cứng trong đó. Có rất ít hoặc không có bình luận.

Nếu bạn chỉ muốn điều chỉnh khoảng cách lỗ, bạn chỉ cần sửa X spacing và Y spacing trong tệp cấu hình. Điều này nhìn chung sẽ an toàn.

Sau khi chỉnh sửa, chỉ cần chạy python createWheelmounts.py

Thao tác này sẽ tạo ra các tệp STL và STEP mới.
