Bộ Sắp Xếp Ngăn Kéo Module Cho Dao Nĩa hoặc Dụng Cụ

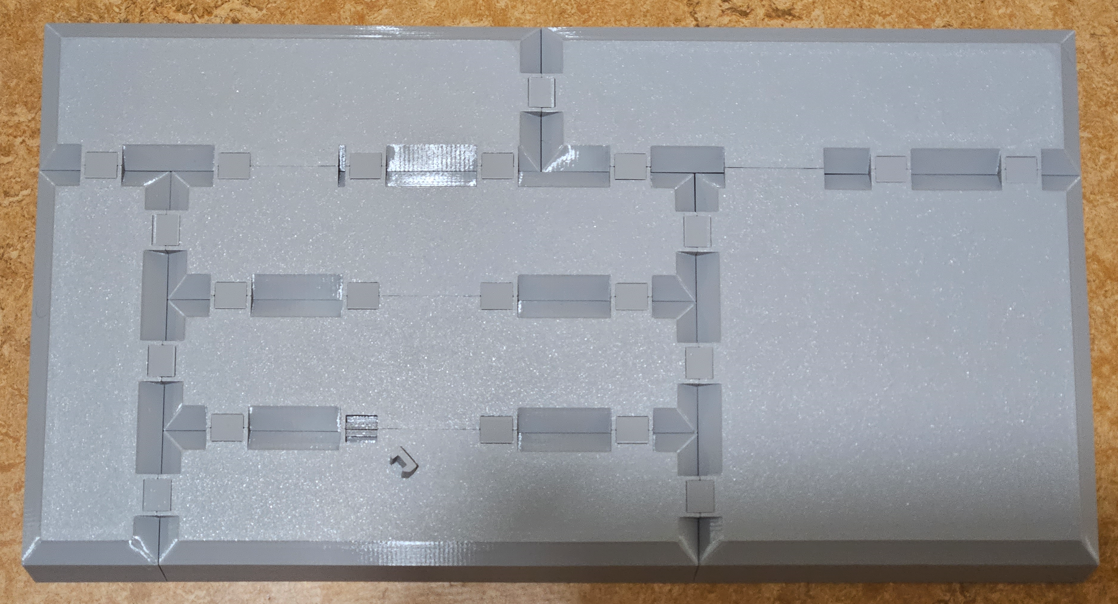

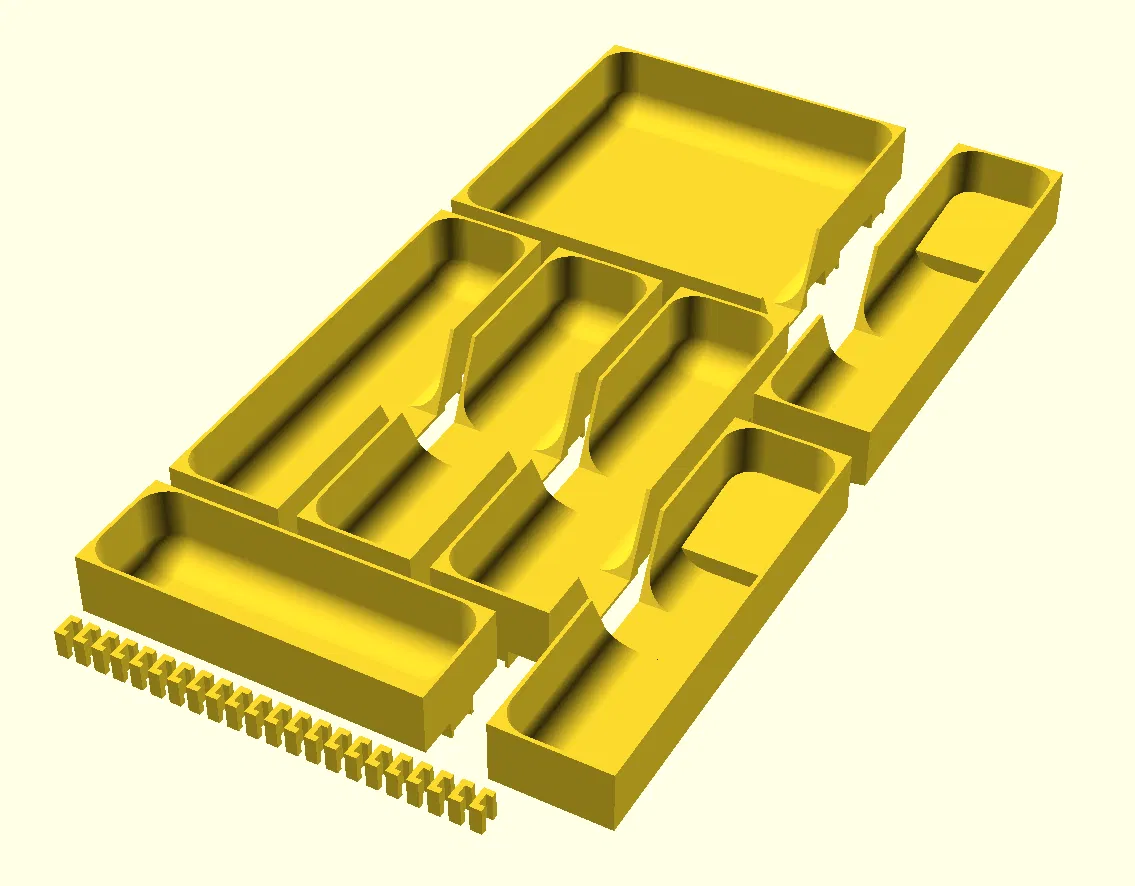

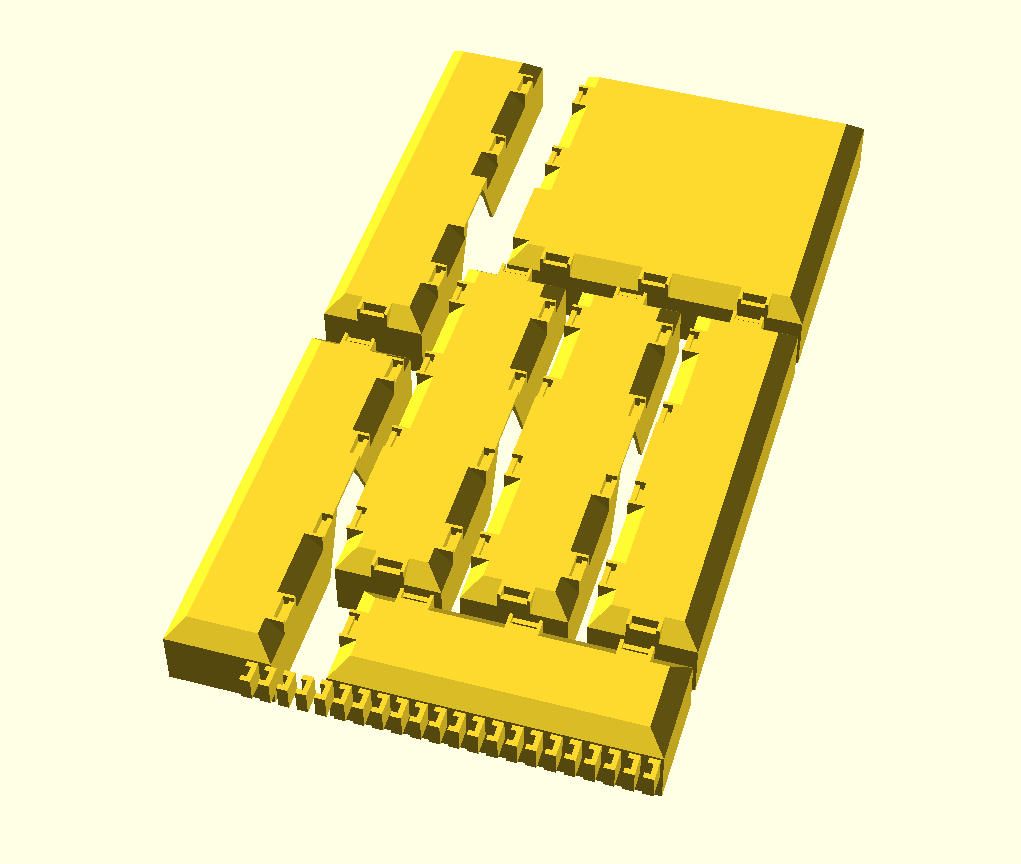

Sắp xếp ngăn kéo của bạn - dao nĩa trong bếp hay dụng cụ trong xưởng. Tất cả các bộ phận được tạo ra theo lưới module cơ bản là 59 mm x 59 mm, ví dụ: bộ phận 1x3 sẽ có kích thước 59 mm x 177 mm. Nhờ vậy, bạn có thể tùy ý tạo ra bộ sắp xếp của mình với bất kỳ cấu hình nào bạn cần. Các bộ phận có thể được gắn kết với nhau bằng cơ học bằng một bộ phận kết nối nhỏ ở mặt dưới và không cần phải dán.

CẬP NHẬT NGÀY 19/01/2024

• Thay thế các mẫu bằng các thư mục chứa nhiều biến thể hơn bao gồm các cạnh mở, các cạnh và các góc. Các bộ phận đối xứng. Nếu bạn thiếu bất kỳ cạnh hoặc góc nào, chỉ cần chọn mẫu phù hợp và xoay, lật hoặc cả hai.
• Thêm tùy chọn cổ áo 5 mm ở ranh giới cho các ngăn kéo có thành nghiêng (trường hợp của tôi)

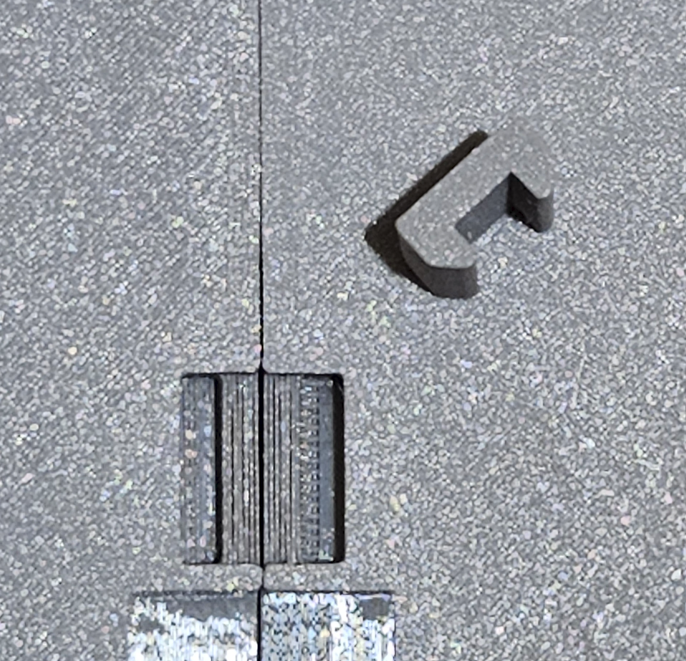

• Cập nhật bộ kết nối với cạnh vát để có thành chắc chắn hơn trong bộ phận xung quanh bộ kết nối; bộ kết nối mới tương thích với các bộ phận đã in trước đó

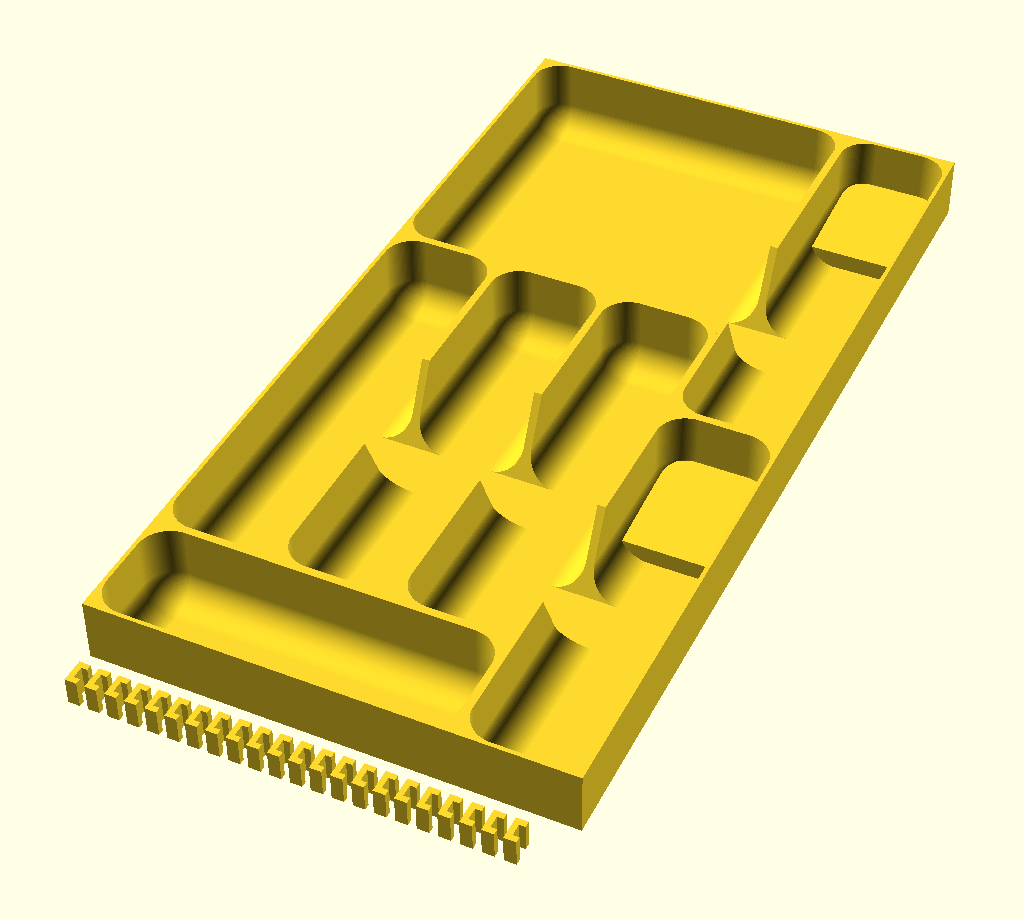

• Thêm mẫu cho nhà bếp của tôi từ hình ảnh bìa

CẬP NHẬT NGÀY 20/01/2024

• Thêm tập lệnh OpenSCAD

CẬP NHẬT NGÀY 22/01/2024

• Thêm hàm connector_half() để kết nối lại các phần section_half() đã chia đôi.

Các bộ phận được tạo ra bởi tập lệnh tham số trong OpenSCAD, vì vậy bạn có thể tạo ra các mẫu của riêng mình với lưới, kích thước, chiều cao ngăn kéo khác nhau hoặc loại bỏ các bộ kết nối ở biên bộ sắp xếp.

Hình ảnh với ngăn kéo dụng cụ cho thấy ví dụ về lưới lớn hơn.

Chiều cao ngoài là 42 mm, chiều cao trong là 40 mm. Các cạnh tròn bên trong giúp bạn dễ dàng lấy các vật phẳng ở đáy. Để dễ lấy hơn, bạn cũng có thể có các rãnh cắt tùy chọn ở các thành bên trong.

Bộ sắp xếp của tôi được in từ PETG với đầu phun 0.4 mm và chiều cao lớp 0.2 mm. Đường kính đầu phun lớn hơn và các lớp cao hơn cũng sẽ hoạt động nhưng sẽ ảnh hưởng một chút đến chất lượng của các góc tròn bên trong.

Hướng dẫn cho tập lệnh OpenSCAD:

Các tham số toàn cục bạn có thể thay đổi: $fn=150; // chất lượng đường cong modx=59; // chiều rộng module X [mm] mody=59; // chiều rộng module Y [mm] height=42; // chiều cao module [mm] wall=2; // độ dày thành module [mm] edger=15; // bán kính cạnh bên trong [mm] edgec=10; // phần cắt đáy ngoài [mm]

$fn=150 có thể làm cho OpenSCAD quá chậm và không phản hồi trong GUI. Bạn có hai tùy chọn để làm cho nó nhanh hơn:

• $fn=10; để phản hồi nhanh hơn trong quá trình chỉnh sửa và thao tác mẫu trong chế độ xem trước (qua F5). Sau đó, thay đổi thành 100 hoặc lớn hơn (mặc định 150) cho các đường cong mẫu chi tiết trước khi kết xuất mẫu cho đầu ra STL (qua F6).
• Nếu bạn có bản chụp hàng ngày OpenSCAD gần đây với công cụ "manifold" được bật, bạn có thể giữ $fn=150 nhưng bạn phải nhấn F6 sau mỗi lần thay đổi và lưu. Công cụ manifold hiển thị toàn bộ mẫu trong 2-3 giây và sau đó GUI đủ nhanh với toàn bộ mẫu được hiển thị.

Lệnh để tạo bộ phận kết nối nhỏ: connector();

Lệnh để tạo bộ phận theo tham số: section(multx,multy,openl,openr,conf,conr,conb,conl,stepb,stepf,tiltl,tiltr); // multx = nhân module X // multy = nhân module Y // openl = nhân module Y nơi nó tạo lỗ trên thành trái (0=tắt) // openr = nhân module Y nơi nó tạo lỗ trên thành phải (0=tắt) // conf = boolean, thêm các khối kết nối ở mặt trước // conr = boolean, thêm các khối kết nối ở mặt phải // conb = boolean, thêm các khối kết nối ở mặt sau // conl = boolean, thêm các khối kết nối ở mặt trái // stepb = boolean, thêm hỗ trợ ở mặt sau (lưỡi) cho dao có tay cầm rộng hơn // điều này giúp giữ dao nằm ngang và tránh bị kẹt bên trong ngăn kéo // stepf = boolean, giống như stepb nhưng hỗ trợ được thêm ở mặt trước // tiltl = mở rộng thành trái thêm tiltl mm cho ngăn kéo nghiêng hoặc lấp đầy khoảng trống // tiltr = mở rộng thành phải thêm tiltr mm cho ngăn kéo nghiêng hoặc lấp đầy khoảng trống

Nếu bạn muốn chia một bộ phận lớn thành hai, chỉ cần gọi section_half() với các tùy chọn tương tự như section(). Cũng có connector_half(), bạn cần hai bộ phận để kết nối lại bộ phận đã chia đôi. Các mẫu đã chia đôi không được tải lên, hãy sử dụng tập lệnh cho tùy chọn bổ sung này.

Tập lệnh đã được thử nghiệm với bản chụp hàng ngày OpenSCAD-2024.01.03 với công cụ "manifold" được bật (kiểm tra tùy chọn trong GUI hoặc --enable manifold từ dòng lệnh). Công cụ gốc trong bản phát hành ổn định cuối cùng từ năm 2021 quá chậm, công cụ manifold có thể hiển thị các mẫu trong vài giây thay vì vài giờ.

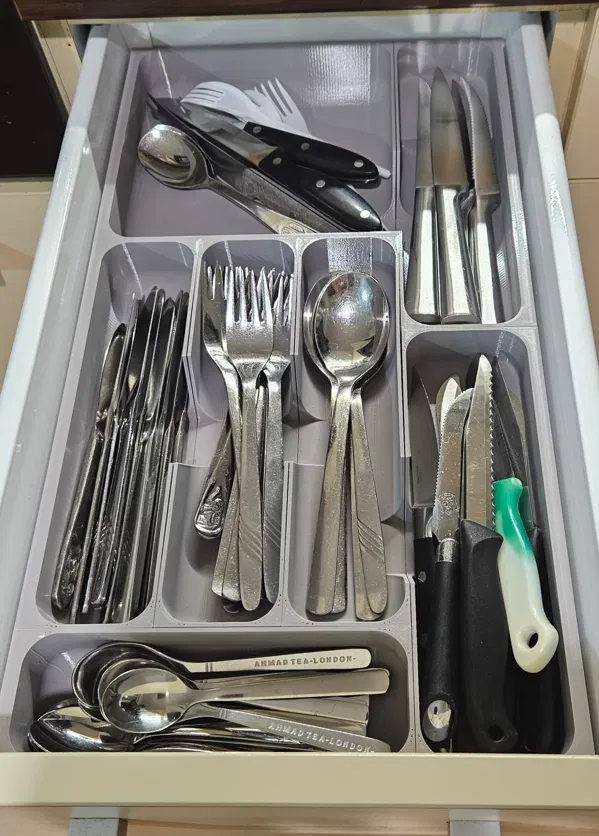

Ngăn kéo bếp

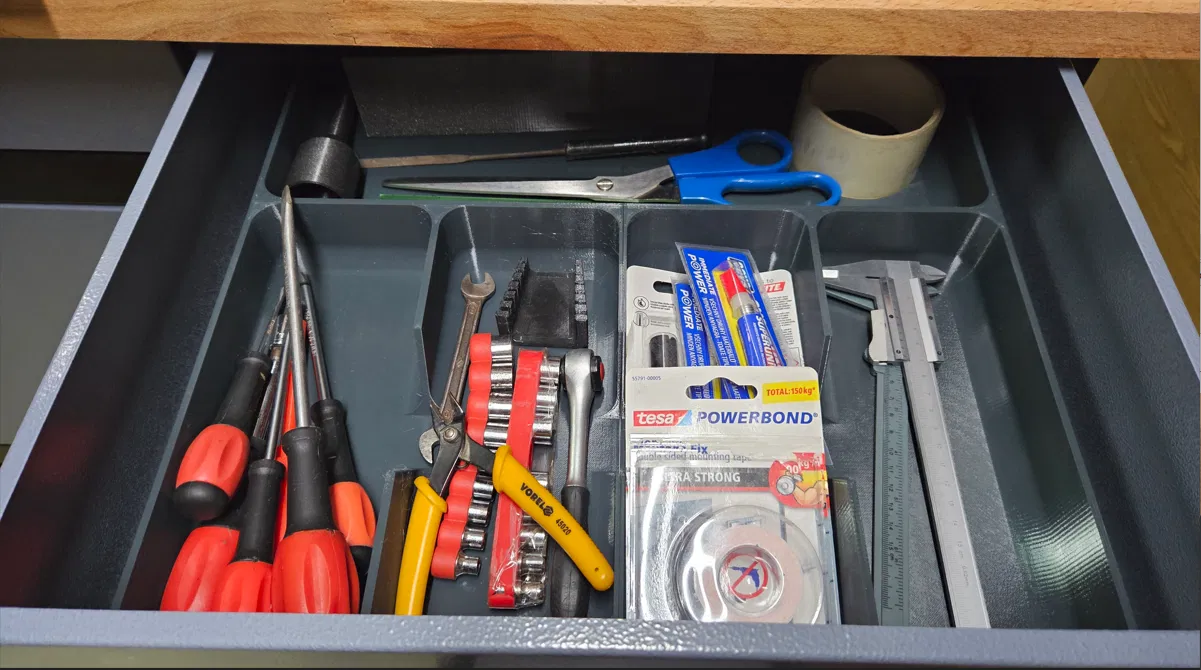

Ngăn kéo dụng cụ với lưới module lớn hơn
