ESP32 Rig Rack & Hộp Vuông cho Duino-Coin

Đây là phiên bản thứ hai của ESP32 Rig Rack. Thiết kế cho board ESP32 không có chân cắm để vừa vặn mỏng manh

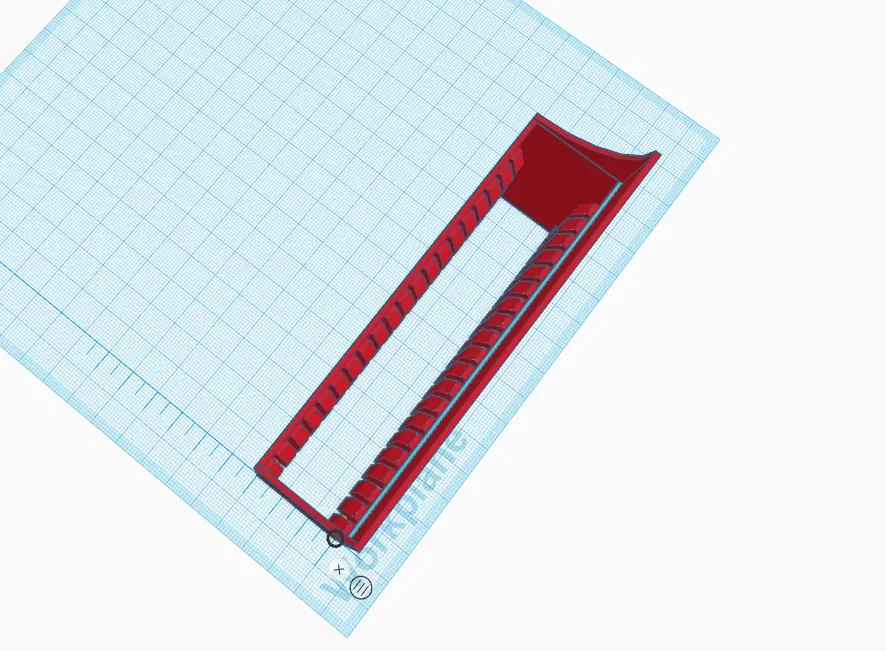

Nó bao gồm Bốn (4) Ống Rack lồng vào một Hộp Quạt duy nhất với quạt 120mm gắn kèm.

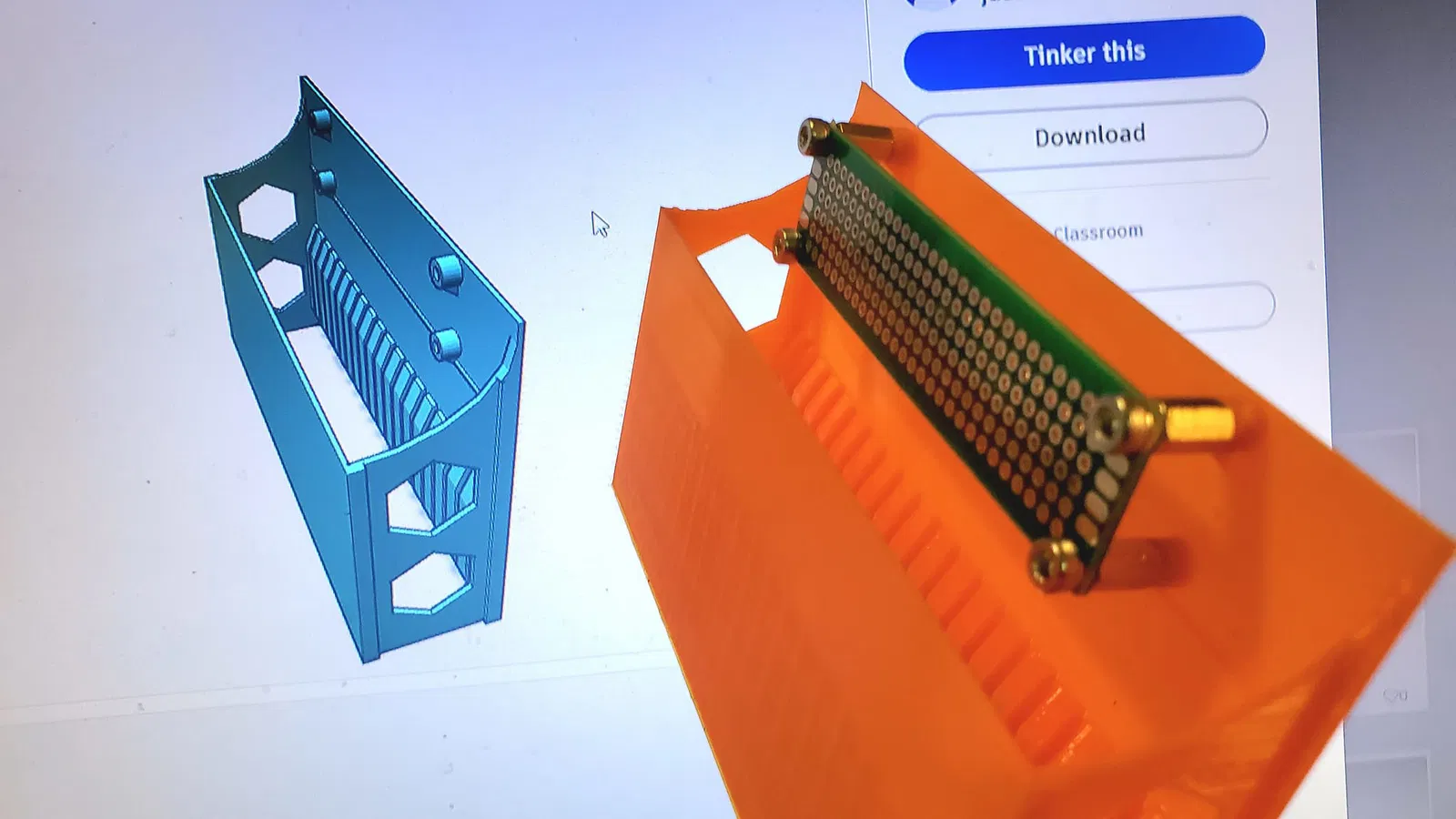

• Mỗi ống có một tấm mở rộng cho bo mạch proto.
• Các thanh dẫn không che lỗ chân VIN hoặc GND trên bo mạch
• Có nút chặn để bo mạch không bị trượt ra ngoài.

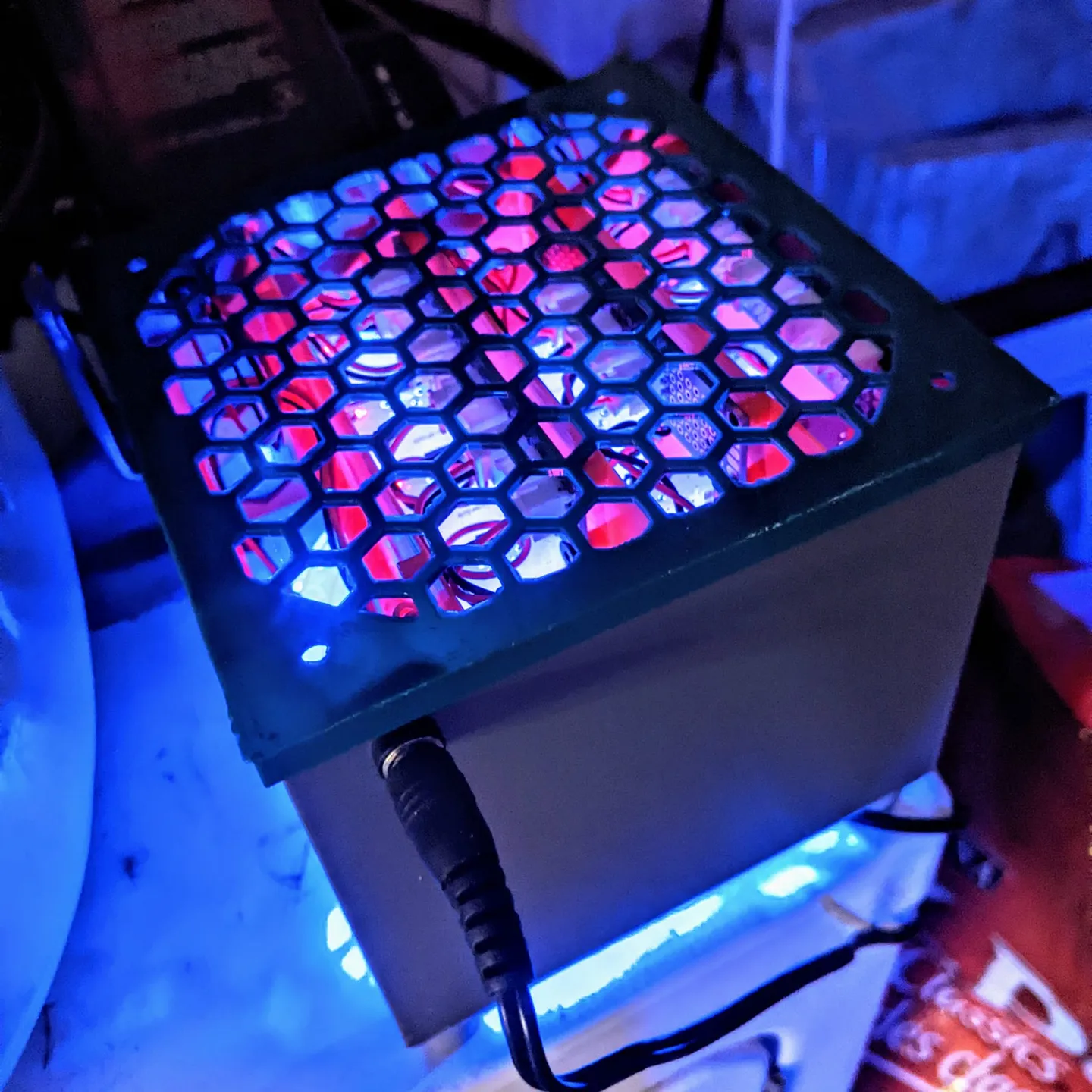

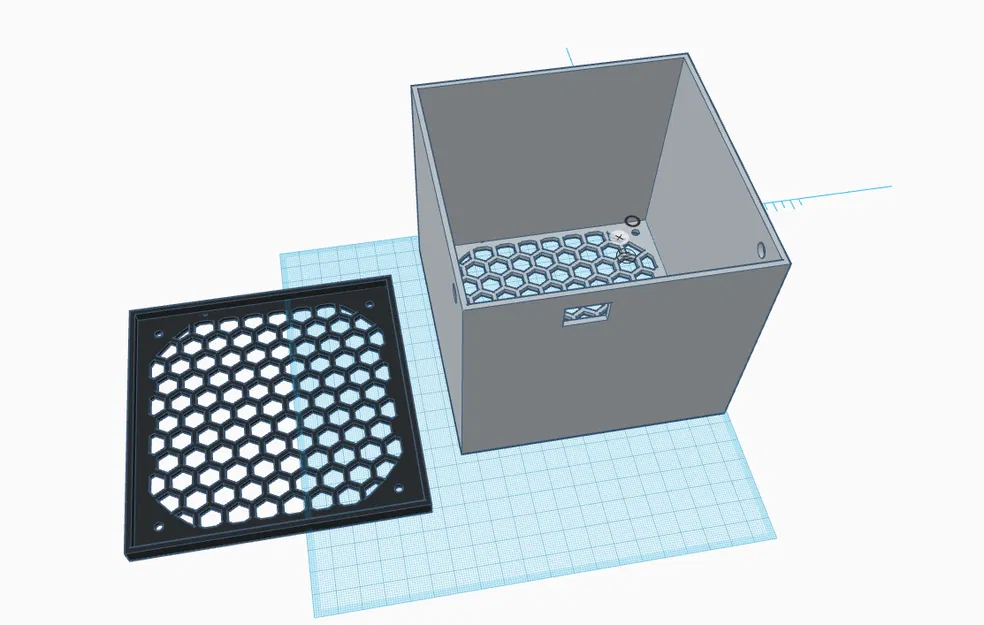

Hộp Quạt 120mm là để ống lồng vào.

• Độ sâu 77 mm để mở rộng
• Kích thước bên trong 120mm
• Kích thước bên ngoài 125mm
• Thành 2.0mm.

Hôm nay tui phải in cái hộp này và sẽ tải ảnh lên cập nhật tiến độ.

Việc cần làm: Thiết kế dây điện và Nắp/vỏ tản nhiệt cho Hộp Quạt.
