Voron Trident: Chắn Trục Vít Tải kiêm Đế Gắn Đèn LED Trước

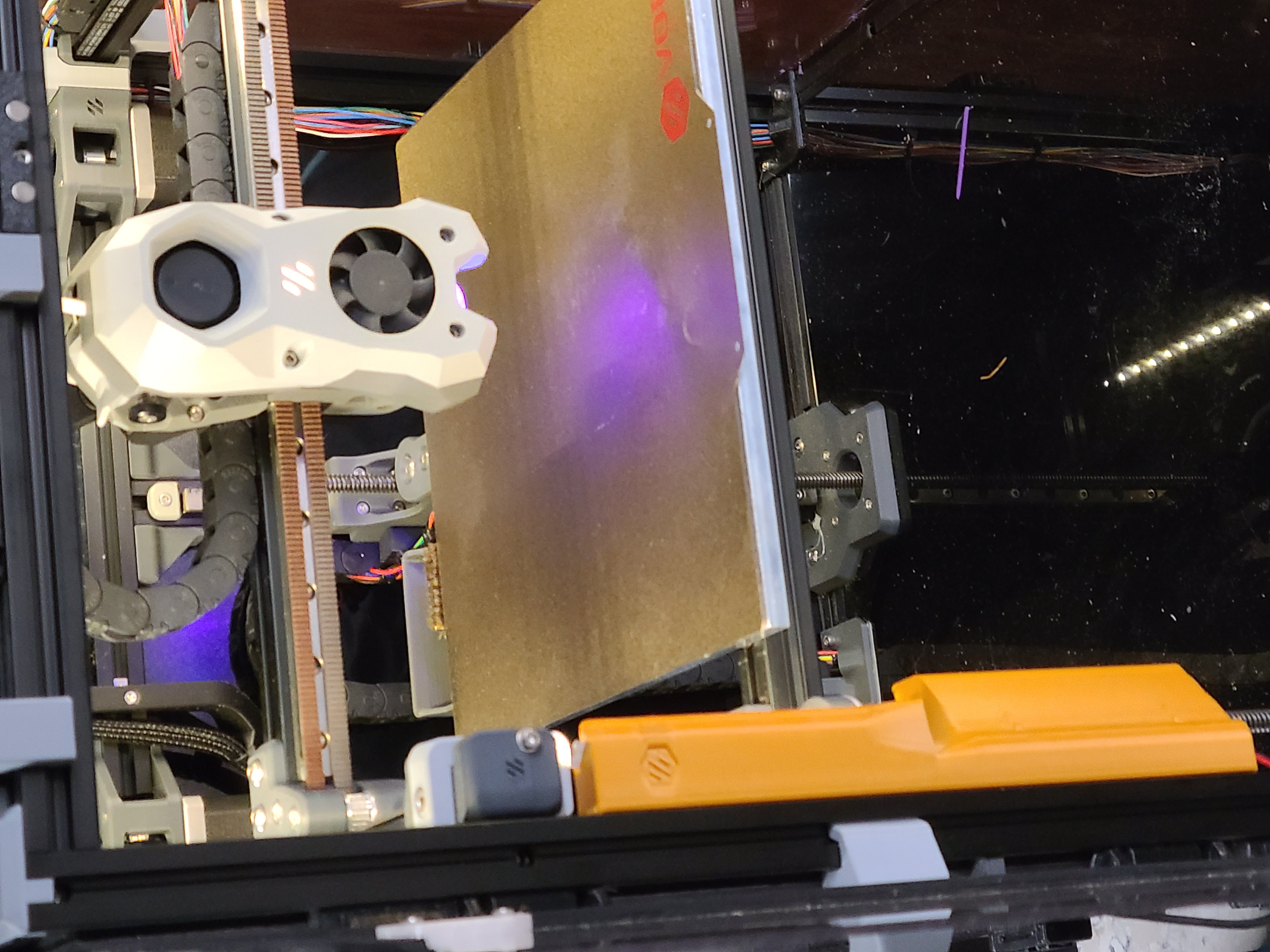

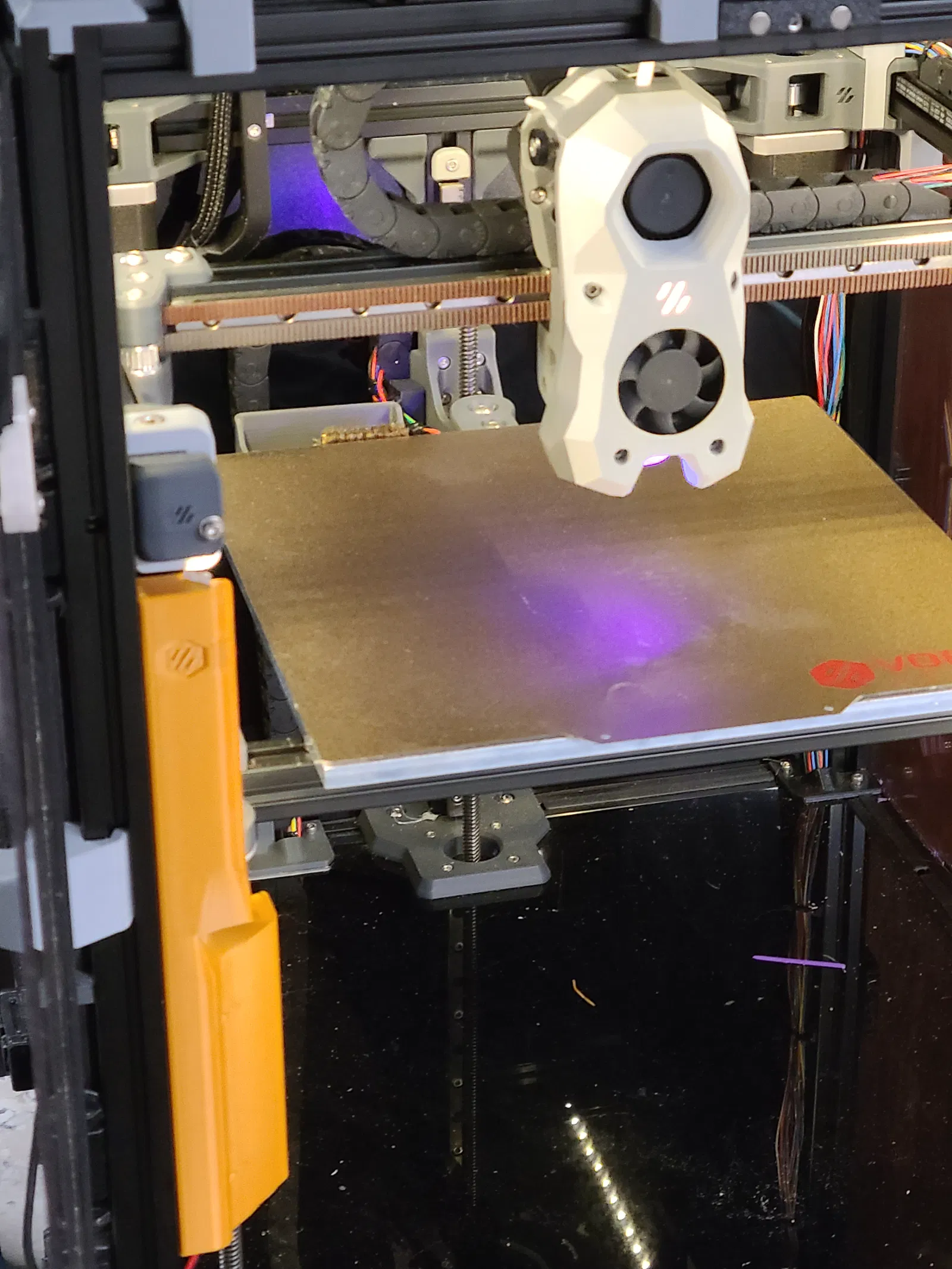

Hồi tui thấy mấy cái cover cho trục vít tải của Yuhao Zhu á, tui mới nhận ra là tui hổng phải người duy nhất bị dính mỡ lên người khi lau dọn mâm in hay gì đó từ mấy cái trục vít này. Mà tui lại thích mấy cái đèn LED phía trước của tui lắm, nên tui nghĩ ra cái thiết kế này để kết hợp cả hai. Cái này đúng là 1 cộng 1 bằng 10 luôn á, mấy cái đèn LED gắn bên trong trục vít là ngon nhất, với dây điện thì phải luồn ra phía sau cái tấm chắn, nên nó phức tạp hơn nhiều so với mấy cái mẫu gốc đó. Tui còn quyết định học FreeCAD cho cái dự án này nữa. Sau mấy lần làm mẫu thử rồi làm lại cái thiết kế, tui nghĩ cái này chạy ngon á, dù chắc là còn cải thiện được.

Để lắp á thì xài (4) con vít M5x8 đầu tròn và mấy cái t-nut M5. Gắn mấy con vít vô lỗ, rồi gắn vô thanh nhôm, sau đó đẩy mấy cái kẹp phía trên vô. Tui phải dùng nhiều lực lắm mới nhét vô được mấy cái thanh nhôm đó, nhưng mà nó giữ chặt lắm. Mấy dải LED dài 100 mm, rộng 10 mm. Dây đèn LED có thể luồn qua hai cái cục lồi vô khe ở phía sau. Có thể gắn LED từ trên xuống hoặc từ dưới lên.

Tui có đính kèm file FreeCAD và file step. Cái logo Voron thì nằm trong file 3mf, có thể bỏ ra trong PrusaSlicer. Tui in bằng ABS với độ đặc ruột 15% gyroid và có dùng brim. Có một cái dây nguồn LED không chịu ở yên trong khe, nên tui phải luồn một sợi zip tie qua lỗ gắn vít để cố định nó.

Mẫu này đã được cập nhật sau khi tui phát hiện ra nó bị cấn nhẹ với cái đầu in khi đầu in di chuyển hết về phía trước, mà dĩ nhiên là tui phải sửa lại rồi.
