Giá Đỡ Cảm Biến Hết Dây Tóc Cho Thanh Nhôm 2020
Giá đỡ cảm biến hết dây tóc in đơn giản, thô mộc, có kèm code OpenSCAD. Thiết kế cho thanh nhôm 2020, gắn bằng ốc M3 và T-Nuts, có vòi cho ống boden. In không cần support, thích hợp với các bộ phận của Voron. Có hướng dẫn đấu dây cảm biến cơ bản.
Mô tả
Từ tệp .SCAD:

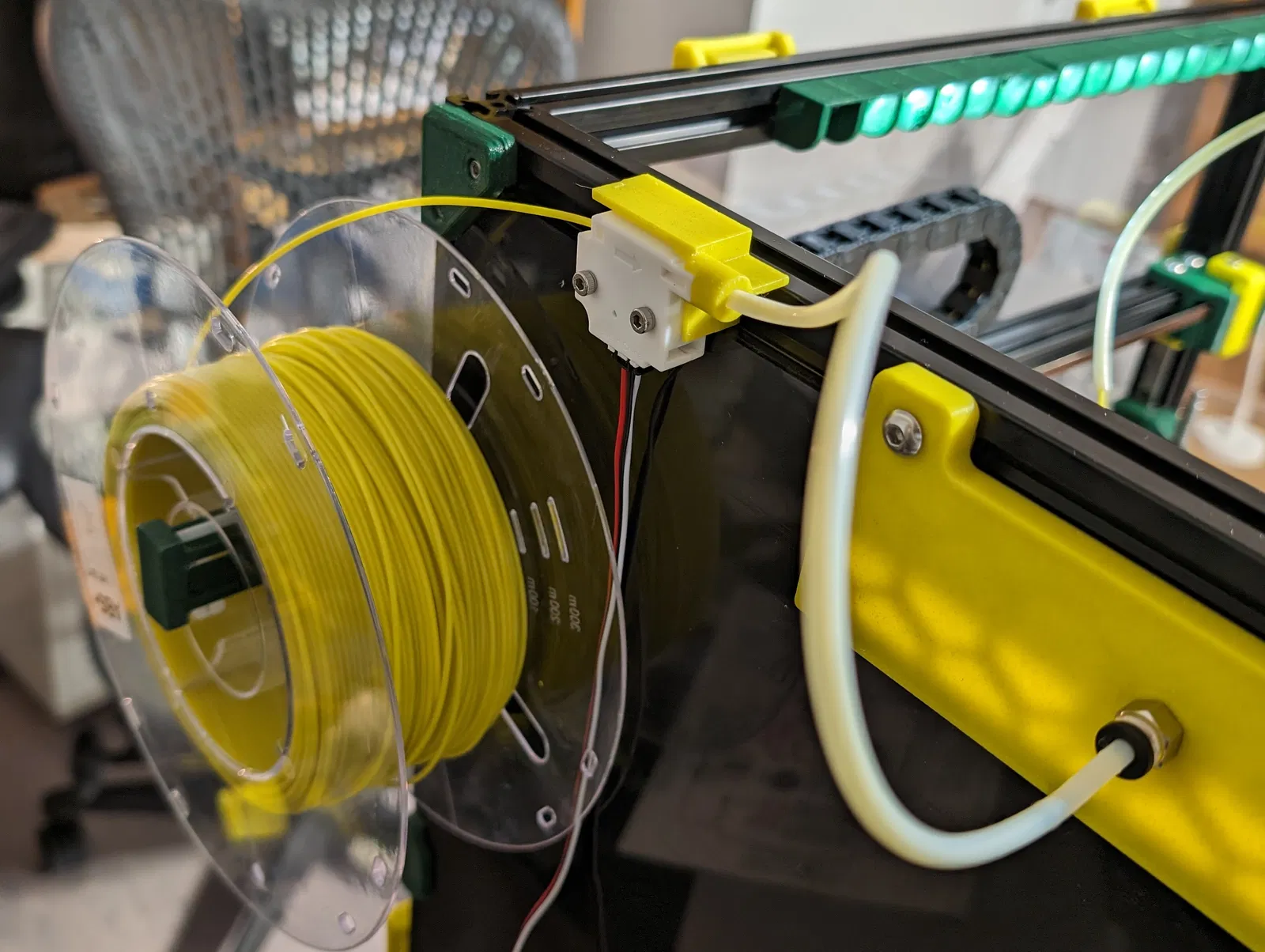

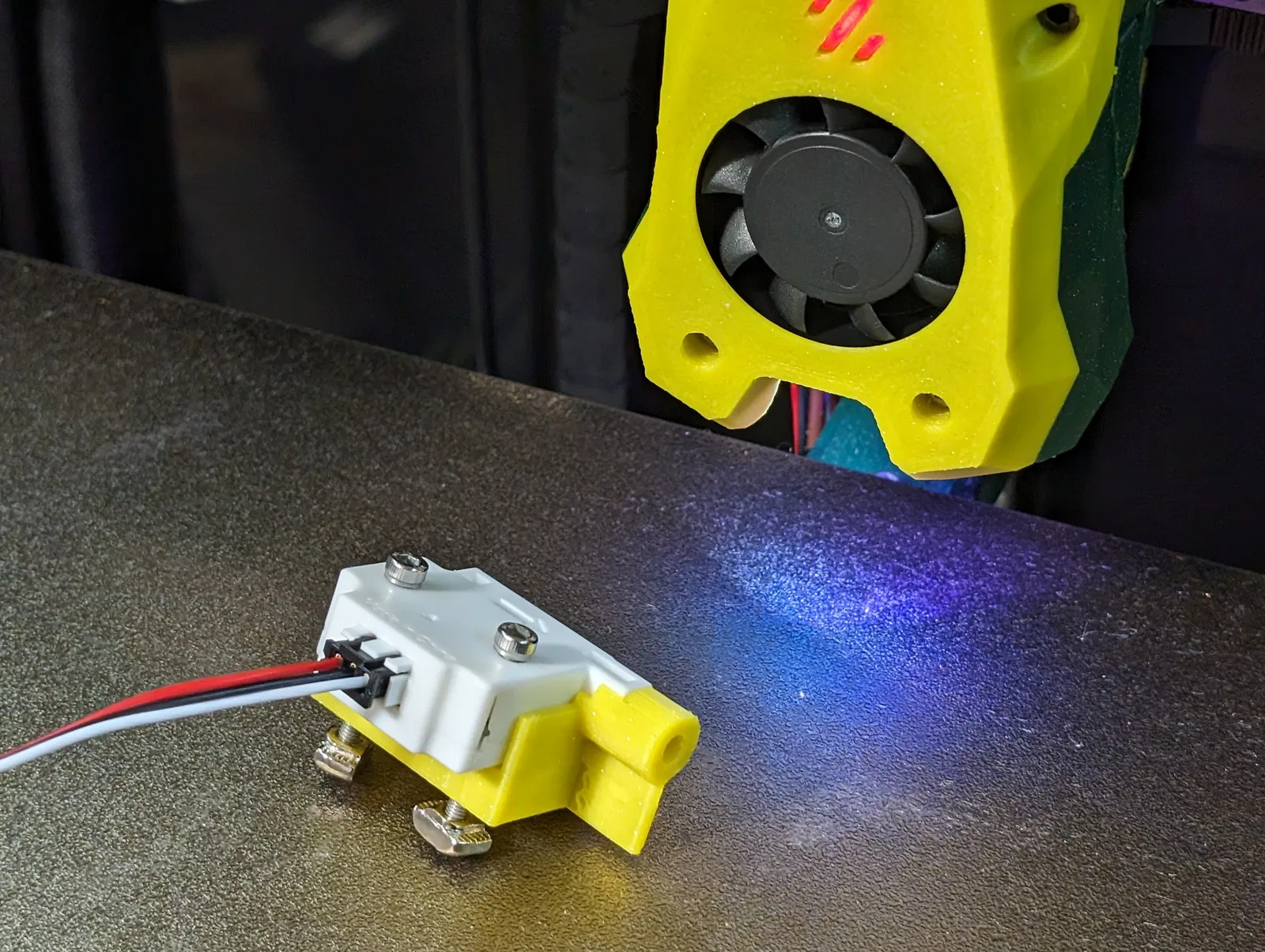

// Mount 2020 siêu đơn giản cho cảm biến hết dây tóc thông thường // -- được thiết kế để gắn vào nửa trên của ray bằng T-Nuts M3 25mm // -- có vòi chắc chắn để ống boden ngược gắn vừa khít // -- không cạ các tấm Voron thông thường có mút // -- in không cần support, nên... // xin thứ lỗi cho vẻ ngoài thô kệch!
Tui đã in bằng màu nhấn Voron của mình dùng ABS nhưng loại vật liệu nào cũng được (miễn là ngoài vỏ máy) và có thể giảm infill.
Ngoài ra, tui thấy có mấy lời phàn nàn là mấy cái cảm biến này có mã màu dây không được tốt lắm, nhưng dây của tui thì có vẻ đã được đấu đúng: Đỏ là 5V, Đen là GND, và Trắng là tín hiệu.
