Hypercube Revolution (từ tech2c gốc)

Cập nhật Hypercube: Thiết kế Hiện đại, Đầu phun Mới, Cắt Filament và Nhiều Hơn Nữa

Đây là link cây thư mục trên thigiverse, tôi sẽ tải lên tất cả nội dung ở đây khi hoàn thành việc chuyển đổi này

https://www.thingiverse.com/thing:6435445

Thiết lập Hypercube của Tôi:

• Giữ nguyên kích thước khung máy in Tech2C nguyên bản
• Nâng cấp thanh Z lên 12mm
• Nâng cấp thanh Y lên 10mm
• Nâng cấp thanh X lên 10mm

Tính năng:

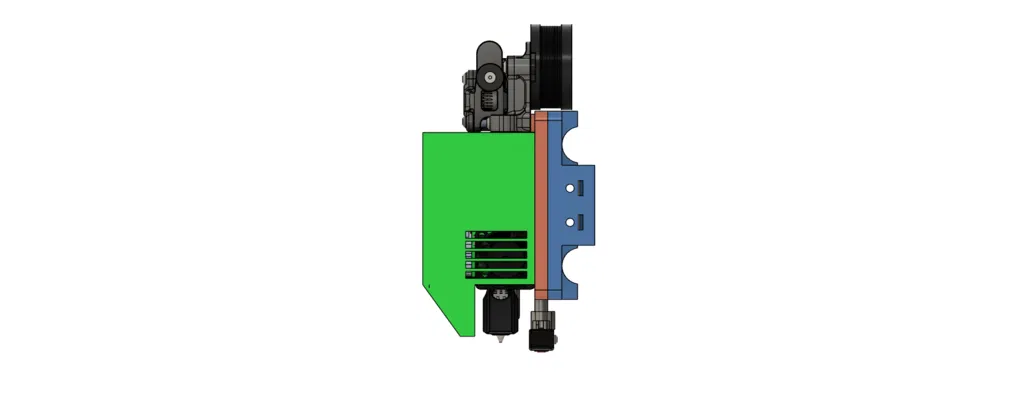

• Đầu phun Bambu Lab
• Công tắc giới hạn Z của Voron đặt ở cạnh bên để có offset Z nhất quán
• Đầu dò Quickdraw có thể tháo rời

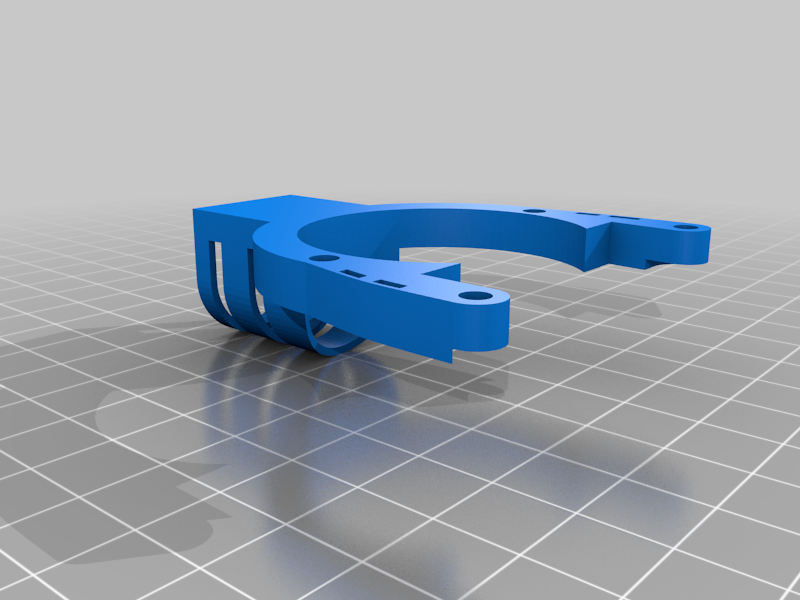

• Quạt tản nhiệt 5015 gắn ở phía trước bằng nam châm như Bambu
• Bộ đùn mini Sherpa với cảm biến filament (xác minh filament có được nạp vào bộ đùn hay không)
• SẼ LÀM: Tích hợp bộ cắt filament theo phong cách Bambu, sử dụng lưỡi dao Bambu

Nhật ký thay đổi:

• Công tắc giới hạn Z của Voron cho bộ hỗ trợ giường gốc hypercube tech2c
• Hỗ trợ Umbilical cho sherpa mini, với nema 14 w/ cáp có thể tháo rời

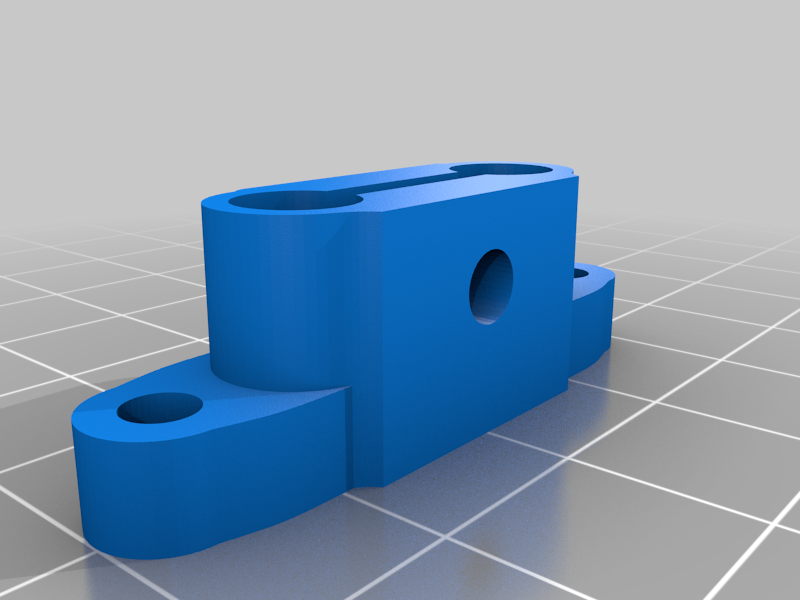

• Bộ căng dây (Idler) cho gt2 20T với trục 5mm
• Khớp trượt Quickdraw và tay đỡ được điều chỉnh cho hypercube từ bản vẽ VZBot
• Bộ hỗ trợ Quickdraw gắn vào mặt đầu phun Bambu bằng vít nhiệt

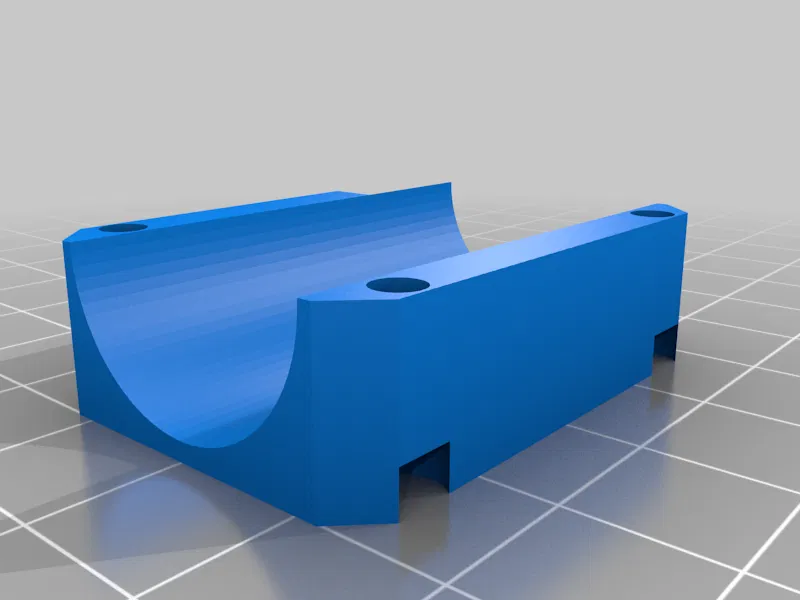

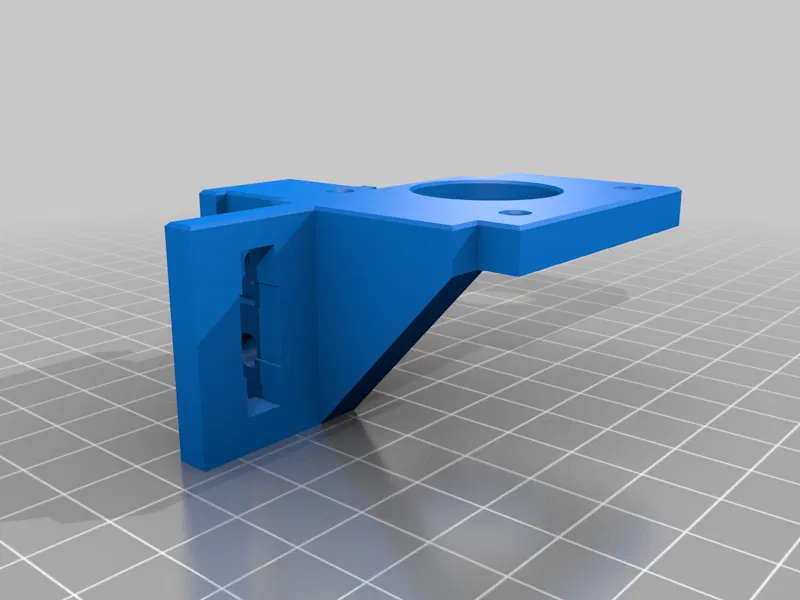

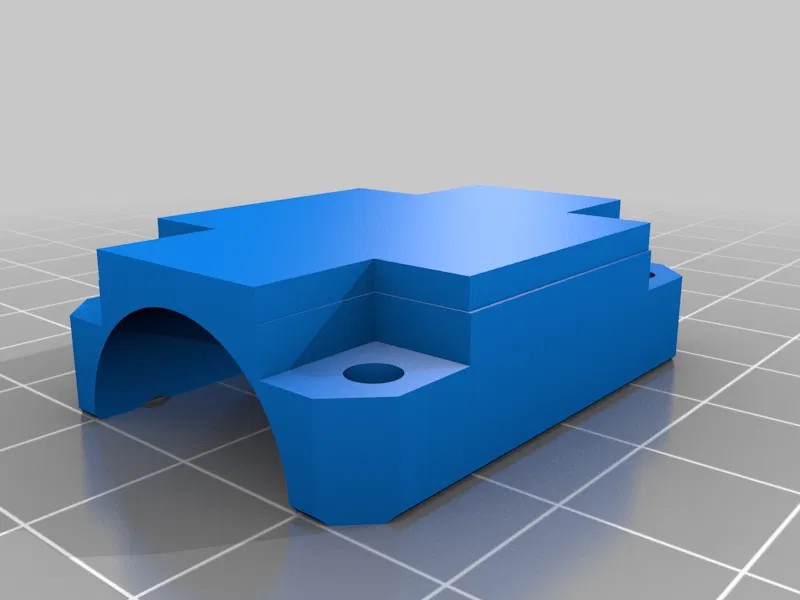

• Giá đỡ động cơ bên trái được hạ xuống để phù hợp với vòng bi dài 10mm mà không làm mất diện tích in Y

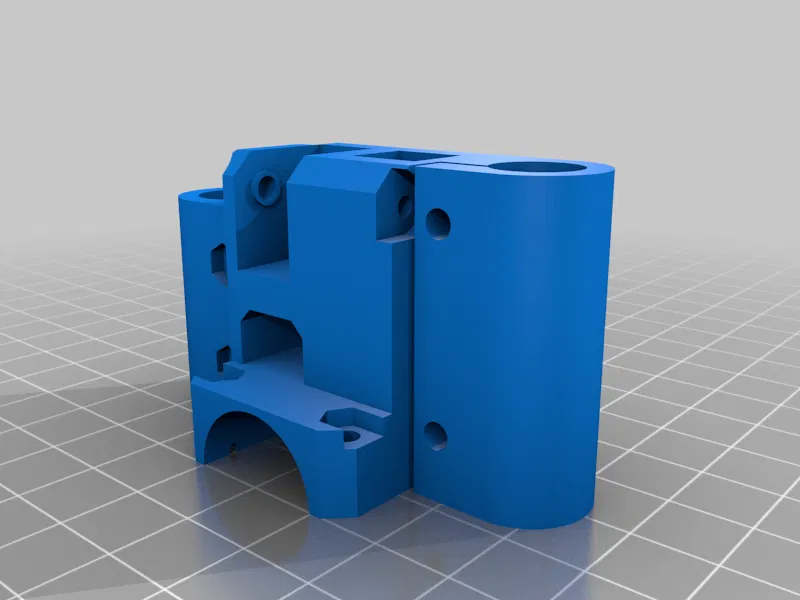

• Khớp nối bên trái được chỉnh sửa để cho phép đậu gần động cơ nhất, tăng diện tích in lên 9mm khi sử dụng thanh Y 10mm

Tôi sẽ cung cấp các liên kết đến tất cả các thiết kế gốc mà tôi đã sử dụng hoặc lấy cảm hứng cho dự án này.

Cài đặt In

Thương hiệu máy in:

VoronDesign

Máy in:

Voron2 350

Ghi chú:

Tôi đã sử dụng ASA với 4 lớp tường, 5 lớp trên và dưới
