Đầu nối amply cho xe BMW
Đây là đầu nối in 3D cho phép thay thế amply sau trên xe BMW E46 hệ Harman Kardon. Cắm là chạy, không cần cắt nối dây, giữ nguyên zin. Áp dụng cho các xe BMW khác cùng hệ thống âm thanh.
Mô tả

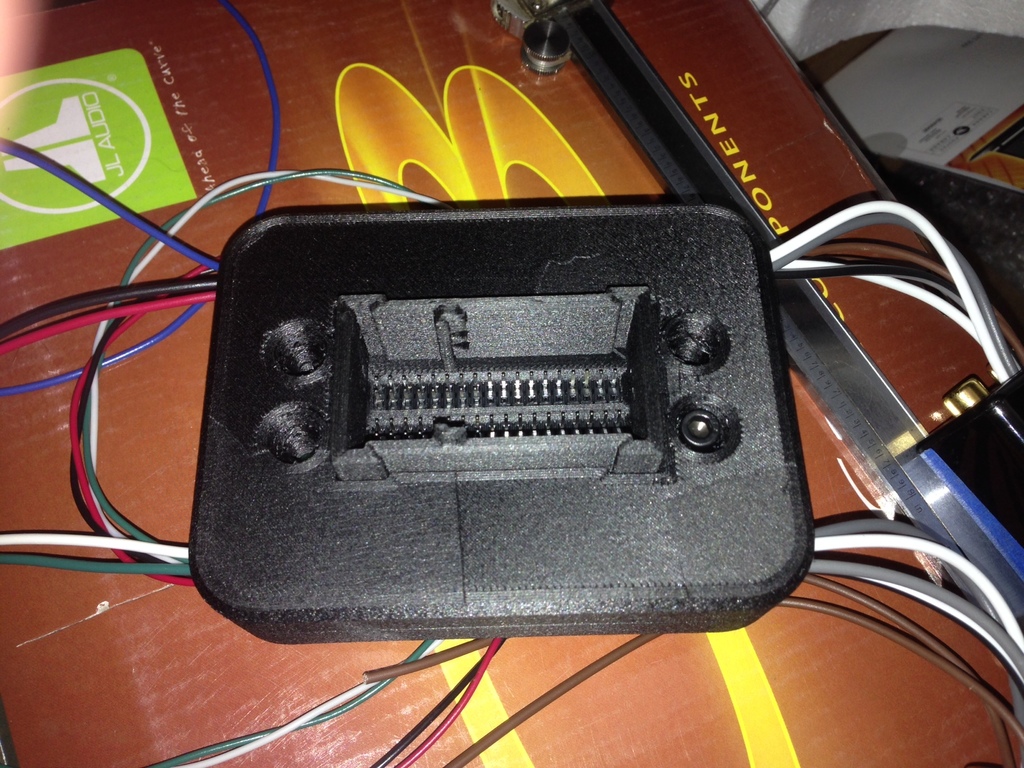

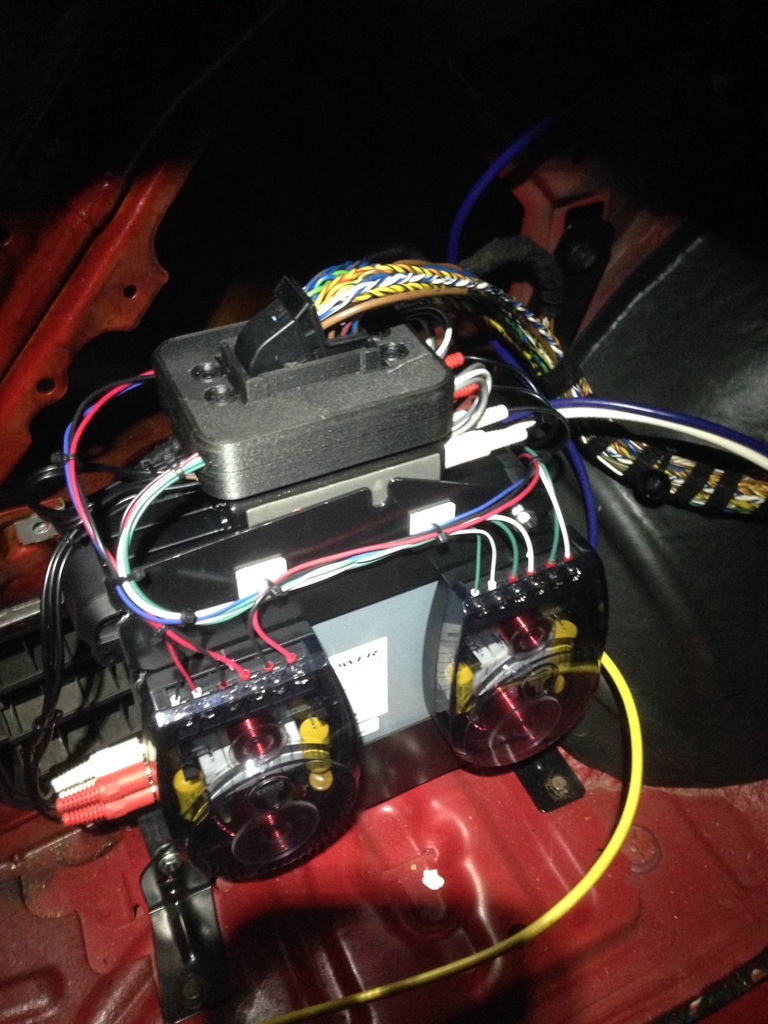

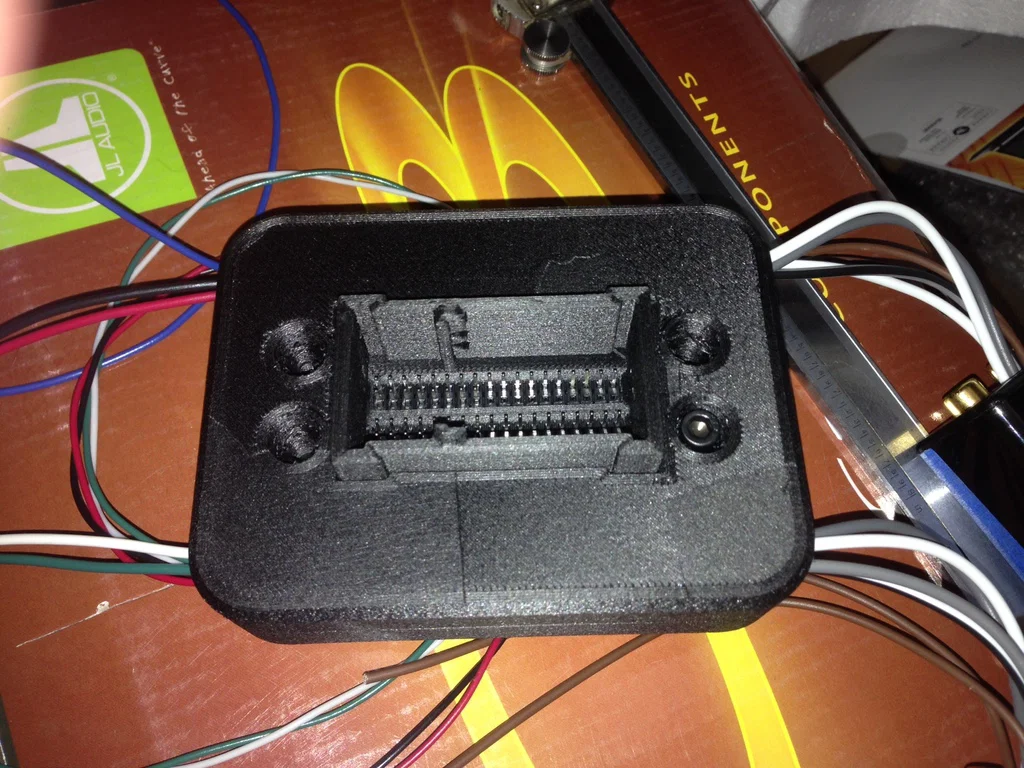

Đây là một đầu nối có thể in 3D, cho phép bạn thay thế bộ khuếch đại phía sau trong hệ thống Harman Kardon của BMW E46. Không cần cắt bỏ đầu nối hoặc nối dây, chỉ cần cắm và sử dụng. Hệ thống giữ và đẩy của nhà máy cho đầu nối vẫn được giữ nguyên. Đầu nối này cũng áp dụng cho các xe (BMW) khác có cùng hệ thống âm thanh.

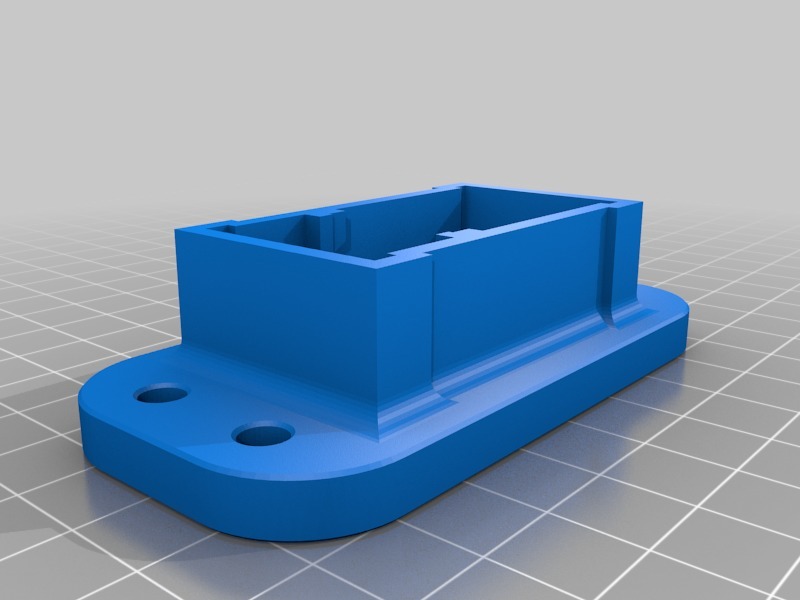

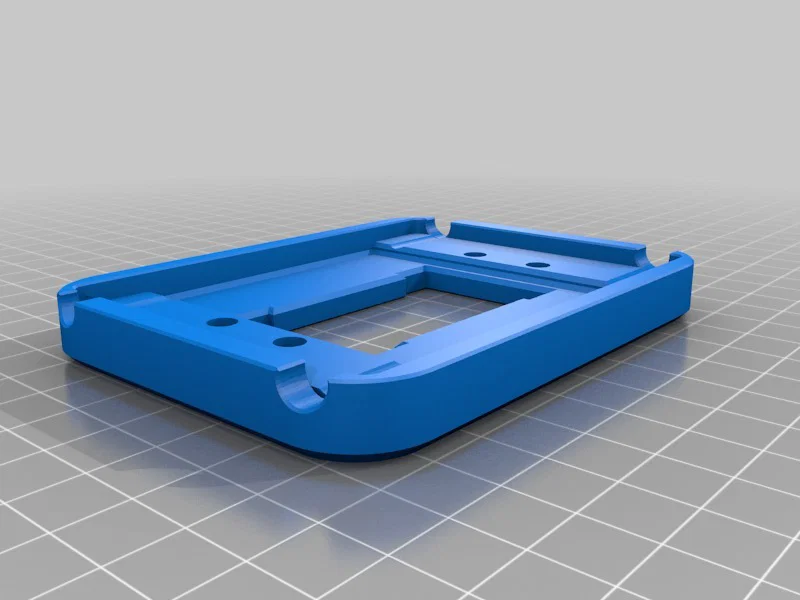

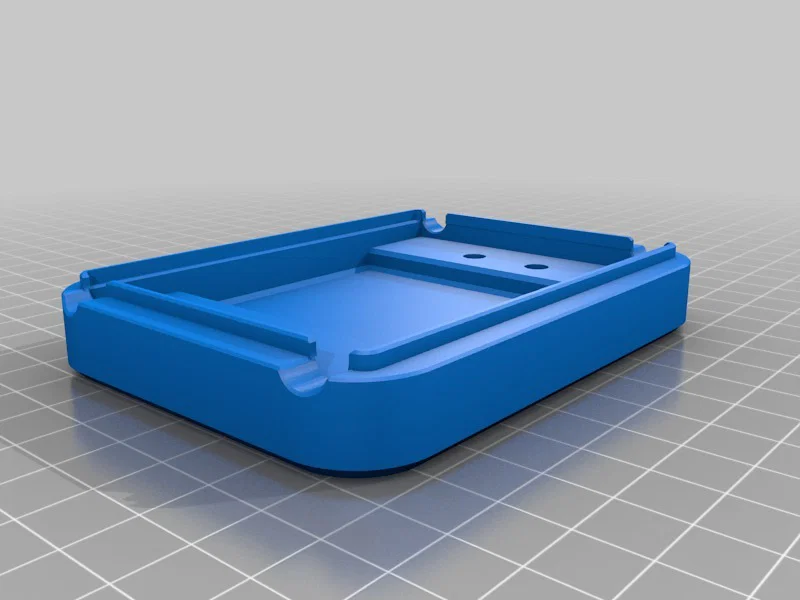

Tôi đã sử dụng một bảng header hai hàng với khoảng cách 0.1 inch và loại bỏ một số chân cho các tiếp điểm điện. Header được hàn vào một bảng mạch mang và sau đó dây được phân nhánh ra các bộ phận còn lại. Tệp .stp đã được bao gồm cho những ai muốn sửa đổi đầu nối.
Cài đặt in
Thương hiệu máy in:
Wanhao
Máy in:
Duplicator 6
Rafts:
Không
Supports:
Không
Độ phân giải:
Chiều rộng đường .4mm, lớp .2mm
Infill:
25%
Danh mục: Ô tô
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
