Giá đỡ tải và cánh cho tên lửa Mach1 BT55 Saberhawk

Các bộ phận bổ sung và thay thế cho bộ mô hình tên lửa Mach1 Rocketry BT55 Saberhawk bằng sợi thủy tinh. Các tệp bao gồm một jig 3 fin BT55 được thiết kế đặc biệt cho Saberhawk và một khoang hàng hóa được thiết kế cho các PCB tùy chỉnh nhưng cũng có thể chứa một Jolly Logic Altimeter Three.

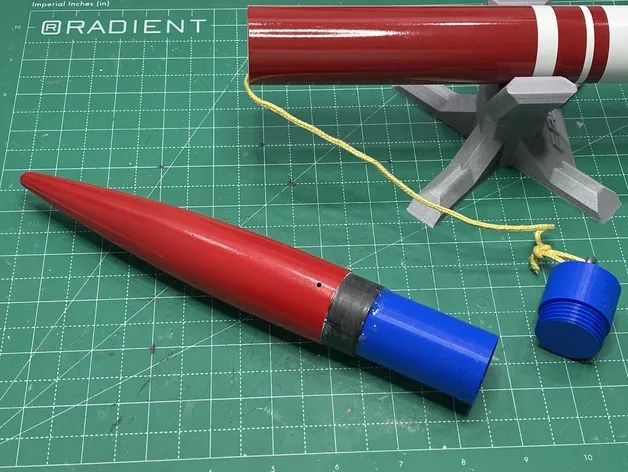

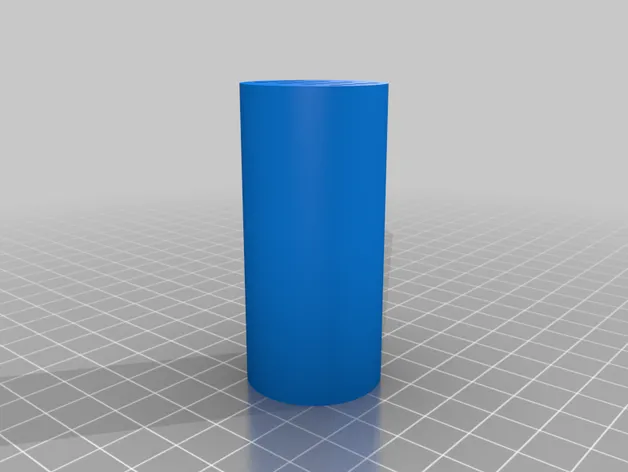

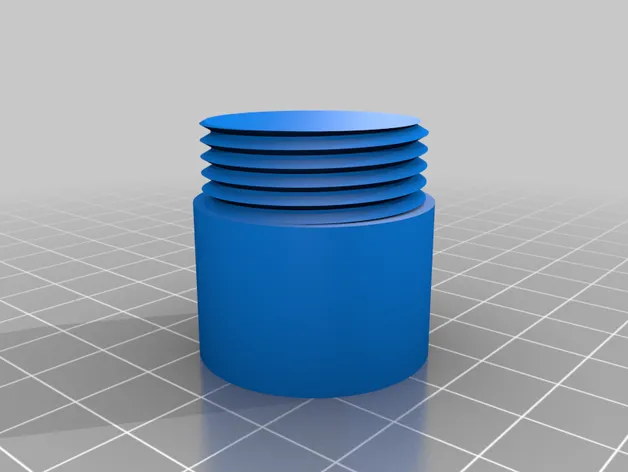

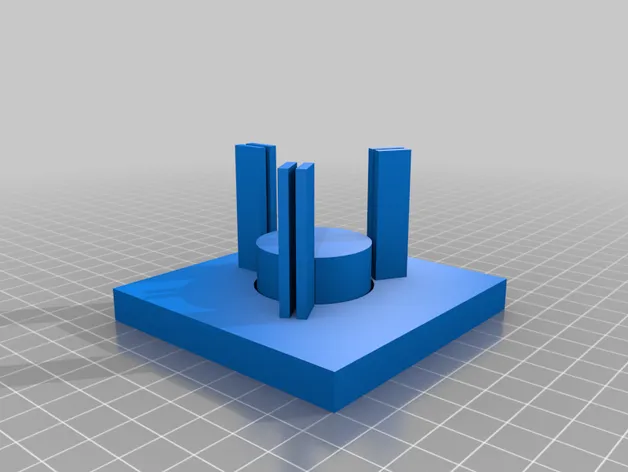

Jig fin có thể hoạt động cho các ống thân BT55 khác, nhưng hãy kiểm tra chiều cao của khoảng cách so với các fin và khoảng cách cho độ dày của các fin. Khoang hàng hóa được thiết kế để trượt vào vai của đầu tên lửa. Dán khoang hàng hóa vào vai đầu tên lửa và sau đó khoan lỗ thông gió. Khoang hàng hóa mở rộng vai của đầu tên lửa. Điểm buộc chỉ vào dưới đáy của khoang hàng hóa. Các tệp thiết kế Fusion 360 được bao gồm nếu bạn cần thực hiện thay đổi và có nhiều giá trị chính được đặt làm tham số.

Bộ mô hình tên lửa có tại Mach 1 Rocketry

Altimeter Three có tại Jolly Logic

Truy cập MacModeler, blog của tôi thảo luận về nhiều loại mô hình đa dạng.

Cài đặt In

Hãng máy in:

Prusa

Máy in:

i3 MK3

Rafts:

Không

Hỗ trợ:

Không

Độ phân giải:

0.1mm

Infill:

15%

Hãng filament:

Keene Village Performance

Màu filament:

Xanh

Chất liệu filament:

PLA/PHA

Ghi chú:

Cài đặt độ phân giải không quan trọng cho hiệu quả của thiết kế của jig fin nhưng được khuyến nghị cho đầu tên lửa.

PLA của Keene Village Performance có sẵn tại: Keene Village Plastics

Được đăng lần đầu trên Thingiverse tại Macmodeler vào ngày 6 tháng 11 năm 2019.
